SFU1605型滚珠丝杠直线传动组件

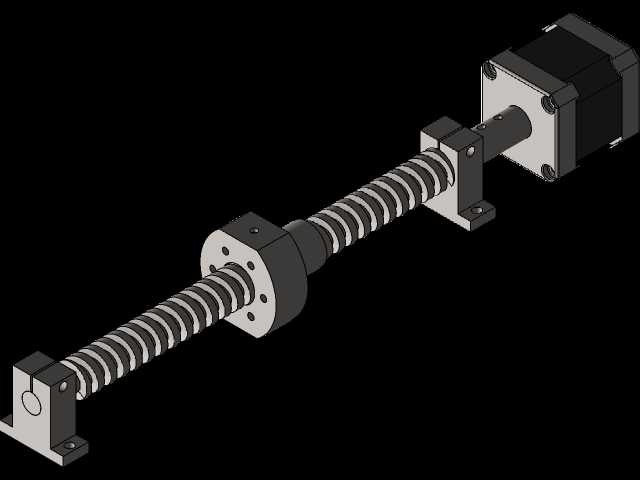

这款SFU1605规格的滚珠丝杠传动组件，是精密直线传动场景下的核心执行部件，广泛应用于数控加工设备进给轴、自动化点胶设备位移平台、3D打印成型运动轴、电子元器件检测分拣设备的直线驱动单元、光伏硅片传输定位机构等对传动精度、运行平顺性有较高要求的工业场景中，承担将伺服电机的旋转运动转化为高精度直线往复运动的核心功能，相比传统滑动丝杠结构，其传动效率可提升至九成以上，长时间运行下的进给精度保持性更优，驱动负载所需的电机扭矩仅为滑动丝杠的三分之一，能有效降低配套驱动电机的功率选型冗余，压缩整套传动机构的占用空间与运行能耗。整套组件采用集成化设计思路，将驱动端伺服电机、电机侧固定支撑座、滚珠螺母副、丝杠轴体、从动端支撑座整合为完整的传动单元，设计阶段充分考虑了现场安装的适配性，支撑座采用标准安装孔位布局，可直接适配市面主流规格的工业铝型材框架与钢板安装台面，无需额外加工定制转接板即可完成快速装配。滚珠螺母采用法兰式安装结构，法兰面预留均匀分布的沉头安装孔，可直接与负载滑台、移动工作台等执行部件刚性连接，螺母内部的滚珠循环通道经过顺滑过渡设计，运行过程中无卡顿、无反向间隙，反向传动时无空行程，可满足频繁正反转切换的高精度进给工况需求。丝杠轴体采用标准16mm公称直径、5mm导程的参数设计，兼顾了进给速度与传动精度的平衡，在伺服电机额定转速下可实现稳定的直线进给速度，支撑座内部配置适配的角接触轴承组，可同时承受径向载荷与双向轴向载荷，抵消丝杠高速运行时产生的轴向窜动，保证长行程运行下的定位精度一致性。整套组件的安装边界经过优化，驱动端电机与支撑座采用同轴直连结构，省去了额外的同步轮、联轴器转接带来的同轴度误差，安装时仅需保证支撑座安装面的平面度与同轴度，即可快速完成整套传动机构的调试，适配各类需要精密直线运动的自动化设备改造与全新设备开发需求，可有效缩短设备的机械设计与装配调试周期。
