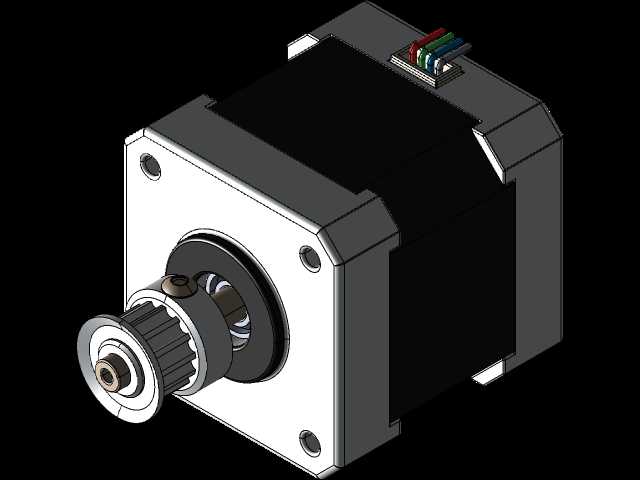

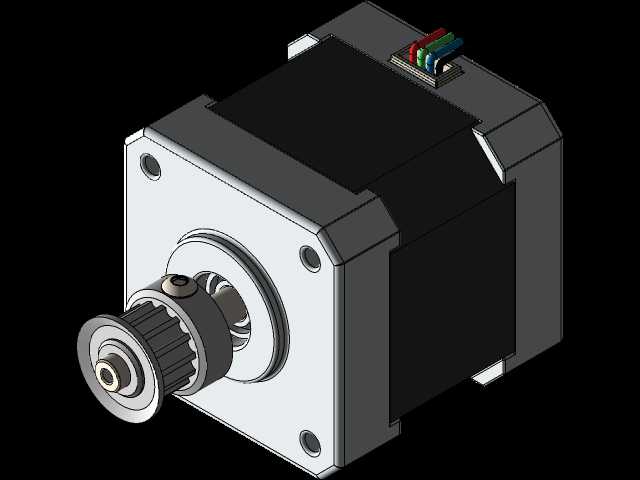

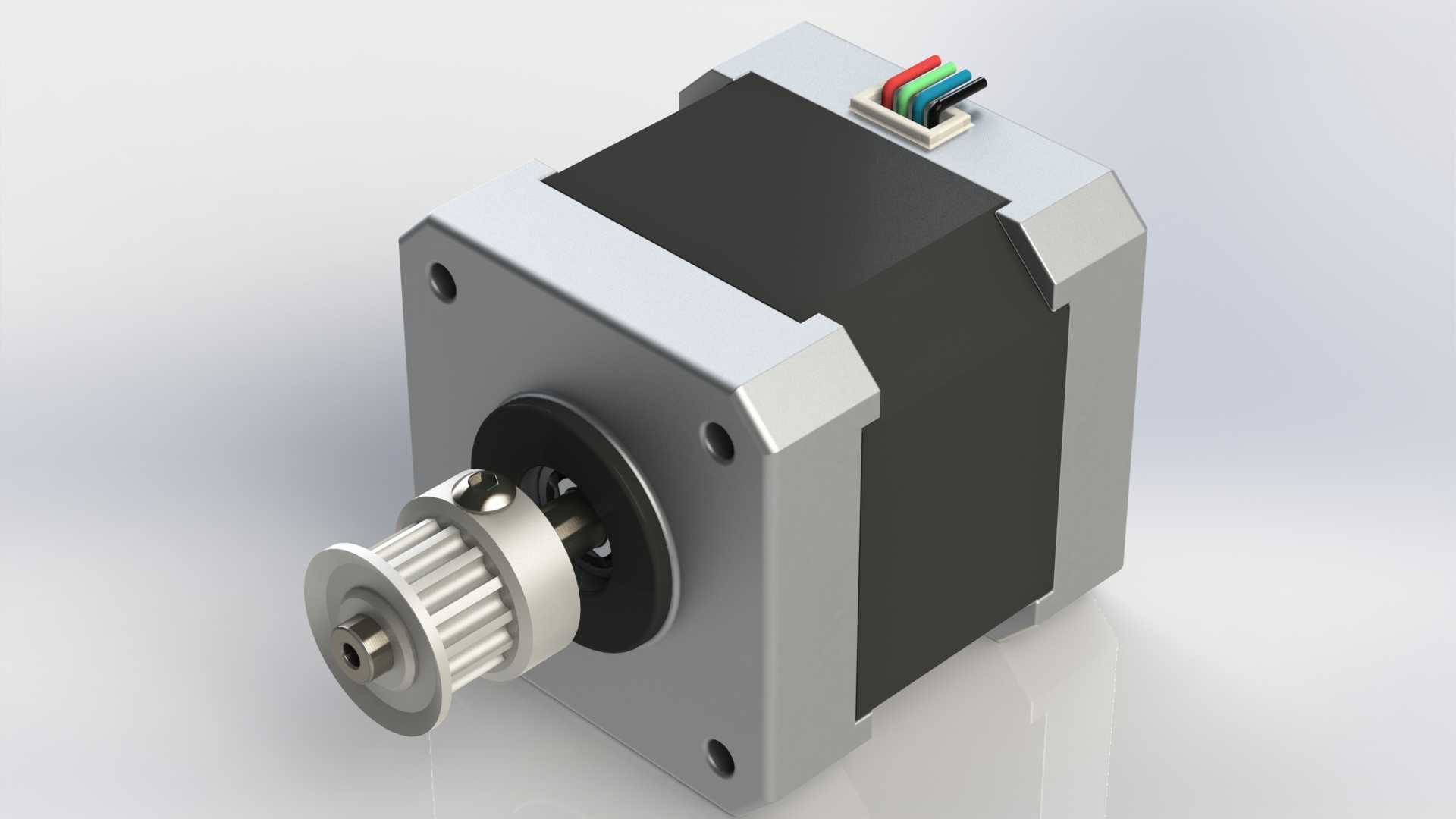

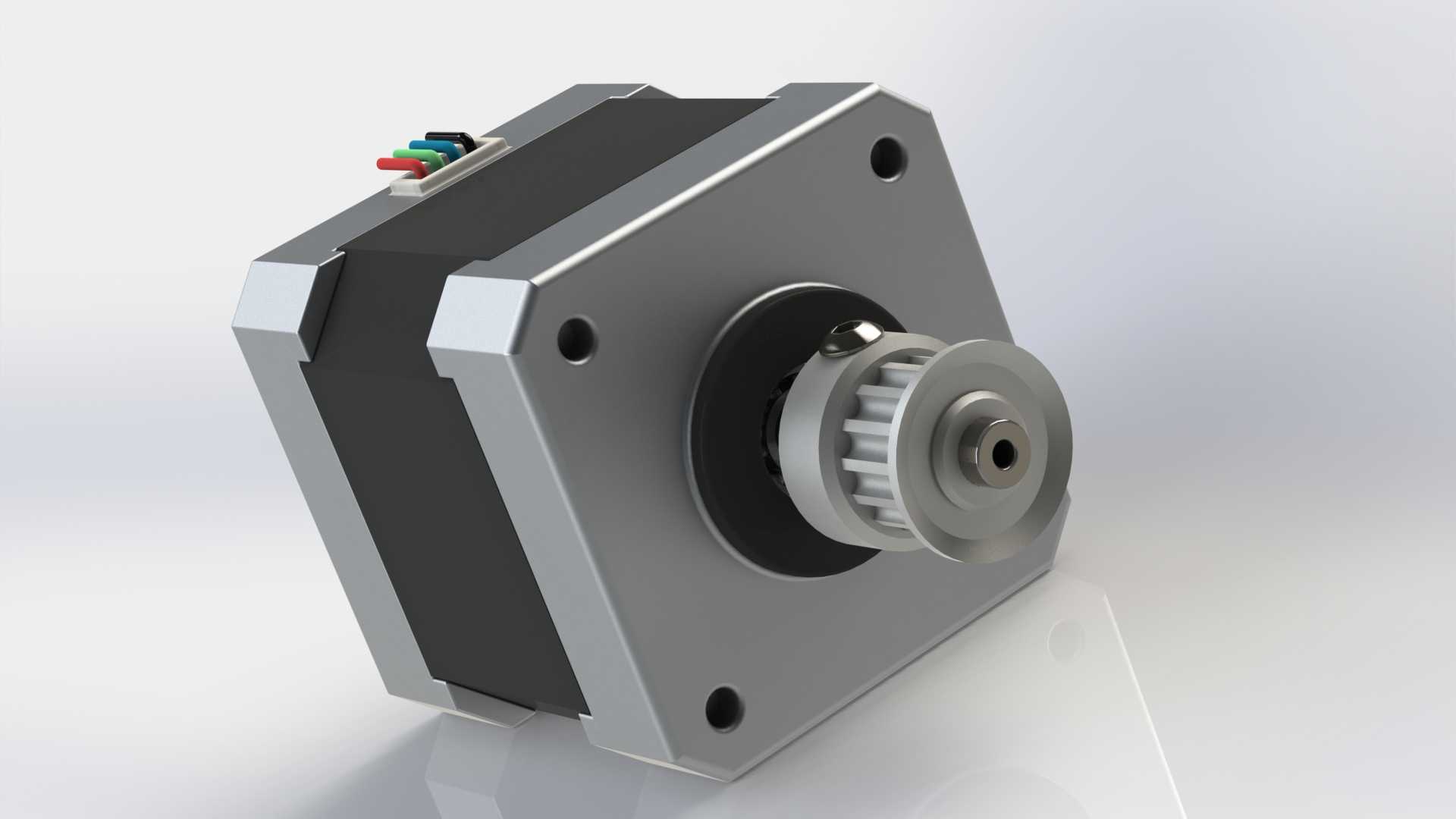

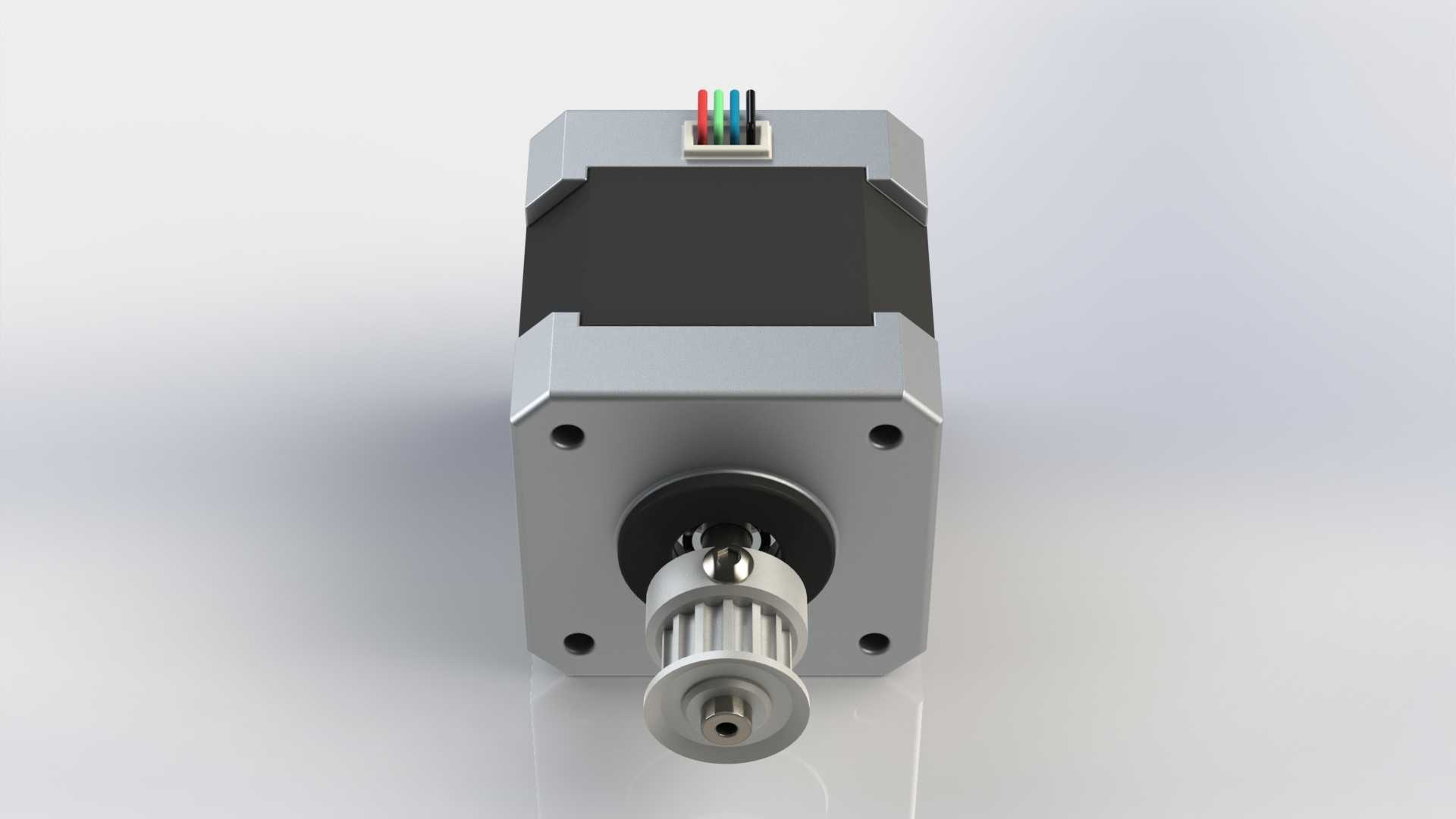

NEMA步进电机带同步带轮结构设计

这款NEMA规格步进电机的三维结构设计，主要面向中小型自动化装备的精密传动场景，常见应用在桌面级3D打印设备的轴系进给、小型雕刻机的点位驱动、自动化流水线的分拣模组移位、实验室精密检测平台的位移调节等对步进精度、安装适配性有明确要求的工况中，作为整套设备的动力执行核心，它能够将电脉冲信号转化为对应角位移输出，配合驱动器可实现开环状态下的精准位置控制，无需额外加装反馈编码器即可满足多数中低速、中低负载场景的定位需求，大幅降低整套设备的电控成本与结构复杂度。

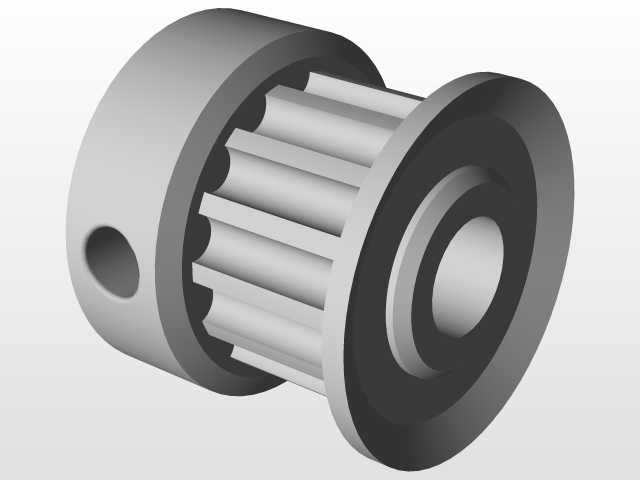

从功能特性来看，这款设计在电机输出轴端集成了同步带轮结构，省去了用户后期自行加装传动轮的同轴度调校步骤，带轮采用齿形啮合传动结构，可匹配对应节距的同步带实现无滑差的动力传递，相比传统齿轮传动具备更低的运行噪音与缓冲减震能力，适合短距离平行轴之间的动力传输；电机本体采用方形安装法兰设计，四个角预留标准安装孔位，可直接适配市面通用的NEMA电机安装支架，无需额外定制转接板即可快速完成设备装配；机身侧面预留的接线端子采用模块化排布，不同颜色的线芯对应不同的绕组相位，可降低现场接线的错接概率，提升设备组装的作业效率。

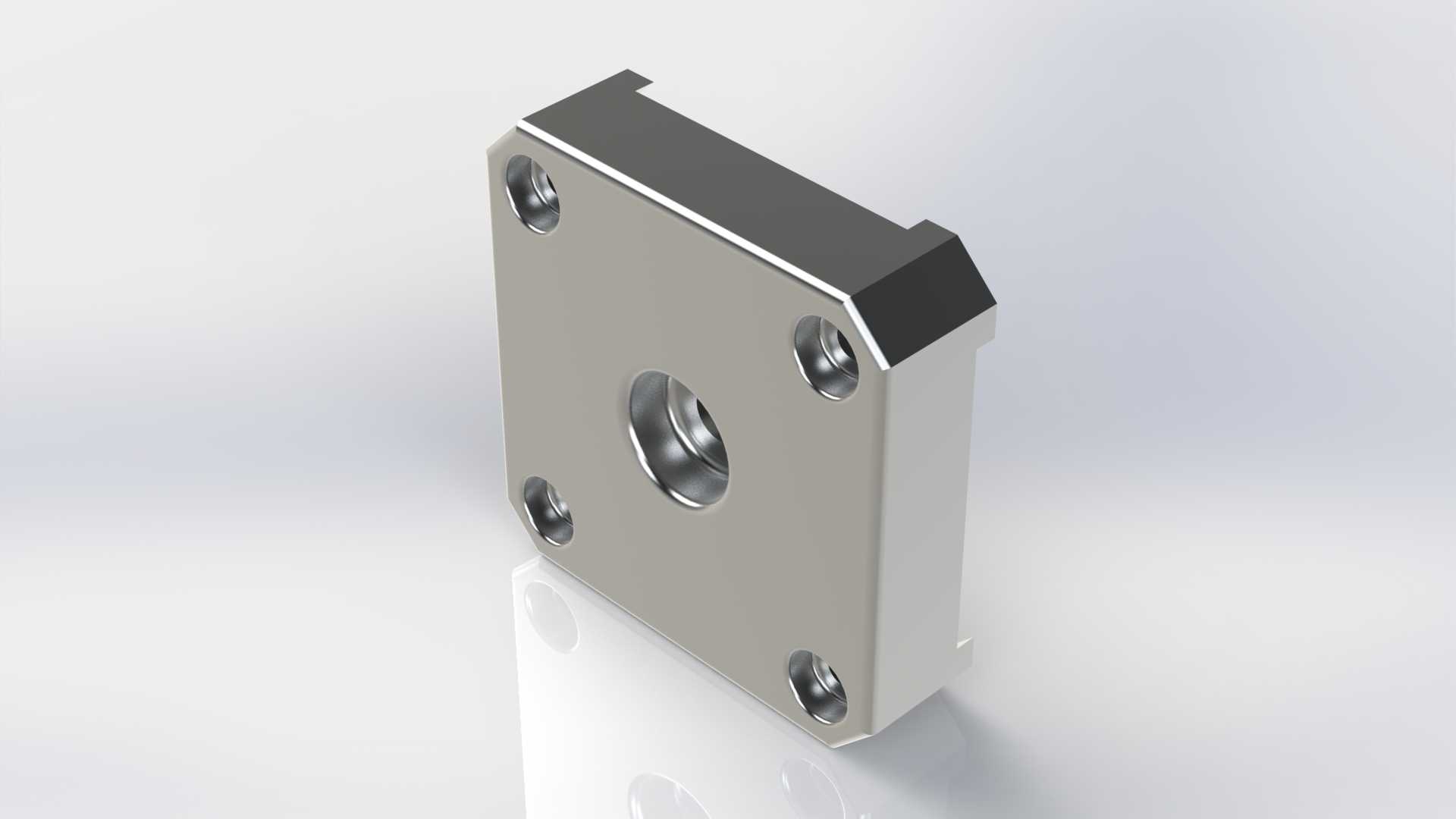

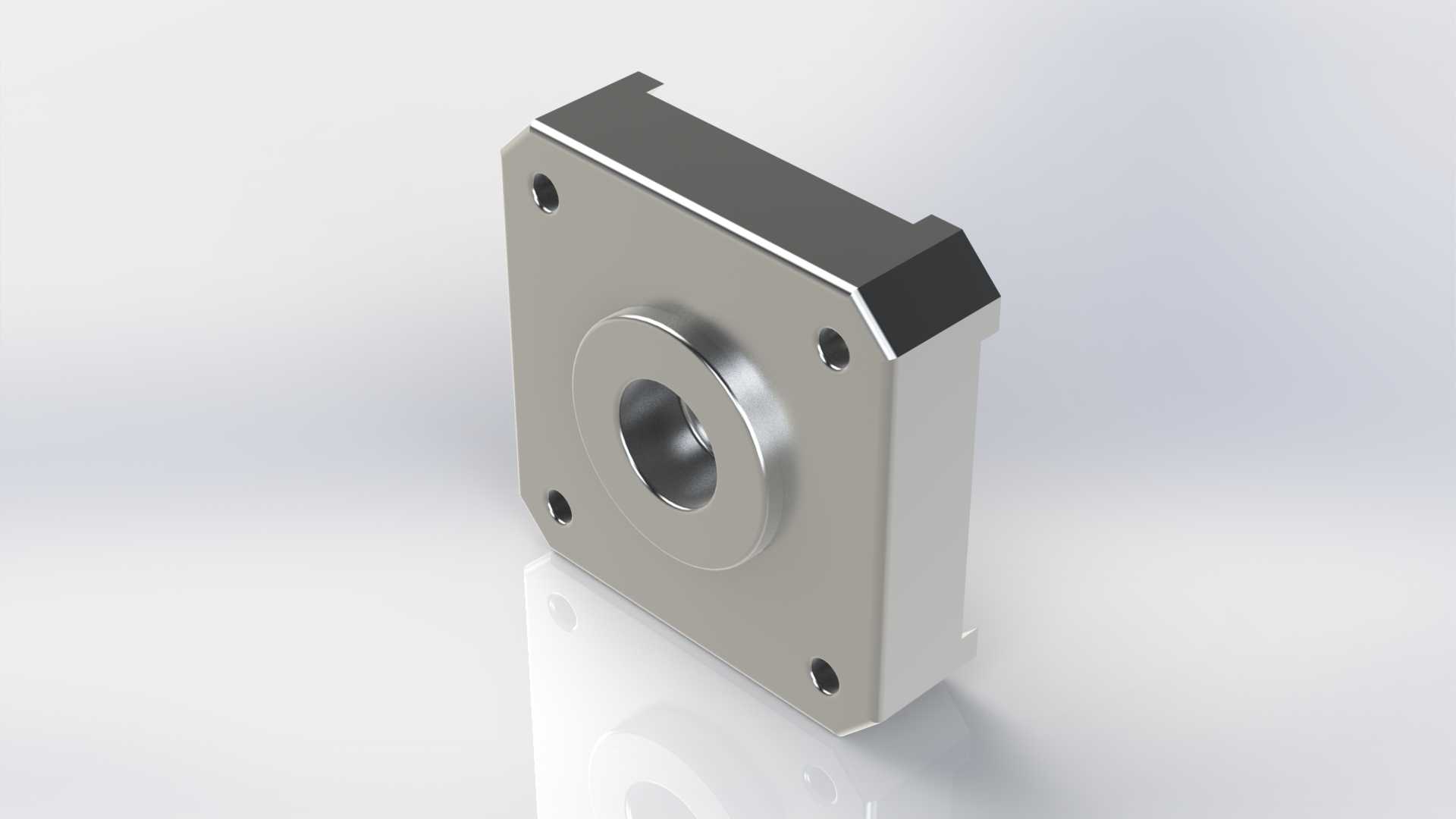

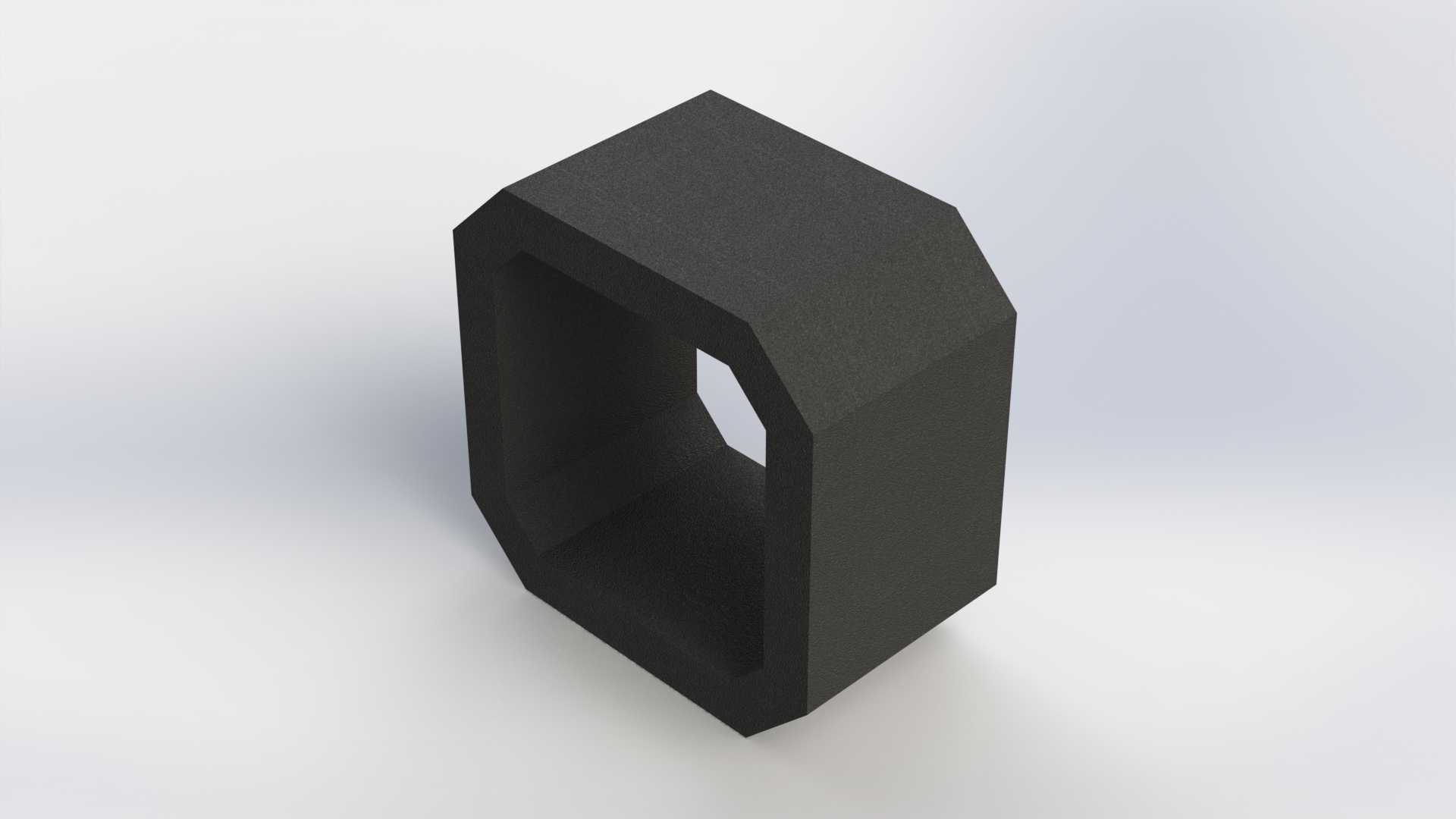

在设计思路上，整个结构优先考虑安装通用性与传动可靠性，电机端盖与机身的配合面做了定位止口设计，可保证装配后定子与转子的同轴度，减少运行过程中的径向窜动；输出轴与同步带轮之间采用紧定螺钉锁紧结构，既保证传动过程中带轮不会与轴发生相对转动，也方便后期维护时快速更换不同齿数的带轮来调整传动比；机身外壳采用带散热筋的方形结构，在连续运行工况下可通过更大的散热面积快速散出绕组产生的热量，避免电机过热导致的扭矩衰减问题。

从安装边界来看，这款电机的方形法兰尺寸符合NEMA标准安装规范，安装孔的孔距、孔径都适配通用安装尺寸，输出轴的伸出长度、轴径都做了公差适配，可兼容多数标准连轴器、带轮的安装孔径要求，机身长度适配常规安装空间，不会与设备内部的其他结构件发生干涉，接线端子的凸起高度也做了尺寸控制，在紧凑安装空间内也能顺利完成接线操作，无需额外预留过大的走线空间。
