自行车车把集成式闪烁照明装置结构设计

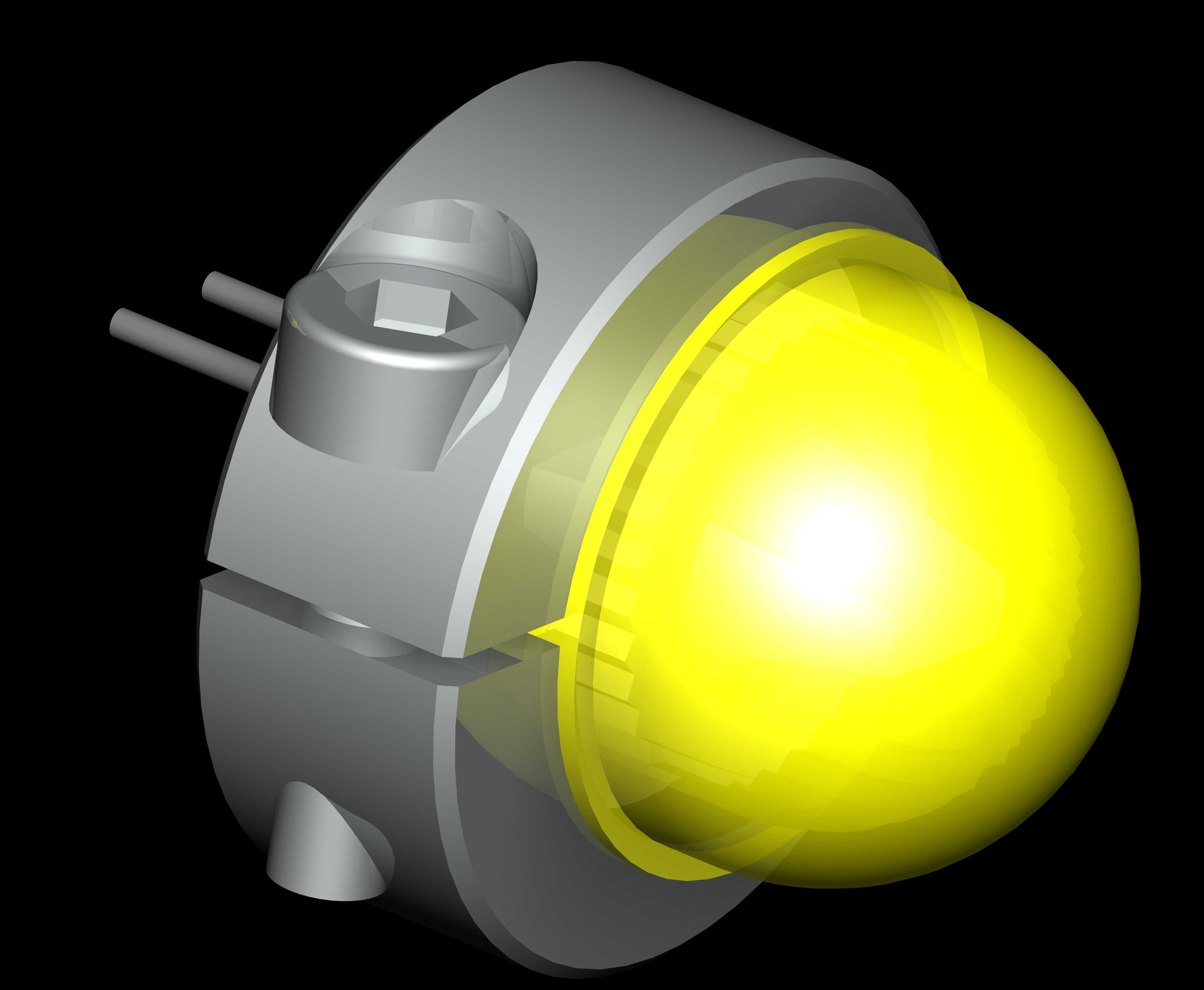

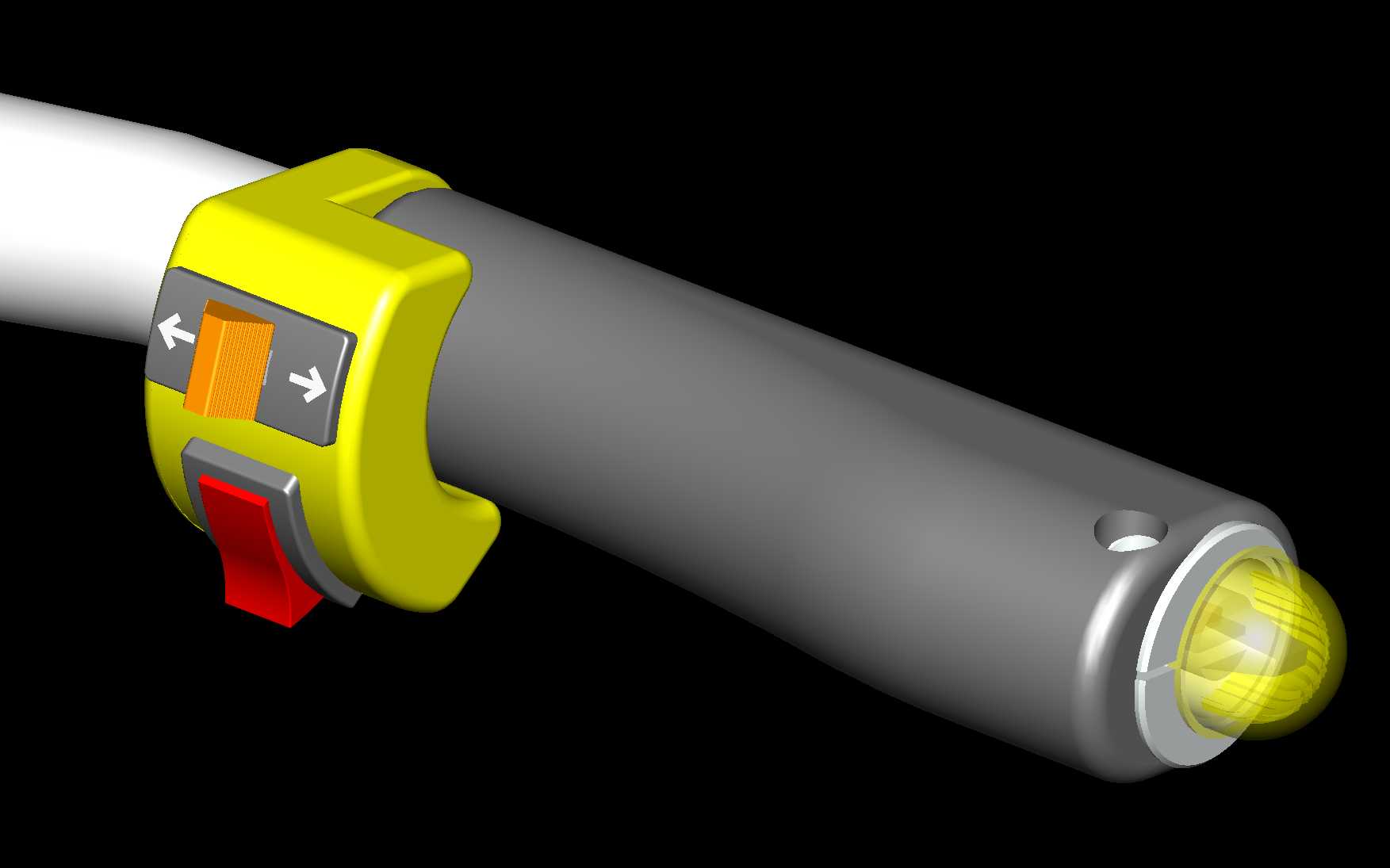

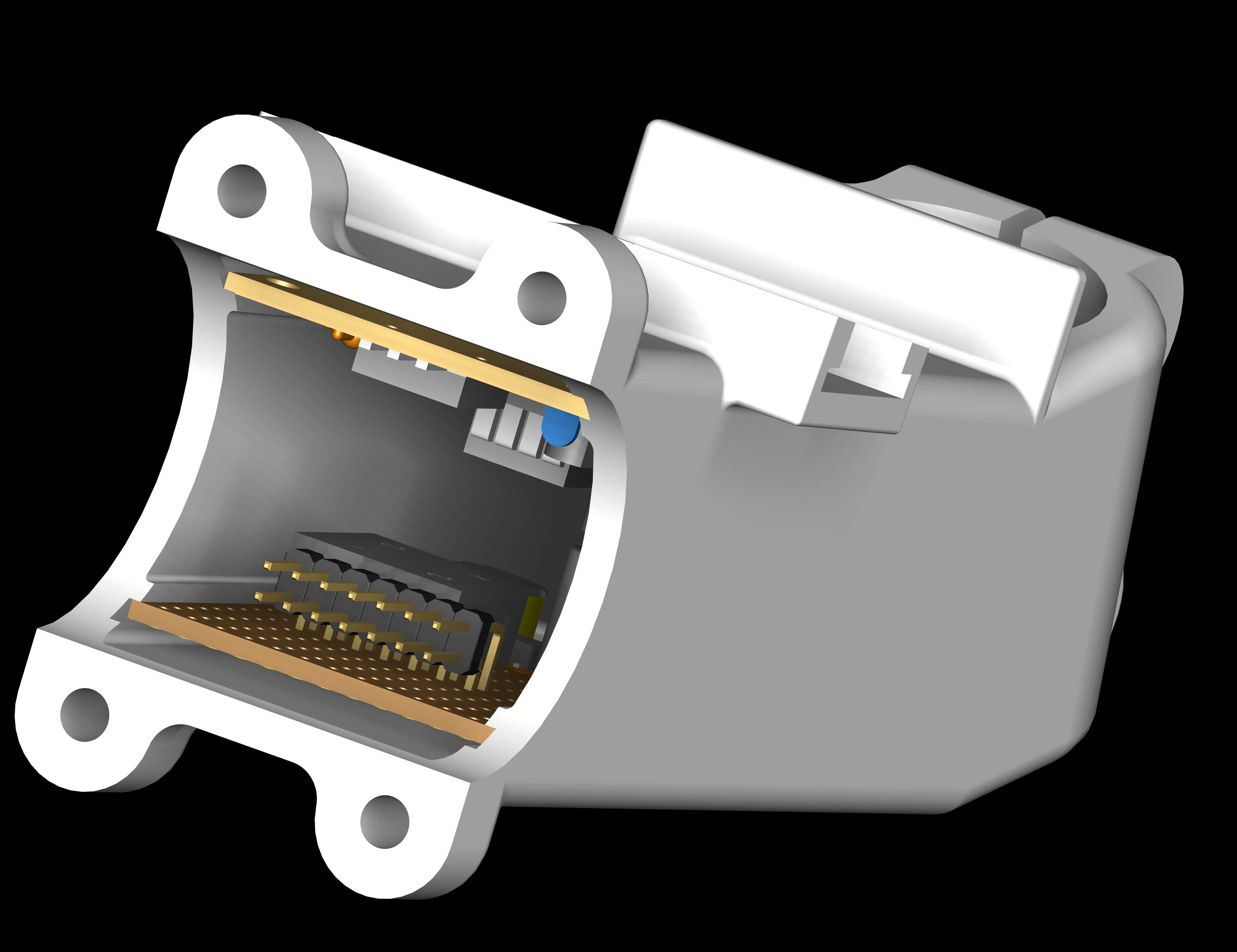

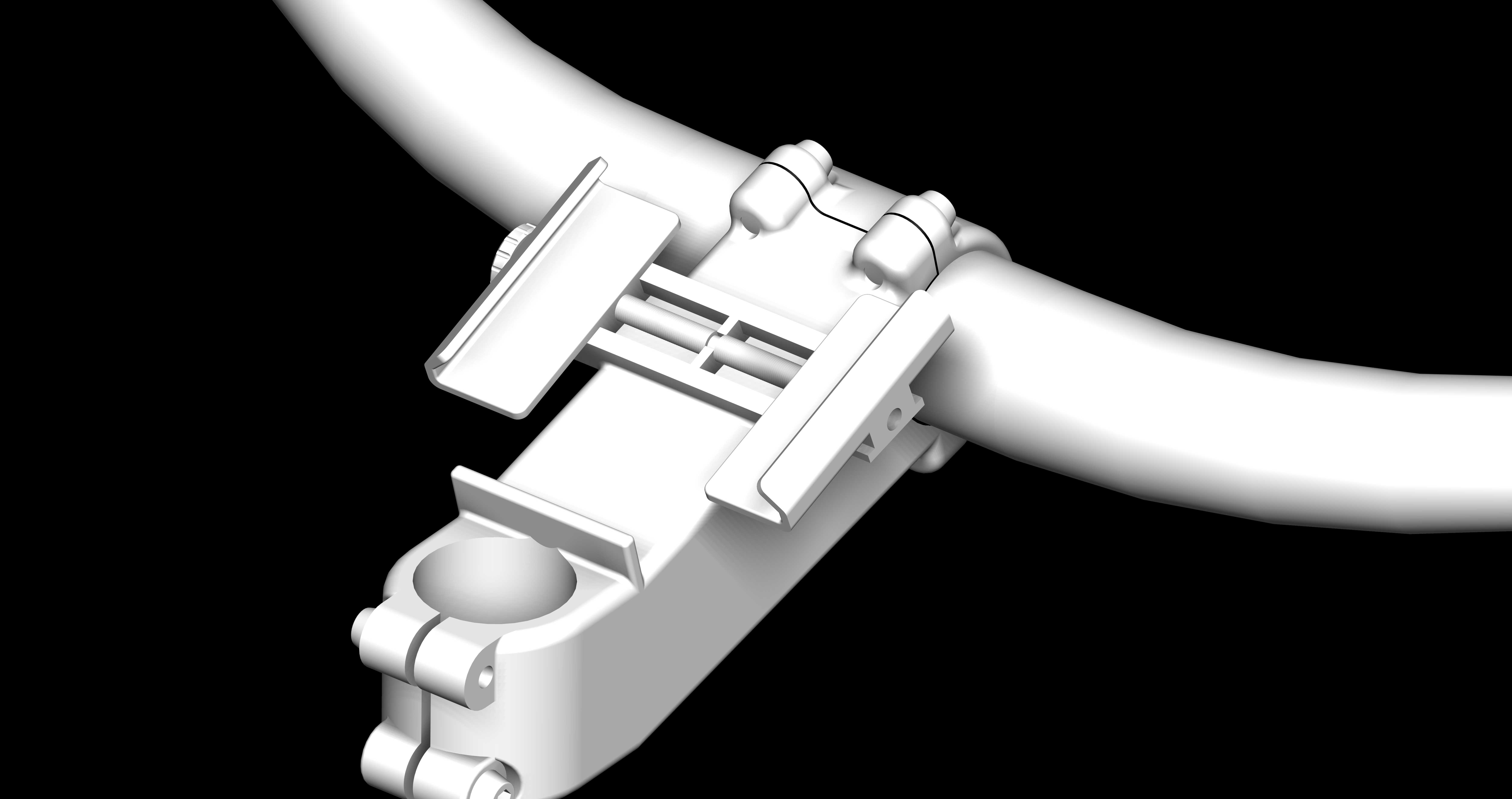

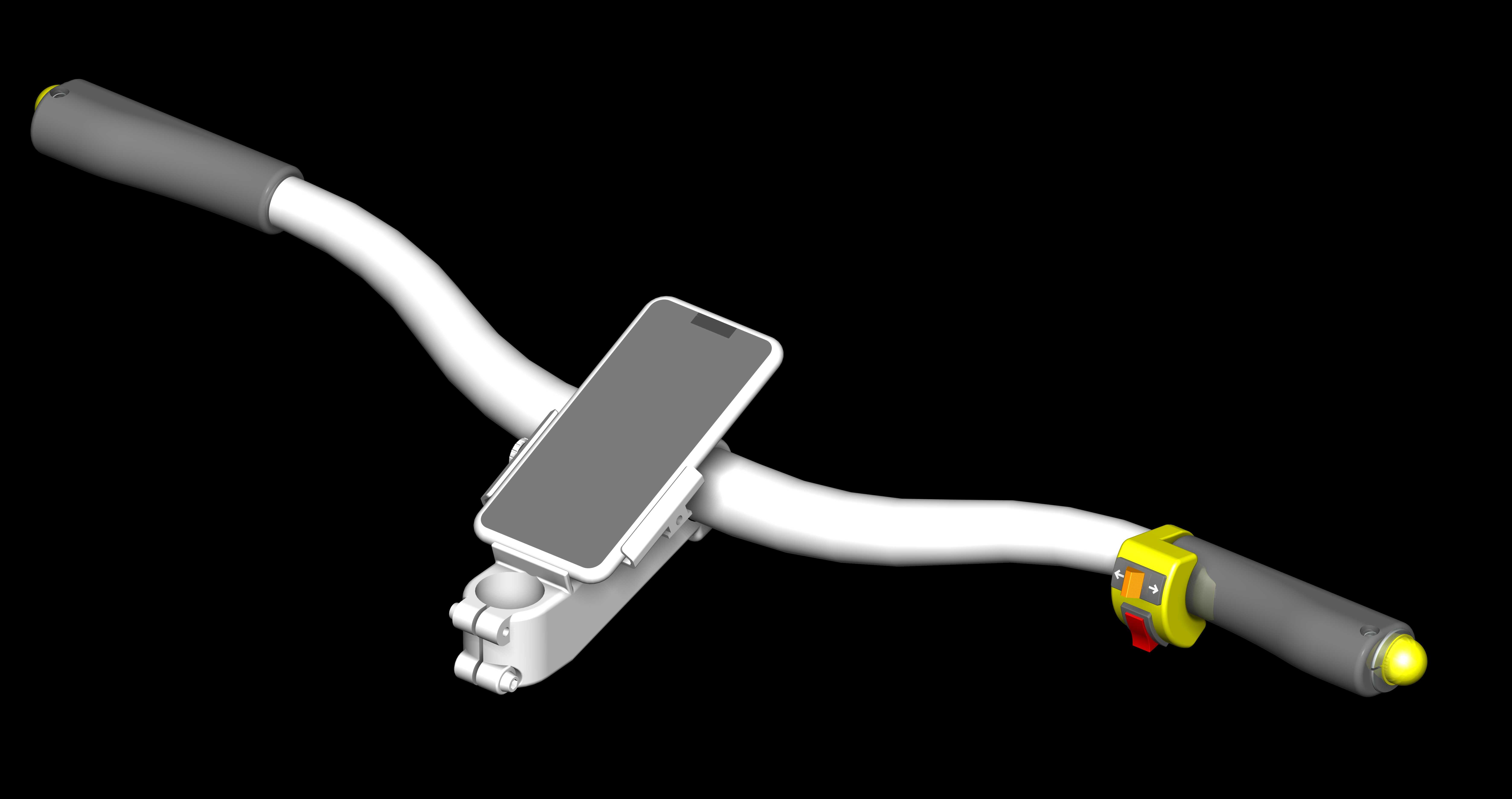

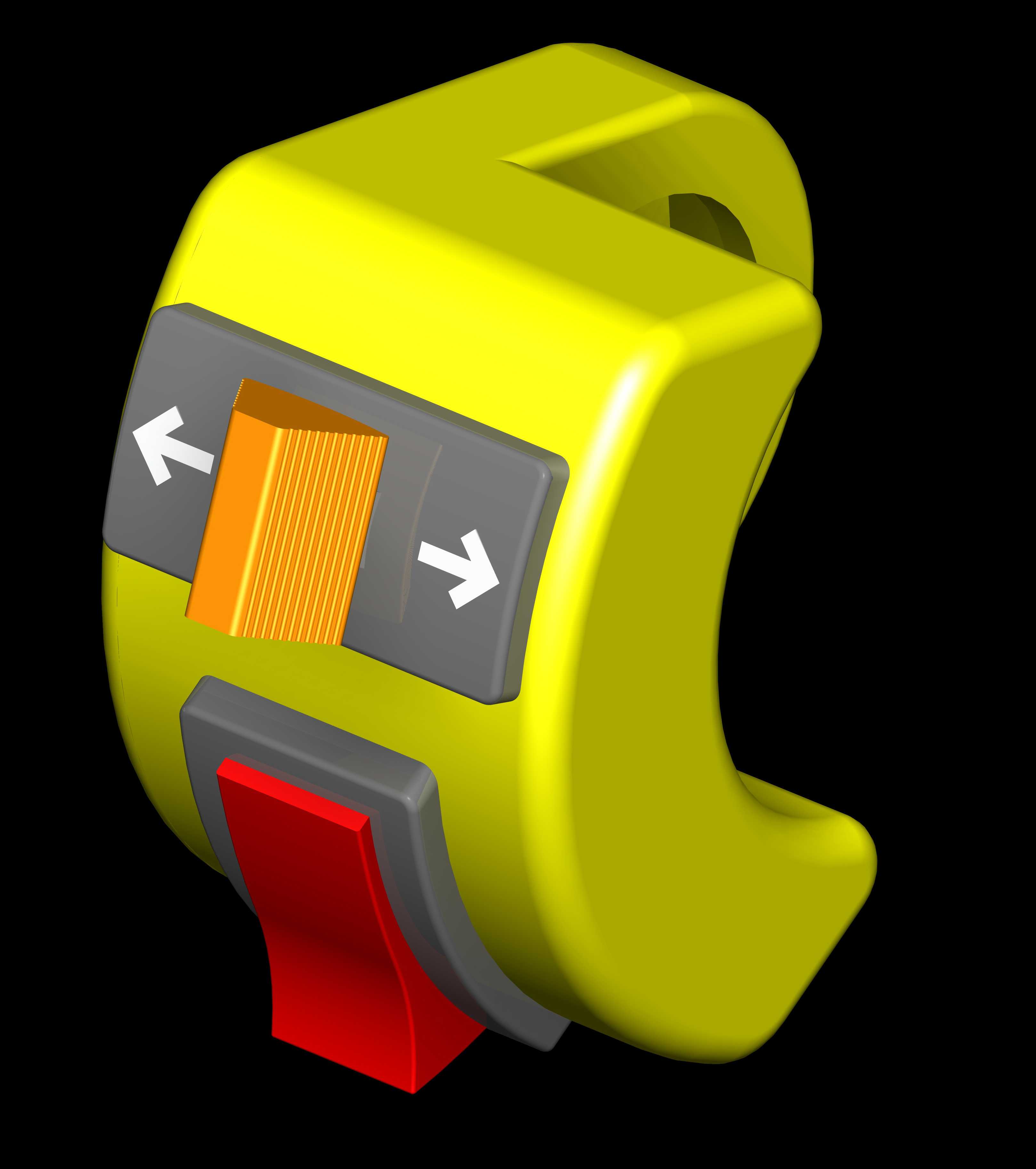

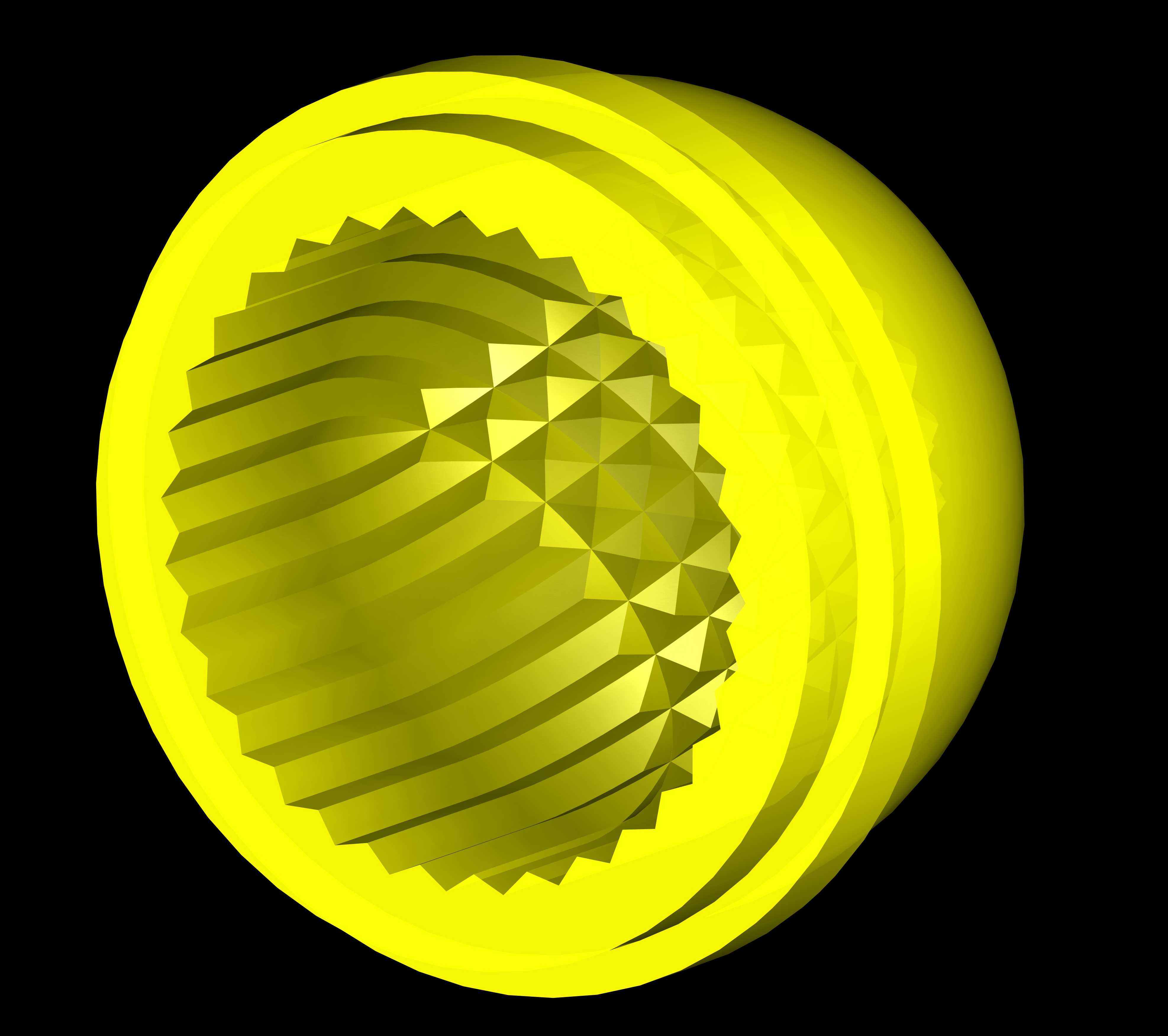

这款集成式自行车闪烁照明装置，主要面向日常通勤、夜间城郊骑行的使用场景，解决传统自行车外置灯具安装零散、走线杂乱、易丢失移位的痛点，同时兼顾骑行过程中的照明与警示双重需求，适配常规城市自行车、山地车的通用直把、燕把安装需求。从实际用途来看，装置集成了前端照明、侧方闪烁警示两大核心功能，前端聚光LED可覆盖骑行前方3-5米的路面照明范围，满足夜间低速骑行的路面辨识需求，侧方COB灯带可发出高频闪烁光线，在路口、夜间会车场景下提升车辆侧向辨识度，提醒周边机动车、非机动车注意骑行者位置，降低夜间骑行的碰撞风险。在功能特性设计上，整套装置采用车把集成式布局，将发电模块、升压整流模块、交直流转换电桥、LED驱动模块全部整合在车把把立与右握把的衔接区域，无需额外外置电池盒，依靠车把转动联动的微型发电结构提供电力，避免传统电池款灯具需要频繁更换电池、亏电无法使用的问题；闪烁功能采用双通道驱动设计，可切换常亮照明、高频闪烁、慢闪警示三种工作模式，握把端的控制按键做了防滑凸点设计，骑行者无需脱手即可完成模式切换，操作逻辑贴合骑行过程中的使用习惯，不会分散骑行注意力。从设计思路来看，整套结构优先考虑骑行场景的可靠性，所有电子元件的安装位都做了密封挡边设计，可阻挡日常骑行过程中的雨水、扬尘侵入，延长电子部件的使用寿命；安装结构采用快拆式抱箍设计，无需额外专用工具即可完成在标准管径车把上的固定，适配22.2mm到31.8mm的主流自行车车把管径，安装边界预留了足够的刹把、变速指拨的安装空间，不会干涉原有车把配件的布局与操作。外形设计上，装置外壳采用与车把一致的流线型过渡，没有突兀的外凸棱角，既降低骑行过程中的风阻，也避免意外摔车时突出结构磕碰造成的额外损伤；握把处的灯头做了内嵌式防呆设计，不会因为骑行过程中的震动出现照射角度偏移，灯光照射角度预设为向下倾斜15度，既保证前方路面的照明覆盖，也不会对向行人和车辆造成眩光干扰。整套结构在设计时充分考虑了骑行场景的实际使用痛点，将零散的骑行照明配件整合为车把的一体化组成部分，兼顾实用性、安装便捷性与外观协调性，适配绝大多数民用自行车的改装升级需求。
