窄条柔性贴片LED照明灯带结构

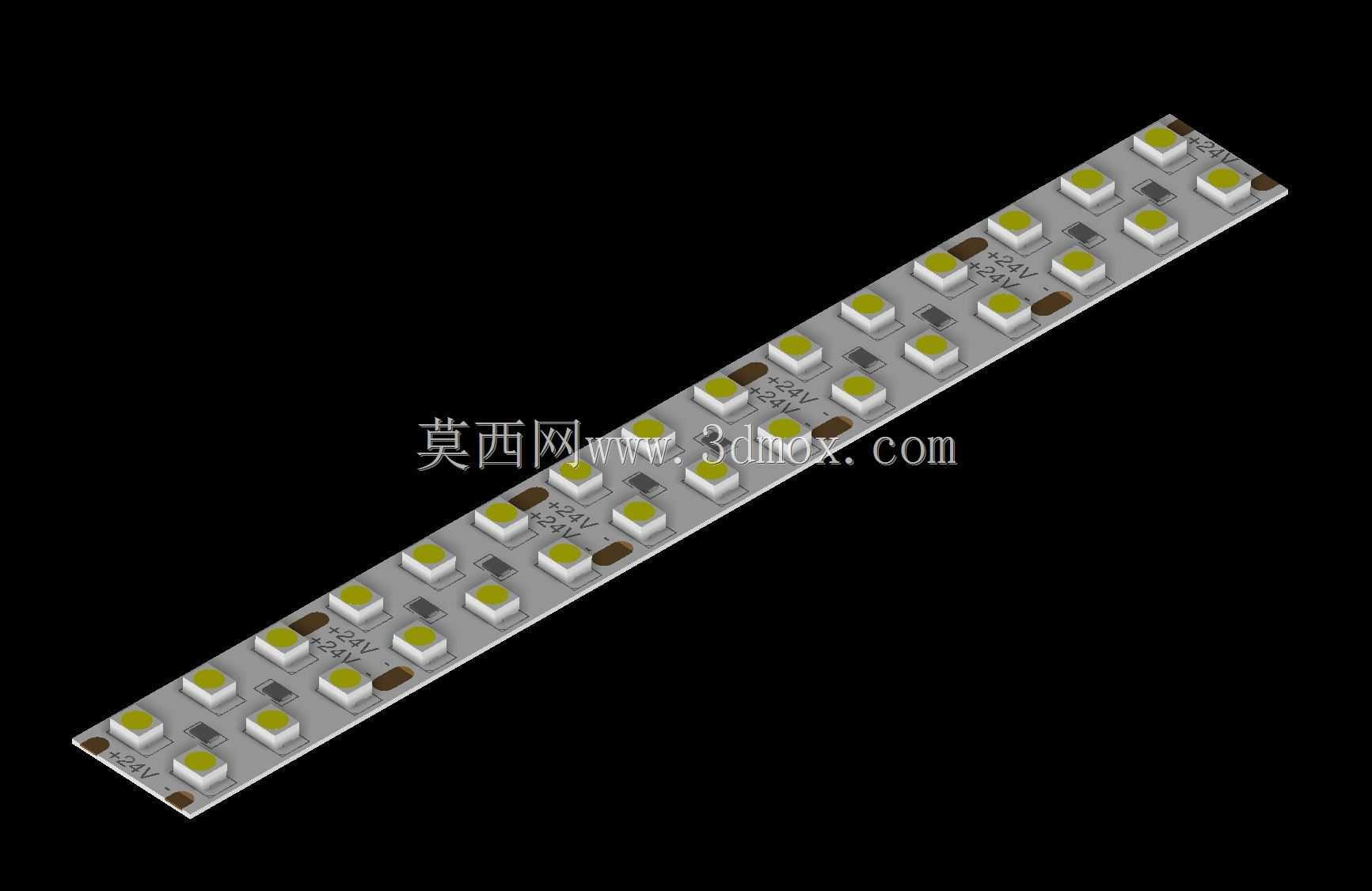

　　这条窄幅柔性LED照明条采用长条形薄型基板布局，整体宽度控制在14毫米，适配设备内部走线槽、狭长安装腔以及贴装空间受限的照明位置。板体以柔性基材承载表面贴装灯珠与配套阻容元件，能够随轻微弧面、折弯面或非平面安装基准贴合布置，相比刚性铝基板灯条，在曲面设备外壳、旋转机构周边、紧凑控制柜内的布置自由度更高。

　　从实际使用场景看，这类灯条常见于小型工业设备的工作区补光、检测工位局部照明、仪器舱内检修照明以及自动化设备轮廓指示。窄宽度设计使其可以嵌入型材槽、钣金折边、导轨侧腔或透明罩下方，不占用主要机械运动空间。板上灯珠按规则间距排列，配合端部和分段位置的焊盘，能够在指定长度位置进行裁切，25毫米的分段边界让现场配尺更灵活，多余段不必强行保留，也避免因随意剪断破坏供电回路。

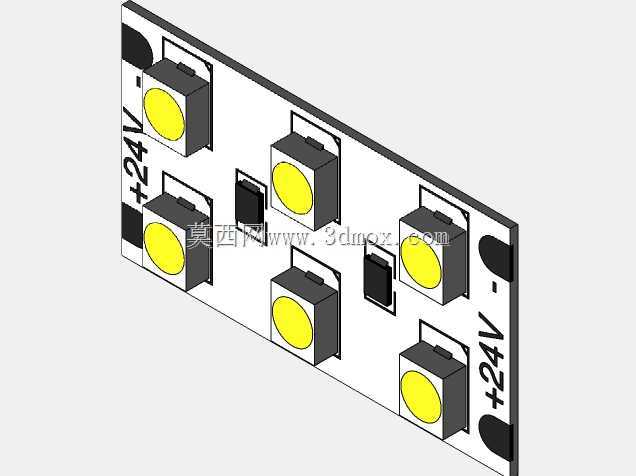

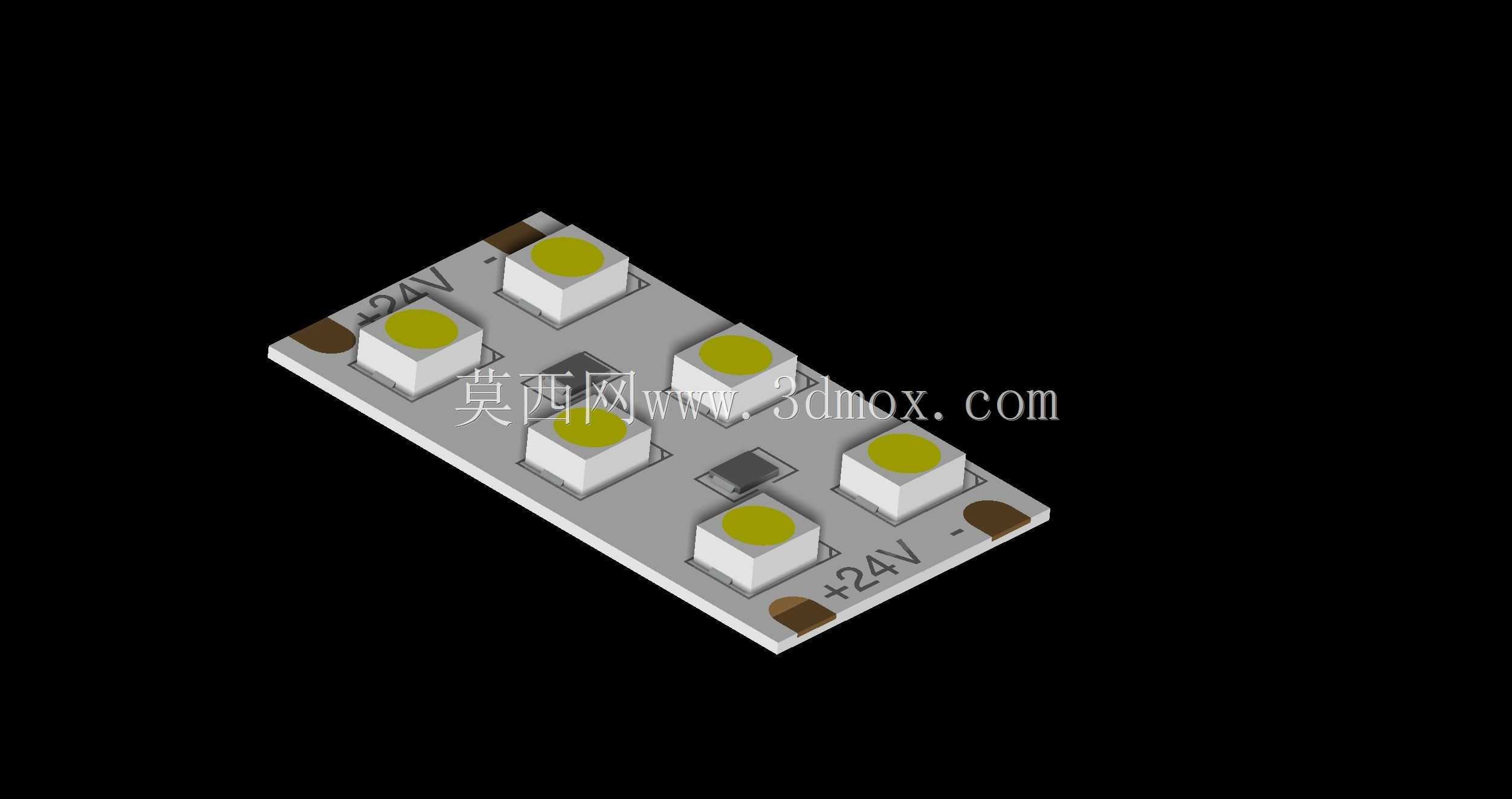

　　结构建模时需要重点还原FPC板的薄基板特征、贴片LED的方形封装体、发光面位置、电阻电容等小元件的高度差，以及板端连接焊盘。灯珠并非孤立摆放，而是与基板上的印刷线路走向、元件极性和焊点区域形成完整装配关系。对于后续做设备布局的工程师来说，这些细节直接影响灯罩距离、遮光筋位置、线束出口和维护拆装空间。若只建一条简单长方体，虽然外观近似，但在干涉检查、透光模拟和安装间隙校核时会丢失关键边界。

　　安装边界方面，14毫米宽度决定了侧向固定方式不宜采用大型压块，更适合背胶贴装、窄槽嵌入、微型卡爪或端部接线固定。模型中应保留板厚与元件最高面之间的高差，因为发光珠表面与保护罩之间需要留出合理距离，过近可能造成热点集中或摩擦损伤，过远则会降低局部照度并扩大光斑。柔性板虽然可弯曲，但在三维数字化设计中仍需给出推荐弯曲半径和平面贴装基准，避免装配时把灯带折成锐角，导致铜箔断裂或焊点受力。

　　灯条上的元件排布体现了典型的分段供电思路：每组LED与限流元件构成可独立工作的小段，裁切位置设在回路边界附近，使截断后的剩余部分仍保持电气完整性。设计人员在整机里引用该模型时，可根据安装长度复制或截取相应段数，并同步评估供电线从端部引入后的走向。对于需要连续光带的设备，多段拼接时还要注意相邻板之间的暗区、接线片厚度以及固定端的应力释放。

　　从热的角度看，贴片灯珠工作时的热量通过焊盘向柔性基板和贴合表面传递，因此安装面的导热能力、环境通风条件以及灯罩材料都会影响寿命。建模阶段虽然不必展开复杂热仿真，但应在结构上预留贴附接触面，不要把灯带悬空布置在振动较大的位置。若设备存在油污、粉尘或切削液，还需在灯条外侧增加透明防护件，并保证防护件与灯珠表面不发生接触摩擦。

　　该结构的价值在于把电气元件、柔性基板和机械安装边界整合在一个很小的狭长空间内。三维表达时既要呈现密集灯珠形成的照明阵列，也要体现可分段裁切、曲面贴附、窄槽安装和低占用空间等工程特征。对于设备照明选型而言，它不是独立灯具外壳，而是一种可集成到主机结构中的发光模组，需要与钣金、型材、防护罩、线束和维护通道共同设计。
