可裁切窄条柔性LED照明灯带结构

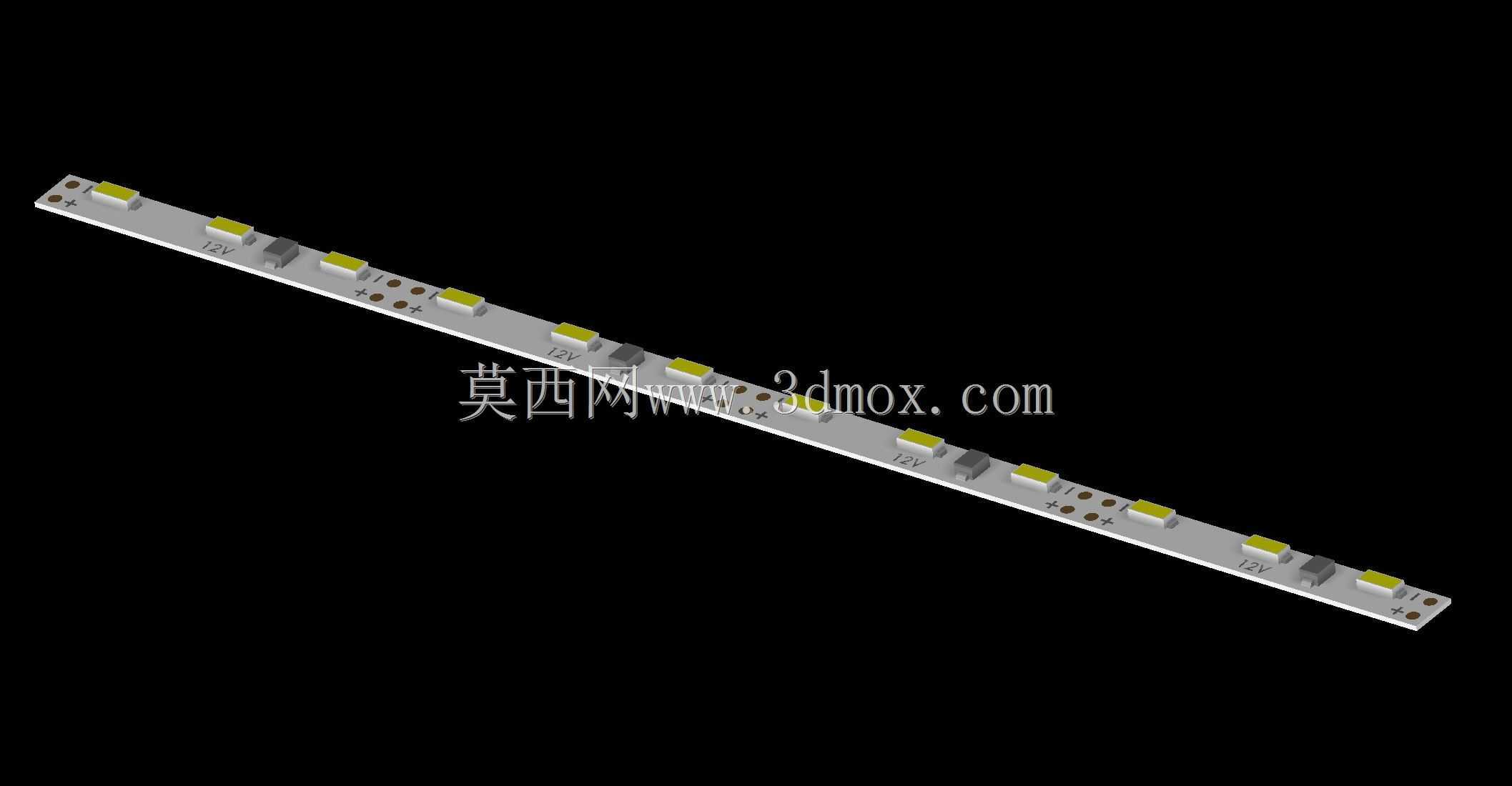

　　该结构呈现的是一种窄幅长条式LED照明模组，主体沿长度方向布置多颗表面贴装发光元件，配合细长基板形成连续线性光源。整体宽度控制在4毫米级别，长度方向以29毫米作为可切断节距，这种尺寸边界并非随意确定，而是围绕单颗灯珠的供电回路、焊盘间距和裁切安全区共同约束得到。工程应用中，这类灯条常嵌入设备内部狭小空间，例如自动化检测工位的轮廓补光、小型仪器面板背光、机柜走线槽旁指示照明、传感器安装支架附近的局部照明，也可用于展柜、薄壁壳体、狭长装饰槽内的线性布光。

　　从实际选型角度看，4毫米宽度的价值在于能够进入普通宽板灯条无法布置的区域。设备结构设计时，照明元件往往不是最后随意粘贴的附件，而是需要在壳体筋位、线槽、观察窗和运动部件之间预留安装通道。窄灯条可以沿折弯边缘、薄壁凹槽或型材内腔铺设，减少对照明区域外部结构的侵占。29毫米裁切节距使装配人员能够按照实际腔体长度截取合适段数，避免过长灯条在封闭空间内弯折堆叠，也避免过短导致照度不连续。每个裁切位置需要落在基板预留的无元件区域，切断后端部焊盘仍应保持完整，以便后续接线或与连接器配合。

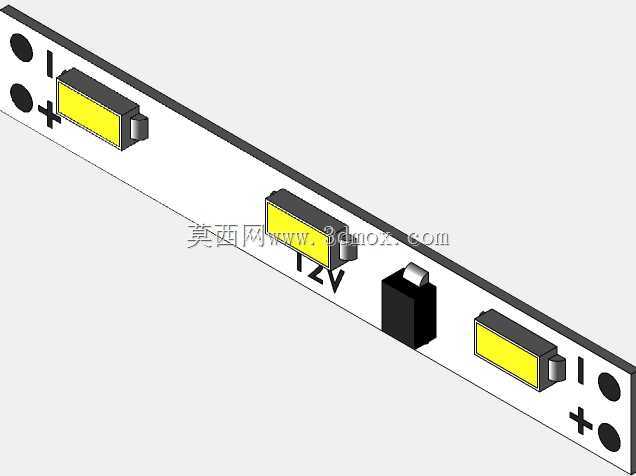

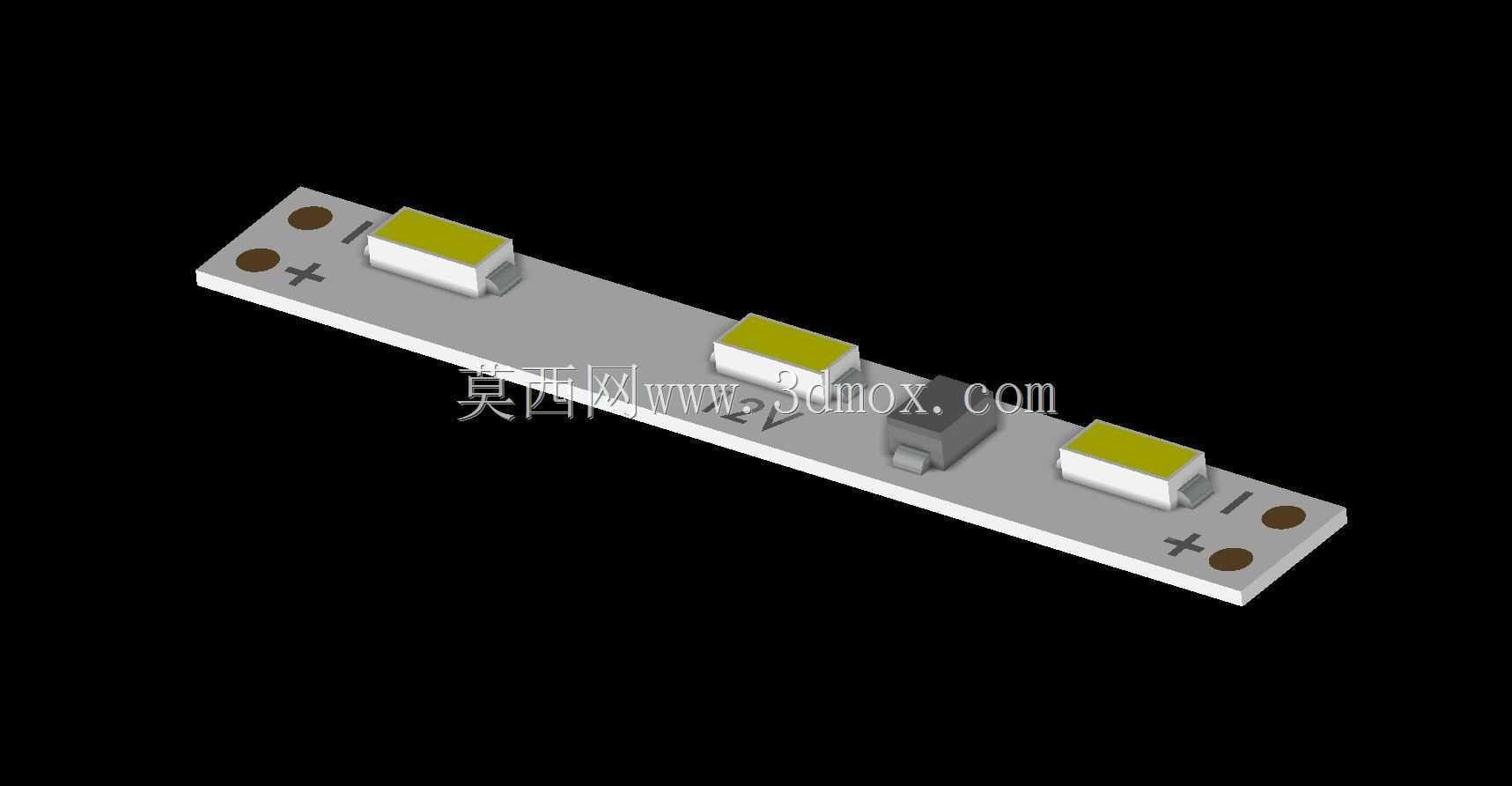

　　模型中灯珠沿基板中心线附近依次排列，元件之间保留有细小焊点、电阻类贴片元件和定位标识。这样的布局体现了线性光源设计中的两个基本考虑：一是发光点等距分布，使光斑在照射面上形成较为均匀的亮带；二是驱动与限流元件靠近灯珠布置，缩短细小回路的走线长度，降低狭长基板上布线交叉的概率。基板外形为平直薄条状，端部可见连接焊盘，适合通过焊接导线、FPC连接器或金属触点进行供电。三维建模时，薄基板厚度、灯珠顶面高度、端部焊盘位置都需要准确表达，因为这些尺寸直接影响外壳开槽深度、透明罩间隙以及压条固定方式。

　　在安装边界方面，该类灯条通常依赖背胶、卡槽、压片或端部固定点完成定位。若用于运动设备或振动较大的机构，单纯背胶并不可靠，结构上应在每隔若干裁切单元处增加机械压持，或者将灯条嵌入铝型材槽内，由槽壁限制侧向位移。由于灯带宽度很窄，侧向抗弯折能力有限，铺设路径应避免小半径扭转；若必须经过转角，应在转角处预留圆弧过渡或改用分离段加导线连接。发光面与被照面之间的距离也需要在结构阶段校核，距离过近会看到明显灯珠颗粒，距离过远则照度下降，必要时可在灯条前方增加磨砂扩散片或半透明罩。

　　从热的角度看，细长基板虽然占用空间小，但散热面积也有限。灯珠密集排列时，热量沿基板长度方向传导，若灯条封闭在无空气流动的小腔体内，应优先选用金属基基板或靠近金属安装面敷设，通过壳体带走热量。模型中基板与灯珠的层级关系可用于热结构校核：灯珠底部焊点是热传导入口，基板下方接触面是主要散热路径，外壳筋位不应只考虑遮光，还可兼作压紧和导热界面。若安装面为塑料件，则需降低单位长度功率或增加通风间隙，避免长期工作后光衰加快。

　　该结构的建模重点不在复杂曲面，而在细小元件的相对位置和可制造性表达。贴片灯珠的封装轮廓、限流元件的占用区、端部焊盘宽度、裁切标记与板边距离，都应在三维环境中保留清楚。结构工程师将其调入整机模型后，可直接检查灯条与外壳内壁、螺丝柱、线束、传感器视场之间是否干涉；电气工程师则可依据焊盘位置规划引线方向和连接器占位。对于需要批量定制长度的设备，按29毫米节距截取的设计能够让同一基础灯条适配多种腔体长度，减少专用照明件数量，也让维修更换更加直接。整体而言，该模型适合用于狭长空间补光、嵌入式线性照明和小型设备内部光源布置的结构验证。
