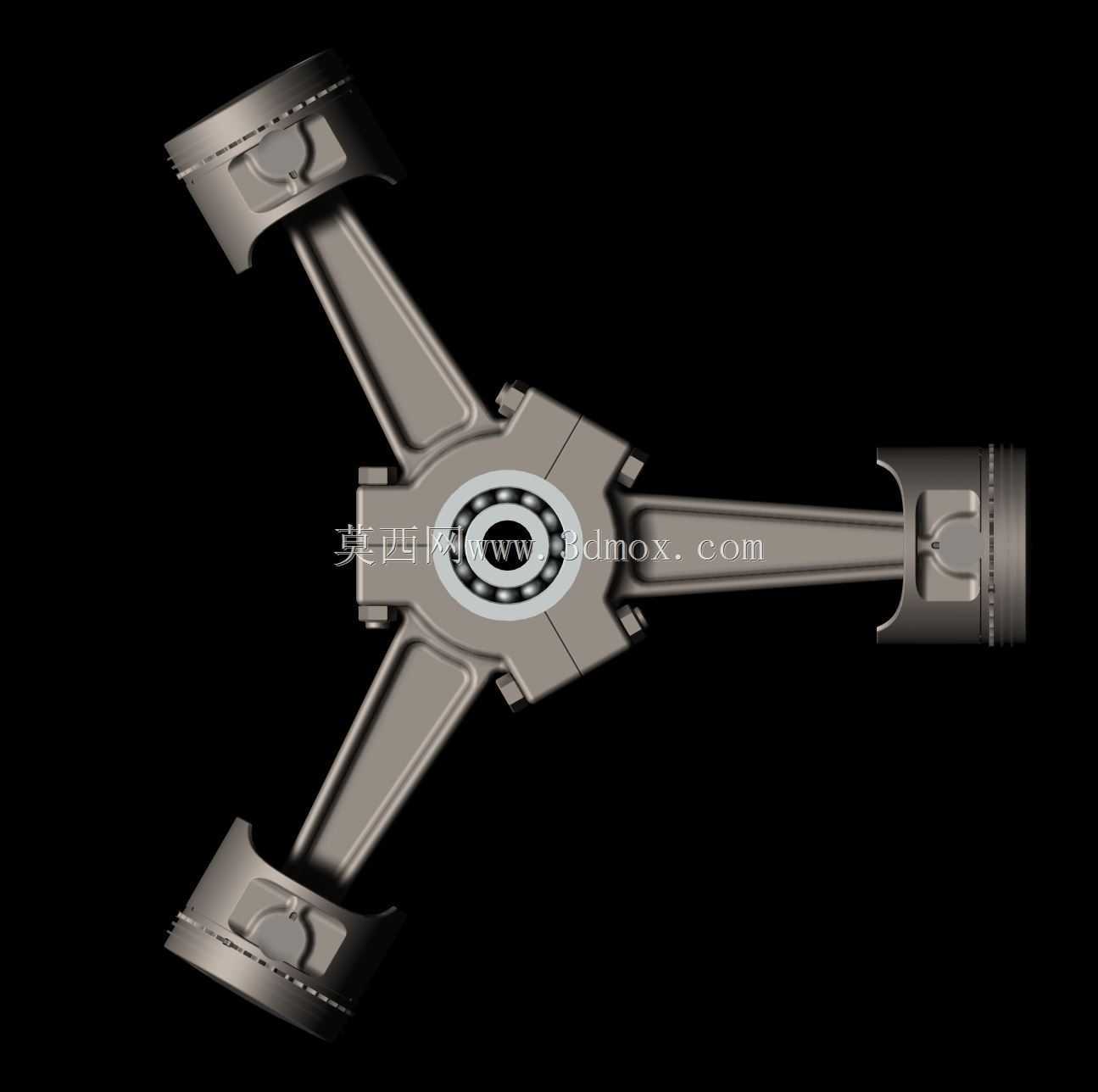

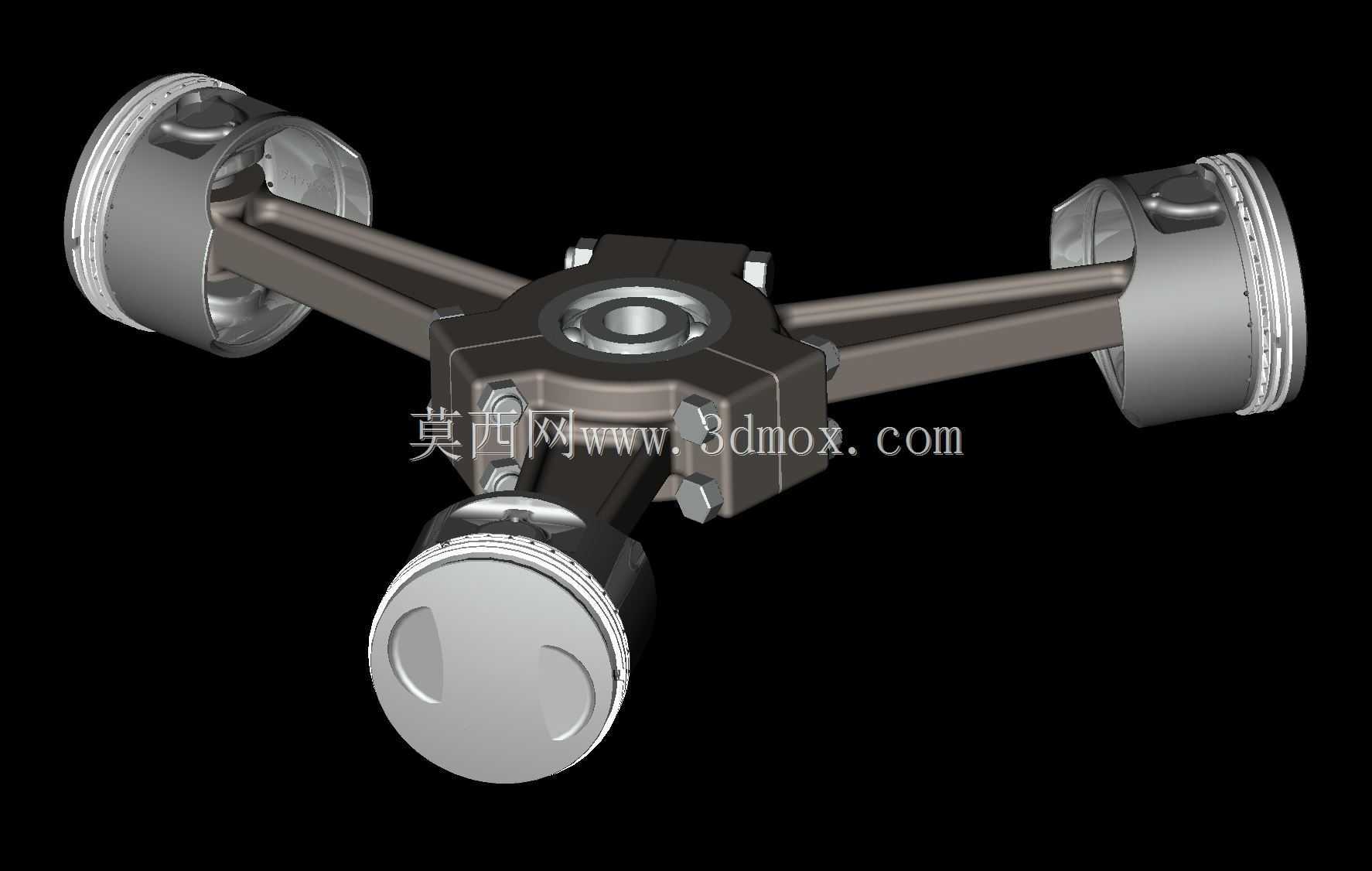

这套结构把老式单缸摩托车发动机里最具辨识度的活塞、连杆与曲柄销元素抽离出来,重新组合成三臂对称的指尖旋转件,既保留了内燃机往复机构的机械质感,也满足手持旋转玩具对动平衡、转动惯量和握持边界的要求。设计没有采用常见的整块金属铣削外形,而是让三个方向的臂体模拟连杆杆身的拉伸轮廓,端部布置完整活塞造型,中心设置可容纳轴承的回转座,使整体在视觉上像一组从曲轴上拆解、再围绕中心重新排布的发动机运动件。
从实际使用场景看,这类旋转件主要放置在桌面或指间操作,用于工作间隙的手部注意力释放。端部活塞承担主要质量块作用,其外径、裙部长度和内壁避让空间直接决定外缘转动惯量;三臂均布后,质心落在中心轴线上,旋转时不会出现明显偏摆。活塞外缘保留环槽、顶部凹腔和销座附近的过渡形态,连杆臂则采用工字截面思路处理,在视觉上减轻臃肿感,也让实体模型在打印或机加工后减少不必要的材料堆积。
中心回转区域是整个结构的功能核心。轴承座需要控制同轴度、端面垂直度和压装间隙,座孔周围设置加强肋,与三根连杆臂交汇形成稳定的三角承载区。若用于实物制作,轴承外圈与座孔宜采用小过盈或过渡配合,内圈与手持轴、盖帽之间保留轴向压紧关系;盖帽不能压死内圈相对运动,否则会把滚动体的自由转动限制住。中心座外侧的台阶面还承担轴向定位作用,能够避免旋转过程中轴承从塑料打印件或轻金属座中松脱。
外形尺寸方面,三臂展开后的最大外接圆决定桌面占用和指间操作安全边界。臂长过长会提高转动惯量,但也会放大质心偏差,轻微不平衡就容易产生抖动;臂长过短则旋转惯量不足,停转过快。活塞端部作为质量集中区,应尽量保持三个零件的质量一致,环槽深度、裙部壁厚和顶部内腔也要对称。连杆臂与活塞销座连接的位置采用圆角过渡,避免尖角处在打印层间、铸造或铣削加工中形成应力集中。
安装边界上,中心轴承孔、活塞销孔和连杆大头/小头的关系需要在建模时统一基准。虽然该作品不再承担发动机内的爆压传递任务,但若追求可拆装效果,活塞与连杆之间仍可保留销轴装配逻辑:销轴穿过活塞销座和连杆小头,端部用卡环或限位台阶固定;三臂连杆在中心汇合处则围绕轴承座形成刚性连接。这样处理后,模型不仅是静态摆件,也能在爆炸视图、装配练习和运动演示中清楚展示活塞连杆组件的基本构成。
设计思路上,作品把废旧车型发动机零件的记忆点转化为可触摸的机械玩具。活塞裙部的圆弧、环岸的层级、连杆侧面的拔模斜度以及中心轴承座的环形台阶,都在提示它来源于内燃机曲柄连杆机构;但三臂放射布局又改变了原有“活塞往复—曲轴旋转”的运动关系,让零件围绕手指轴线做连续回转。建模时应重点检查三支臂的周向夹角、活塞端面到中心的距离、轴承座与活塞轴线的高度差,确保渲染视角下三个活塞具有一致的投影关系。
在工程展示中,该模型可用于说明转动惯量分布、对称平衡、轴承装配和机械结构再设计。它不追求发动机真实工况下的热负荷与强度计算,却把活塞、连杆、销轴、轴承这些常见零部件的空间关系压缩到一个小型手持结构中。对于结构设计从业者来说,这种作品的价值在于用熟悉的机械语言完成功能转换:既让外观具备摩托车发动机的硬核特征,也让旋转、握持、装配和平衡这些工程要求在有限尺寸内得到落实。
