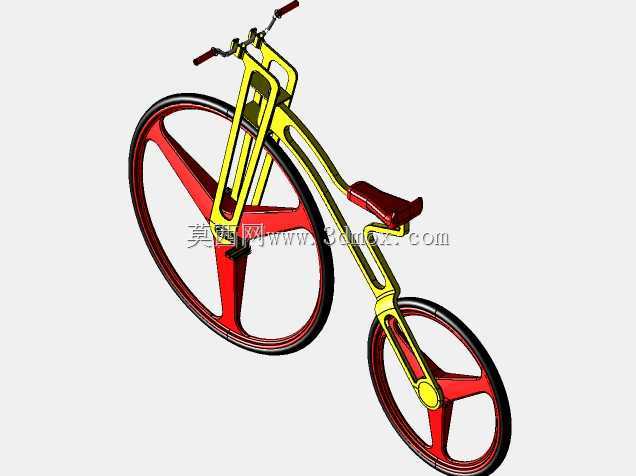

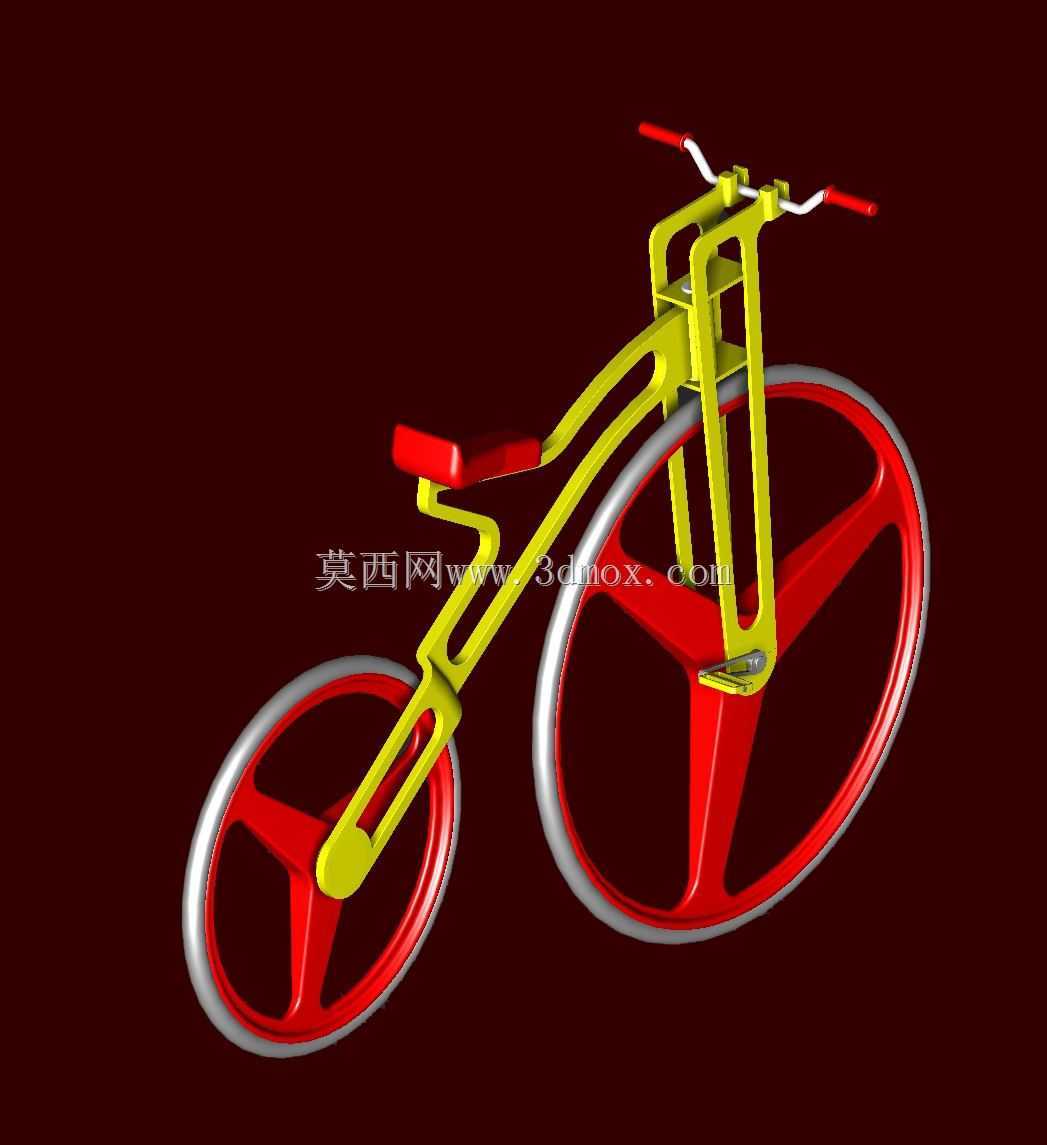

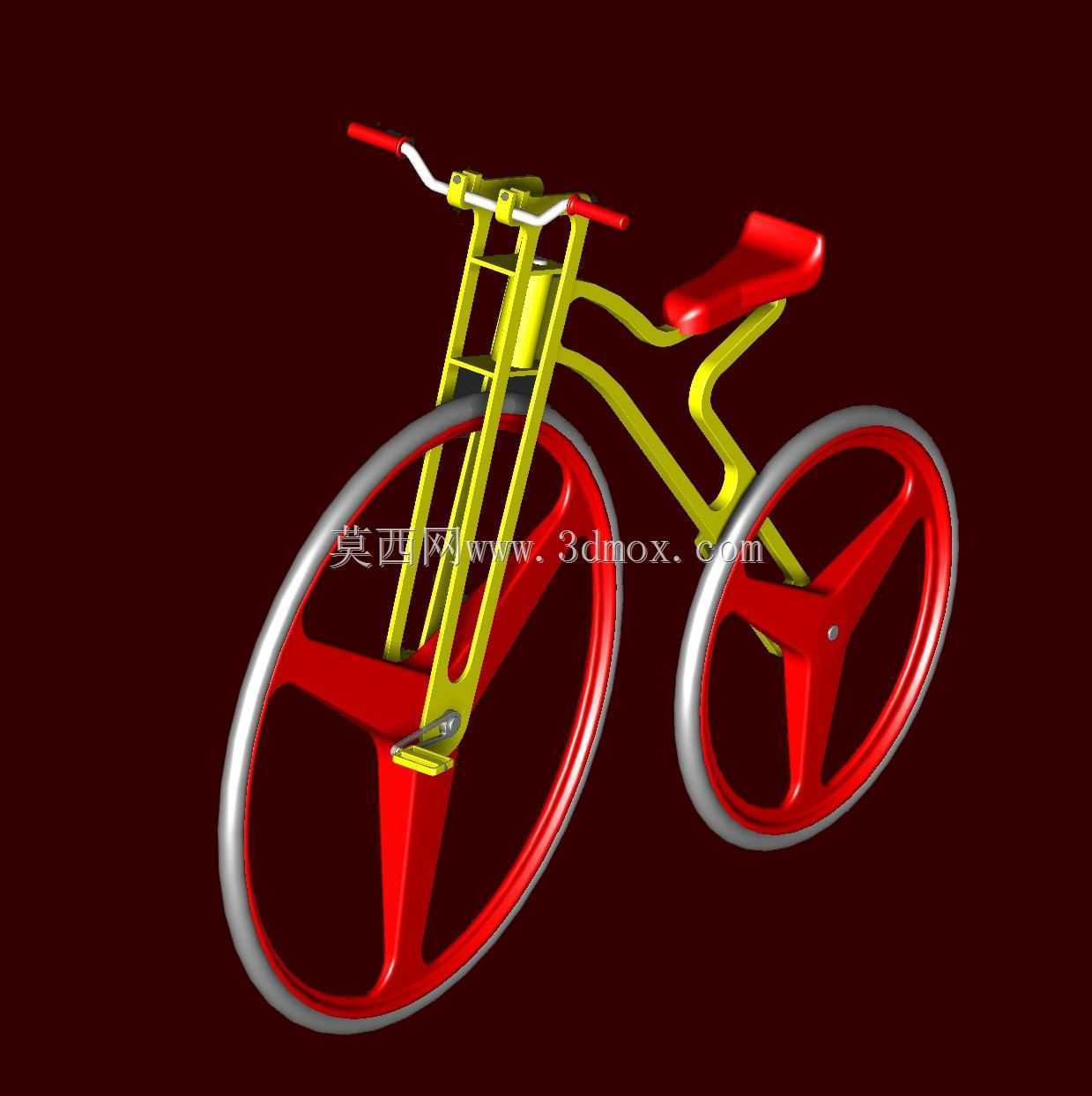

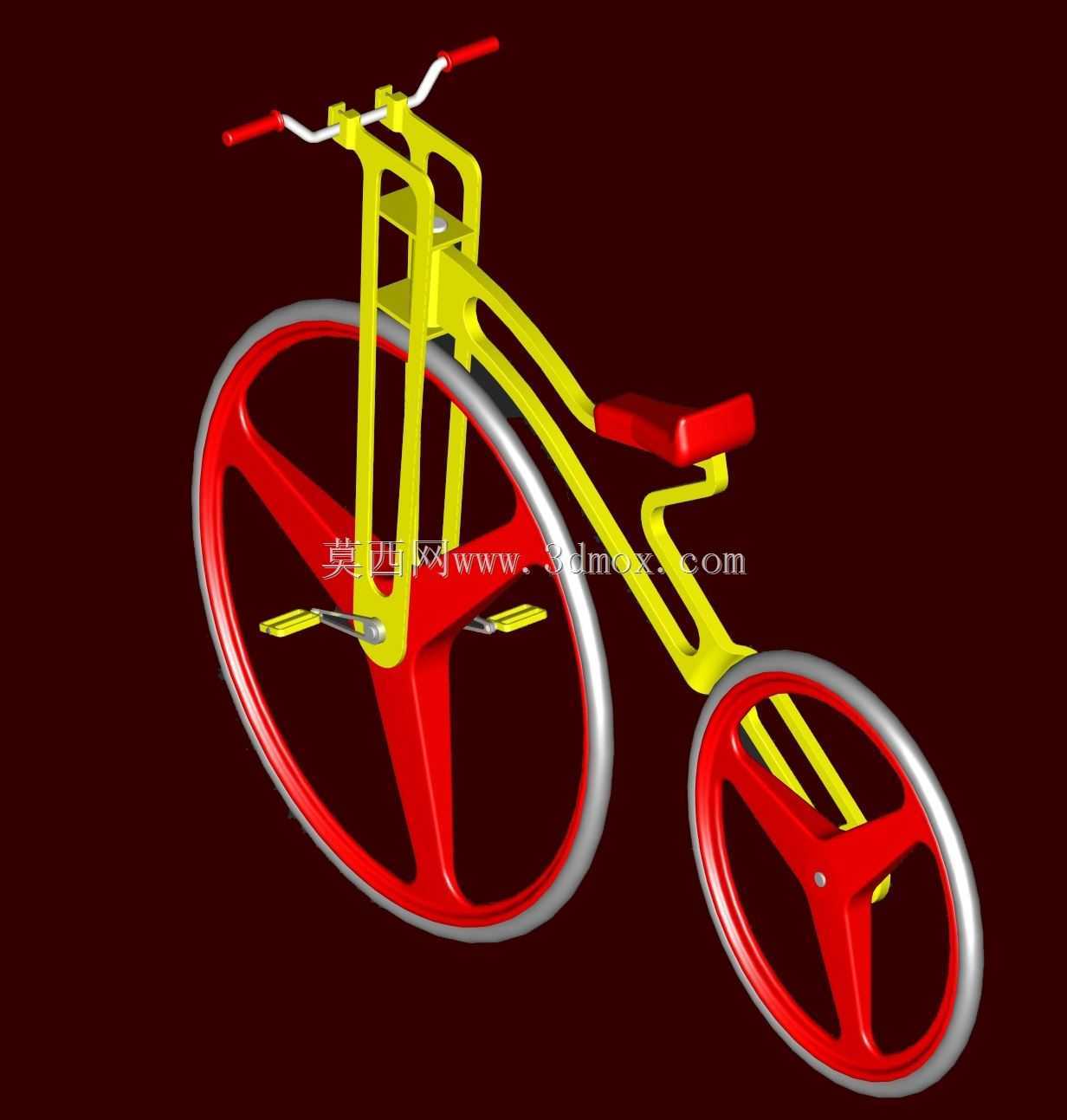

高传动比无辐条概念脚踏自行车结构

　　该结构围绕短距离人力代步与概念交通载具展示展开，采用大前轮、小后轮的早期脚踏车布局思路，但在轮体、车架和人机姿态上进行了明显的现代化重构。整车不再依赖传统链条、飞轮和钢丝辐条，而是通过大直径前轮直接承载骑行者的踩踏输入，使前轮每转动一周可获得较长的地面滚距。这种布置适合用于概念交通工具展示、工业设计评审、人力车辆结构研究以及教学场景中对机械传动比例的直观说明。

　　从功能实现看，前轮不仅承担转向后的滚动支承，还承担主要驱动力传递。脚踏曲柄位于前轮轴附近，骑行者施力后，力矩经曲柄和前轮支承结构作用于大轮，轮缘与地面接触形成前进推力。大轮径带来更长周向行程，因此在相同踩踏圈数下，车辆能够获得更大的理论移动距离；与此同时，大轮在越过低矮障碍、路面接缝和粗糙铺装时具有更好的通过性。后轮主要负责后部承载、姿态稳定和行驶轨迹约束，直径较小，可缩短后部结构长度，使整车视觉重心集中在前轮与车架中部。

　　轮体设计是该结构最突出的部分。前后轮均取消密集钢丝辐条，采用宽幅轮辋与少量实体支撑臂组合的形式。前轮内部以三叉式支撑结构连接轮毂区域与轮辋，支撑臂沿轮心呈放射状布置，既保留较大的镂空视觉效果，又能传递踩踏扭矩和路面反力。后轮同样采用少辐板实体支撑，轮辋外缘设置连续轮胎接触区。此类轮体在建模时需要重点控制轮辋圆度、支撑臂与轮毂交接区的过渡圆角以及轮心同轴关系。若进入实物验证阶段，支撑臂根部是应力集中区域，应结合骑行载荷、冲击载荷和侧向转向力进行壁厚与圆角优化。

　　车架部分采用弯管意象的连续造型，主管由车头区域向后延伸并与座垫支撑形成流畅曲线。前叉为双立梁结构，两根竖向构件夹持前轮轴，并向上连接转向把手。车头立管、主梁、后叉和座垫支撑之间形成封闭与半封闭结合的承载框架，能够承受骑行者体重、踩踏反力矩以及转向时产生的侧向载荷。车把采用平直横杆配合端部握把，握把位置略高于前轮轴心，使骑行者保持相对直立的操控姿态。座垫为狭长流线型，位于前后轮之间偏后的位置，有助于将体重分配到后轮，同时避免整车重心过度靠前。

　　安装边界方面，结构校核应首先关注前轮轴与前叉下端孔位的同轴关系。前轮直径较大，轮辋外侧到车架立管、曲柄和脚踏之间必须保留足够间隙，尤其在转向和曲柄旋转同时发生时，应避免脚踏、鞋部与轮辋或支撑臂干涉。前叉开度需与前轮轮毂宽度匹配，轴承或衬套安装位应保证轮体旋转时不发生轴向窜动。后轮轴与后叉端部的连接应保持可拆卸，便于后续调整轮距、轮胎截面或支承方式。座垫下方支撑曲线需要兼顾外形连续性与承载刚度，若采用管材实物制作，弯曲半径不宜过小，以免管壁外侧减薄过大；若采用板材或增材制造，则应在受力路径上增加局部厚度。

　　人机尺寸上，车把、座垫和脚踏三者构成骑行三角。由于该车采用前轮直接驱动，脚踏位置受前轮轴心约束，座垫高度不能简单照搬现代自行车。设计时需要让骑行者在踩踏最低点仍保持腿部适度伸展，同时在前轮转动过程中保证脚部不会触及地面或轮体。大前轮虽然提高了单圈行进距离，但也会抬高踩踏轴心，因此车架下部与脚踏的离地间隙需要复核。车辆静止或低速推行时，骑行者可能需要通过脚部触地维持平衡，座垫与重心高度不宜过度追求夸张比例。

　　从建模流程看，可先以前后轮理论滚动圆为基础建立整车布局，确定轴距、轮径、车把高度和座垫位置；随后搭建前叉、主梁、后叉和座撑的中心线，再沿受力路径生成管件或实体截面。轮体部分宜先绘制轮辋回转轮廓，再建立单片支撑臂并按圆周阵列，阵列后检查支撑臂与轮毂、轮辋之间的相贯关系。脚踏、把手、座垫等外观件可在主承载结构确定后细化，避免过早追求曲面造型而忽视运动间隙。

　　总体而言，该结构强调大轮径直接驱动、无辐条整体轮和连续曲线车架的结合，既保留早期高轮自行车的机械特征，又通过现代造型语言提升展示性。工程落地时应重点平衡传动比例、骑行稳定性、轮体强度和转向间隙，使概念外形与实际人力骑行功能保持一致。
