多规格工业挤压铝型材截面结构套件

　　这套三维结构套件围绕工业铝挤压型材的典型截面形态展开，覆盖了设备框架搭建、直线导向安装、防护围挡、台面支撑以及轻型输送线侧梁等多个现场使用场景。日常在自动化产线、检测工位、实验台架、机柜骨架和小型工作站设计中，铝型材并不只是一根长条杆件，它承担着定位基准、载荷传递、附件挂载和外观包覆等多重作用，因此截面槽口位置、壁厚分布、圆角过渡和端部配合方式都会直接影响后续装配效率。

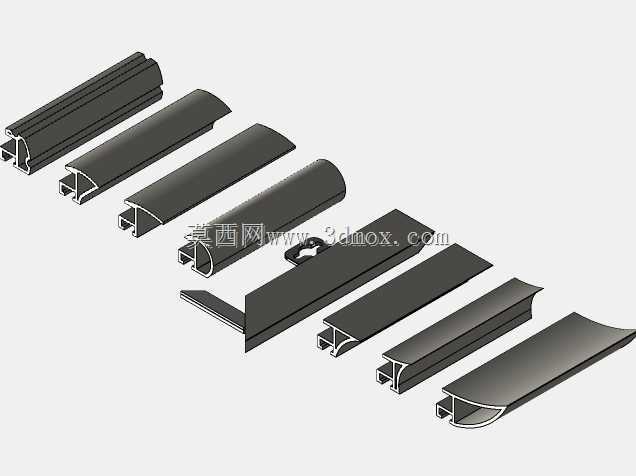

　　从结构形态看，套件中包含不同宽度与高度的型材段，既有带封闭腔体的高刚性截面，也有带敞开槽道的盖板类截面，还有适合作为滑轨或嵌条使用的窄型截面。封闭腔体部分主要承受弯曲和扭转载荷，适合布置在框架立柱、横梁以及跨距较大的支撑位置；敞开槽道则用于嵌入T型螺栓、滑块螺母、封边条或传感器安装座，能够在不焊接、不打孔的情况下完成附件固定。对于需要频繁调整工位高度、加装光电开关、布置拖链或安装防护板的设备来说，这种槽道设计可以显著减少现场二次加工量。

　　设计思路上，各型材段的槽口宽度、筋板厚度和外轮廓圆角保持了较好的系列化特征，便于在同一套框架中混合使用。较宽的型材可作为主承载梁，承受台面、工件和执行机构的静载；较窄的型材可作为压条、导向边或门板加强筋，承担限位和密封作用；带弧形外缘的截面则适合用于扶手、护罩边缘或人员易接触位置，能够降低尖角磕碰风险。部分型材端部预留了与端盖、角件、脚轮支座或调平脚垫连接的边界，装配时可通过端面攻丝、内置螺母或角槽连接件完成固定。

　　在安装边界方面，型材长度方向属于连续挤出特征，实际项目中可按需求裁切，但截面外形决定了相邻部件的最小避让空间。布置多层横梁时，需要预留槽口内螺母滑入和扳手旋转的空间；与板材连接时，应考虑板材厚度、嵌条压缩量以及螺钉头是否沉入槽内；作为导轨使用时，槽道直线度、支撑点间距和端部挡块位置都要同步校核。若框架上挂载电机、气缸或振动机构，单纯依赖槽内摩擦力并不稳妥，应在受力点增加定位销、端面连接板或加强角件，避免长期循环载荷下出现滑移。

　　建模时将不同截面分段展开，有助于工程人员直观比较每种型材的腔体形状、槽口朝向和配合关系。封闭腔壁与开口槽之间的过渡圆角不能忽略，它既反映挤压工艺中材料流动的可行性，也能减少应力集中。过薄的悬臂边在模具挤出和后期搬运时容易变形，过厚的局部壁厚则可能增加重量并造成成本浪费，因此筋板布置通常在抗弯需求、成型难度和材料消耗之间取得平衡。

　　实际选型过程中，不能只看型材外观是否接近，还要结合受力方向判断截面惯性矩。竖直立柱更关注轴向承压与框架整体稳定性，长横梁更关注水平方向挠度，导向型材则要关注槽口对称度和滑动件间隙。对于需要安装透明亚克力板、钣金门板或金属网格的防护区域，可选用带嵌槽的截面，让板材沿槽道插入后再用端盖和密封条固定；对于需要走线的工位，可利用槽腔容纳线缆，并配合线槽盖形成整洁外观。

　　这套模型适合用于铝型材框架概念设计、装配干涉检查、截面库建立以及教学演示。通过对多种截面并列排布，可以清楚看到承载型、装饰型、导向型和封边型型材之间的差异，也能在方案阶段提前判断角件、螺栓、螺母、端盖和密封条的选型方向，减少后续详细设计中反复改截面、换连接件的工作量。
