教学演示用可沉浮迷你潜水器结构

　　这套小型潜水器结构主要面向科普实验、课堂演示和水下航行原理认知场景，用来把抽象的浮力变化、压载舱进气排水、推进转向和观察窗密封等内容转化为可观察、可拆装、可验证的实体对象。它不是按大型载人潜艇的工程尺度进行设计，而是以桌面级演示装置为目标，在有限空间内保留潜水器最容易被理解的外形特征和功能分区，使学生、结构设计人员或模型制作者能够围绕船体、舷窗、压载舱、尾部推进器和顶部阀件建立清晰的空间关系。

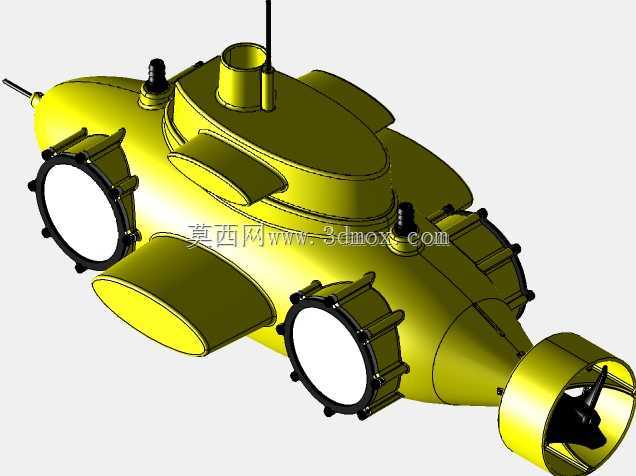

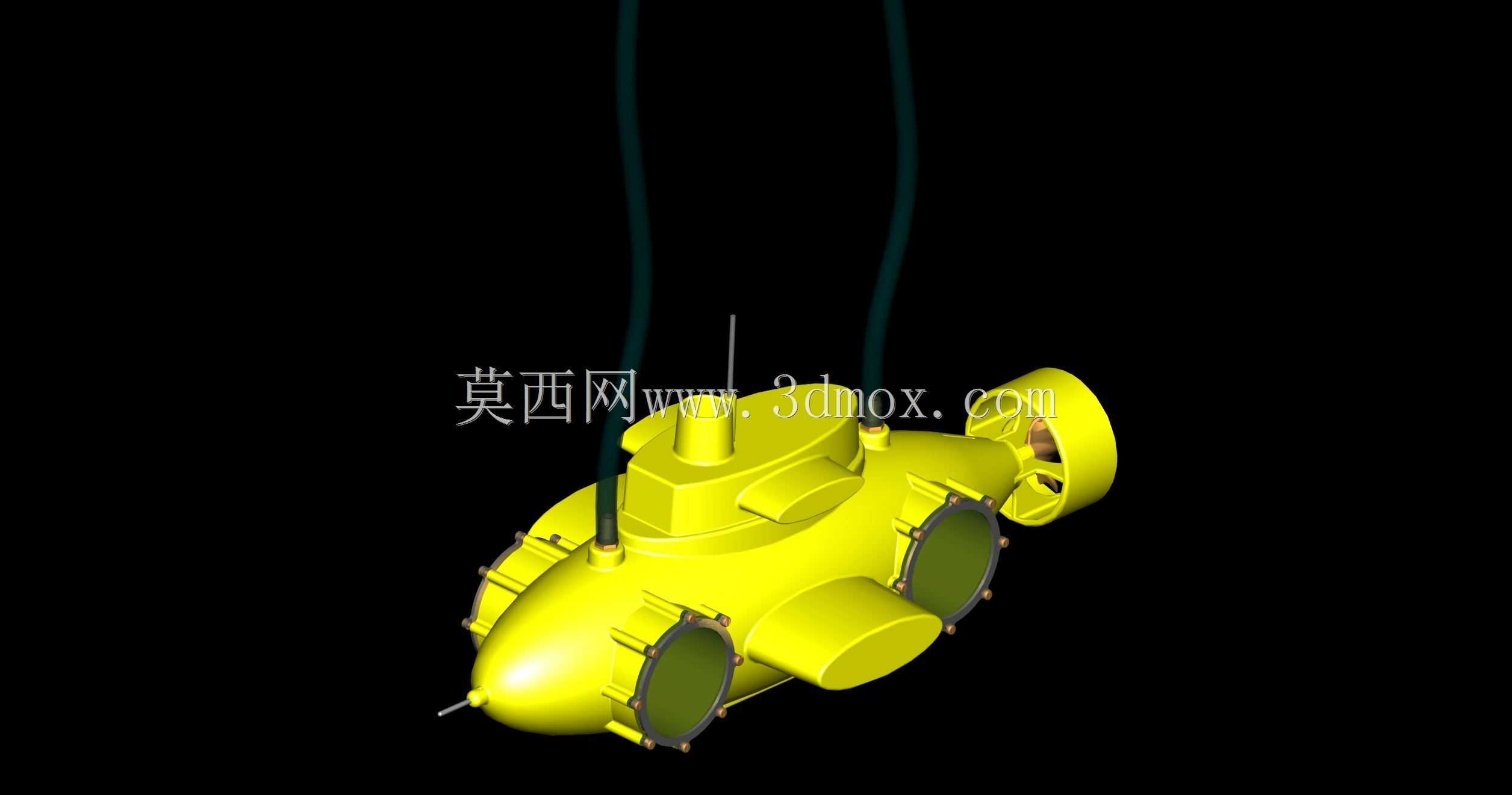

　　外形上，装置采用圆润的承压船体作为主体，艏部收窄并设置前端探杆，艉部过渡到导管螺旋桨区域。船体两侧布置多组圆形观察窗，窗座沿壳体外表面分布，既承担视觉识别作用，也用于表达真实潜水器中观察、照明或传感窗口的安装逻辑。顶部保留小型指挥台结构，并布置通气、控制或牵引相关的接口形态；两根向上延伸的管路暗示外部气源或控制线缆的连接路径，便于演示空气进入压载舱后引起浮力变化的过程。

　　从功能逻辑看，装置的核心在于压载舱与船体浮力之间的配合。按下短行程气缸对应的红色控制按钮时，外部空气进入压载舱，舱内水体被排出，整体平均密度下降，潜水器获得向上的净浮力，表现为上浮；释放按钮后，进气状态改变，水重新进入压载舱，装置总重量相对排水体积增加，便会下沉。该过程在三维结构中需要重点表达气路连接、舱室边界、按钮安装位置和管路走向，避免只做出潜艇外观而缺少可解释的工作原理。

　　船体设计兼顾打印成型与装配便利。主体壳体可作为一部分整体成型，壁厚需要在模型尺度下保持均匀，避免在曲率变化较大的艏部、艉部和指挥台根部出现材料堆积。舷窗区域采用独立窗座与透明窗体的组合思路，金属或不锈钢质感的窗框承担压紧和限位作用，透明部分采用PMMA类材料表达，既符合教学模型中对可视性的要求，也能模拟实际水下观察窗常用透明材料的工程习惯。窗座周围的紧固件以环形阵列方式布置，建模时应保证孔位、压边和窗体直径之间留有合理装配余量。

　　尾部推进区域采用导管式螺旋桨形态，导管与艉部壳体相连，桨叶位于导管内部。这种布置在演示模型中有两个作用：一是降低外露桨叶触碰桌面或缠绕细线的风险，二是让水流通道更加直观，便于解释推力产生方向和船体前进姿态。推进器与船体之间应保留安装法兰或连接座，使电机、桨轴、密封件和导管在结构层级上能够分开表达；若用于进一步工程化，还可在该位置扩展轴系支撑、密封圈和动力舱固定筋。

　　安装边界方面，整体宽度由两侧舷窗外缘决定，运输或放置时不能只按船体圆柱直径估算占用空间；高度则由底部船体、顶部指挥台以及向上引出的管路共同决定，管路属于细长突出件，在包装、陈列和拆装时应设置避让区域。艉部导管螺旋桨的外径、艏部探杆长度和顶部按钮位置都属于外部干涉检查重点。若将模型放入透明水槽演示，水槽内壁宽度需大于两侧窗体最大外宽，水面以上还要预留管路和操作按钮空间，防止按钮被槽壁遮挡或管路过度弯曲。

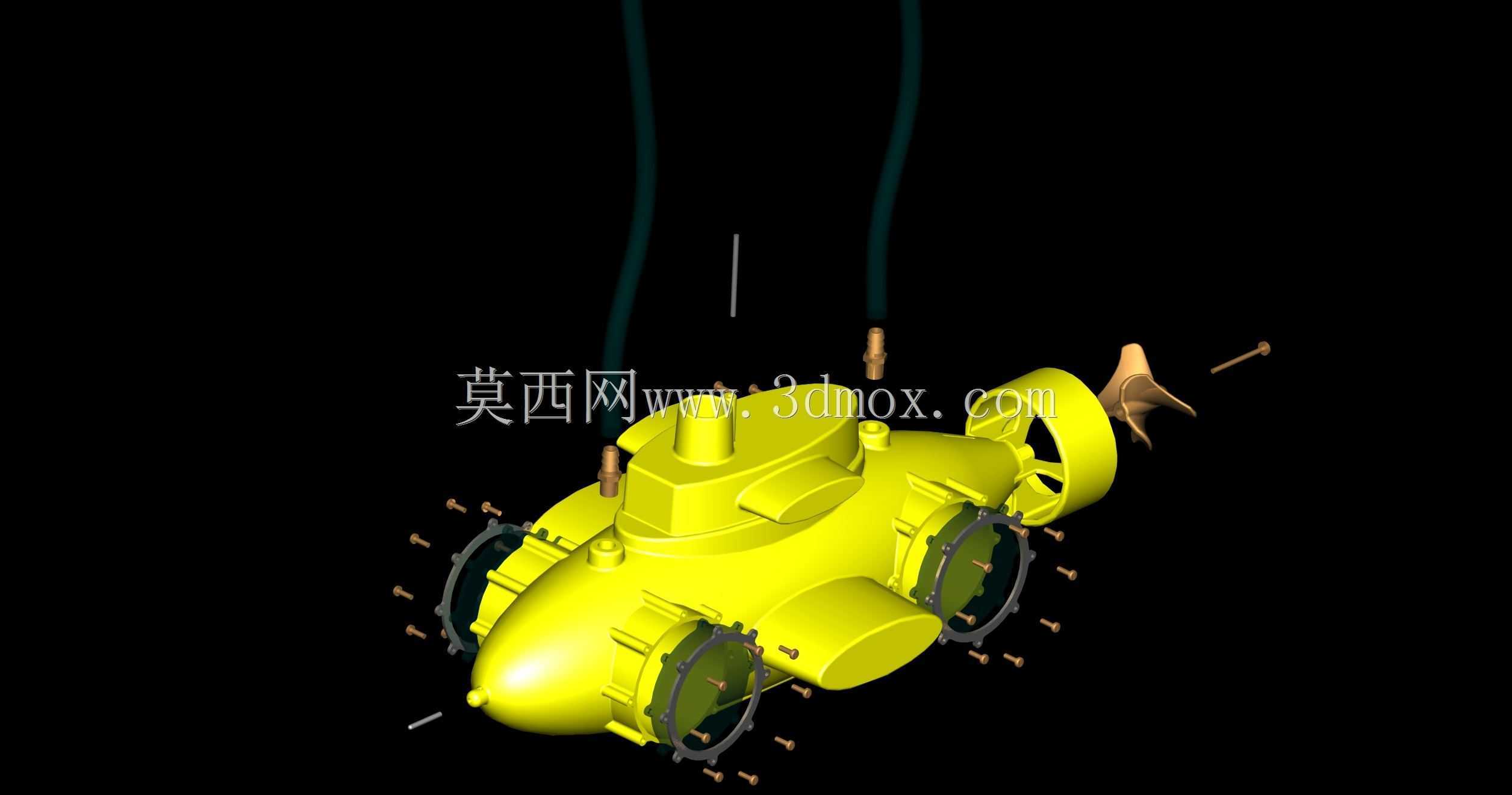

　　结构建模时，可把装置拆分为主船体、指挥台、舷窗组件、压载舱示意件、艉部推进器、外部管路和控制按钮若干层级。主船体负责外形连续性，舷窗组件负责密封与透明观察，指挥台承担顶部接口集中布置，推进模块负责动力表达，管路则把气动沉浮逻辑串联起来。各模块之间的分模线或装配线应尽量顺着壳体曲率布置，减少突兀的直角接缝。对于需要实物制作的场景，窗体与窗座之间建议设计台阶面和环形密封槽，按钮面板与壳体连接处增加局部加厚，管路接头处保留插拔或粘接长度。

　　在教学使用中，该装置可直接配合水槽讲解阿基米德原理、压载水舱工作过程、水下航行器姿态控制和推进器布局；在结构设计练习中，它又适合作为曲面壳体、环形窗座、阵列紧固件、导管桨叶和外部管路综合建模的案例。整体设计不追求复杂军用工况，而强调功能可读、结构可拆、边界明确，使观察者能够从外形迅速理解潜水器如何通过改变压载状态实现上浮与下沉。
