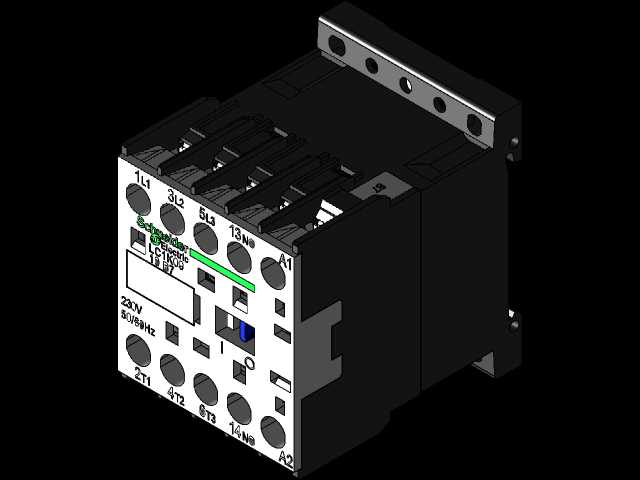

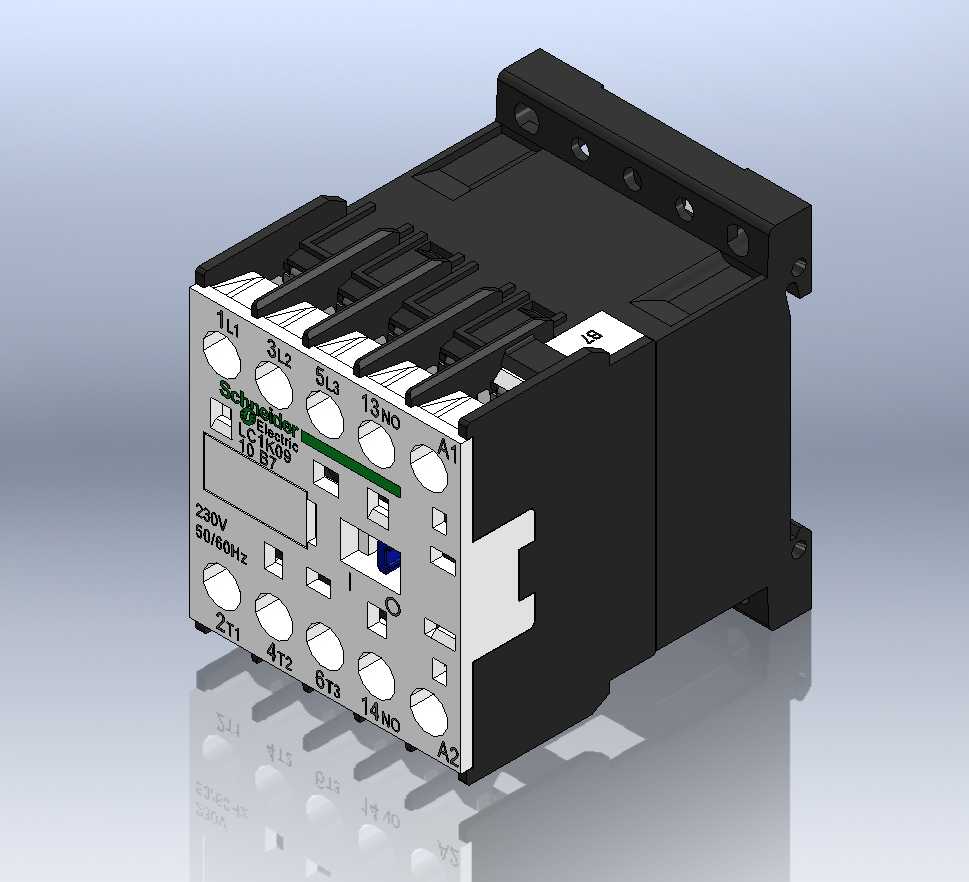

施耐德LC1K09小型交流接触器三维结构

这款小型交流接触器是低压工控回路里的核心控制元件，主要应用在小型自动化设备、机床控制回路、楼宇配电控制、小型电机启停回路这类场景中，承担着小电流控制大负载回路通断的核心作用，能够频繁接通分断主回路，搭配热继电器还可以实现过载保护功能，是工业控制场景里普及率极高的基础电气元件。从实际用途来看，这款接触器额定工作电流适配9A等级的负载，线圈电压适配常见的230V交流供电场景，主回路设置三对主触点用于三相主电路通断，同时附带常开辅助触点，能够满足自锁、信号反馈这类常规控制需求，整体结构紧凑，非常适合安装在空间局促的小型电控箱内部，不会占用过多导轨安装空间。从产品功能特性来看，这款接触器采用直动式触头结构，触头部分做了防氧化镀层处理，能够降低长期通断过程中的接触电阻，减少发热损耗；外壳采用阻燃工程塑料材质，满足电气安全的阻燃等级要求，能够避免故障状态下的火情蔓延；接线端子采用压线式结构，适配不同线径的多股、单股铜芯导线，接线后固定牢靠，不会因为设备运行振动出现松脱问题。在产品设计思路上，这款接触器优先考虑了安装便捷性与空间利用率，整体采用模块化紧凑布局，将电磁驱动机构、触头系统、灭弧结构整合在极小的壳体内部，灭弧结构采用小型栅格灭弧设计，能够快速分断触头分合时产生的电弧，延长触头使用寿命；顶部的操作指示件可以直观显示触头的分合状态，方便现场运维人员快速判断设备工作状态；侧面预留了辅助触点模块的扩展接口，可以根据实际控制需求加装额外的辅助触点，不需要更换整体接触器就可以拓展控制功能。从外形尺寸与安装边界来看，这款接触器采用标准35mm导轨安装结构，安装卡扣设计在壳体底部，卡装到导轨后固定牢靠，拆卸时只需要拨动卡扣就可以快速取下，不需要额外拆卸固定螺丝；整体宽度控制在极小的尺寸范围内，多台并排安装时不会出现干涉问题，接线端子的排布间距预留了足够的操作空间，使用常规螺丝刀就可以完成接线操作，不会因为端子间距过小导致接线困难；壳体的散热槽设置在侧面，既可以保证内部电磁线圈工作时的热量散出，又可以避免外部灰尘大量进入壳体内部，兼顾散热与防护能力。
