TP4056锂电池充电保护电路板结构设计

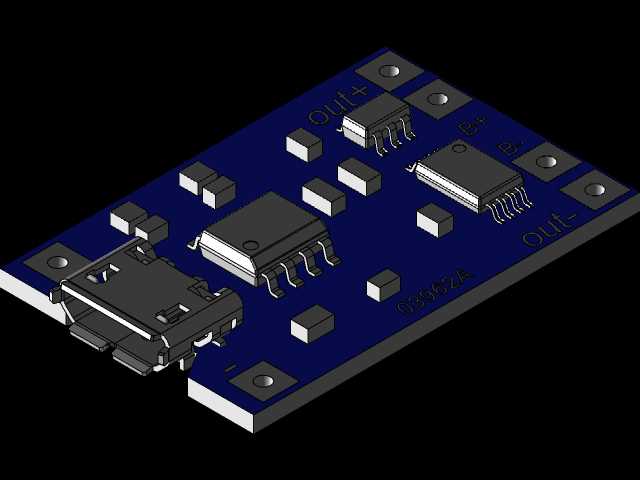

这款TP4056充电保护模块是面向小容量单节锂电池充电场景开发的功能型电路板，广泛应用在便携数码外设、小型物联网终端、手持检测设备、DIY电子制作、小型储能供电模组等场景中，承担锂电池恒流恒压充电与过充过放保护的核心功能，是小功率锂电供电设备中不可或缺的基础功能部件。模块整体采用长方形PCB板基设计，板边预留四个对称的安装固定孔位，可直接通过M2规格螺丝固定在设备壳体内部的安装柱上，也可配合排针直接焊接在主控载板上，适配不同的装配需求。板载接口布局充分考虑实际接线便利性，输入端采用通用Micro USB接口，可直接适配常规手机充电线取电，无需额外定制接线端子；输出端预留Out+、Out-标识的焊盘区域，可直接焊接导线连接锂电池正负极与后级负载，接线标识清晰，能有效避免生产或DIY过程中的接线反接失误。核心功能设计上，板载TP4056线性充电芯片与配套的锂电池保护芯片，可实现单节3.7V锂电池的完整充电流程：接入5V输入电源后自动进入预充、恒流、恒压三阶段充电模式，充电截止电压精准控制在4.2V，同时配套的保护电路可实时监测电池电压状态，在电池出现过充、过放、输出短路、过流等异常状态时自动切断回路，避免电池因异常工况出现损坏或安全隐患。板上元器件布局遵循信号流向与散热需求排布，功率回路走线做了加宽处理，充电芯片下方预留铺铜区域提升散热能力，被动元件均采用贴片封装，整体板厚控制在1.6mm常规PCB厚度，整体外形紧凑小巧，可嵌入到内部空间局促的小型电子设备内部，不会占用过多设备内部安装空间。在安装边界设计上，模块整体外轮廓无突出异形结构，所有贴片元件均不超出PCB板边缘范围，安装时仅需预留对应长宽的平面安装区域，同时在USB接口位置预留对应的插线操作空间即可完成装配，适配各类小型电子设备的内部空间布局要求，可有效降低终端产品的电源部分开发周期，无需从零搭建充电保护电路，直接集成该模块即可快速实现稳定的锂电充电保护功能。
