小型铝型材架构桌面式数控切割设备

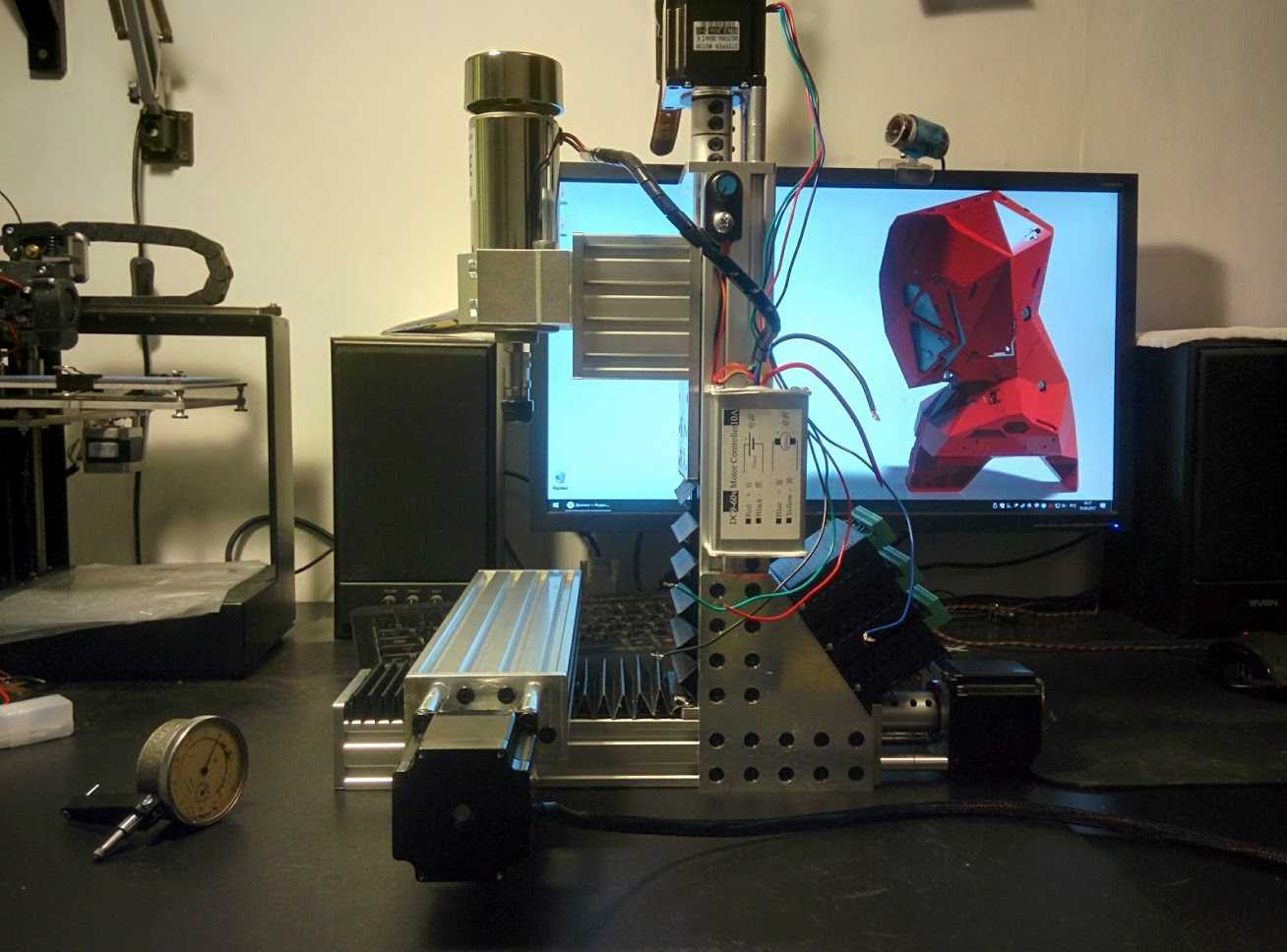

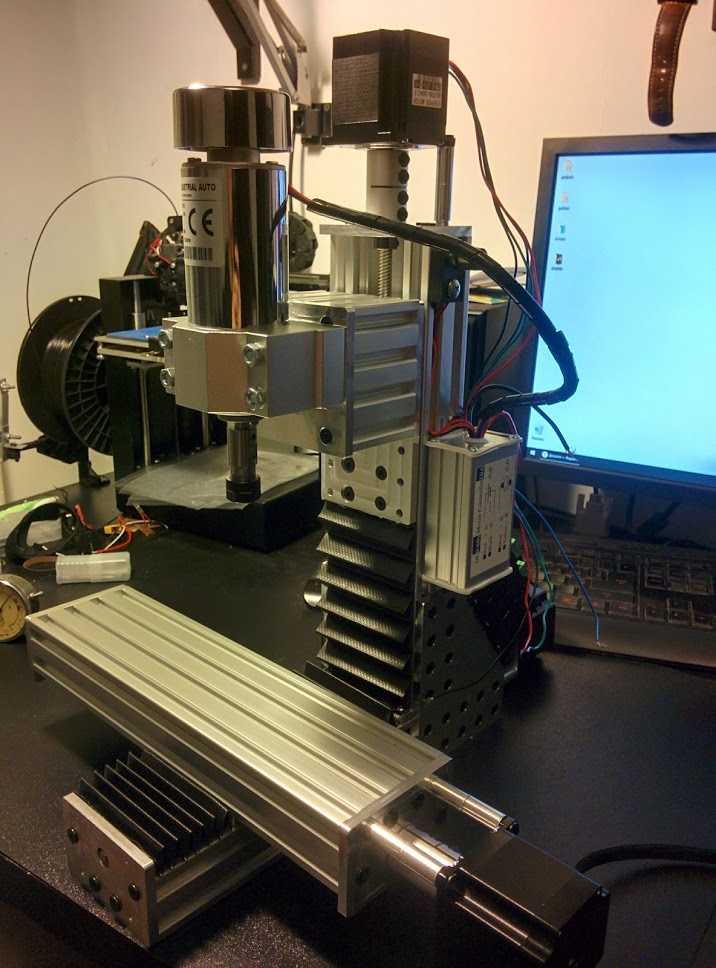

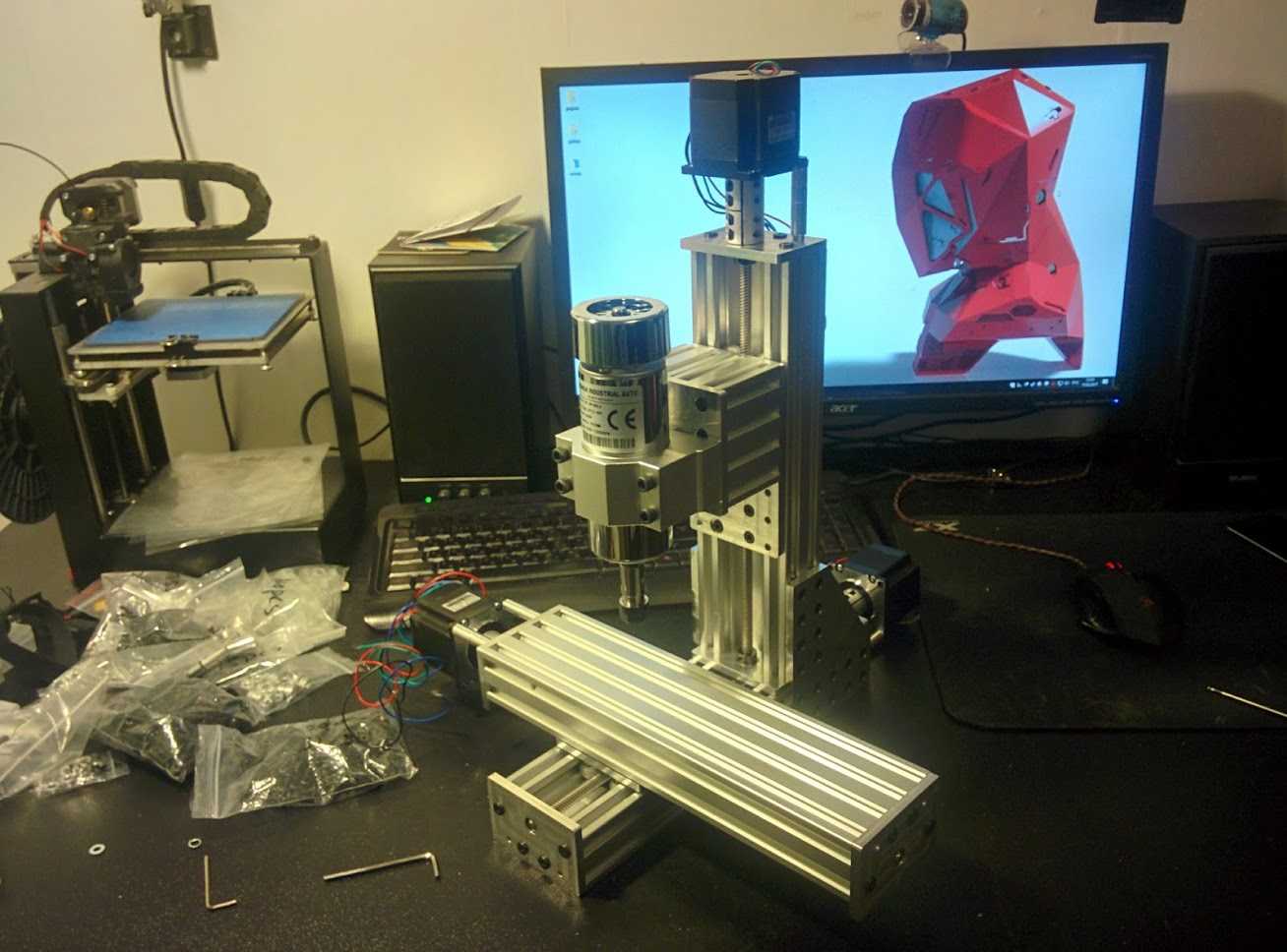

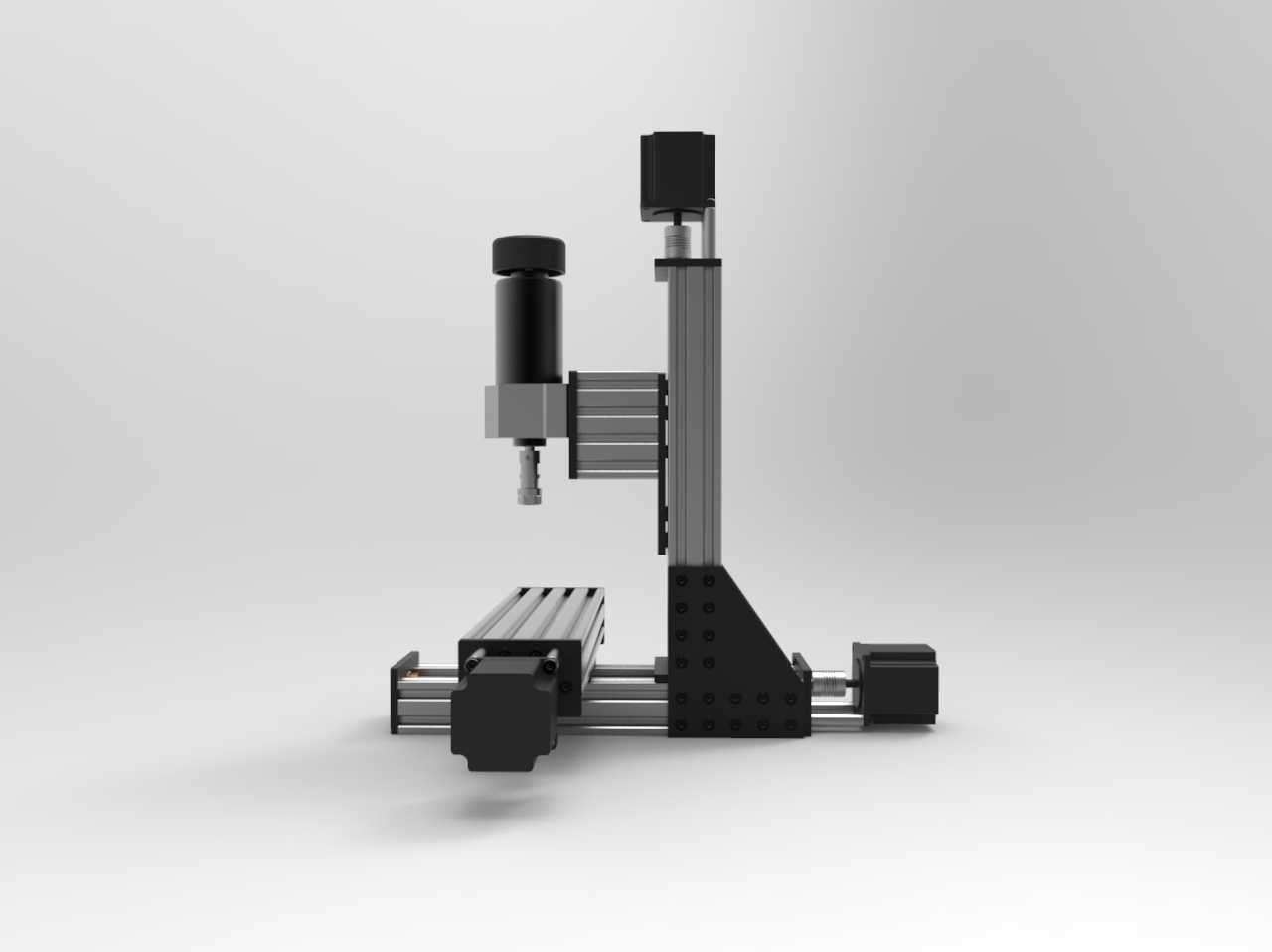

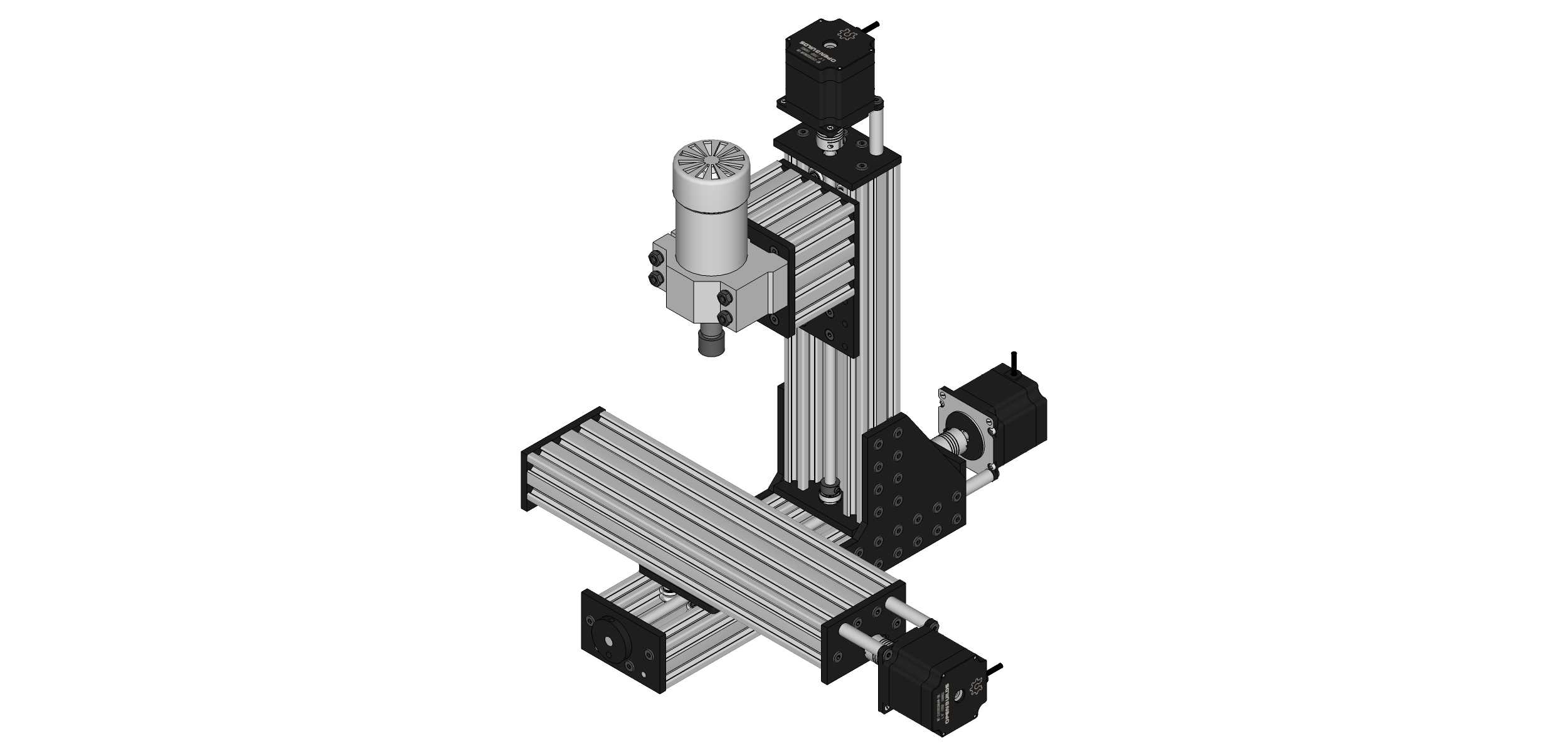

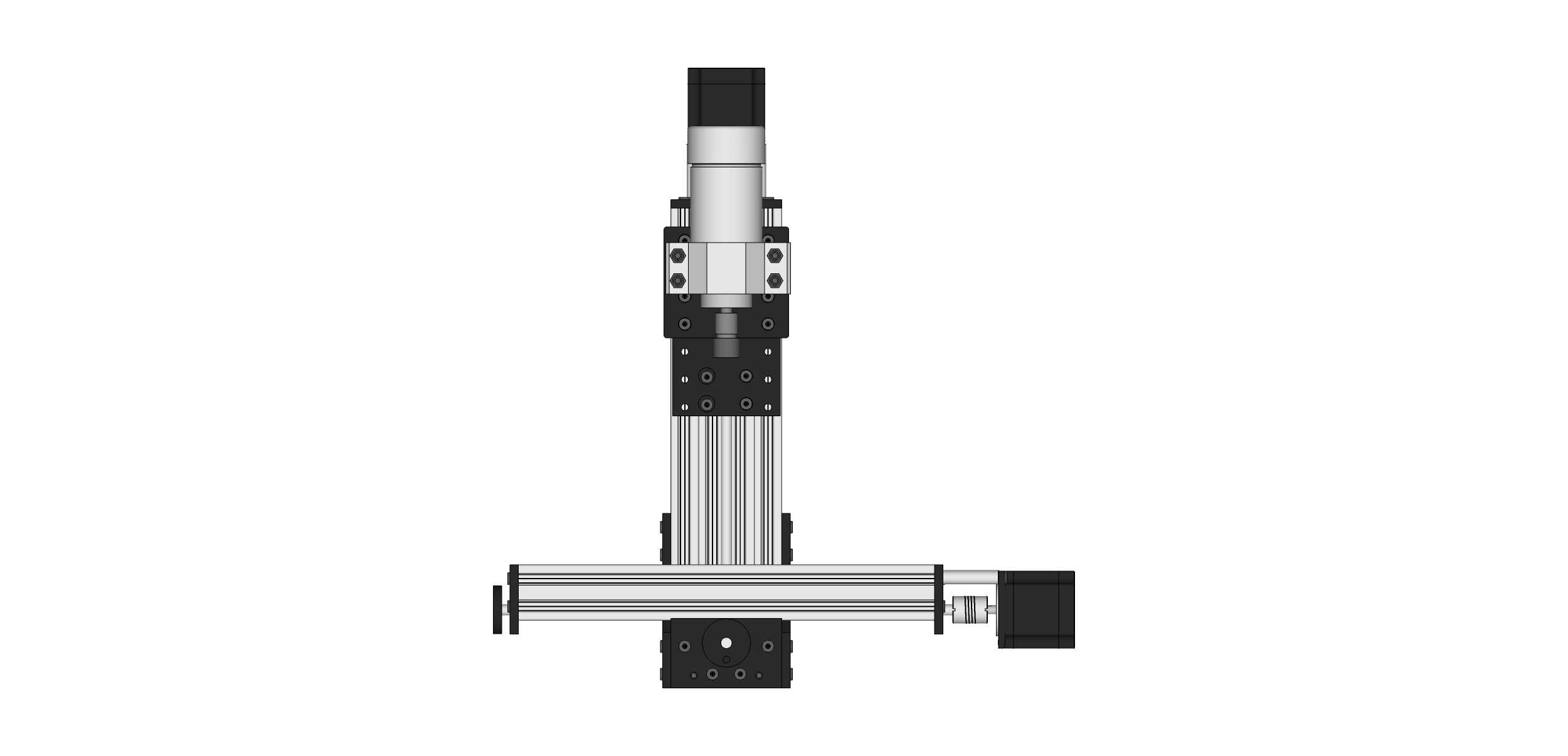

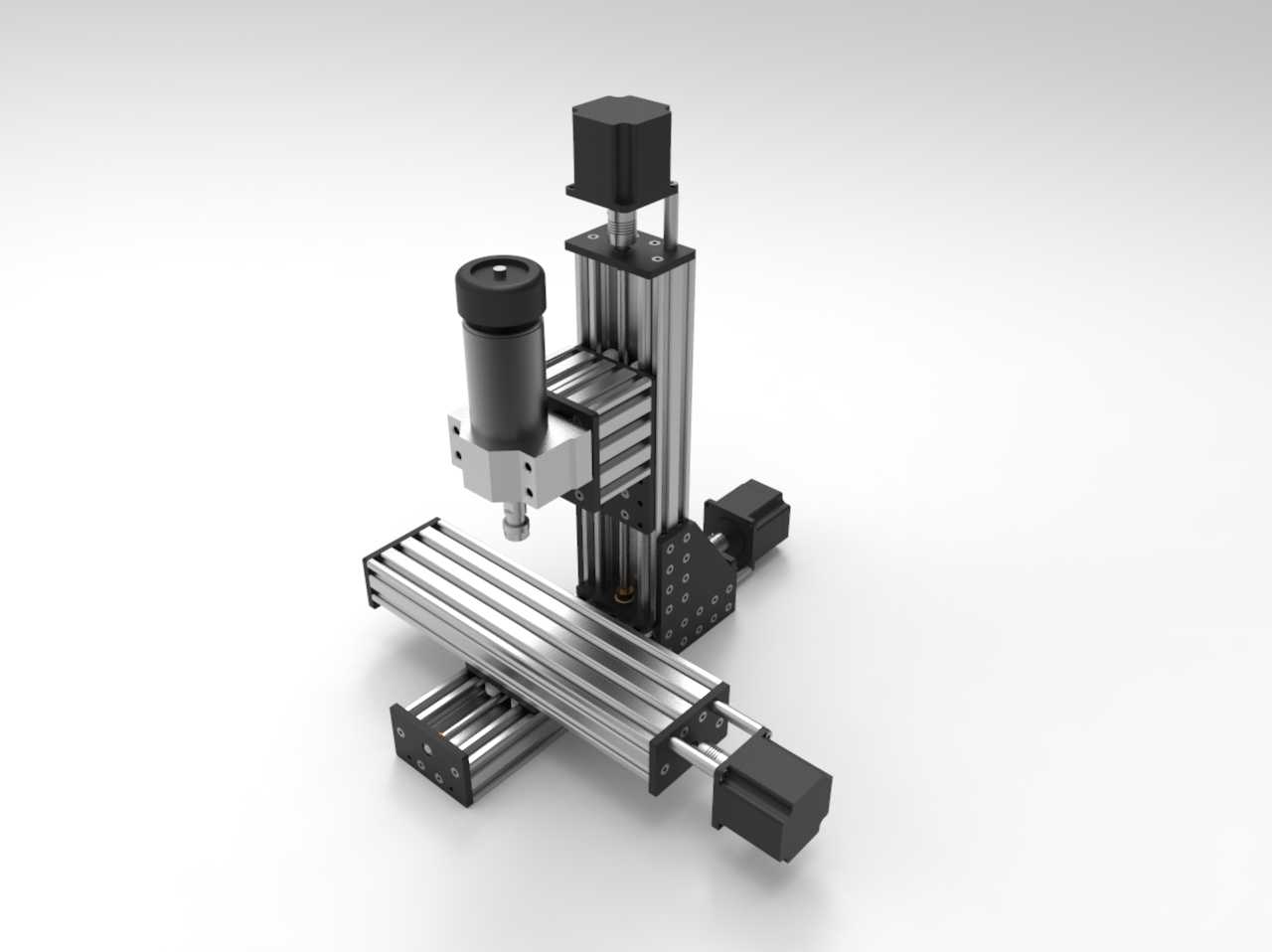

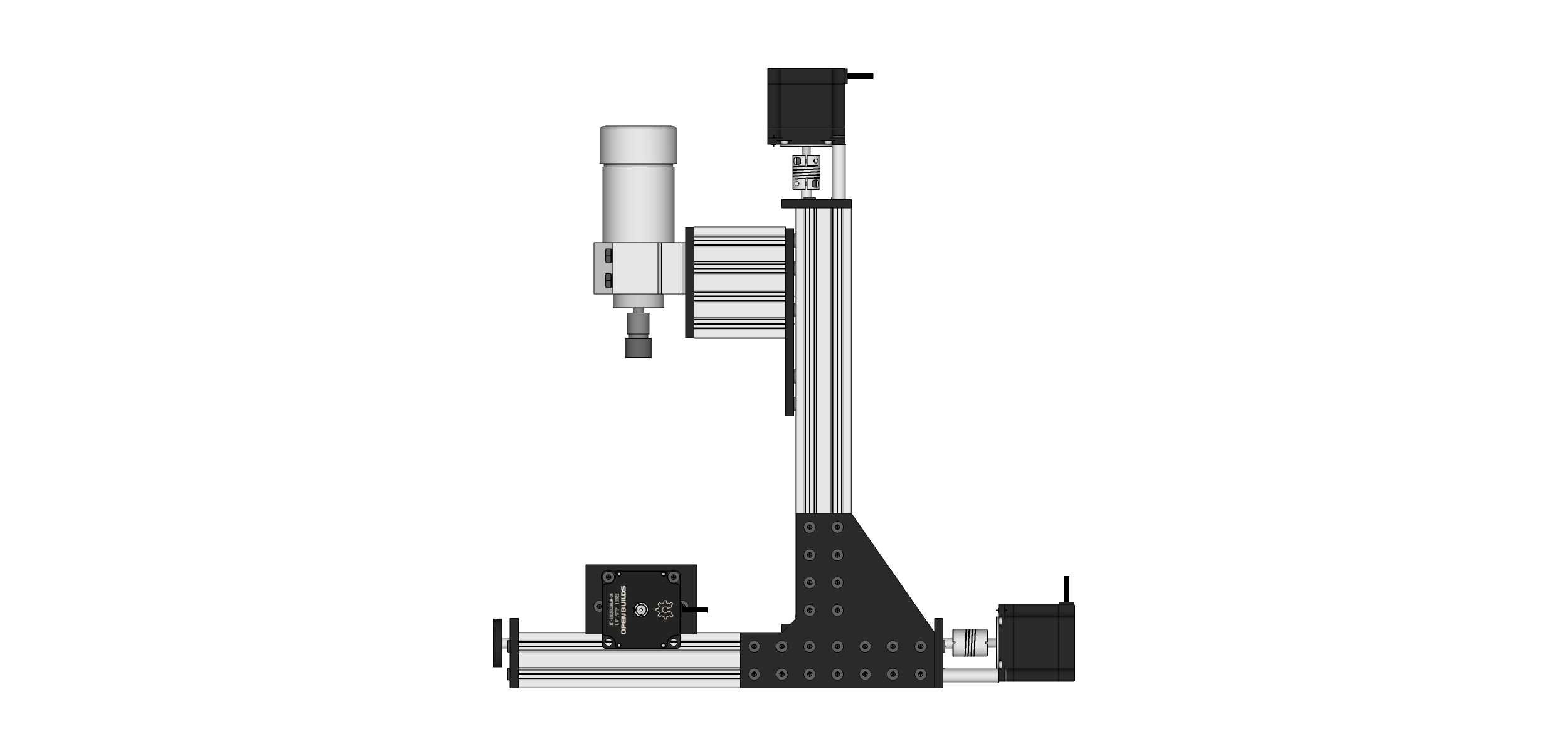

这款小型数控切割设备主要面向个人加工工坊、创客空间、小型精密零件加工场景设计，可适配软金属、亚克力、PCB板、实木薄片等多种材质的平面铣削、轮廓切割、钻孔打点作业，能够满足小批量定制零件加工、创意模型制作、电子线路板打样等实际生产需求，相比大型工业数控设备，它的占地空间极小，可直接放置在常规工作台面上使用，无需专门预留大型设备安装场地，适配小型经营主体的空间使用条件。设备整体采用工业铝型材拼接搭建主体框架，铝型材自带的标准槽道可灵活调整各轴的安装位置与行程边界，用户可根据自身加工需求拓展工作行程，无需重新定制整体机架结构，大幅降低了后续改装升级的成本。传动部分采用梯形丝杠搭配线性导轨的组合结构，配合NEMA23规格步进电机提供驱动力，8mm导程的梯形丝杠兼顾了进给速度与传动精度，可在低速进给时保证足够的切削扭矩，避免加工过程中出现丢步、震刀的问题，能够稳定完成0.1mm精度级别的切削加工作业。主轴部分采用垂直安装的高速切削主轴，搭配专用夹具可适配不同直径的铣刀、钻头，主轴安装座预留了深度调节空间，可根据加工件的厚度调整Z轴下刀的极限位置，避免超程撞机。三个运动轴的电机均采用外置安装方式，通过联轴器与丝杠直连，减少了传动环节的间隙累积，同时外置的电机布局也方便日常维护时的拆装检修，无需拆解主体机架即可完成电机更换、皮带张紧等维护操作。设备的安装边界充分考虑了桌面使用场景，底部的X轴导轨两端预留了固定安装孔，可通过螺栓直接固定在工作台面上，避免高速进给时设备出现位移晃动，Y轴的滑台台面预留了通用T型槽，可快速固定不同尺寸的工件夹具，无需额外打孔适配。整体结构没有冗余的外罩设计，所有传动部件均外露布局，方便加工过程中随时观察切削状态，及时清理加工产生的切屑，同时也降低了整体的制造成本，让小型加工主体也能负担得起数控加工的设备投入。
