牧田款五串两并动力锂电池组结构设计

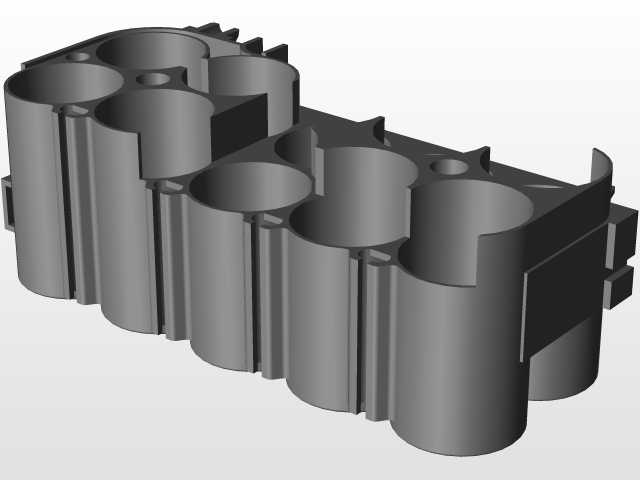

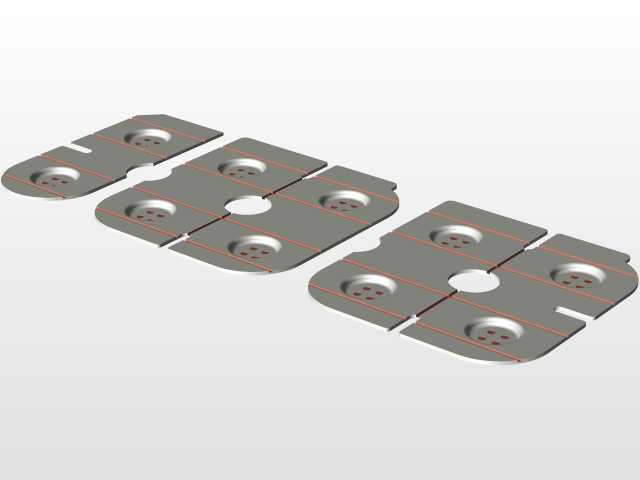

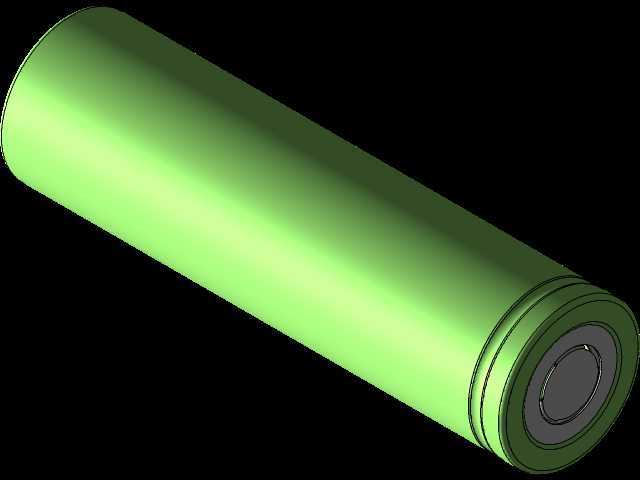

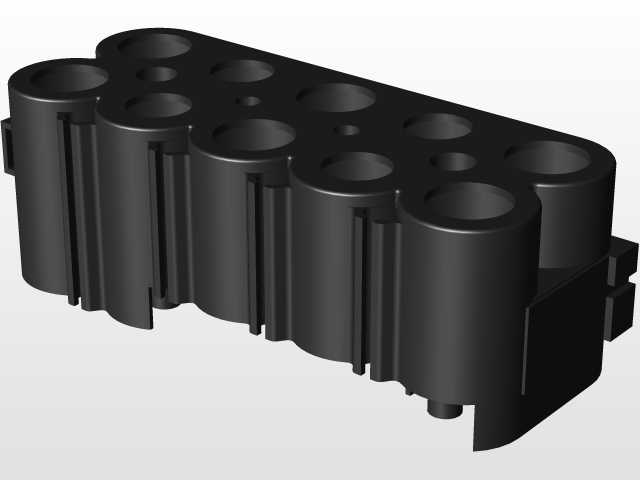

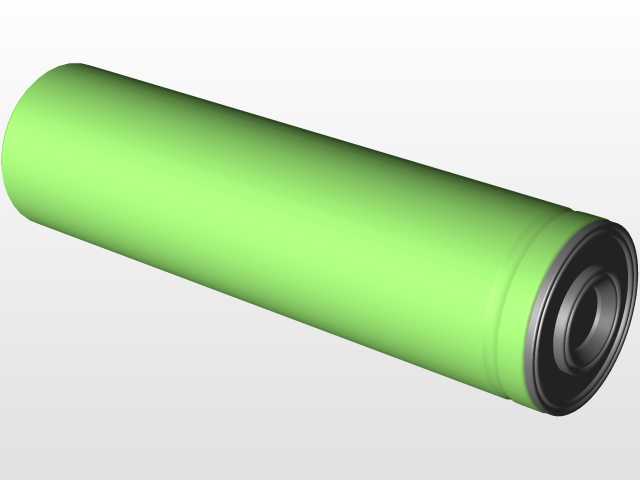

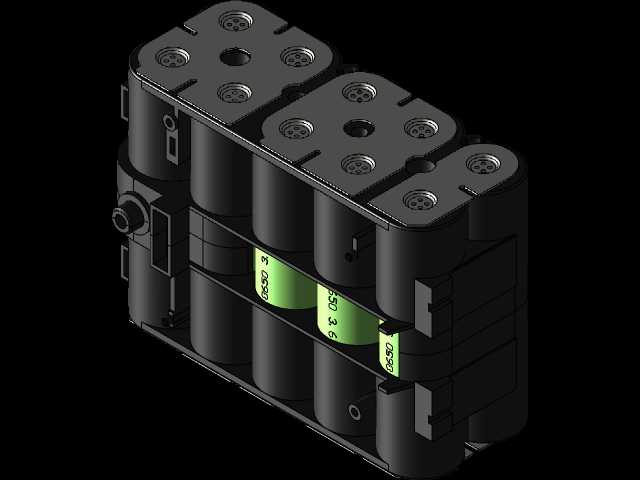

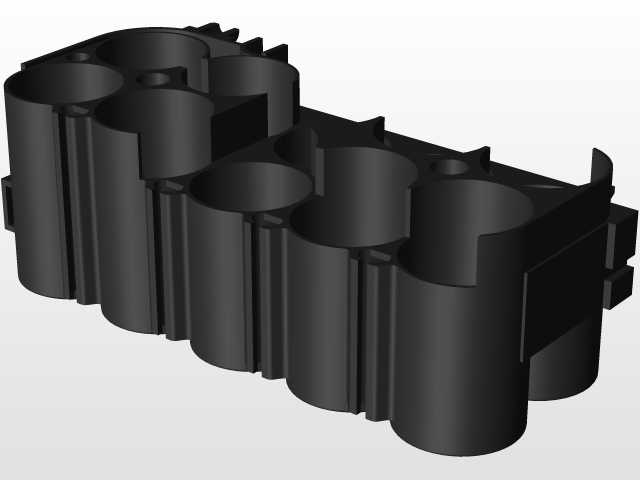

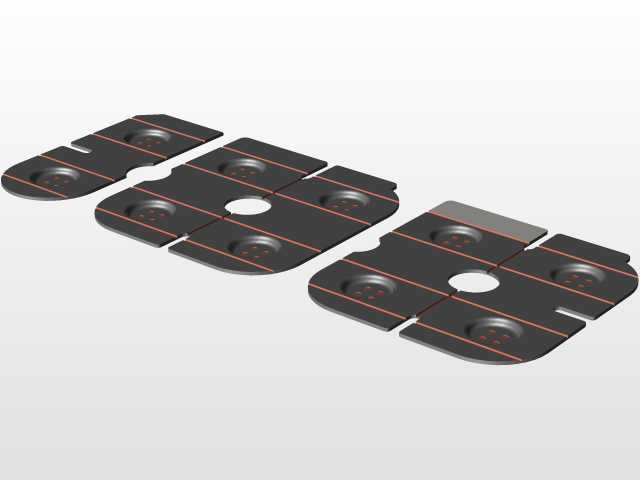

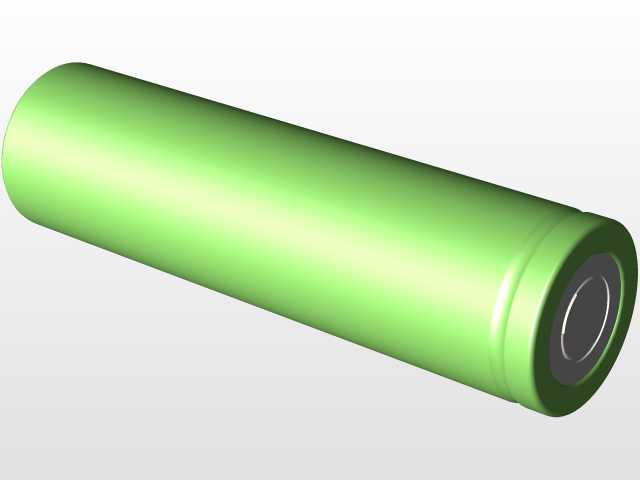

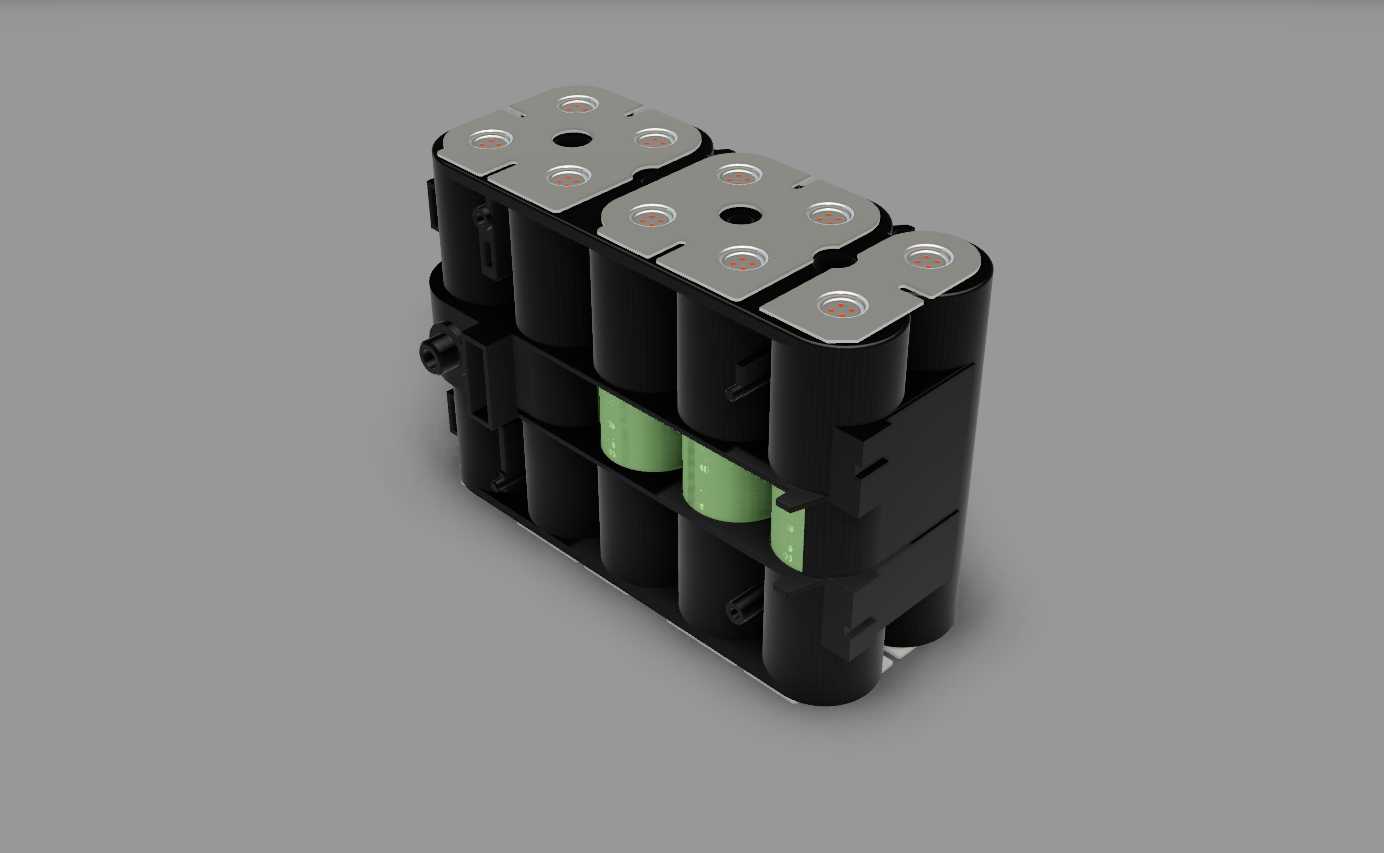

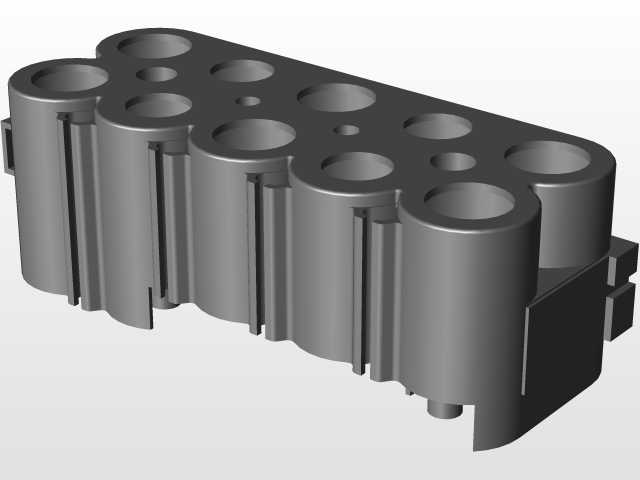

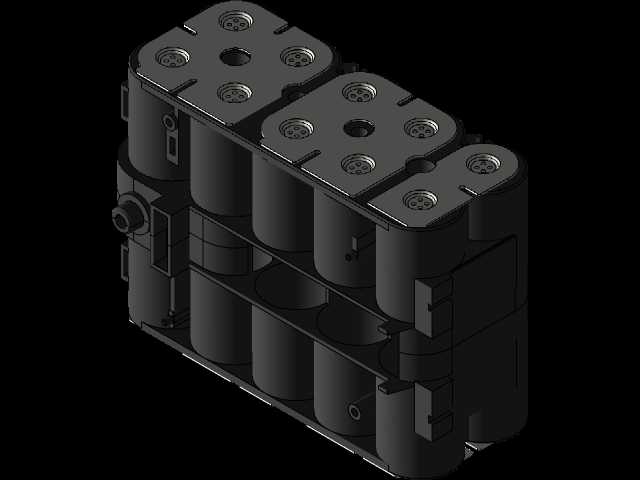

该动力锂电池组主要面向便携电动工具、轻型电动出行载具、小型户外储能供电场景设计，可适配高功率手持电动设备、短途助力代步装置的供电需求，能够在大电流放电工况下保持稳定的电压输出，为设备提供持续可靠的动力来源，解决传统铅酸电池重量大、放电倍率不足、循环寿命短的使用痛点。整体采用五串两并的电芯排布架构，单组共搭载10颗圆柱动力电芯，串联架构实现额定输出电压的提升，匹配电动工具类设备的驱动电压要求，并联架构实现整体容量的扩充，延长设备单次充电后的连续作业时长，同时并联结构可均衡单颗电芯的放电负载，降低单颗电芯的工作电流压力，减少大电流放电下的电芯发热问题，提升整组电池的工作稳定性与循环使用寿命。设计过程中优先考虑电芯的固定可靠性与散热需求，电芯之间预留均匀的装配间隙，既可以避免电芯工作发热时的热量堆积，也为电芯的膨胀预留安全空间，防止长期充放电循环后电芯挤压造成的内部短路风险；外部采用高强度绝缘塑壳作为承载结构，塑壳设置对应电芯卡位的定位槽，每颗电芯都能获得独立的径向与轴向限位，在设备受到跌落、振动冲击时，电芯不会出现移位、极耳拉扯断裂的问题，同时塑壳材质具备优异的绝缘性能，可避免电芯外壳与外部导电部件接触造成的短路隐患。整组电池的外形尺寸充分适配对应型号电动工具的电池仓安装边界，连接极片的排布位置与工具端的接插触点完全匹配，可直接实现无改装替换安装；顶部的连接汇流排采用低内阻导电材质，大电流通过时的压降低、发热小，汇流排与电芯极耳的连接位置做了冗余接触面积设计，可承受持续大电流放电的负载冲击，不会出现局部过热烧蚀的问题。整体结构紧凑，空间利用率高，在有限的电池仓体积内实现了容量与放电能力的最优平衡，同时兼顾了装配便捷性与使用安全性，能够满足高频率作业场景下的反复充放电使用需求。
