2.1X6.0MM面板安装式DC电源插座结构

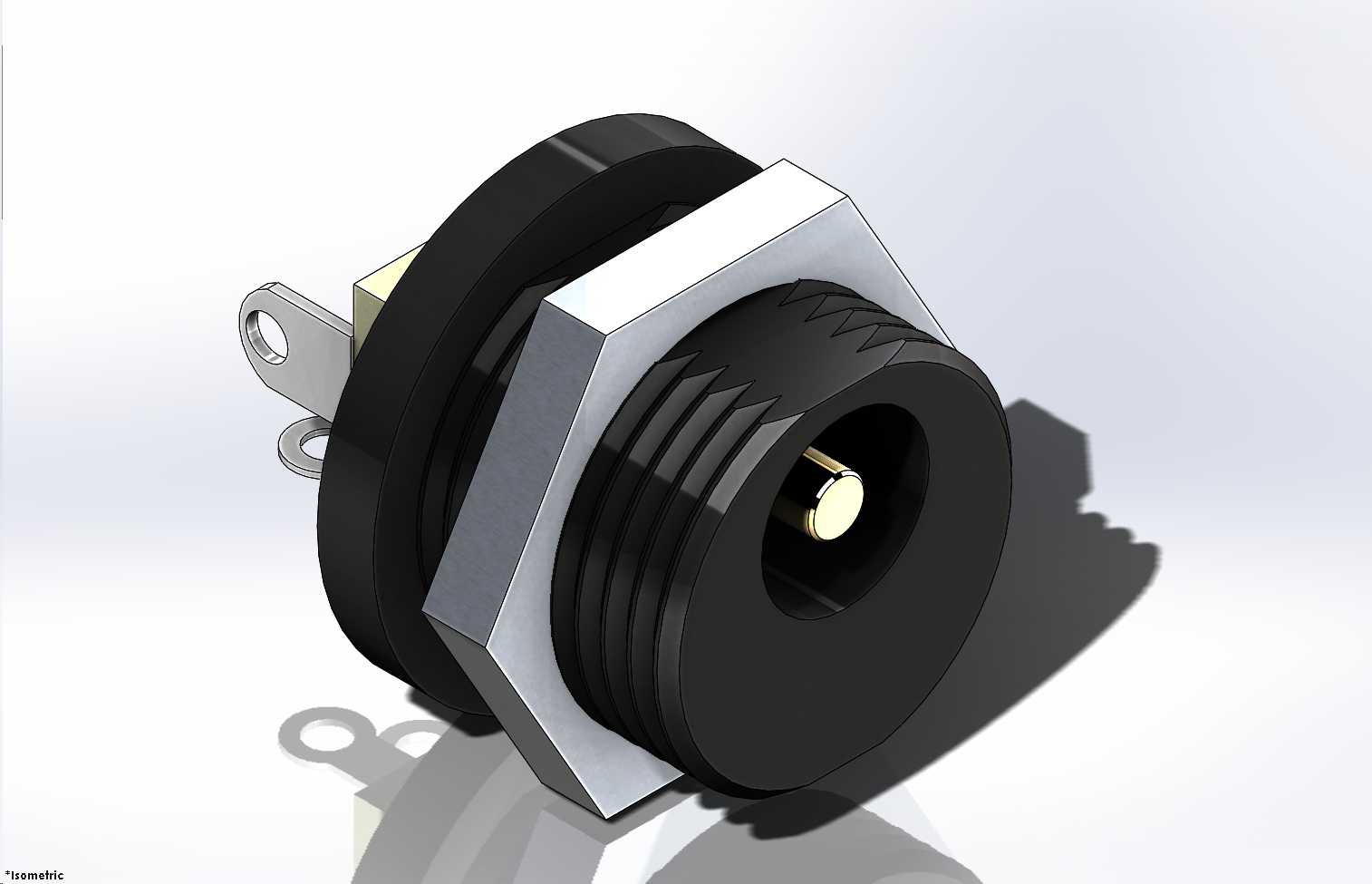

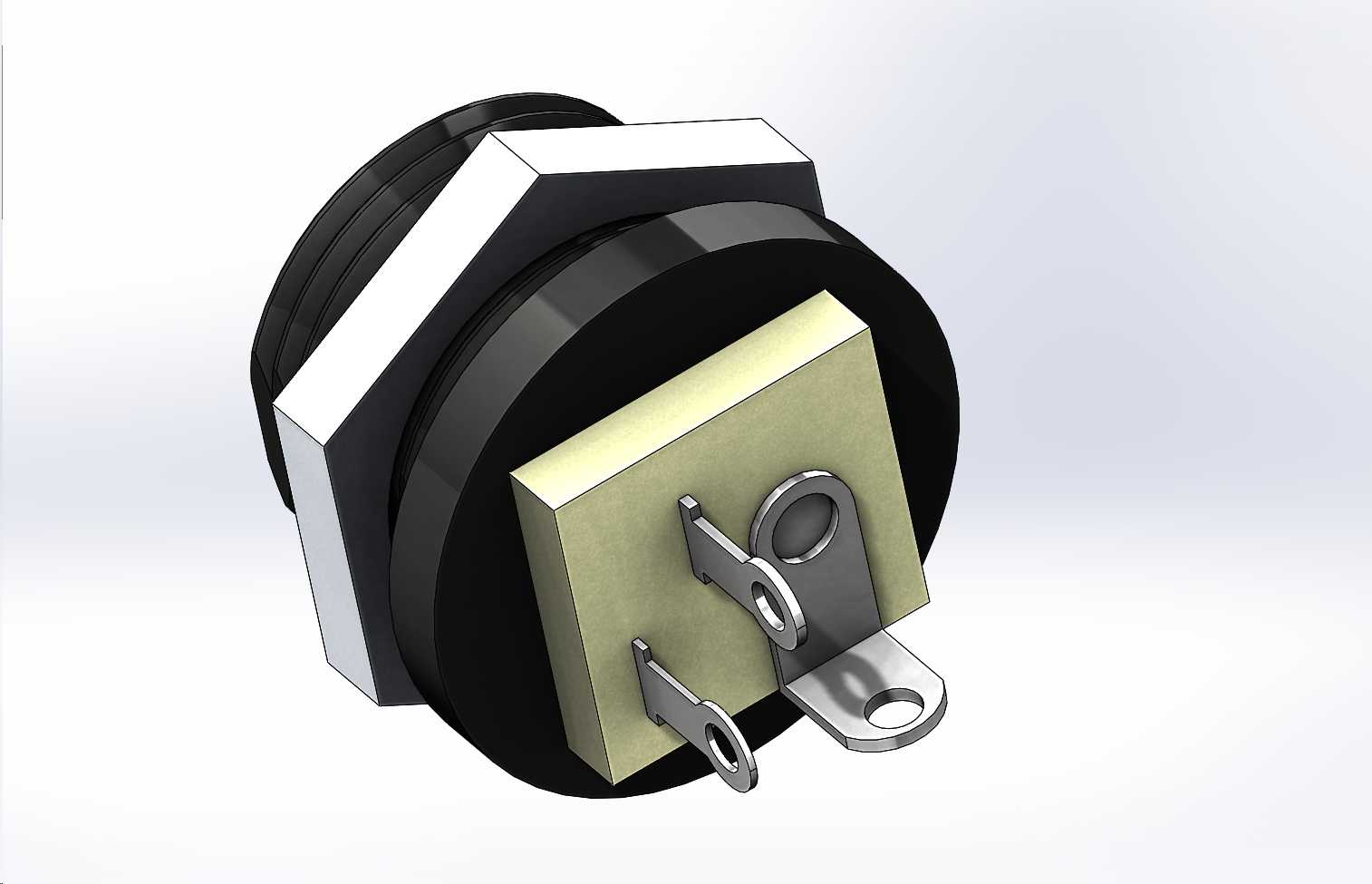

这款DC电源插座是面向低压直流供电场景设计的面板式接插组件，广泛应用在小型消费电子、工业控制终端、桌面式仪器仪表、外置供电型通讯设备、便携检测设备等产品的壳体供电输入位置，承担外接直流电源与设备内部供电回路的可靠连接功能，是低压直流供电类设备上十分常见的接口部件。该插座采用面板嵌入式安装设计，适配2.1X6.0MM规格的标准DC公头插头，插合后接触电阻低、导通稳定性好，能够稳定承载常规低压直流供电的电流传输需求，避免接插部位出现接触不良、发热异常等问题。从结构设计来看，产品整体分为前端插合端、中部固定结构、后端接线端三个功能区段：前端插合端采用绝缘阻燃的工程塑料作为基体，中心设置导电插芯，外围是匹配插头的环形接触腔，插合导向顺滑，多次插拔后仍能保持稳定的接触压力；中部设置带外螺纹的柱体与六角形金属定位法兰，安装时可将插座主体穿过设备面板预留的安装孔，通过配套螺母从面板另一侧锁紧，六角法兰能够在锁紧过程中防止插座跟转，保证安装后结构稳固，不会因频繁插拔出现松动移位，法兰与面板接触的位置可根据防护需求加装密封垫圈，提升安装部位的防尘防水能力；后端设置两个折弯式金属接线引脚，分别对应正极与负极回路，引脚表面做镀覆处理，便于焊接导线或是直接插接设备内部的供电PCB焊盘，接线操作便捷，导电性能可靠。在安装边界方面，该插座的面板开孔尺寸匹配中部螺纹柱的外径，六角法兰的对边尺寸可作为安装时的定位参考，插座装入面板后前端突出面板的厚度较小，不会过度占用设备外部空间，后端引脚的伸出长度适配常规设备壳体的内部走线空间，不会与壳体内的其他元器件产生结构干涉。整体结构兼顾了接插可靠性、安装便捷性与空间利用率，金属部件采用导电性能优异的铜质基材做镀覆处理，绝缘部件采用耐温、阻燃、抗老化的工程塑料材质，能够适应不同使用环境下的长期工作需求，频繁插拔场景下也能保持较长的使用寿命，为设备的直流供电连接提供稳定可靠的硬件支撑。
