复古RFT款ECC82双三极电子管结构还原

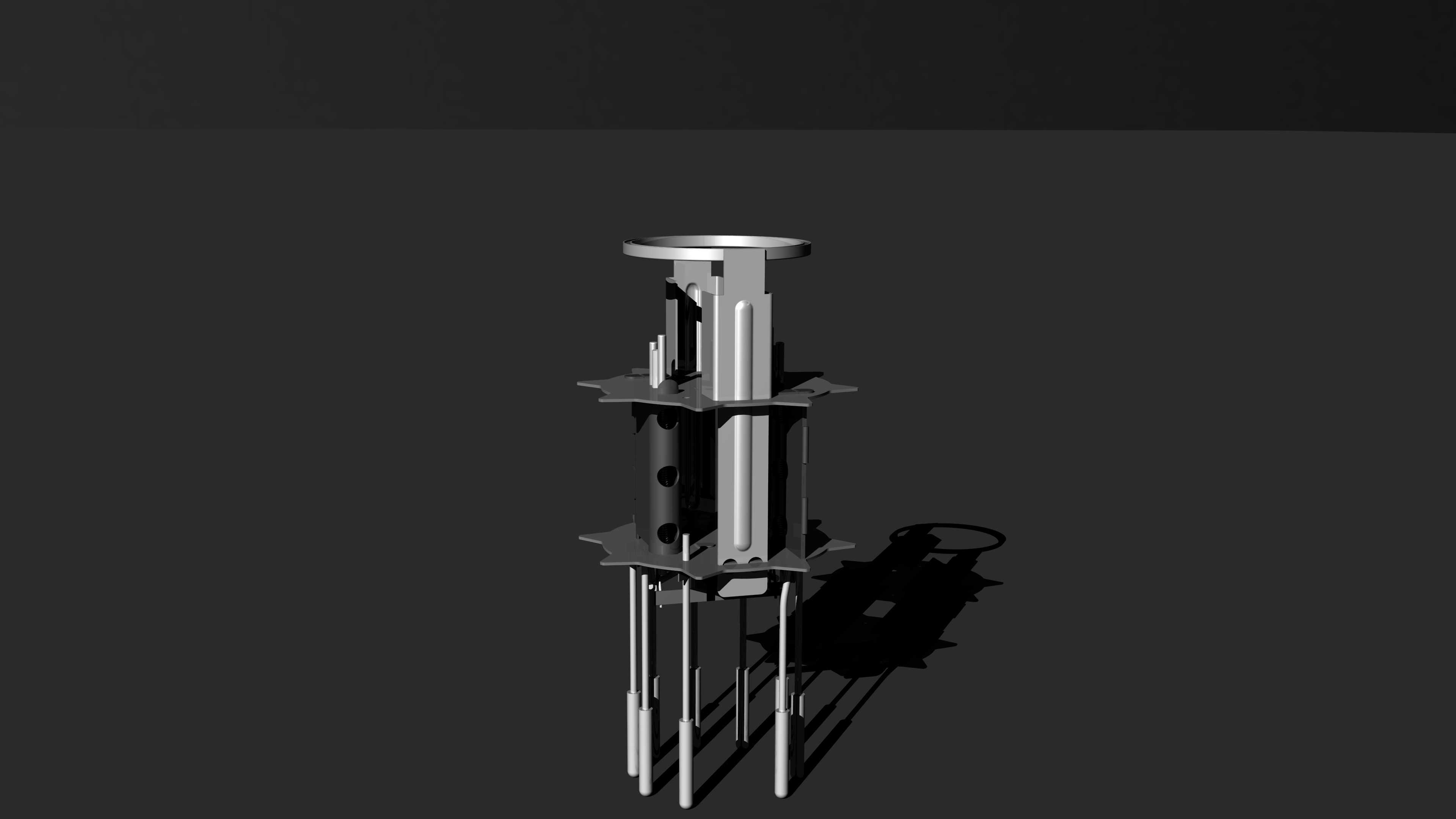

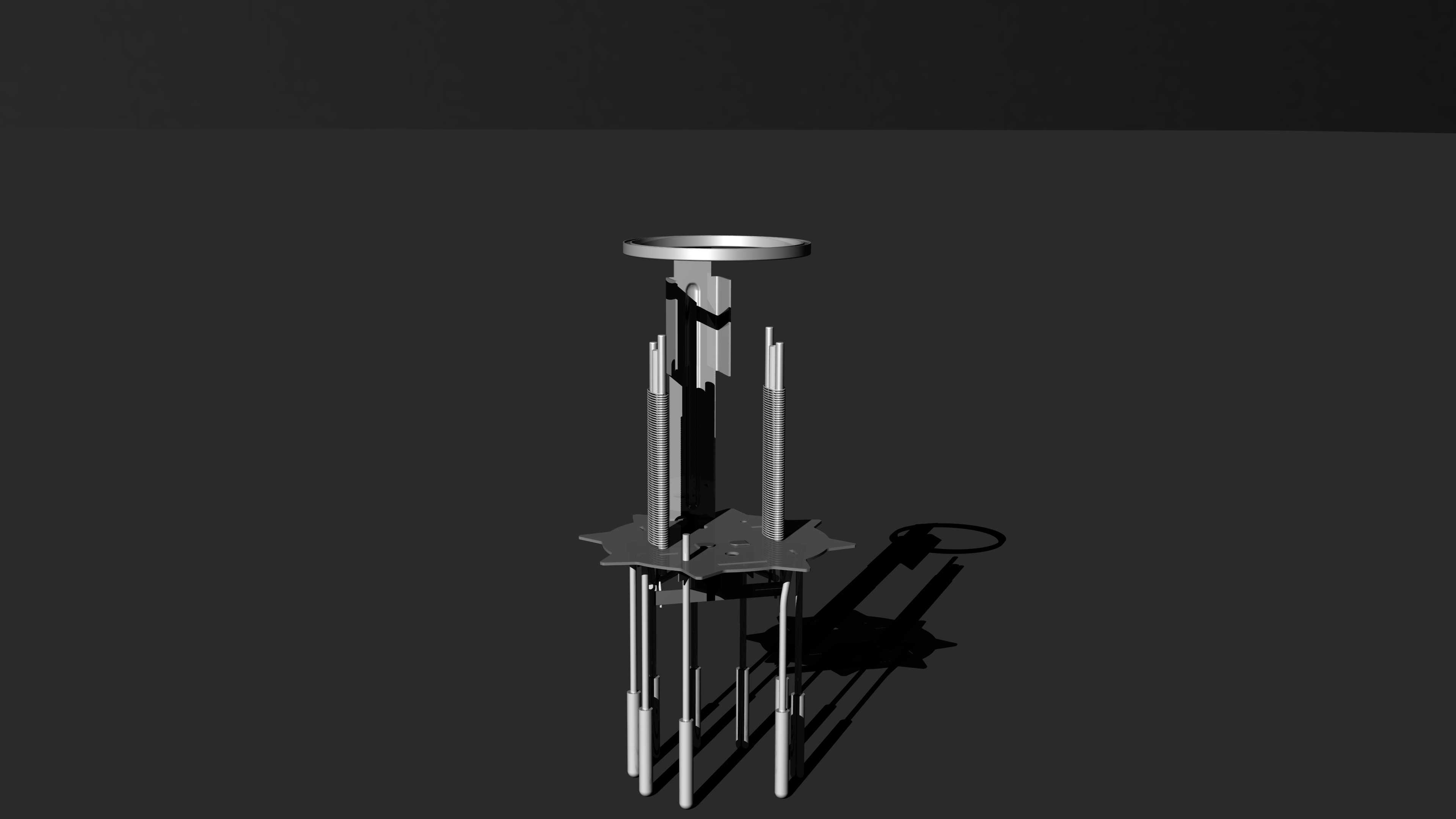

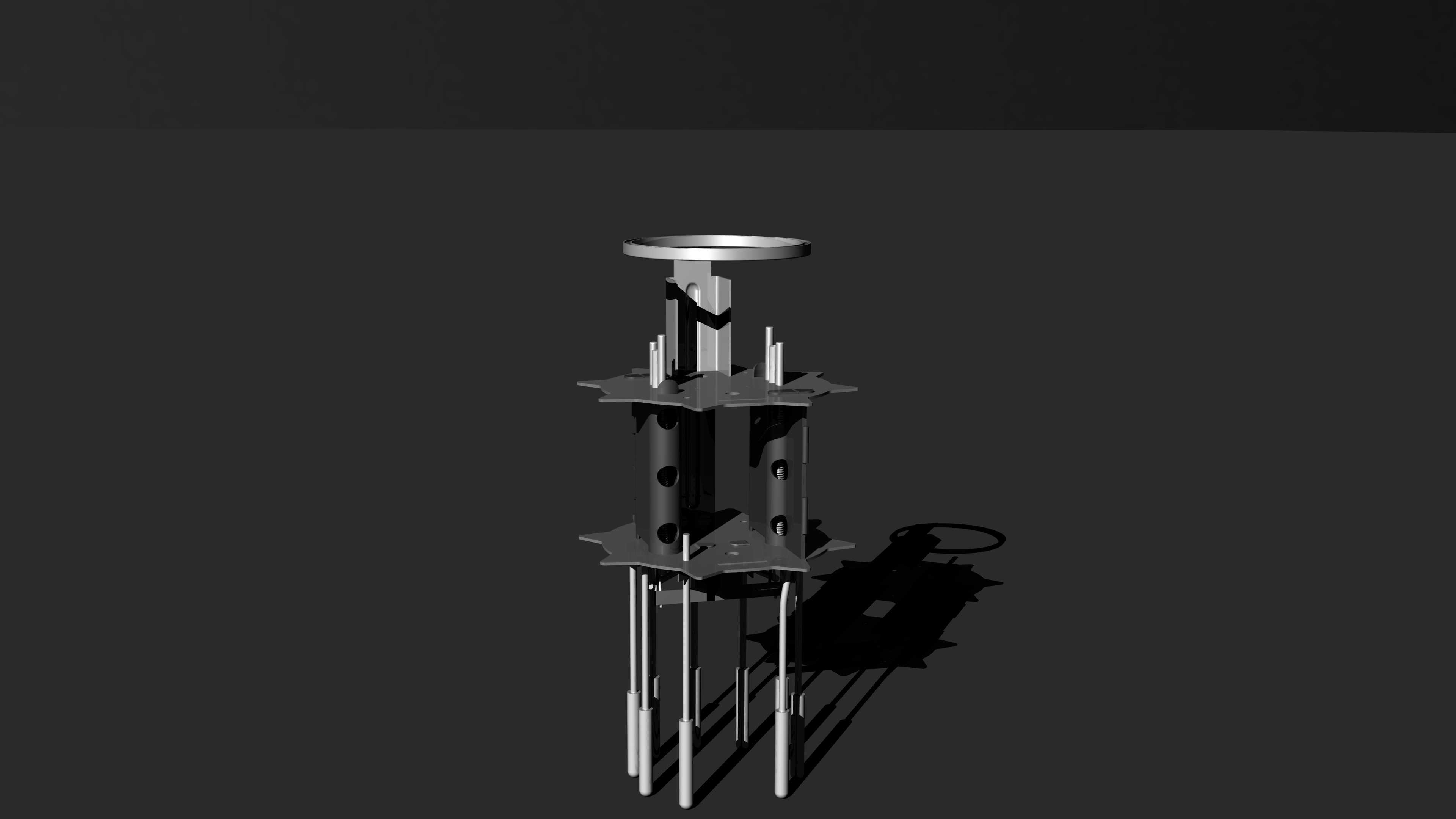

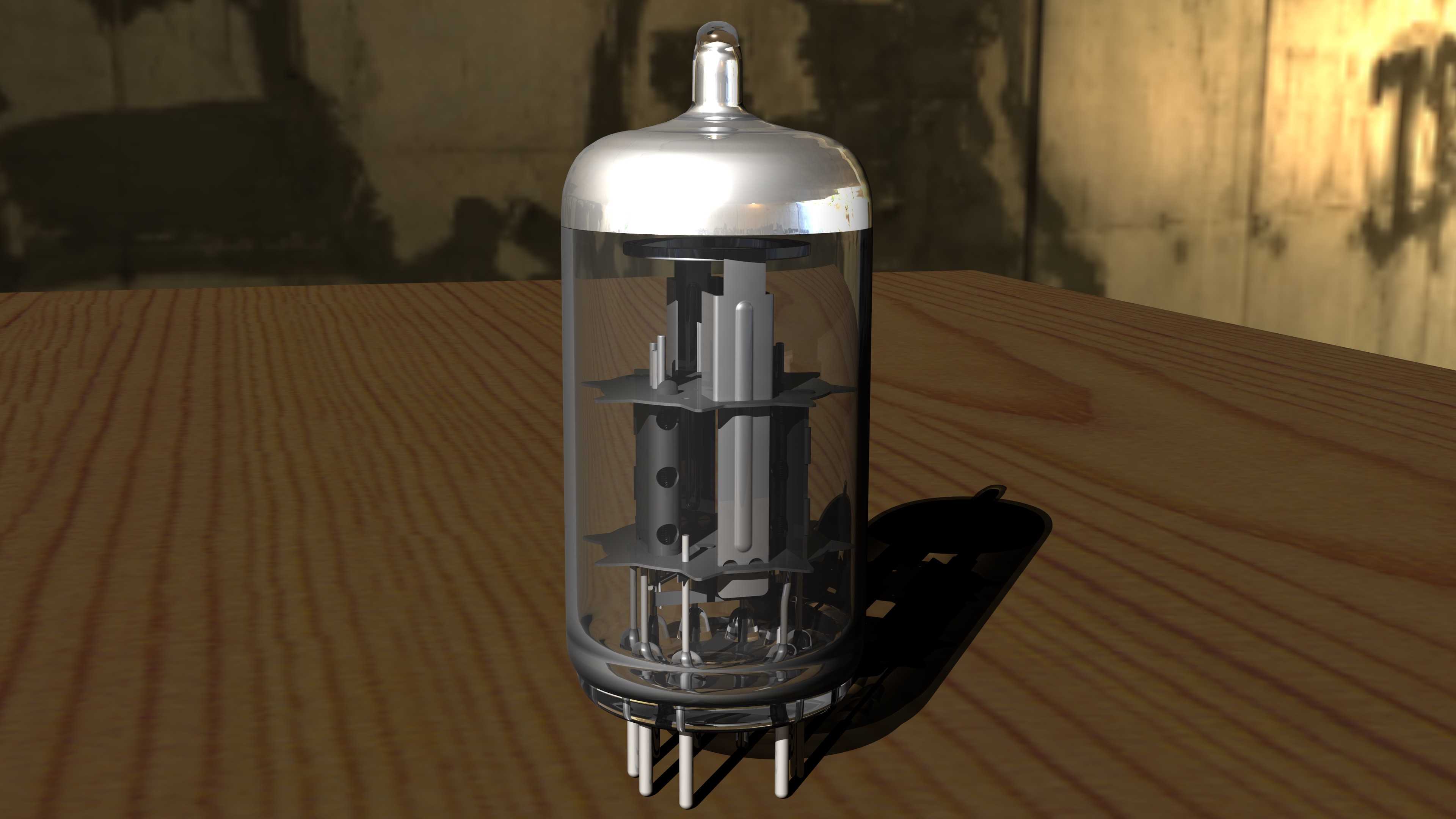

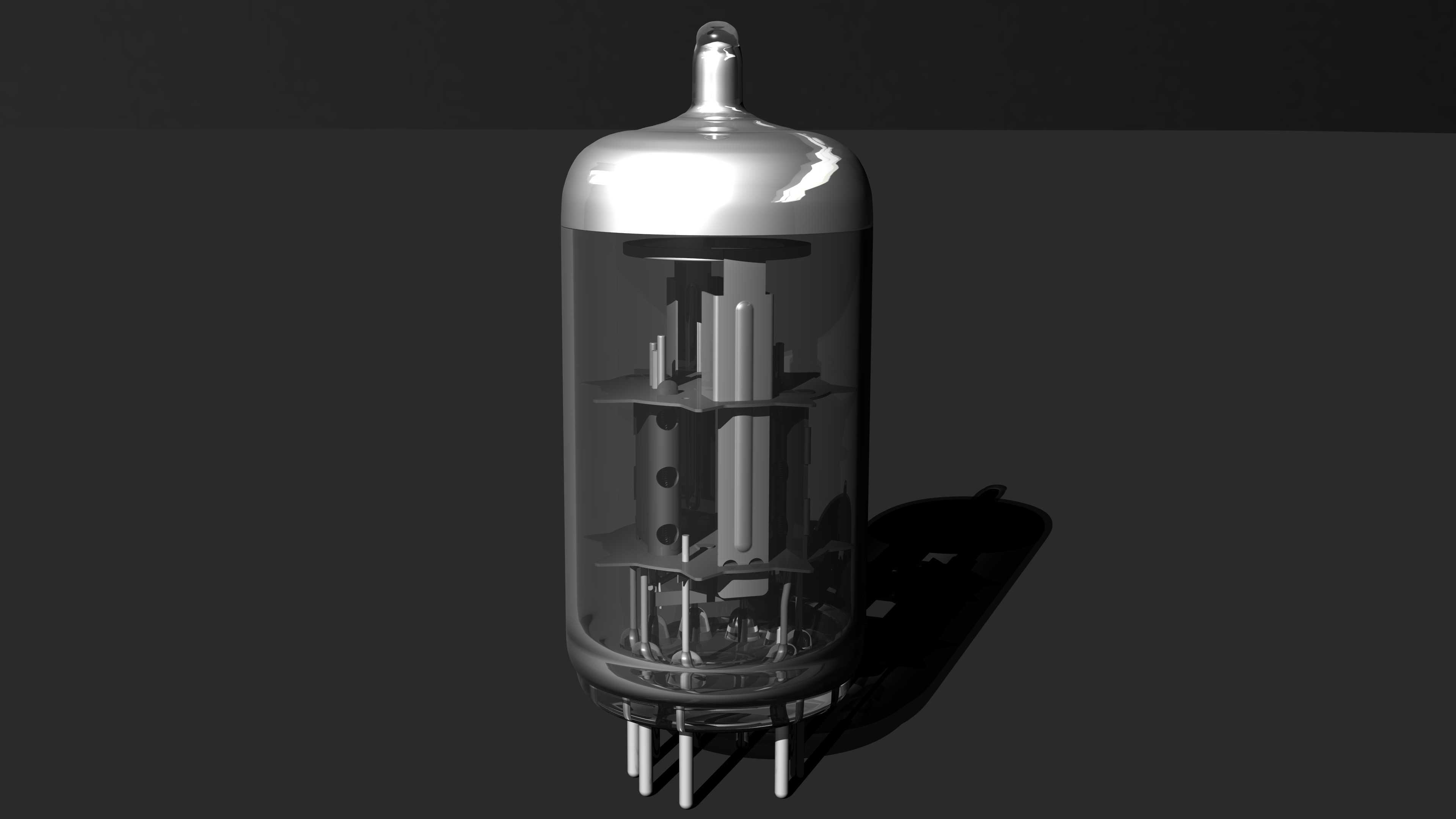

本次还原的ECC82双三极电子管，是早期音频放大设备、工业信号调理装置中应用极为广泛的真空电子器件，在高保真音频功放、专业电台信号前置放大、老式工业控制回路的信号增益模块中都能见到它的身影，这类器件凭借温润的信号放大特性，至今仍在高端复古音频设备、手工定制功放产品中保有稳定的应用场景，是电子管放大体系里通用性极强的一款中μ双三极管型号。从实际用途来看，这款电子管内部集成了两组独立的三极管单元，既可以单独作为两组独立信号放大通道使用，也可以通过外围电路搭配构成推挽放大、阴极跟随等不同功能的电路结构，能够实现小信号电压放大、阻抗匹配、信号缓冲等核心功能，相比同系列近似型号，它的吸气剂结构与内部支撑支架做了差异化设计，电气参数完全独立，无法与近似型号直接替换使用，在电路设计选型时需要严格匹配管脚定义与工作参数。在产品功能特性上，这款电子管依靠真空环境下的阴极电子发射原理实现信号控制，金属外壳顶部的抽真空密封结构保证管内长期维持高真空状态，避免灯丝氧化失效，内部的多层金属屏蔽支架既可以固定阴极、栅极、阳极的相对位置，避免震动带来的电极位移导致参数漂移，也能起到屏蔽外界电磁干扰的作用，降低信号放大过程中的底噪水平，底部引出的多根金属插脚对应不同电极的连接点位，适配标准小九脚电子管管座，安装后接触可靠，能够满足长期稳定工作的连接需求。从设计思路来看，整个模型完全依照实物的测绘尺寸进行还原，首先复刻了玻璃外壳的流畅弧面轮廓，保证玻璃罩与顶部金属封帽、底部管脚基座的贴合边界完全匹配实物装配关系，内部的电极组件逐层还原了栅极的细密格栅结构、阳极的金属筒造型、阴极的支撑结构以及吸气剂的安装位置，每一层支架的固定卡扣、电极引线的走线位置都和实物保持一致，既可以用于电子管功放产品的外观展示、结构装配验证，也能作为复古电子设备三维场景搭建的核心元器件素材使用。在外形尺寸与安装边界上，这款电子管整体为圆柱型玻璃外壳搭配顶部圆弧封帽的造型，整体直径适配标准小九脚管座的安装开孔尺寸，底部插脚的排布间距、伸出长度完全符合通用电子管的安装规范，在进行设备结构设计时，只需要预留出对应直径的管座安装空间，以及管身高度方向的散热与插拔操作空间即可，管身外围不需要额外预留过多的避让位置，金属外壳部分与周边金属结构件保持合理的绝缘距离即可满足安装要求，能够直接适配各类标准电子管功放的安装位设计。
