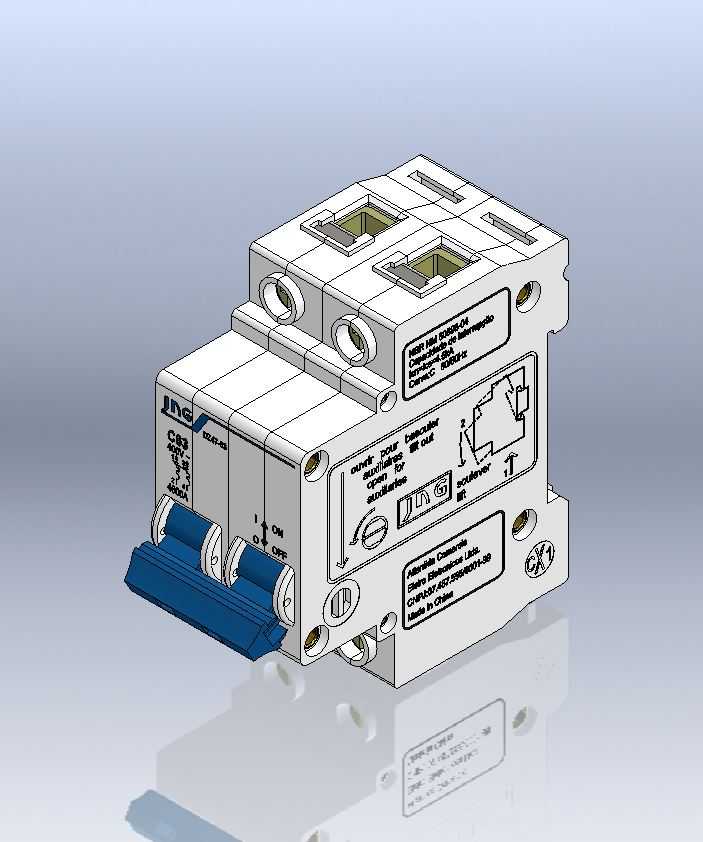

双极小型隔离开关三维结构设计

这款双极隔离开关主要应用于民用住宅入户配电、小型工商业终端配电回路、低压成套配电箱内部的电源隔离场景，在电路检修、线路维护作业中承担明显断开点的核心作用，能够为作业人员提供直观的电路分断状态指示，从物理层面隔离上级电源与下游负载回路，避免误合闸带来的触电风险，是低压终端配电系统里不可或缺的基础保护类元件。在实际使用场景中，该产品通常与同规格微型断路器搭配安装在标准DIN导轨上，负责回路的无载分断操作，不承担带载灭弧分断的功能，仅作为电源隔断的可靠物理保障，适配交流50Hz、额定工作电压至400V的低压配电网络，可同时对火线、零线两极进行同步分合操作，避免单极分断带来的零线带电安全隐患。从功能特性来看，这款隔离开关采用操作手柄与内部触头的直连传动结构，手柄的蓝色拨块设置清晰的分合位置标识，合闸状态下手柄处于向上位置，分闸状态下手柄向下扳动，操作手感带有明确的到位顿挫感，能够避免操作过程中出现的半合半分虚接状态；外壳采用高强度阻燃热固性塑料压制而成，具备优秀的耐电弧、耐老化、抗冲击性能，即使在长期高温运行环境下也不会出现外壳变形、绝缘性能下降的问题；内部导电触头采用高导电率铜基合金镀银处理，接触电阻低、长期通电发热小，能够承载额定范围内的长期工作电流，触头接触面采用线接触加面接触的复合结构，分合操作过程中具备自清洁效果，避免长期使用后触头氧化导致的接触不良问题。在设计思路上，这款产品严格遵循模数化终端电器的设计规范，单极宽度采用标准18mm模数尺寸，双极结构整体宽度为两个标准模数，能够与市面上绝大多数终端配电元件实现尺寸兼容，无需额外调整安装位即可替换同规格同类产品；安装结构采用背部自适应卡扣设计，卡扣带有弹性复位结构，安装时只需对准导轨按压即可完成固定，拆卸时用一字螺丝刀撬动卡扣解锁位即可快速取下，无需额外辅助工具，大幅提升现场装配与后期维护的效率；产品的进出线接线端子采用组合式螺丝压紧结构，端子内部设置压线板，能够适配不同线径的铜导线，压紧时导线受力均匀，不会出现单芯线被压断、多芯线散丝的问题，接线牢固可靠，长期运行不会出现端子松动打火的隐患。从外形尺寸与安装边界来看，产品整体外形方正，正面操作面突出导轨安装面的高度符合终端配电箱的门体闭合间隙要求，不会出现箱门无法闭合的问题；相邻产品并排安装时，侧面的拼接定位槽能够实现产品间的紧密对齐，不会出现安装歪斜、间隙不均的情况；产品的进出线端子中心距、接线孔深度都经过精准校核，接线后导线弯曲半径不会超出产品侧面边界，不会与相邻回路的导线产生挤压干涉，能够充分利用配电箱内部的有限安装空间，在有限的导轨长度内排布更多回路元件。
