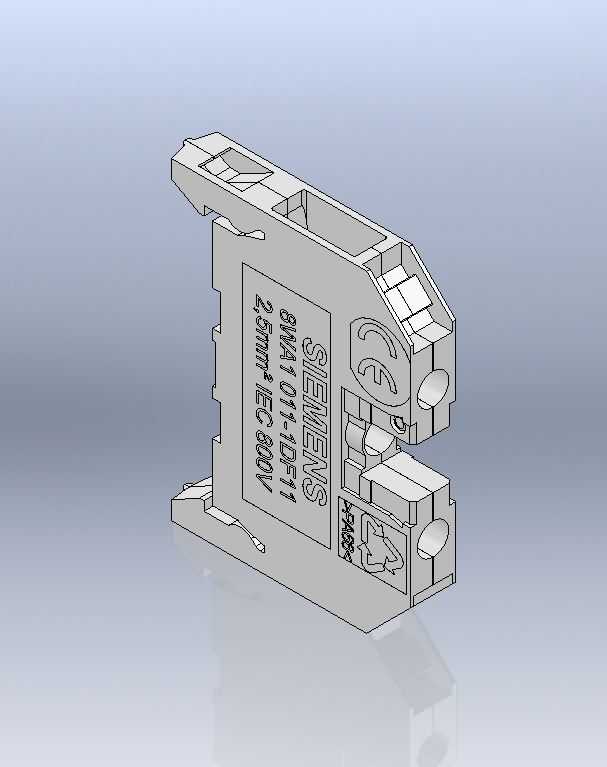

西门子SAK2.5接线端子三维结构设计

这款接线端子是低压电气柜、工业控制柜内部导线连接的核心基础配件，主要应用于工厂自动化配电回路、设备内部控制线路、楼宇电气布线系统等场景，承担导线接续、分线、固定导通的核心作用，是电气装配环节不可或缺的基础连接件。在实际使用场景中，这类端子通常成排卡装在DIN标准导轨上，能够将多股2.5平方毫米规格的导线进行可靠压接导通，替代传统导线铰接、烫锡的繁琐接线工艺，大幅提升电气装配的施工效率，同时降低后期线路维护的排查难度，保障线路连接的长期稳定性。从功能特性来看，该端子采用螺钉压接的导通结构，压接区域设置了防滑齿纹结构，能够在拧紧压接螺钉时牢牢咬合导线线芯，避免导线受震动拉扯出现松脱、接触不良的问题；端子本体采用阻燃绝缘工程塑料注塑成型，表面带有清晰的规格标识与认证标识，能够直观区分端子适用线径、额定耐压参数，相邻端子之间通过绝缘隔层实现电气隔离，避免不同回路导线之间出现爬电、短路风险；端子两侧设置了标准化的导轨卡扣结构，无需额外紧固件即可快速卡入标准导轨，拆卸时只需拨动卡扣即可完成端子的位置调整或更换，适配现场灵活布线的需求。在设计思路上，这款端子的结构完全围绕电气装配的实际需求展开：首先是压接腔体的尺寸设计，严格匹配2.5平方毫米多股铜芯线的线径范围，既能够保证单股硬线顺利插入，也能容纳压接冷压端头后的软线接入，压接螺钉的行程经过反复校核，既能够提供足够的压接力保证接触电阻符合电气标准，又不会因为压接过紧损伤导线线芯；其次是外形轮廓的设计，端子整体采用窄型长方体结构，成排安装时能够最大化节省柜内安装空间，表面的标识区域采用凹陷式设计，避免长期使用过程中标识被摩擦脱落，端子上的测试孔位预留了万用表探针接入的空间，无需拆卸导线即可完成线路通断、电压的测试工作，大幅提升后期运维的便利性。从安装边界来看，该端子的导轨适配结构完全符合通用DIN导轨的安装尺寸，单只端子的宽度、高度、深度都经过精准校核，成排安装时相邻端子之间无间隙错位，接线完成后导线的弯曲半径不会超出端子本体的安装空间，不会与柜内其他电气元件产生干涉；端子的进线口与出线口设置了导向倒角，导线插入时无需刻意对准即可顺利进入压接腔体，即使是现场狭小空间内的盲操作也能顺利完成接线作业。整体结构兼顾了电气连接的可靠性、装配操作的便捷性与长期使用的耐用性，完全满足工业场景下电气布线的严苛使用要求。
