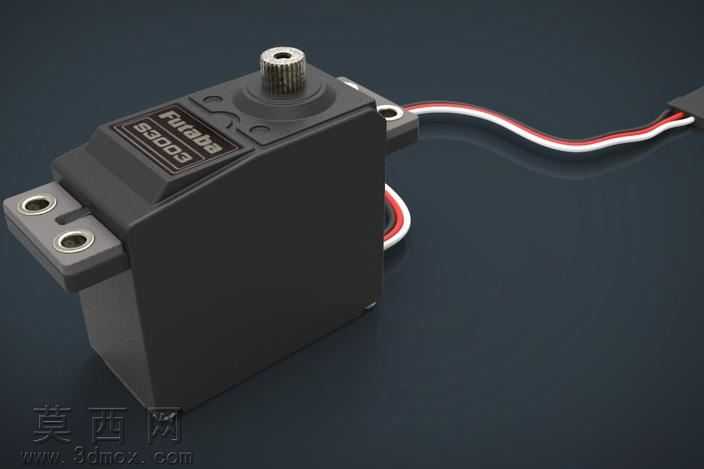

FutabaS3003双叶伺服舵机三维建模作品

本作品为FutabaS3003型号双叶伺服舵机的高精度三维建模成果，建模过程严格参照实物测绘尺寸与官方公开的产品参数进行1:1比例还原，整体建模流程依托主流三维CAD软件完成，全程遵循自顶向下的设计逻辑，先搭建整体装配基准框架，再逐一对各组成零件进行精细化建模，最终完成整体装配校验，确保各部件间的装配间隙、配合关系完全符合实物的实际装配逻辑。模型完整还原了舵机的全部核心结构：顶部带齿纹的金属输出轴采用回转类特征建模，精准还原了轴端的花键齿形结构，保证齿形参数与实物一致，可模拟实际的舵盘安装配合关系；主体外壳采用薄壁壳体特征构建，还原了外壳表面的品牌标识刻印、安装固定耳的通孔结构、壳体拼接的卡扣定位结构，外壳的边角倒角、表面拔模斜度都按照实物注塑件的工艺特征进行还原，贴合实际注塑零件的生产工艺特征；侧边引出的信号连接线采用扫掠特征完成线缆的自然弯曲形态建模，还原了红、白、黑三色线芯的外包绝缘层结构，还原了线缆从壳体引出位置的防护结构细节。材质渲染阶段针对不同部件匹配对应材质属性：主体黑色ABS外壳赋予哑光磨砂塑料材质，调整粗糙度参数还原注塑外壳的细腻哑光质感；顶部金属输出轴赋予金属材质，添加细微的金属划痕与使用质感，还原金属加工件的真实视觉效果；安装耳位置的金属衬套赋予亮面金属材质，与外壳材质形成明确的质感区分；线缆部分赋予软质橡胶材质，调整半透明与柔性质感参数，还原绝缘线缆的柔软视觉特征；标识区域采用贴花渲染方式，精准还原外壳表面的Futaba品牌字样与S3003型号标识的印刷效果，标识的位置、字体大小、颜色都与实物完全一致。建模过程中对舵机内部的传动结构预留了装配接口，可拓展添加内部齿轮组、电位器、驱动电路板等细节结构，当前外观模型完整覆盖了产品外部的全部结构特征，所有安装孔位、外形尺寸都经过尺寸校验，可直接用于航模、机器人等相关产品的装配干涉检查、结构布局验证、产品展示渲染等场景，模型的曲面连续性达到G2级别，无破面、重叠面、几何错误等问题，可兼容多数三维软件的打开与编辑需求，能够满足不同场景下的使用要求。
