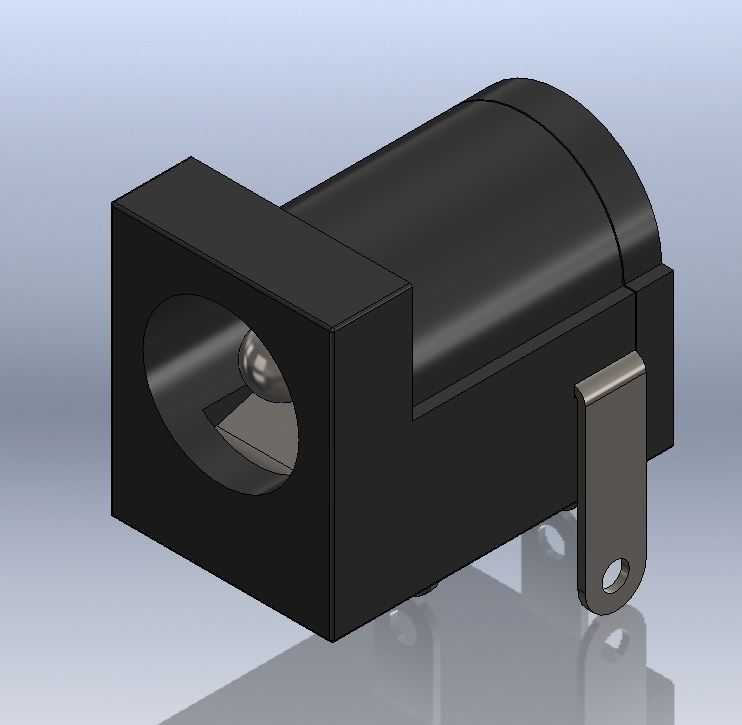

2.5mm规格P4型板载直流电源插座结构

这款板载直流电源插座是电子设备供电链路里的基础连接部件，广泛应用在消费类小家电、便携数码外设、小型工控控制板、桌面式网络设备、家用影音配件等产品的供电输入环节，承担外接直流电源与设备内部电路的导通连接作用，是低压直流供电场景里普及率极高的接口部件。在实际使用中，这类插座需要匹配对应规格的直流电源插头，实现稳定的电流传输，同时依靠自身的结构限位避免插头松脱、接插错位等问题，保障设备供电的连续性与可靠性。从功能特性来看，这款插座采用中心正极、侧边引脚接地的常规直流接口定义，内部设置弹性接触弹片，插头插入后可通过弹片的预紧力抱紧插头中心电极，配合外壳的定位结构，让插头插入后具备合适的插拔阻尼感，既不会因为插拔力过松导致日常使用中意外脱落断电，也不会因为插拔力过大造成用户使用不便或是插座本体从电路板上脱焊。插座的金属引脚采用可焊性优异的基材制作，适配常规波峰焊、手工焊等电路板焊接工艺，焊接后引脚与电路板焊盘结合牢固，能够承受日常使用中的常规插拔外力而不出现开焊问题。在设计思路上，这款插座优先考虑了板载安装的空间适配性，主体采用方形基座结构，安装时可以紧贴PCB板面定位，不会出现安装偏移的问题；侧边伸出的固定引脚除了承担接地导通的作用外，还可以在焊接后额外提供结构固定力，分散插拔时对中心焊盘的应力，避免多次插拔后焊盘脱落损坏。外形尺寸上，这款插座适配2.5mm直径的标准直流插头，主体基座的长宽尺寸控制在紧凑范围内，不会占用过多电路板表面的布设空间，能够适配空间局促的小型电路板设计需求；安装时插座的插接口朝向与电路板板面垂直，插头从设备外壳的预留开孔处插入即可完成对接，外壳开孔仅需要匹配插座接口的圆形尺寸做避让，不需要额外设计复杂的固定结构，大幅降低设备外壳的开模与装配难度。在安装边界设计上，插座的焊接引脚长度经过精准核算，穿过标准厚度PCB板后露出的焊脚长度刚好满足焊接需求，不会出现引脚过长顶到设备外壳、或是引脚过短焊接不牢的问题；插座主体的背部做了平整化处理，贴板安装时可以完全贴合PCB表面，不会因为底部凸起造成焊接后插座歪斜，保障接口与设备外壳开孔的对位精度，避免插头插入时出现卡滞、单边受力的情况。
