可扩展式双功能操纵杆结构设计

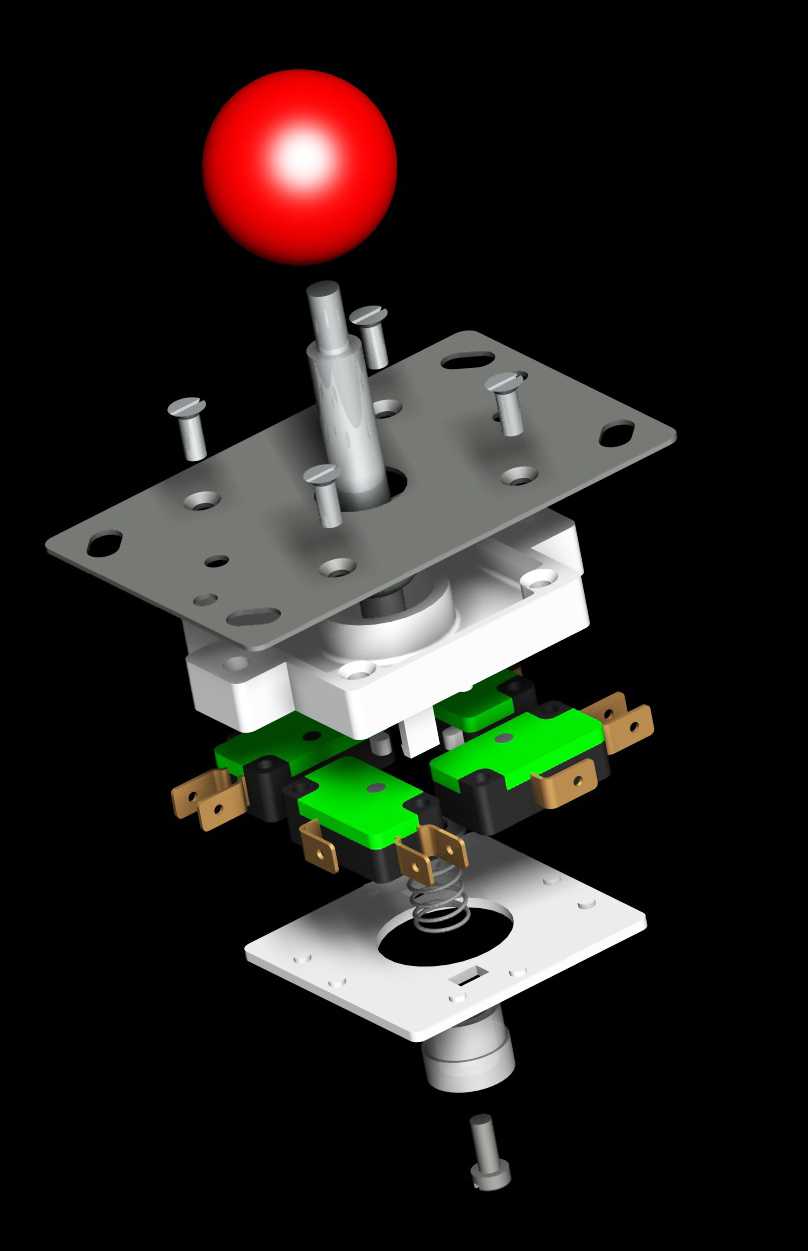

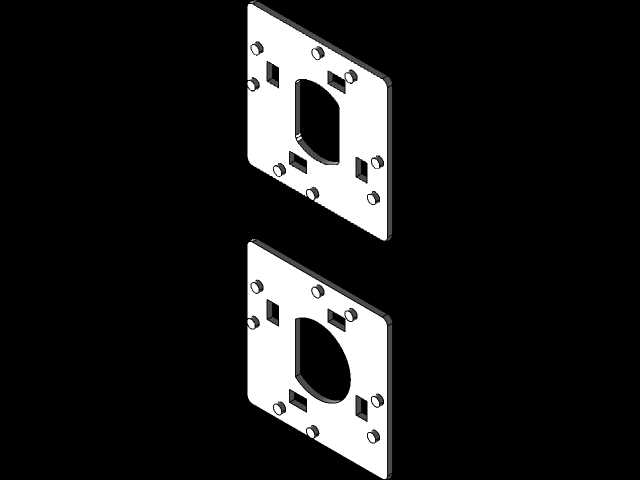

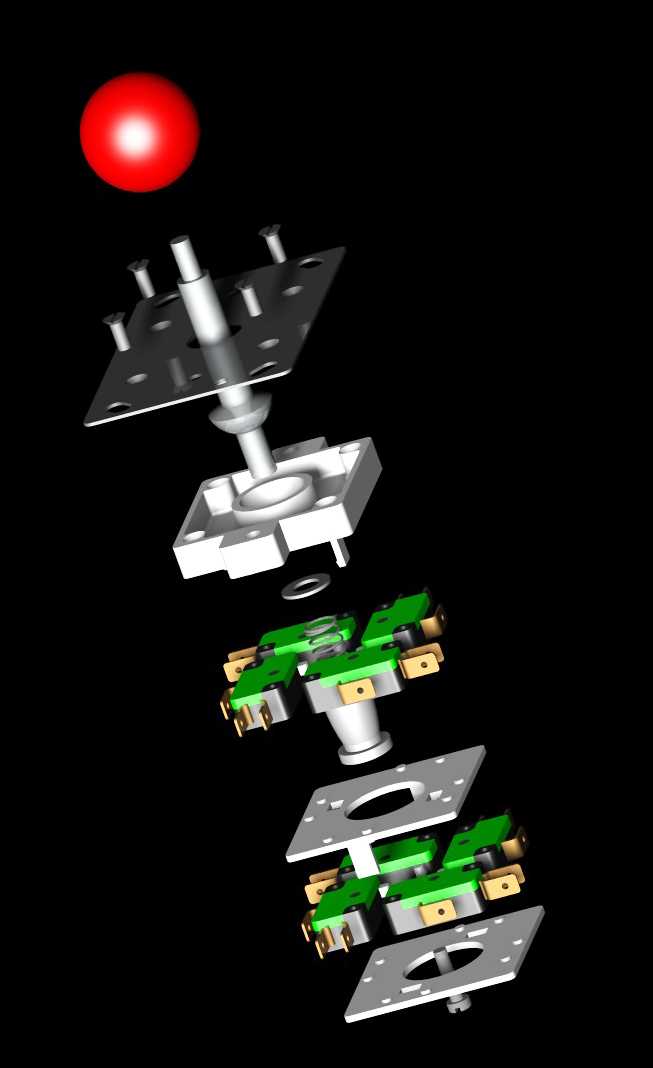

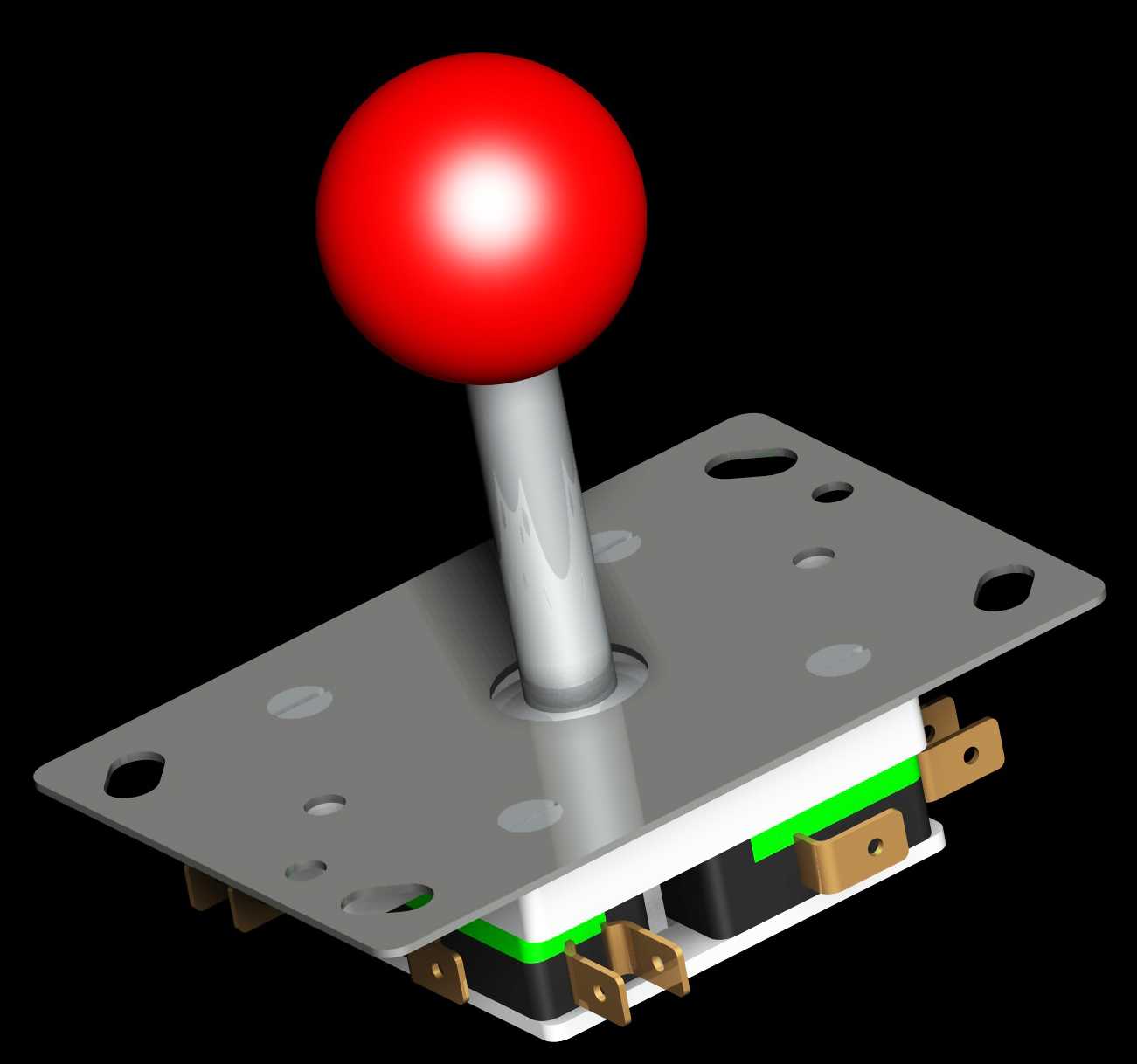

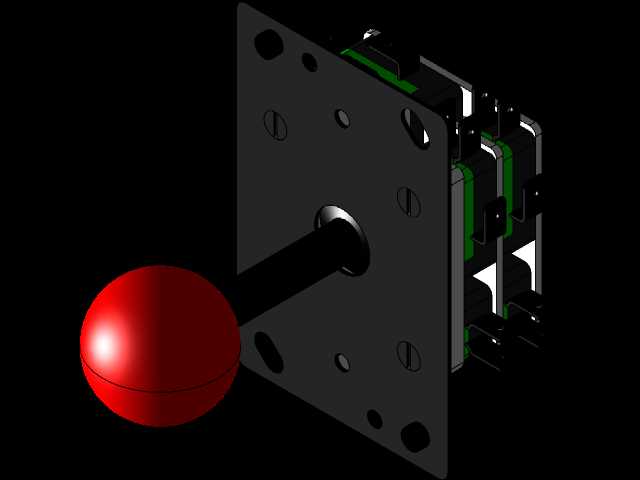

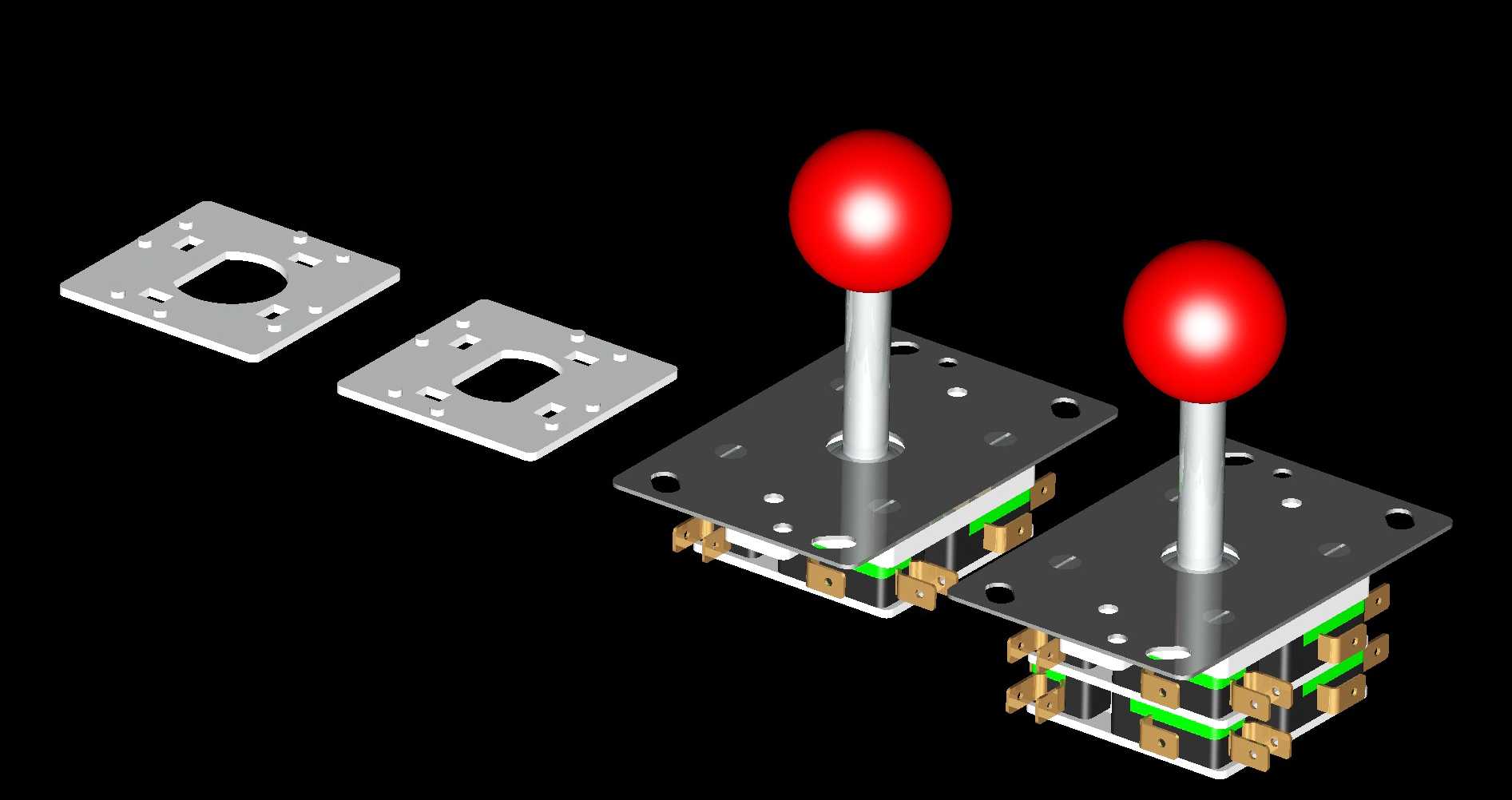

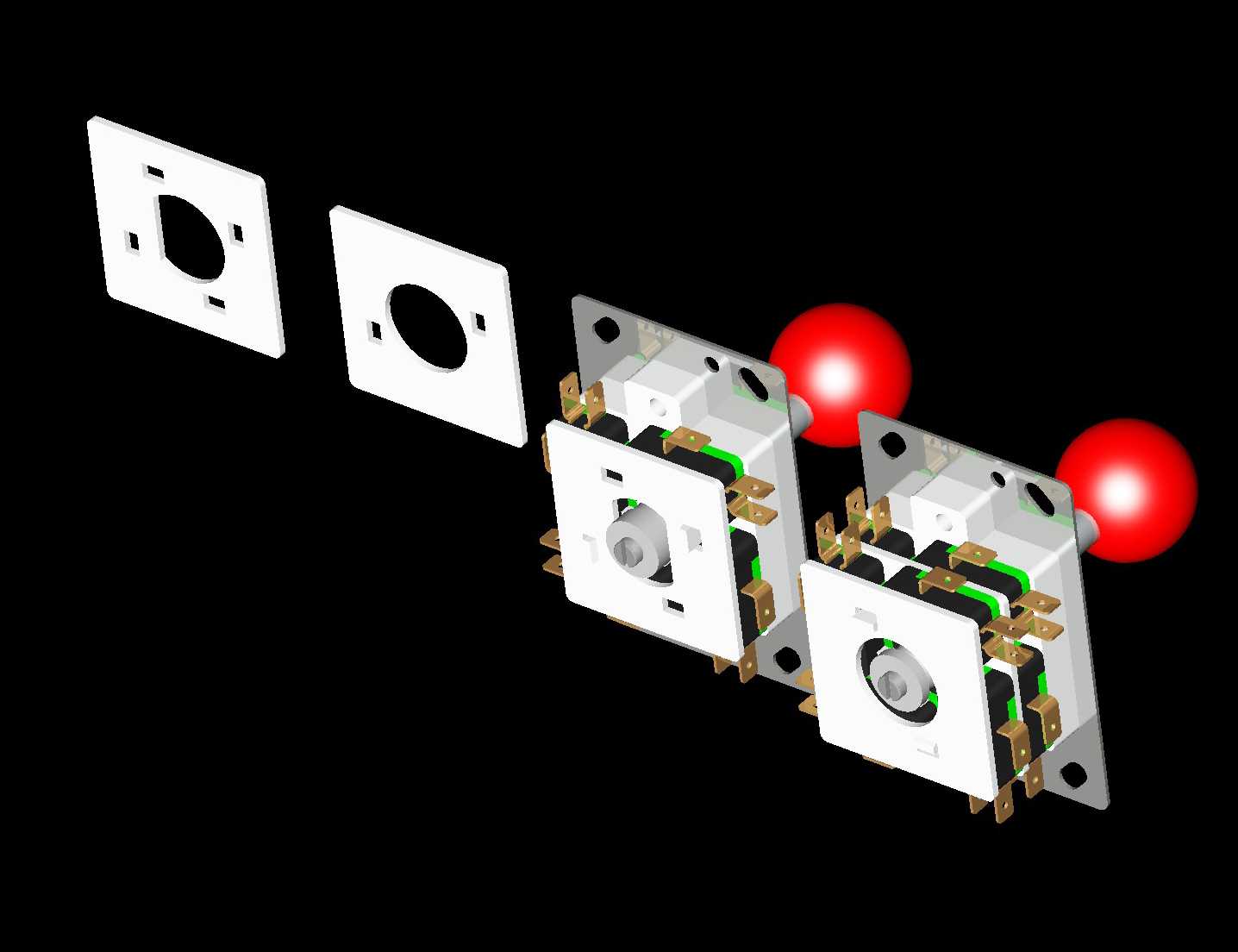

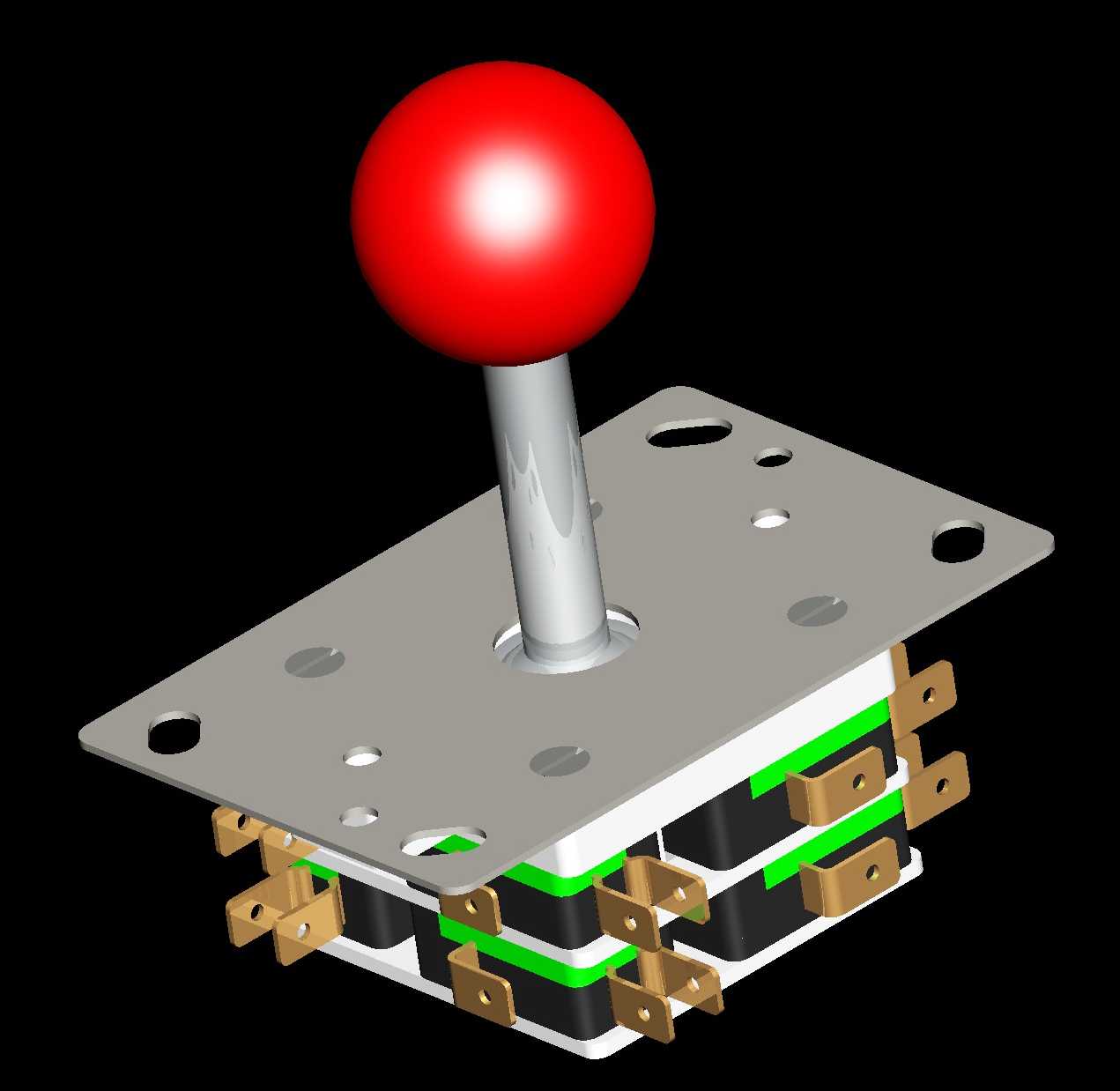

这款可扩展操纵杆主要面向工业电控设备、起重操控台、小型工程机械操作端、街机游乐设备等需要多向指令输入的场景，作为人工指令输入的核心交互部件，承担着将操作人员的扳动动作转化为电信号传递给后端控制回路的作用，可直接适配需要多档位通断控制的低压电控系统，替代传统单功能操纵杆实现单杆双模式操控的需求。产品在功能设计上采用模块化堆叠思路，核心底座采用层叠式触点组件布局，每层触点组对应独立的通断回路，可根据实际控制需求增减触点层数量，实现从单方向两档位到多方向多档位的功能扩展，无需重新开模制作整体底座，大幅降低多场景适配的改造成本；操纵杆搭配可拆装的限流板结构，当需要限制手柄的移动方向、扳动角度时，可加装对应形状的限流板，将全向扳动的操作模式切换为定向锁定模式，比如限制为仅前后扳动、仅左右扳动或者十字方向扳动，满足不同设备的操作逻辑需求，避免误触其他方向的控制回路引发操作风险。外形设计上，顶部采用球形红色操作头，表面做光滑圆弧处理，贴合手掌握持弧度，长时间操作不易产生硌手的疲劳感；操作头下方连接金属镀铬操纵杆，杆身做耐磨防锈处理，承受反复扳动的径向力时不易出现变形、卡滞问题；中部安装面板采用矩形金属板材，预留多个对称分布的安装孔与定位孔，安装时可直接嵌入操控台的预留开孔，通过螺丝穿过安装孔完成固定，面板边缘做倒角处理，避免安装时割伤操作人员手部，面板上的开孔与杆身之间预留足够的活动间隙，保证杆身全角度扳动时不会与面板发生摩擦卡顿。底部触点组件采用金属接片与绝缘层叠压的结构，每层接片对应独立的接线端子，端子向外伸出预留接线空间，方便操作人员快速接入控制线路，层间的绿色绝缘隔层可避免不同回路之间出现短路问题，整体结构紧凑，安装时不需要在操控台内部预留过大的纵深空间，适配各类薄型操控台的安装需求，扳动手柄时的阻尼感适中，既不会因为过轻导致误碰触发，也不会因为过重增加操作人员的操作负荷，每一次扳动到位时触点接合同步性好，不会出现接触不良导致的信号丢失问题，可在常规室内工业环境下长期稳定工作。
