扁平结构微型直流驱动电机拆解结构

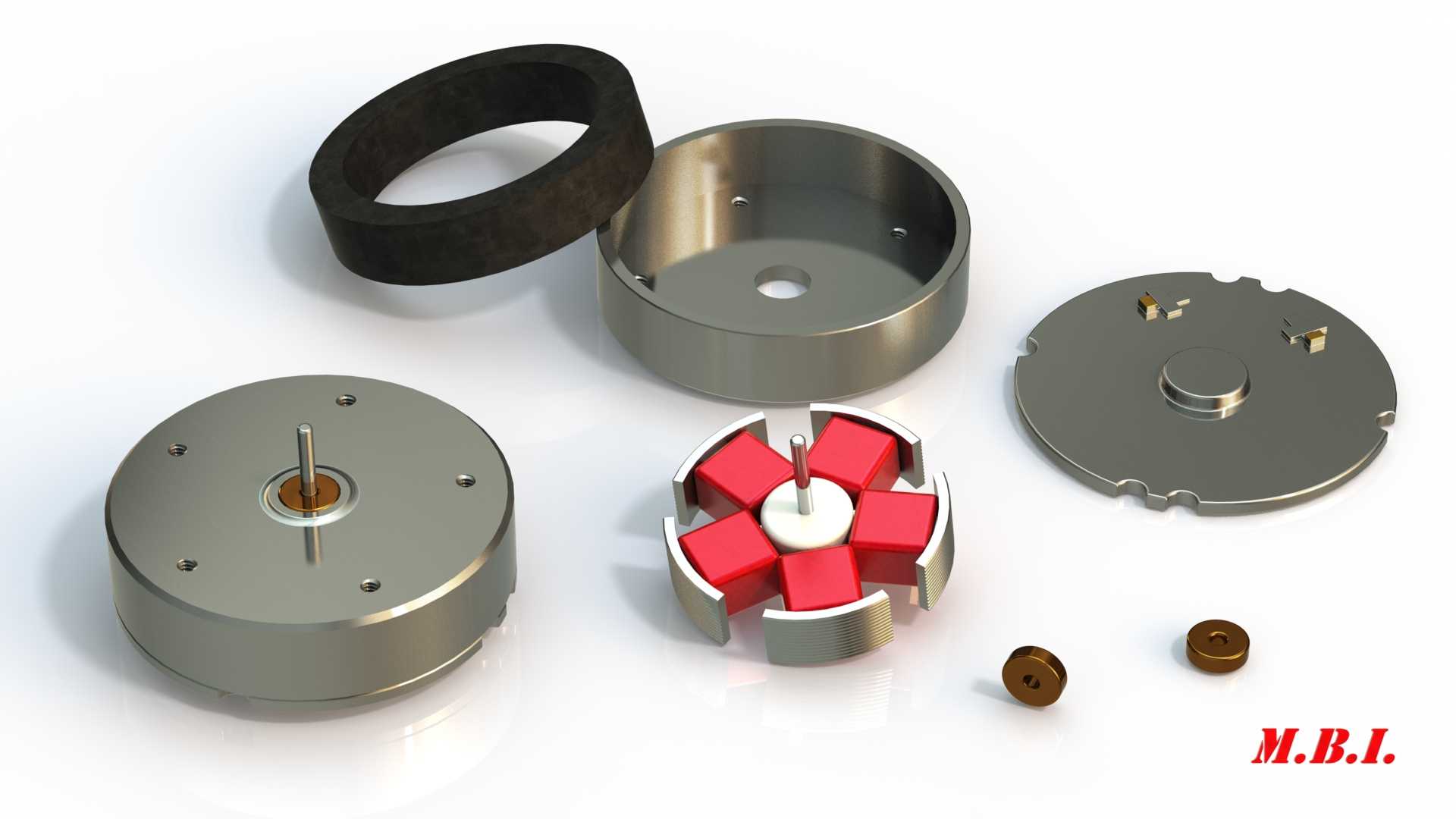

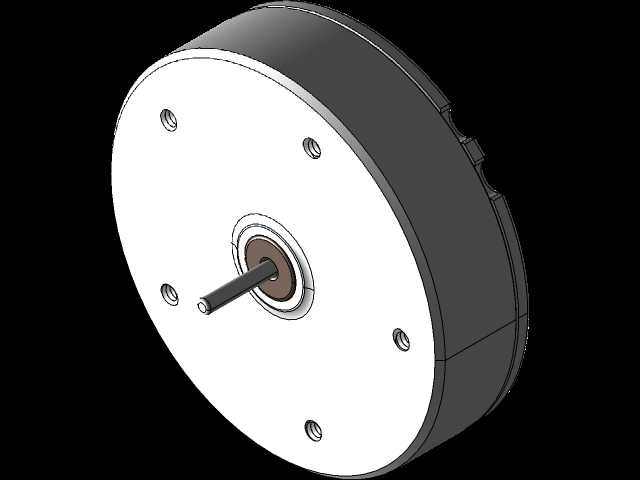

这款扁平结构的微型直流电机，是面向紧凑安装空间场景开发的驱动元件，目前广泛应用在消费电子便携设备、小型智能穿戴产品、精密仪器仪表驱动、微型传动模组、车载小型执行机构、智能家居微型动力单元等领域，能够在有限的安装空间内提供稳定的低转速大扭矩输出，满足小型化设备的动力传输需求。从实际使用场景来看，这类平板直流微电机不需要预留传统圆柱电机的轴向长度空间，能够适配厚度受限的设备内部腔体，比如超薄智能门锁的锁舌驱动、便携美容仪的振动与旋转动力输出、笔记本电脑内置光驱的碟片驱动、小型云台的姿态调整驱动、智能阀门的开度调节执行端，都能见到这类扁平微电机的应用，它的薄型化结构能够大幅降低设备整体厚度，帮助终端产品实现轻量化、薄型化的设计目标。从功能特性来看，这款电机采用永磁直流驱动结构，拆解后可以看到其核心组成包含金属拉伸成型的机壳、端盖、环形磁钢、多极绕线转子、换向器、电刷组件以及输出轴，各部件配合精度高，运转时噪音低、电磁干扰小，启动电压低，能够在低压供电场景下快速启动，输出扭矩平稳，在额定负载下转速波动小，能够长时间连续稳定运行。在设计思路上，这款电机采用轴向扁平化布局，将传统电机沿轴向排布的磁路、转子、换向结构进行径向整合，在保证输出功率满足使用要求的前提下，尽可能压缩轴向尺寸，机壳采用镀锌钢板拉伸成型，既保证了结构强度，又能起到磁屏蔽作用，减少电机运转时的电磁外泄，避免对设备内部的其他电子元件造成干扰；端盖采用一体式冲压结构，预留了精准的轴承安装位，保证输出轴的同轴度，减少运转时的径向跳动，降低运转噪音与机械磨损。在外形尺寸与安装边界上，这款电机整体为薄型圆柱结构，机壳外径适配小型设备的圆形安装腔体，端盖上预留了多个均匀分布的安装定位孔，能够通过螺丝快速固定在设备的安装基座上，输出轴从端盖中心伸出，轴径尺寸适配常规的微型传动齿轮、同步带轮安装需求，轴向总厚度远小于同功率的常规圆柱直流电机，安装时不需要额外预留较大的轴向避让空间，机壳侧面无突出结构，能够紧贴设备内壁安装，最大化利用设备内部的有限空间，同时电机的接线端设置在端盖侧方，走线方向可根据设备内部布局灵活调整，不会额外占用安装厚度空间，适配各类紧凑结构的设备装配需求。
