BB/TEL-10型高压真空断路器结构设计

这款高压真空断路器主要面向10kV电压等级的配电系统场景，广泛应用于城乡电网变电站、工矿企业配电室、高层建筑配电间等场所，承担电路的正常通断操作，同时可在系统出现过载、短路、欠压等故障时快速切断故障电流，保护后端用电设备与线路安全，是高压配电回路中核心的控制与保护器件。

从功能特性来看，该产品以真空作为灭弧介质，相比传统空气灭弧、油浸灭弧开关，具备灭弧能力强、燃弧时间短、触头烧蚀量小、检修周期长、无爆炸火灾风险的优势，适配频繁操作的工况需求，三个独立极柱采用纵向排布结构，每相极柱集成真空灭弧室、绝缘外壳、操作联动接口，极柱上部设置进出线接线端子，侧部预留操作机构连接端口，下部与一体化操作机构底座稳固连接，三相联动结构可保证分合闸动作的同步性，避免出现缺相运行的风险。

设计过程中优先遵循高压电气的绝缘安全要求，极柱外部的绝缘护套采用伞裙式外形结构，有效增加爬电距离，满足不同污秽等级环境下的绝缘性能要求，避免潮湿、积尘环境下发生沿面闪络问题。底座部分采用模块化设计，预留标准安装孔位，可适配固定式开关柜内的安装横梁，安装边界充分考虑现有10kV高压柜的内部空间尺寸，无需对柜体进行额外改造即可完成替换安装，整体外形紧凑，三相极柱间距严格按照10kV电压等级的安全电气间隙设置，既保证绝缘安全，又尽可能压缩设备整体占用空间，提升柜内空间利用率。

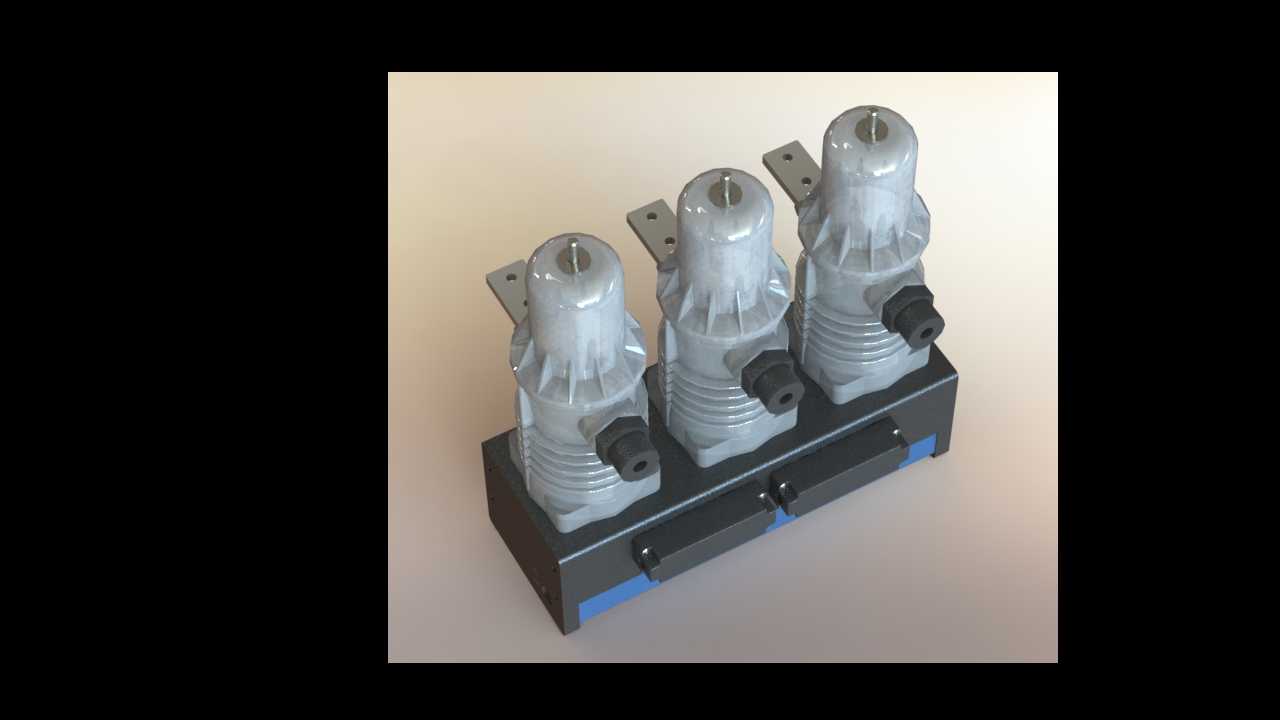

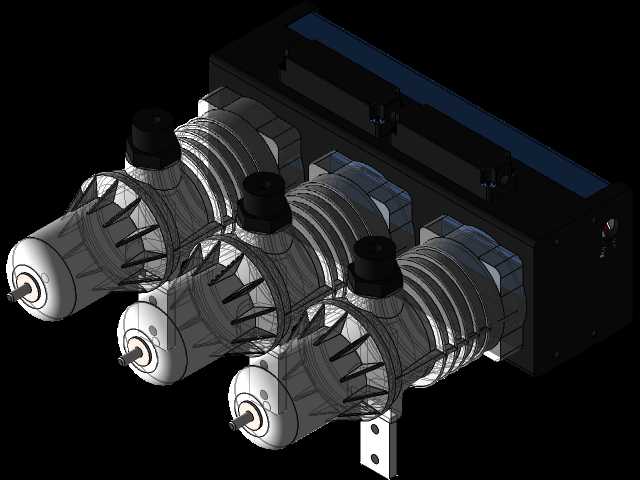

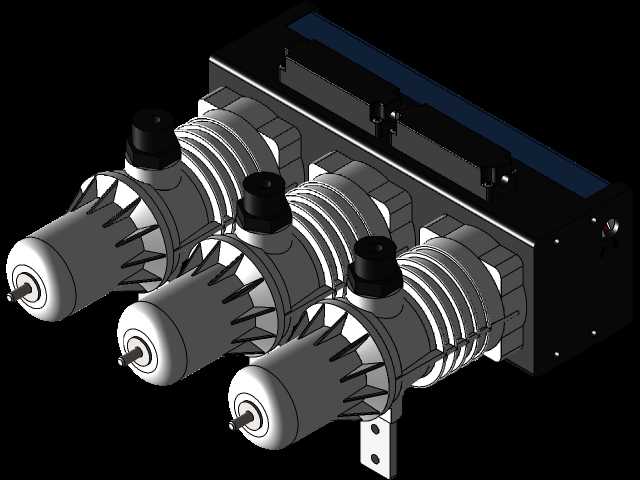

结构设计上还原了实体产品的装配逻辑，极柱与底座的连接位置、操作机构的联动接口、接线端子的安装方位都与实际产品保持一致，可用于配电系统的布局仿真、开关柜的装配干涉检查、运维人员的结构认知培训等场景，能够直观呈现高压真空断路器的整体构造与装配关系，帮助设计人员提前预判安装过程中可能出现的空间冲突问题，优化配电方案的整体布局。
