多舱式集成电气控制柜柜体结构

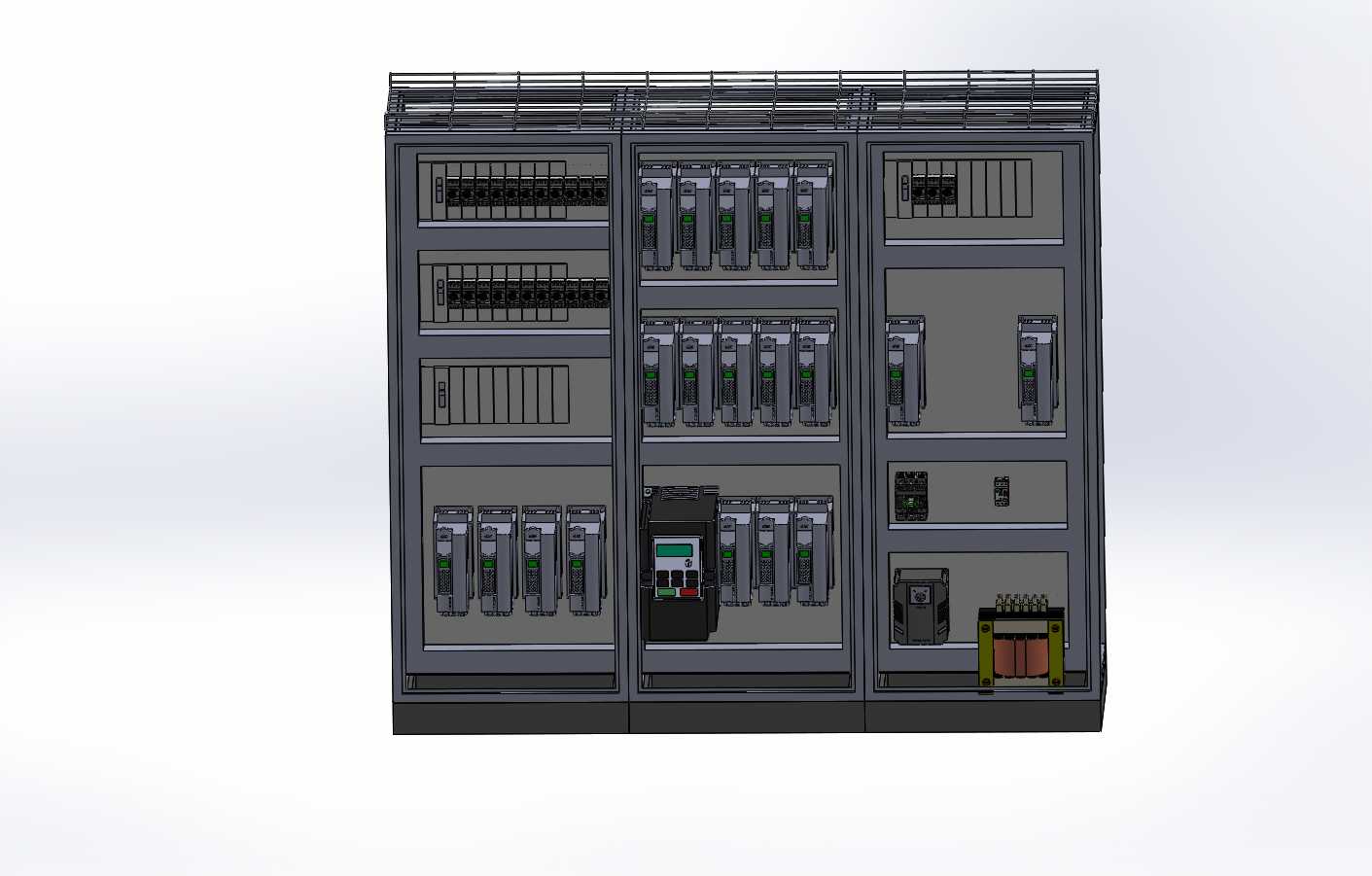

这款多舱式集成电气控制柜，主要面向工业生产现场的低压配电、设备逻辑控制、驱动调速等核心应用场景，广泛适配离散制造生产线、自动化加工单元、中小型动力配电系统的现场电控需求，承担电能分配、回路保护、设备运行逻辑管控、驱动信号输出的核心功能，是工业现场动力与控制链路的核心载体。整个柜体采用分舱模块化的设计思路，将不同功能的电气元件按照电压等级、信号类型、散热需求进行分区排布，左侧舱体集中布置小型断路器、端子排等配电与接线元件，中部舱体分层排布PLC模块、变频器、伺服驱动器等核心控制与驱动元件，右侧舱体预留扩展安装位，可布置开关电源、继电器组、变压器等辅助元件，不同舱体之间预留走线通道，既避免强电回路对弱电控制信号的电磁干扰，也方便后期运维人员分区域排查故障、更换元件。柜体整体采用标准工业柜型的安装边界设计，底部预留落地安装的固定孔位，背部预留靠墙安装的支撑结构，柜体深度适配常规车间电控室、设备侧旁的安装空间要求，前门采用带观察窗的结构设计，日常巡检时无需开门即可观察内部元件的运行指示灯状态，元件排布时充分考虑操作与散热需求，发热量大的变频器布置在舱体中下部靠近进风区域，敏感的控制模块布置在舱体上部远离强干扰源的位置，接线端子统一布置在舱体侧边，方便外部线缆的引入与固定。设计过程中充分考虑了现场布线的工艺要求，每个元件安装位都预留了标准导轨安装空间，走线槽沿舱体边缘布置，强弱电走线槽物理分隔，柜内顶部预留线槽与排风通道，可根据需求加装散热风机，保障长时间满负荷运行时柜内温度处于元件允许的工作范围，不同舱室的门板都预留了按钮、指示灯的安装开孔位，可根据实际项目需求加装本地操作元件，无需对柜体主体进行二次切割加工，大幅缩短现场电控系统的集成装配周期。
