四路继电器控制模组结构设计

项目分类:3D模型 发布时间:2021-06-02 ID:190167
  • 四路继电器控制模组结构设计
  • 四路继电器控制模组结构设计
  • 四路继电器控制模组结构设计

这款四路继电器控制模组,是面向低压电控场景开发的集成式开关执行部件,主要应用在工业自动化控制回路、智能家居弱电控制、小型实验台电控系统、创客DIY电控装置中,承担小信号控制大功率负载通断的核心作用,能够实现控制回路与负载回路的电气隔离,避免强电干扰损坏前端控制单元,同时可通过低压直流信号驱动交流或直流负载的通断切换,适配灯光控制、电机启停、电磁阀切换、电源通路切换等多种常见电控需求。

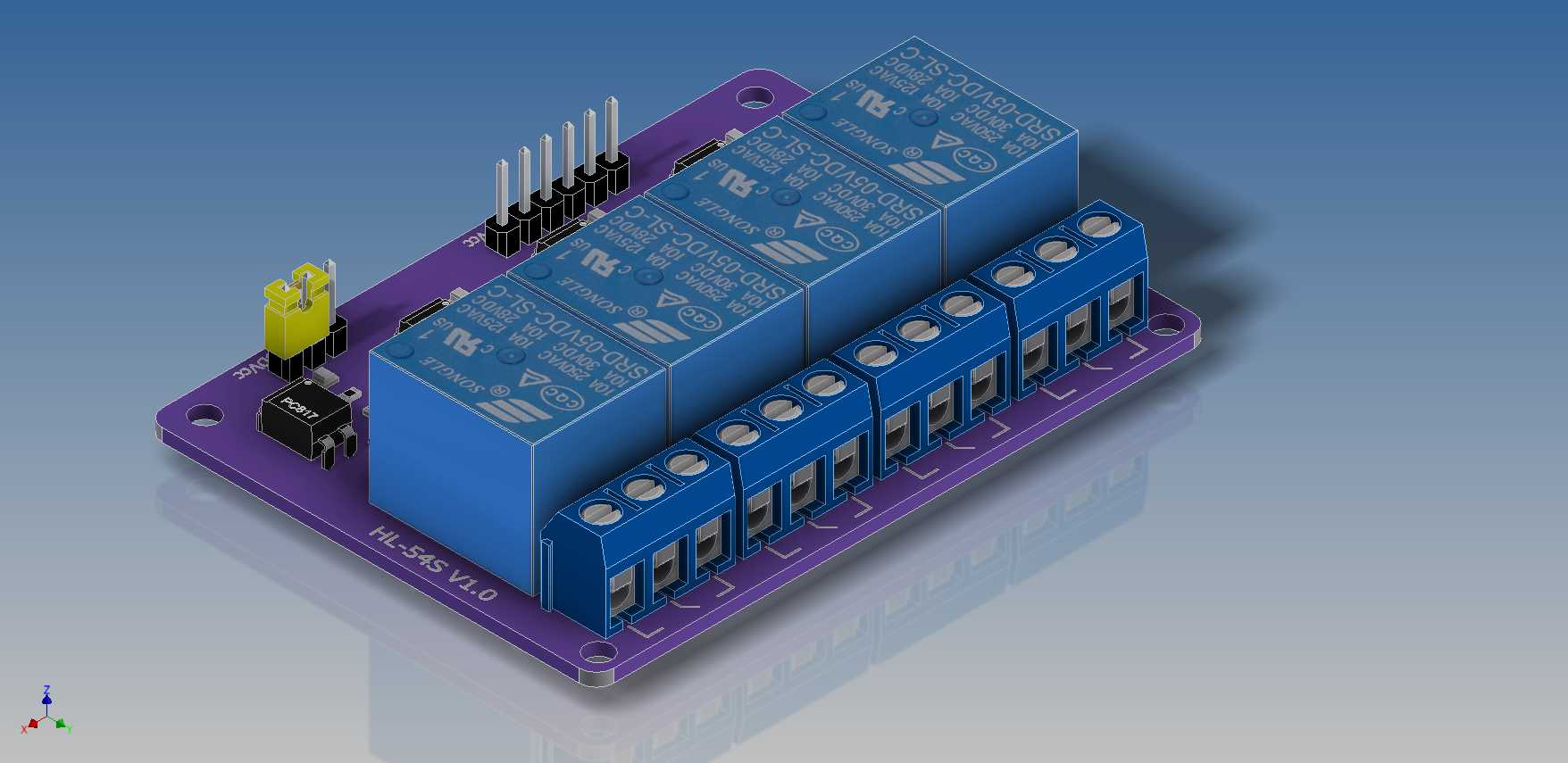

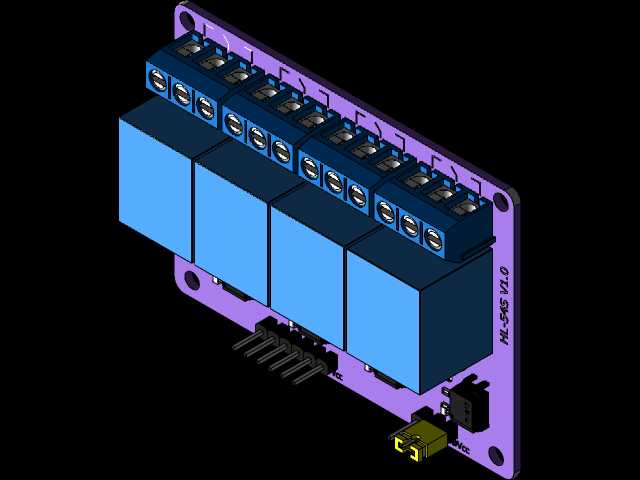

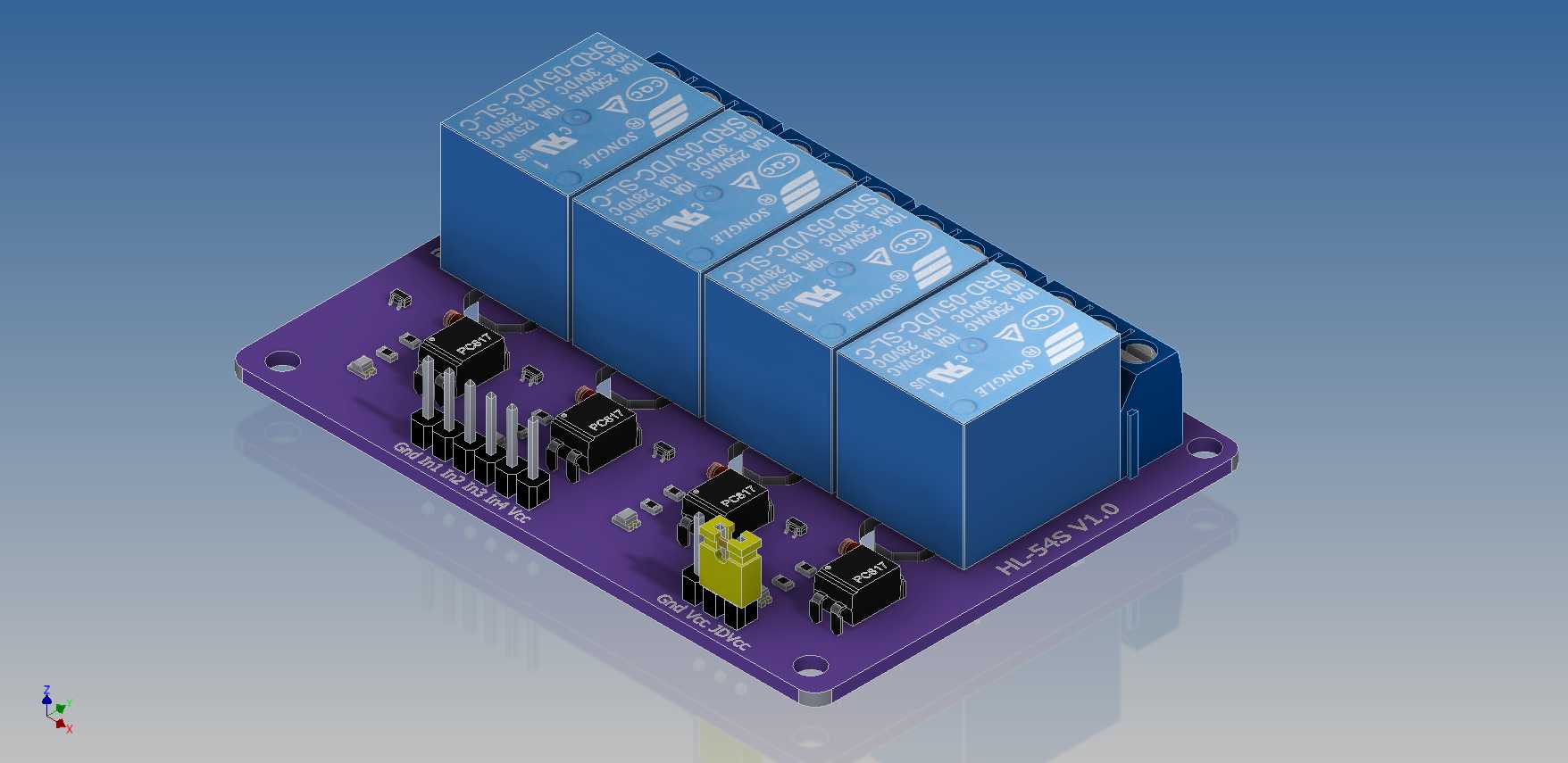

模组整体采用四层紫色阻焊PCB作为承载基底,板载四颗松川系列大功率继电器横向并排布置,每颗继电器对应一路独立的输出控制通道,单路可承载常见的10A级别交直流负载通断需求,四路通道相互独立互不干扰,可同时接入四路不同的负载回路实现分别控制。板载每路继电器前端都搭配了独立的光耦隔离芯片与续流二极管、状态指示LED,光耦元件可实现前端控制信号与继电器驱动回路的完全电气隔离,有效抑制负载侧的浪涌、干扰信号反串到单片机、PLC等前端控制设备,续流二极管则用于吸收继电器线圈断电时产生的反向电动势,避免反向电压击穿前端驱动元件,每路对应的状态LED可直观显示对应通道的吸合状态,方便现场调试与故障排查。

在设计思路上,模组充分考虑了实际安装与接线的便利性,板端预留了标准间距的接线端子排,控制信号端采用排针接口可直接对接单片机开发板、PLC扩展模块的标准IO口,负载端采用大电流螺丝接线端子,无需额外焊接即可完成导线压接,降低现场接线难度。安装边界上,PCB板四角预留了标准直径的安装固定孔,可直接通过铜柱固定在电控箱内部、设备机架的绝缘安装位上,整体外形紧凑规整,四路继电器并排布置的布局既压缩了整体宽度,也预留了足够的散热间隙,避免多继电器同时吸合工作时热量堆积影响元件寿命。板上还预留了线圈供电的电源输入接口与跳线选择位,可根据实际使用场景选择高低电平触发模式,适配不同类型的前端控制信号输出逻辑,无需额外外接转换电路即可直接投入使用,整体结构布局规整,元件排布避开了安装孔位与接线操作空间,兼顾了电气性能、安装便利性与使用可靠性。
