凯康KL-MAL2杠杆式行程限位开关结构模型

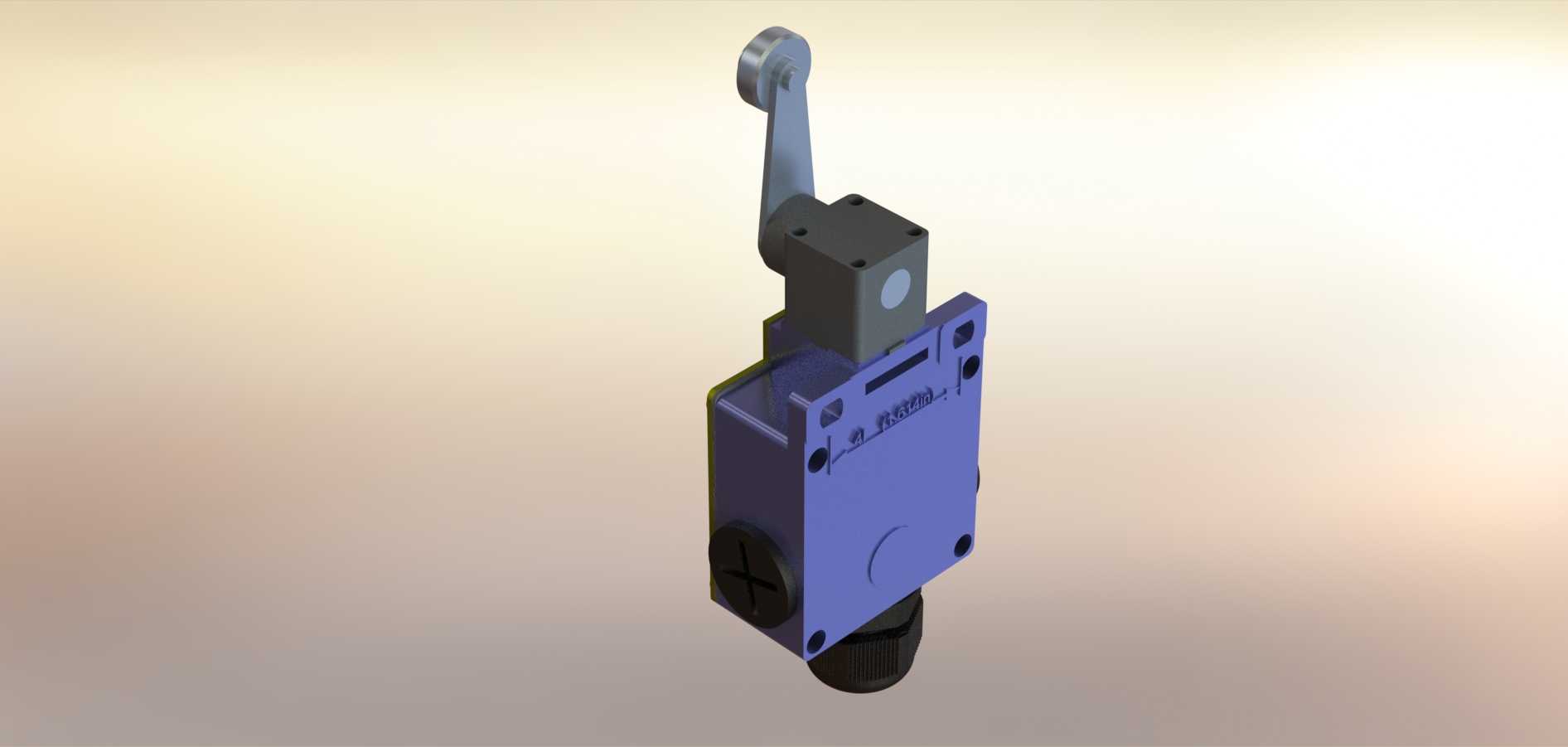

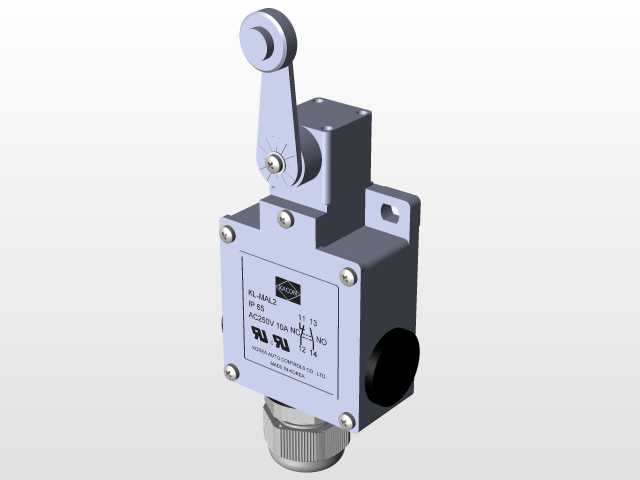

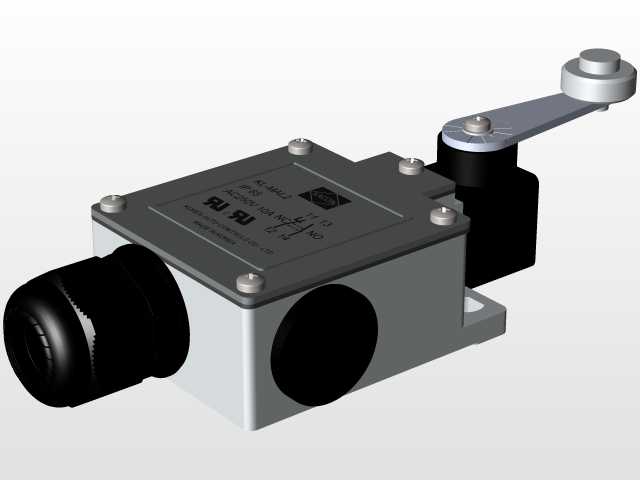

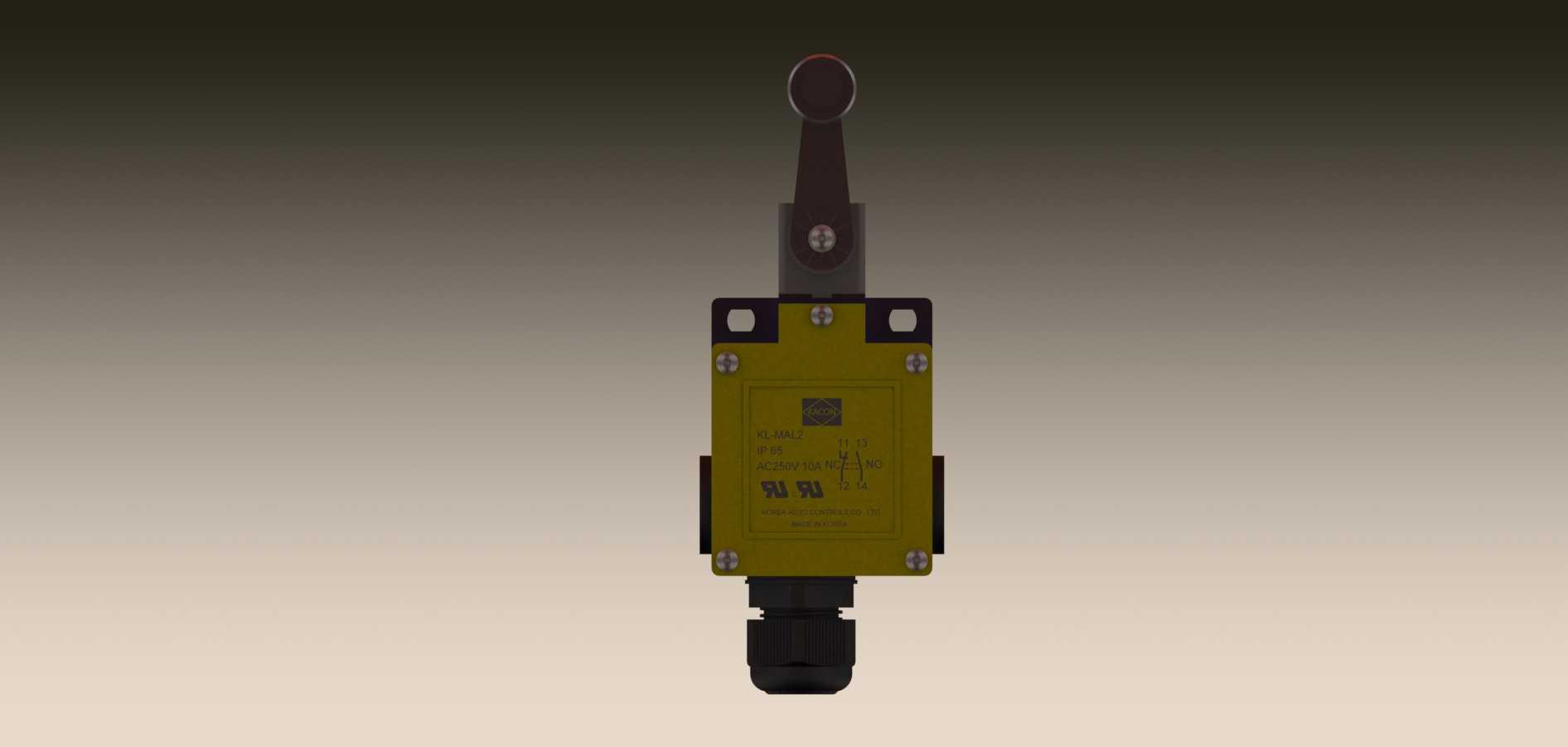

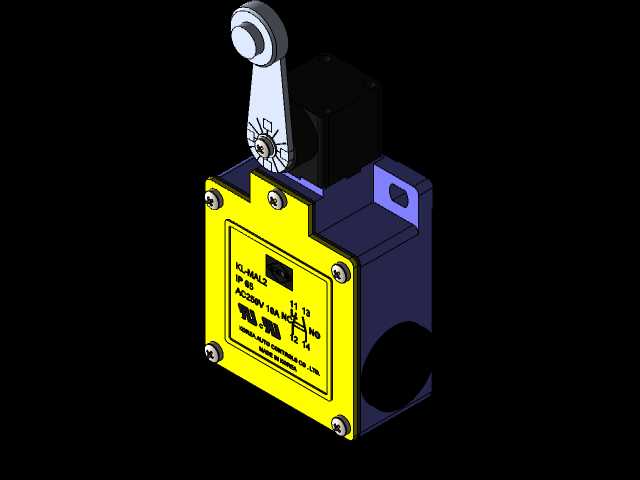

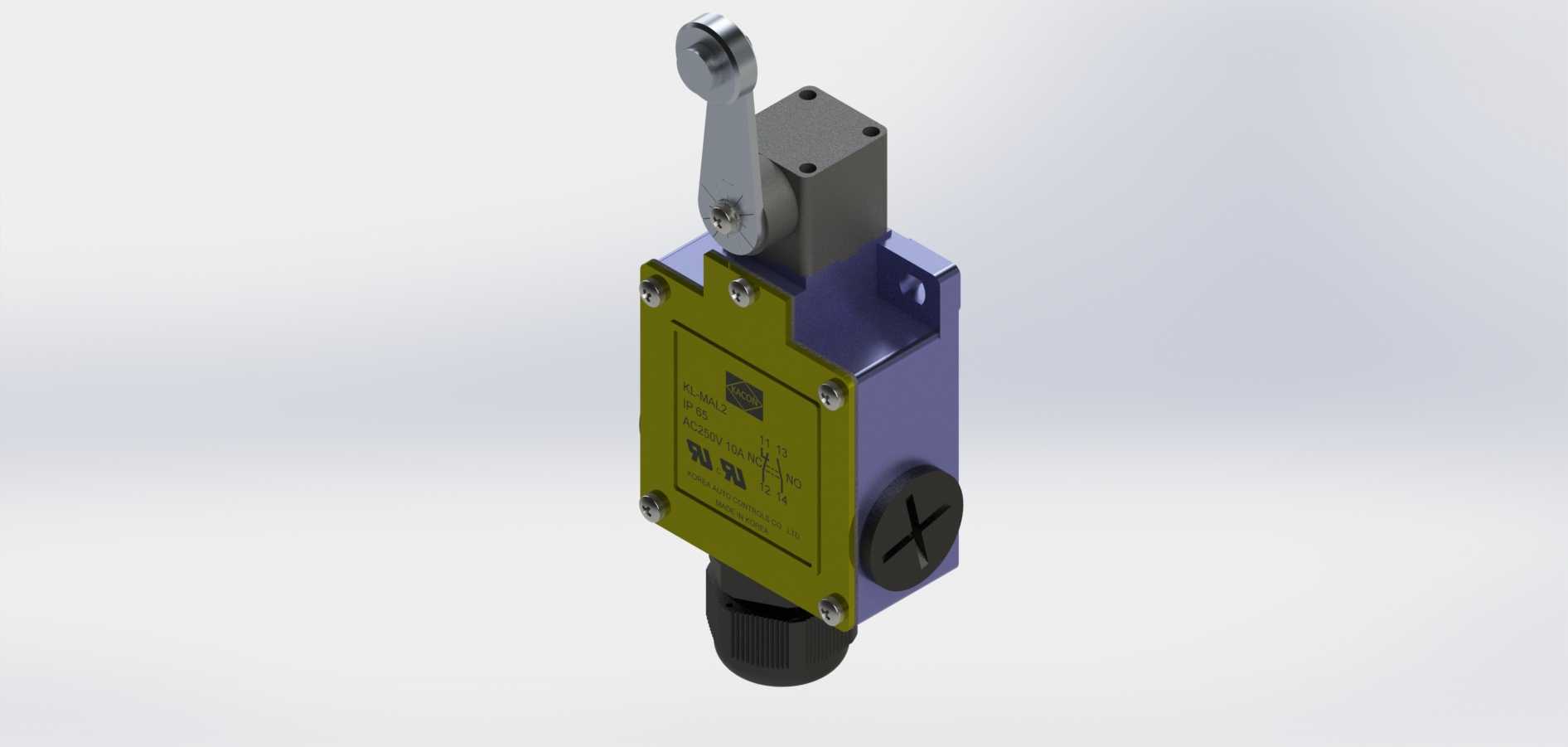

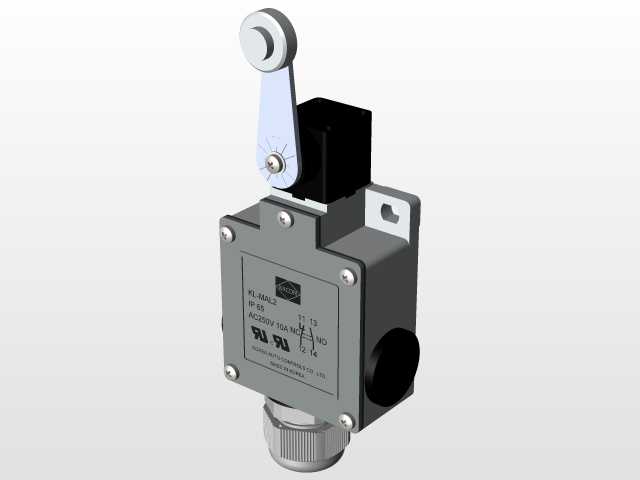

这款杠杆式限位开关是工业自动化控制场景中极为常用的位置检测与行程保护元件，广泛应用于机床设备的行程限位、自动化生产线的工位定位、起重设备的终端位置防护、输送线的物料到位检测等场景，能够在设备运动部件抵达预设位置时快速触发电气信号，切断或切换控制回路，避免设备超程运行引发碰撞、过载等故障，是工业设备安全防护与逻辑控制不可或缺的基础元件。该款开关采用杠杆滚轮式触发结构，相较于直动式限位开关，拥有更长的触发臂展与更灵活的触发角度，能够适配不同方向的运动部件触碰，滚轮结构可有效降低触发时的摩擦阻力，减少长期往复触发带来的结构磨损，延长元件的实际使用寿命。开关主体采用分层式结构设计，下部为电气触点腔体，采用密封式壳体结构，能够阻挡车间环境中的粉尘、切削液飞溅侵入内部触点，保障电气接触的稳定性；中部为传动机构腔体，将杠杆的机械动作传递至内部触点，动作行程与触发力度经过适配调校，既保证触发的灵敏度，又具备一定的抗冲击能力，避免设备运行中的轻微振动引发误触发；上部的杠杆臂采用金属材质加工，转轴部位设置耐磨衬套，往复摆动过程中无明显旷量，触发位置的重复精度能够满足多数工控场景的定位需求。从安装适配性来看，该开关的底座预留了标准的安装孔位，孔距符合工控元件通用安装规范，可直接固定在设备的安装支架、机身预设基面之上，无需额外制作非标转接件；开关的整体外形紧凑，侧向出线的结构能够节省安装空间，即便在设备内部狭小的布线空间内也能完成布置，杠杆臂的初始角度可根据实际触发需求进行小幅调整，适配不同的安装位置与触发高度。在设计建模过程中，完整还原了开关的外部装配结构，包括壳体的固定螺丝位置、滚轮的转动结构、侧面的调节旋钮、底部的线缆接口等细节，各部件之间的装配间隙符合实际产品的装配公差，能够直接用于设备布局的干涉校验、安装工位的模拟排布，也可作为工控系统教学演示的具象模型，帮助技术人员直观理解杠杆式限位开关的结构组成与触发原理。
