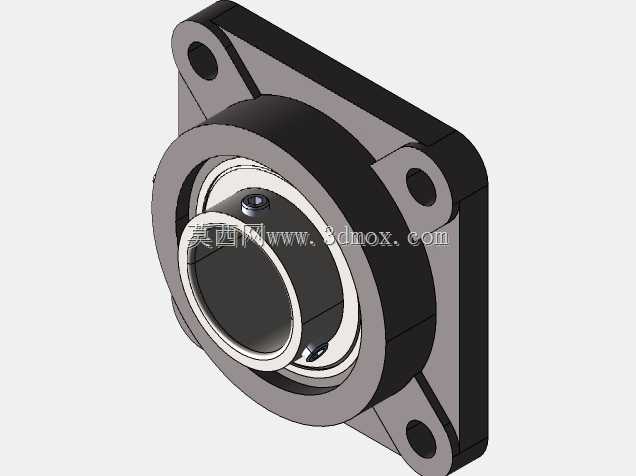

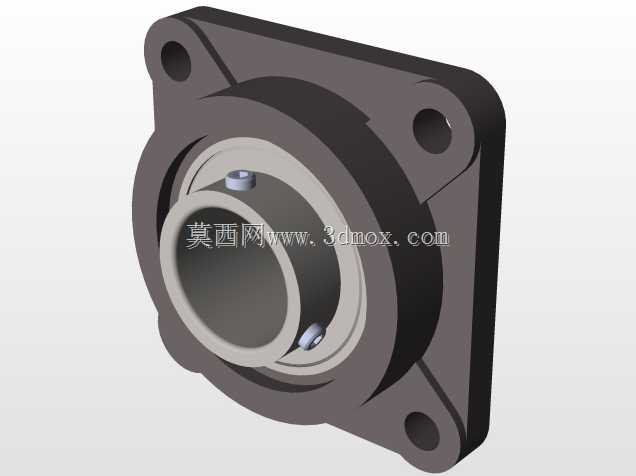

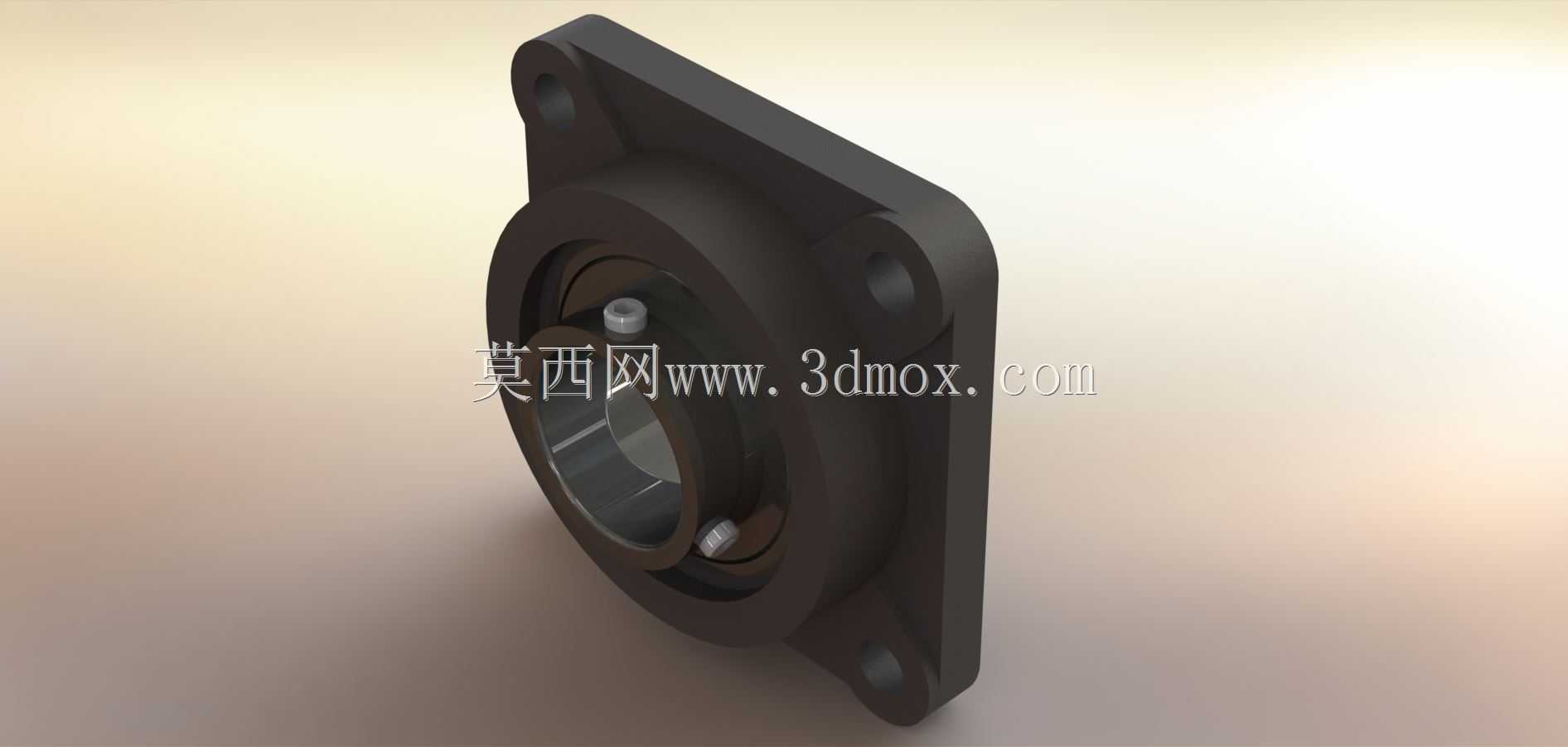

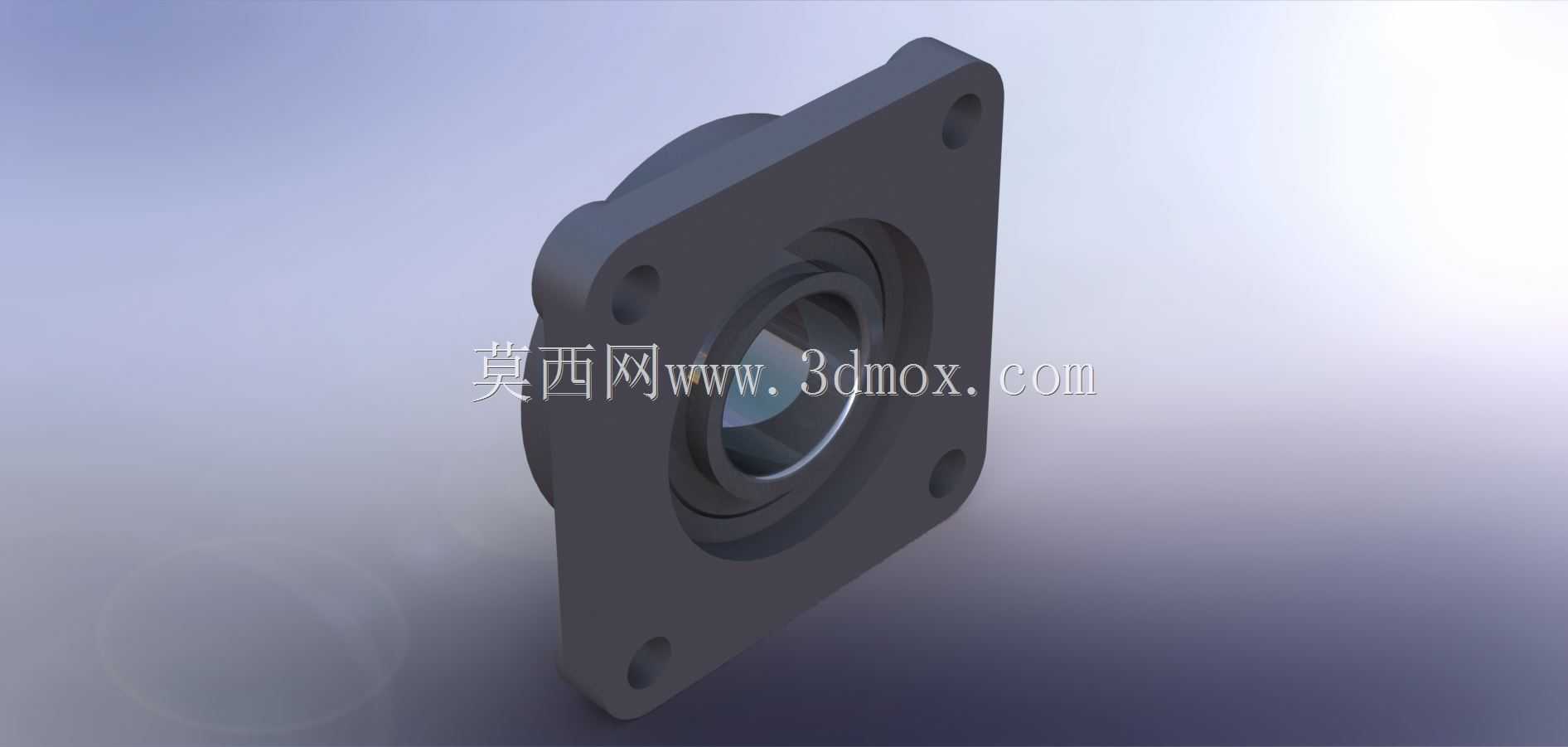

适配50mm轴径四螺栓法兰轴承安装结构

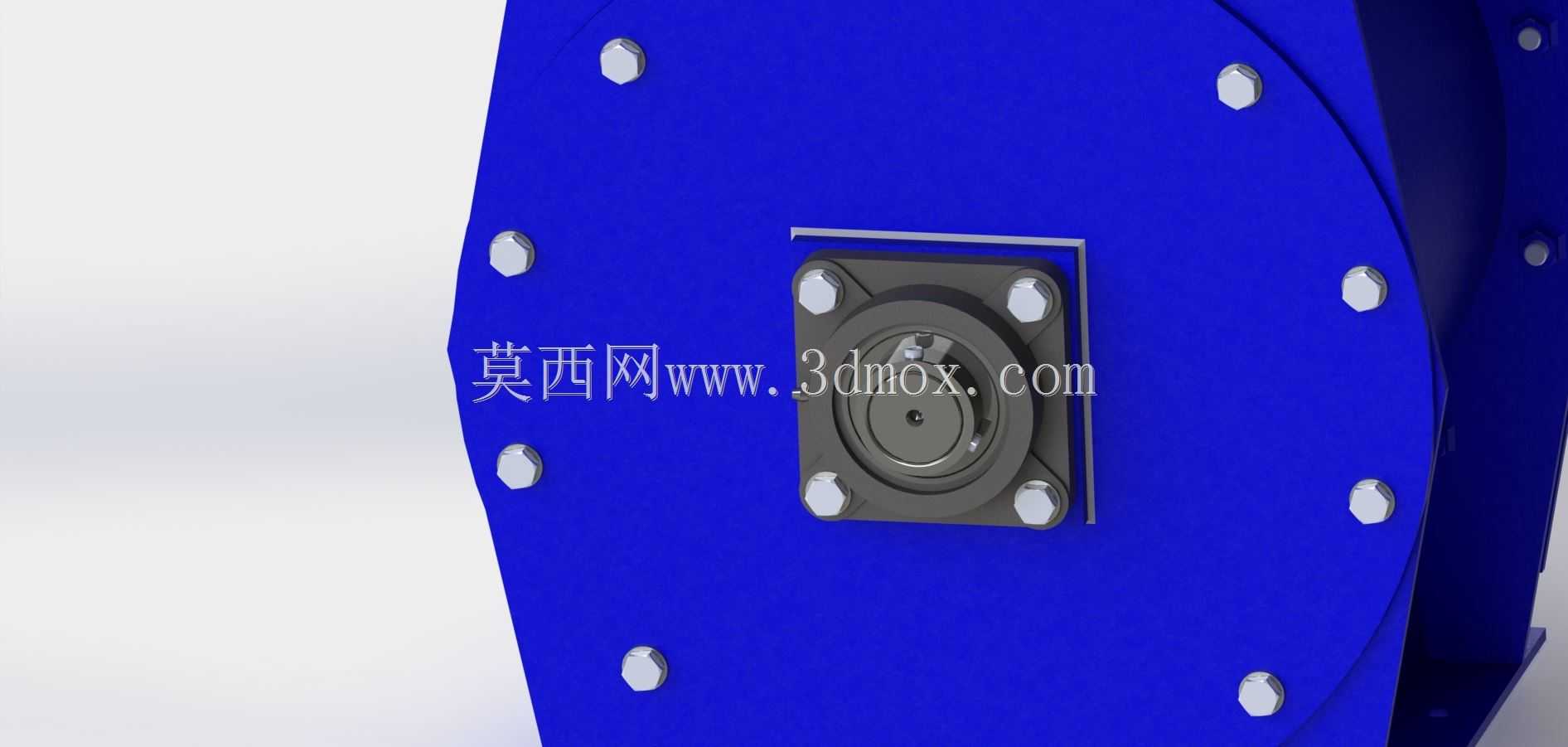

　　在散料输送、轻工装配线这类连续运转的设备场景里，轴系的径向支撑可靠性直接决定了整条产线的运维周期，这类四螺栓方形法兰轴承单元，正是针对中载、安装空间受限的输送辊筒、从动轮轴端支撑需求开发的结构。不同于需要预埋轴承座、配合镗孔安装的剖分式轴承座，这种一体式法兰单元把轴承外圈、密封结构、安装法兰集成在同一个铸铁基座上，现场安装时不需要额外加工安装基准面，只要把法兰贴合在设备的侧板安装面上，穿入四颗固定螺栓就能完成轴端支撑的装配，对于现场改造、快装式输送线的搭建来说，能省去大量的预装校准工序。

　　从结构设计逻辑来看，方形法兰的四个安装孔呈90度对称分布，相比菱形两孔法兰的抗倾覆能力更强，当轴端承受一定的径向偏载，比如输送带跑偏带来的侧向力、辊筒上物料偏载带来的附加弯矩时，四个螺栓的锁紧力能均匀分摊法兰面的受力，避免单侧螺栓受拉过载导致的法兰松动。轴承内圈与轴采用过渡配合，配合面的公差控制在H7/k6区间，装配时不需要热装，用铜棒轻敲就能把轴穿入内圈，内圈上预留的紧定螺钉孔可以在轴穿入到位后，锁紧螺钉顶在轴的铣平面上，防止运转过程中内圈与轴发生相对窜动，这种锁紧方式对于转速不超过300rpm的输送类工况来说，完全能满足扭矩传递的需求，同时拆装维护时不需要专用拉马，松开紧定螺钉就能把整个轴承单元从轴端拆下。

　　适配50mm轴径的这个规格，对应的法兰安装边尺寸、安装孔中心距都经过了标准化适配，法兰基座采用灰铸铁HT200材质铸造，铸造后经过时效处理消除内应力，避免长期受力后出现基座变形导致的轴承卡滞。轴承内置的双唇式密封结构，外侧的密封唇能阻挡输送场景里的粉尘、细碎物料颗粒进入轴承滚道，内侧的密封唇能锁住轴承内部的润滑脂，在常规工况下一次注脂后可以连续运转6000小时不需要补充润滑，减少了运维的频次。法兰面与轴承内孔的垂直度控制在0.02mm以内，安装后能保证轴的回转同轴度，避免因为安装面倾斜导致的轴承偏磨，延长轴承的实际使用寿命。

　　在实际选型应用中，这类法兰轴承单元常被用在带式输送机的头尾辊筒轴端、小型斗式提升机的从动轴支撑、皮带转弯机的辊组支撑位置，因为安装时不需要在设备侧板上加工沉孔或者镗轴承安装位，只需要按照安装孔位钻四个通孔就能完成装配，对于薄板结构的设备侧板来说，这种安装方式不会破坏侧板的结构强度，法兰面与侧板的大面积贴合还能分散轴承的支撑反力，避免薄板受力变形。设计建模时，需要重点关注法兰安装孔的位置度公差，四个孔的中心位置偏差不能超过0.1mm，否则现场安装时会出现螺栓无法穿入的问题；轴承内孔与法兰安装面的垂直度是核心形位公差，直接影响轴的回转精度，如果垂直度超差，轴运转时会出现周期性的径向跳动，带动输送带跑偏，同时轴承滚道会因为偏载出现早期点蚀。另外，法兰基座的壁厚设计要兼顾强度与轻量化，安装孔周围的凸台结构要做加强筋过渡，避免螺栓锁紧时凸台根部出现应力集中导致的开裂，轴承外圈与基座的配合采用过盈配合，过盈量控制在0.02-0.04mm，保证外圈在基座内不会发生相对转动，同时装配时可以通过压力机平稳压入，不会撑裂铸铁基座。

　　从安装边界来看，这个规格的法兰单元在装配时，轴端伸出法兰外侧的长度不能超过内圈宽度的三分之一，否则会影响紧定螺钉的锁紧效果，同时要预留出足够的扳手空间，方便拧紧四个安装螺栓和内圈的紧定螺钉，法兰与设备安装面之间不需要额外加装调整垫片，依靠法兰面的加工精度就能保证轴的水平度，只有在多辊筒同轴度校准的时候，才可以在法兰面与侧板之间加装薄铜皮来微调轴的高度。这种一体式结构的轴承单元，相比分体式的轴承加轴承座的组合，零件集成度更高，现场装配的误差累积更小，非常适合非机加工专业的运维人员现场安装更换，在通用输送设备领域的应用占比逐年提升，建模过程中还原的密封槽、紧定螺钉孔、安装孔倒角这些细节，也能直接用于后续的工程图导出、安装模拟以及BOM清单的生成。
