WEG Palm掌式双控安全操作开关结构

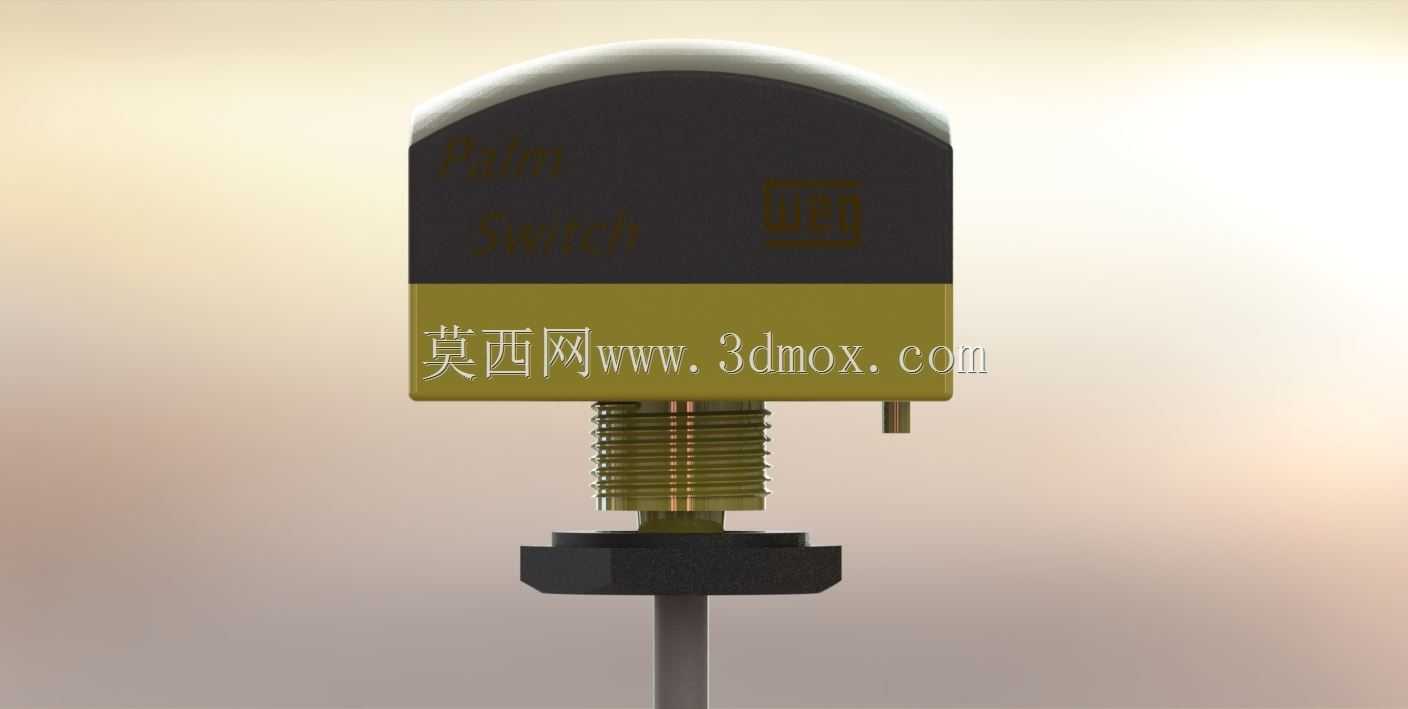

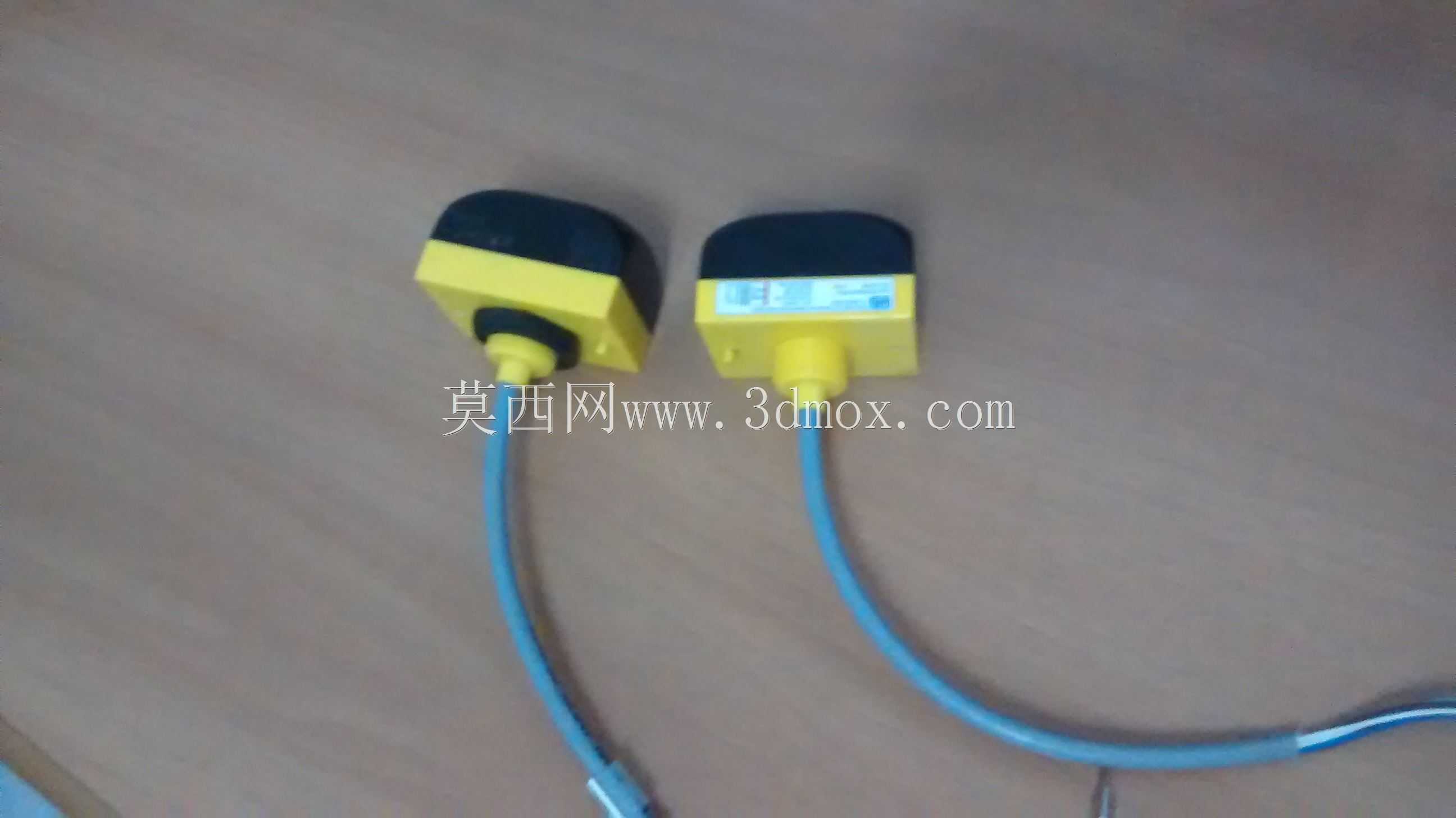

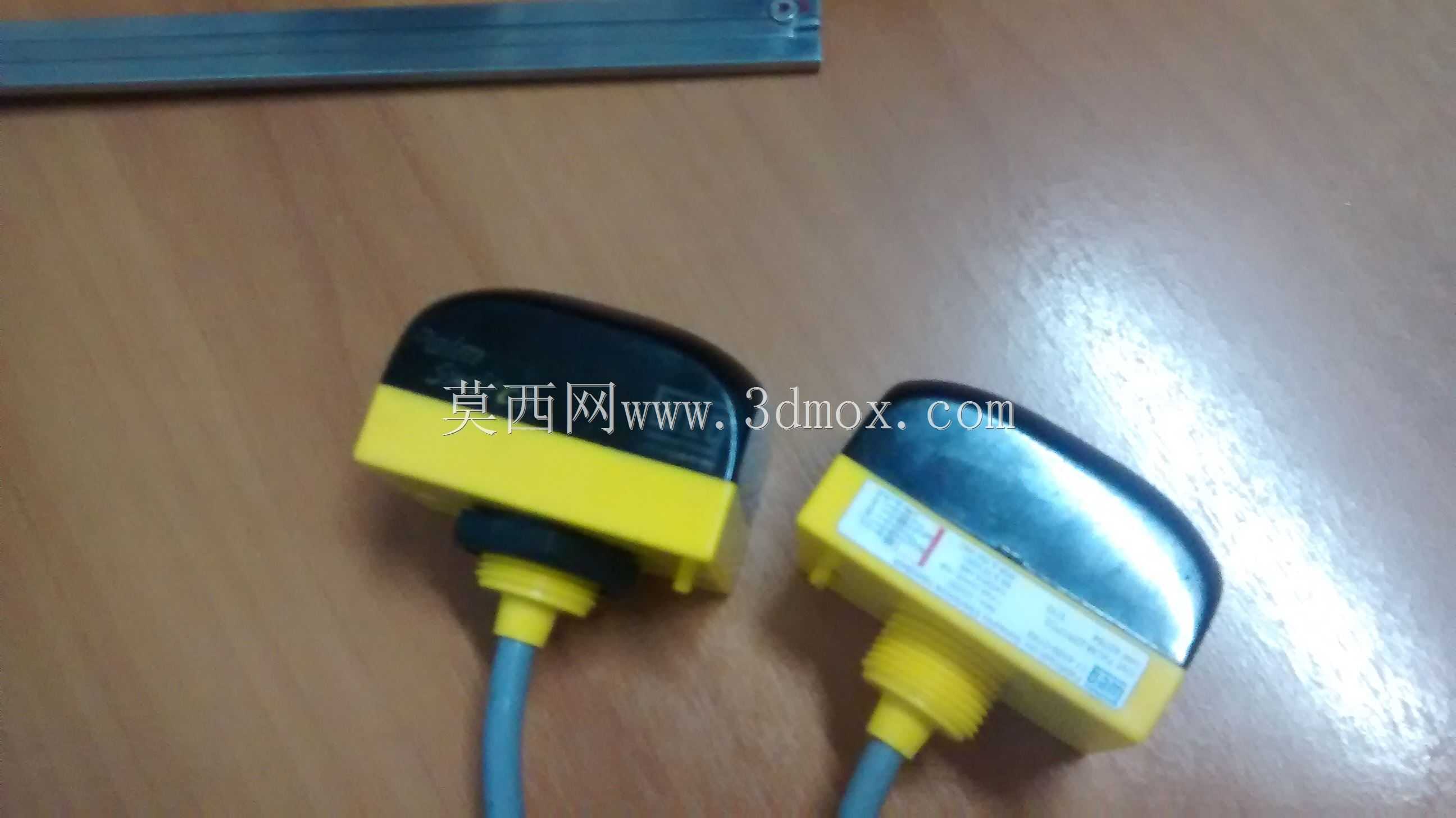

　　做设备结构设计的同行多半都碰到过操作工位的人机痛点——尤其是需要操作人员长时间保持触发状态的工位，普通按钮式操作件用久了，操作人员拇指反复施力很容易出现重复性劳损，轻则操作效率下降，重则因为操作疲劳误触安全装置，反而给产线埋下隐患。这款掌式操作开关的设计逻辑，刚好就是冲着这个痛点来的。它没有采用常规的按钮触发结构，而是把触发感应区做在了掌托位置，操作人员不需要用手指反复按压，只要把手掌搭在开关的弧形托面上，就能完成触发信号的输出，整个施力过程是靠手掌自然放置的重力配合轻压完成，完全规避了单指反复施力的劳损问题。从结构上看，这款开关分为头部操作端和长杆安装段两个部分，头部的弧形顶面做了贴合手掌自然弧度的曲面处理，边缘做了圆滑过渡，

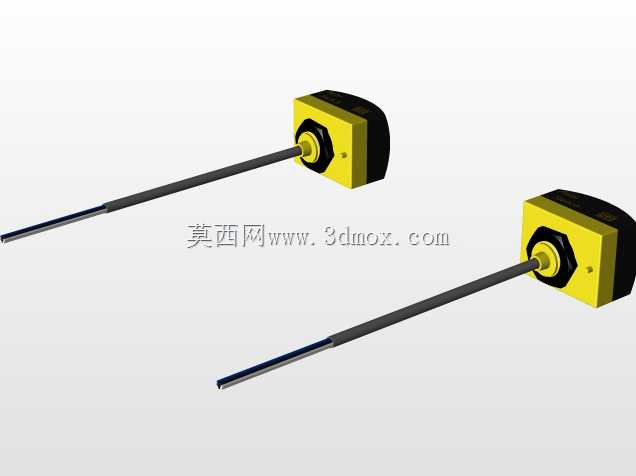

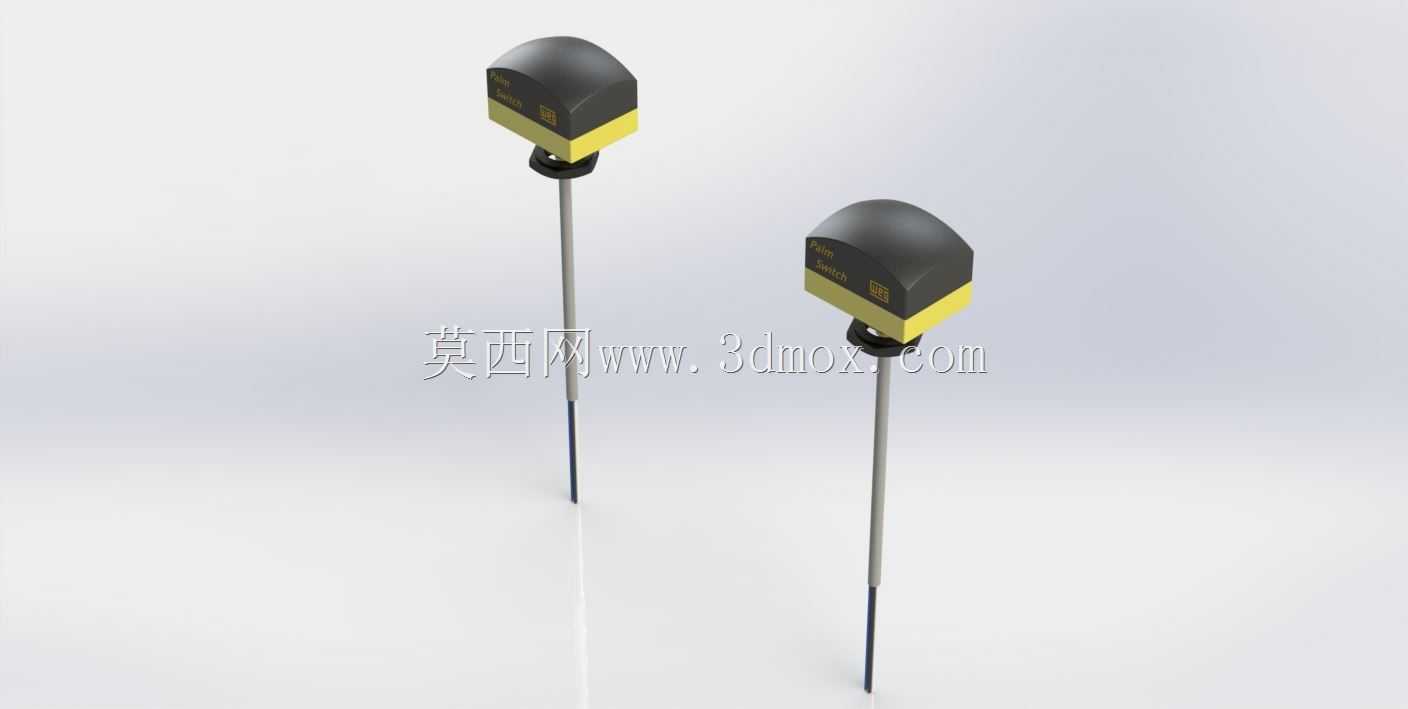

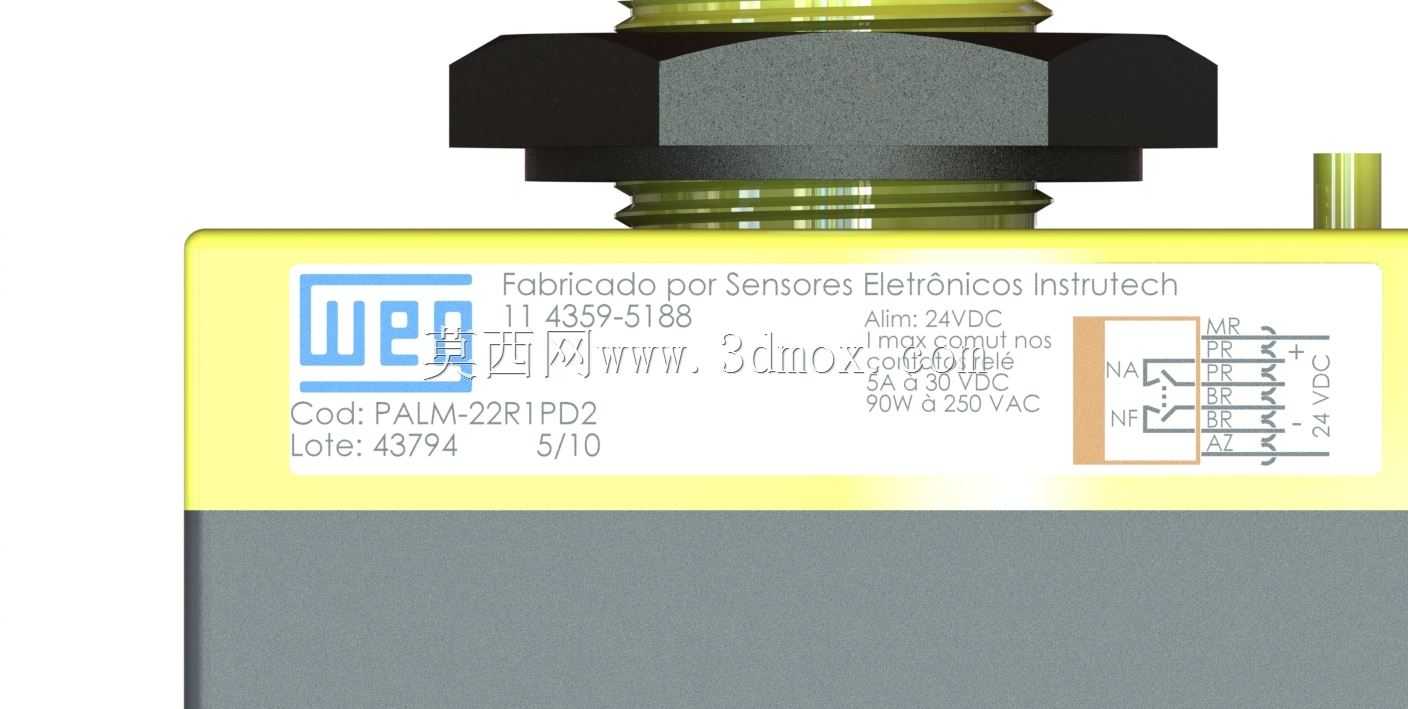

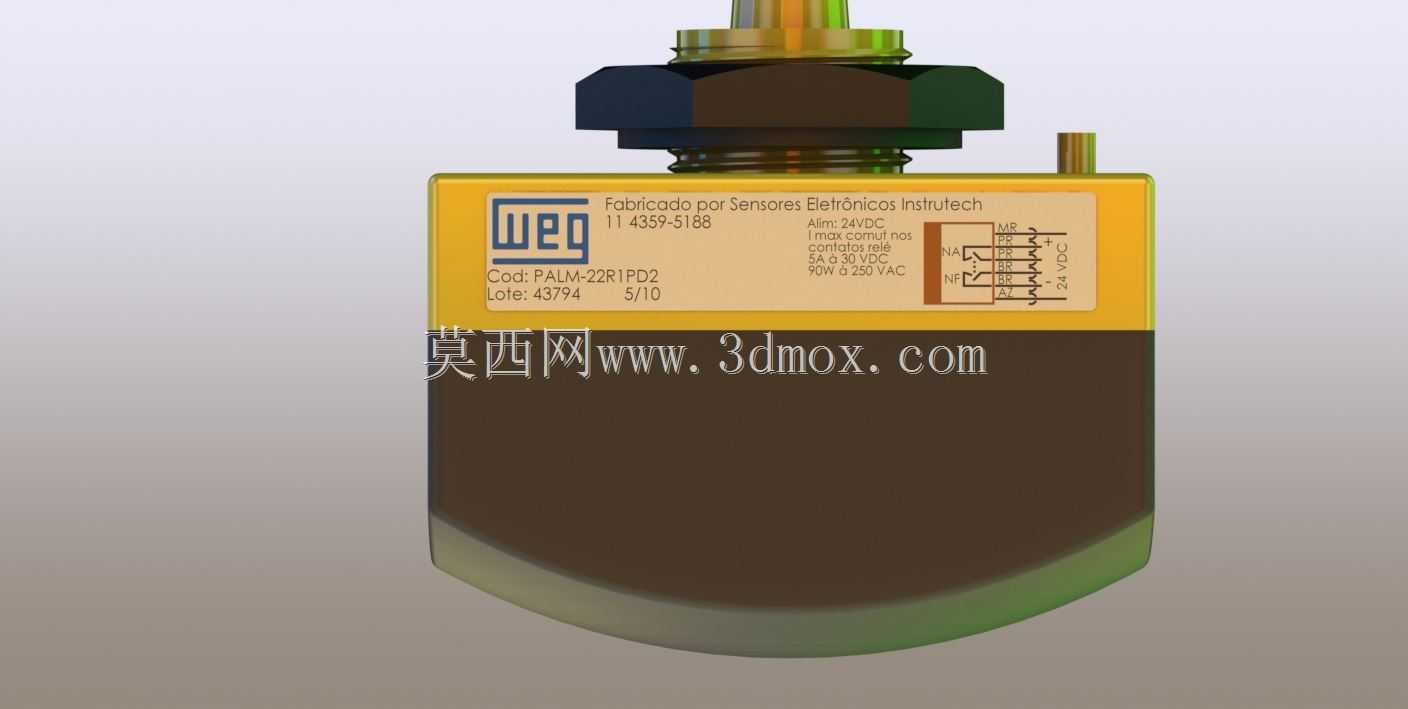

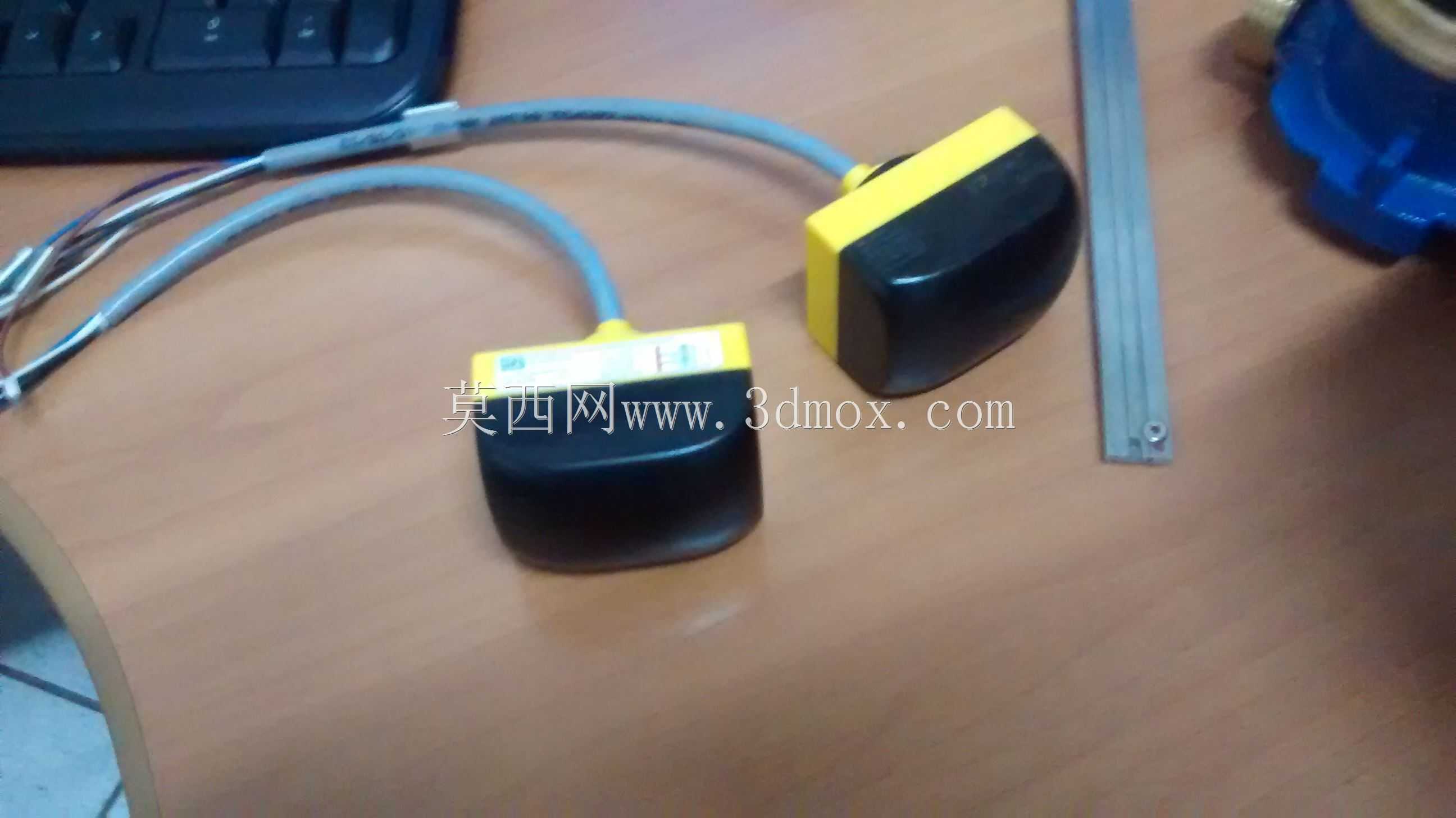

　　没有尖锐棱角，操作人员搭手的时候不会出现硌手的问题，头部侧面的黄黑配色是工业安全件的标准警示配色，在设备上安装之后辨识度很高，操作人员不用刻意找就能快速定位操作位置。长杆安装段的设计是为了适配不同设备的安装面板厚度，杆身做了等径设计，安装的时候只需要在设备操作面板上开出对应直径的安装孔，把杆身穿入之后用配套的锁紧螺母从面板背面固定即可，不需要做复杂的沉台或者异形开孔，不管是新设备设计集成，还是老设备的旧开关替换，都能快速完成安装，不用额外改动面板结构。和普通按钮开关不同的是，这款开关集成了传感触发结构而非机械触点，触发的时候不需要大行程按压，只要手掌贴合感应区达到触发阈值就会输出信号，一方面触发力度更轻，长时间操作不会累，

　　另一方面没有机械触点的磨损问题，使用寿命比普通机械按钮长很多，在高频操作的工位上使用，能减少很多备件更换的维护工作量。双控的设计逻辑是这款开关的核心安全特性，它内部集成了两路独立的信号输出回路，只有当手掌完全覆盖感应区，两路信号同时触发的时候，设备才会接收到有效的运行信号，一旦因为操作人员手滑、误碰或者其他原因只有单路信号触发，设备就会立即进入安全停止状态，完全避免单回路故障导致的安全失效问题，符合工业设备安全设计的冗余要求。在实际应用场景里，这类开关大多用在冲压设备、自动化装配工位、机器人协作工作站这类需要操作人员持续给出安全确认信号的工位——比如冲压工位的操作人员，需要双手同时触发两个掌式开关才能启动冲压动作，

　　掌式结构不需要手指用力按压，操作人员长时间作业也不会因为手指酸痛出现误操作；在协作机器人工作站里，这类开关可以作为使能装置安装在操作位的扶手上，操作人员手扶扶手的时候自然触发使能，机器人可以正常运行，一旦操作人员手离开扶手，机器人立即降速或者停止，保障人机协作的安全性。做三维建模的时候要特别注意安装边界的预留，头部操作端的直径要比安装杆大一圈，设计安装面板的时候要在面板背面留出足够的螺母锁紧空间，同时头部下方要预留一定的间隙，避免面板和头部底面干涉，影响手掌按压的行程；另外开关的出线方向是从长杆的底部引出，建模的时候要在杆身下方留出足够的走线空间，避免线缆弯折半径过小导致线芯断裂。很多同行在选型的时候容易忽略操作件的人机工程细节，总觉得只要能实现通断功能就行，但实际上长时间操作的工位，操作件的施力方式、外形贴合度直接影响操作人员的工作状态，甚至关系到安全装置的有效率，这款掌式开关的结构设计，就是把人机工程和安全冗余做在了结构里，不需要额外增加复杂的辅助结构，就能解决普通按钮开关长期存在的劳损和误触问题。
