维德根BA3021系列旋转编码器结构设计

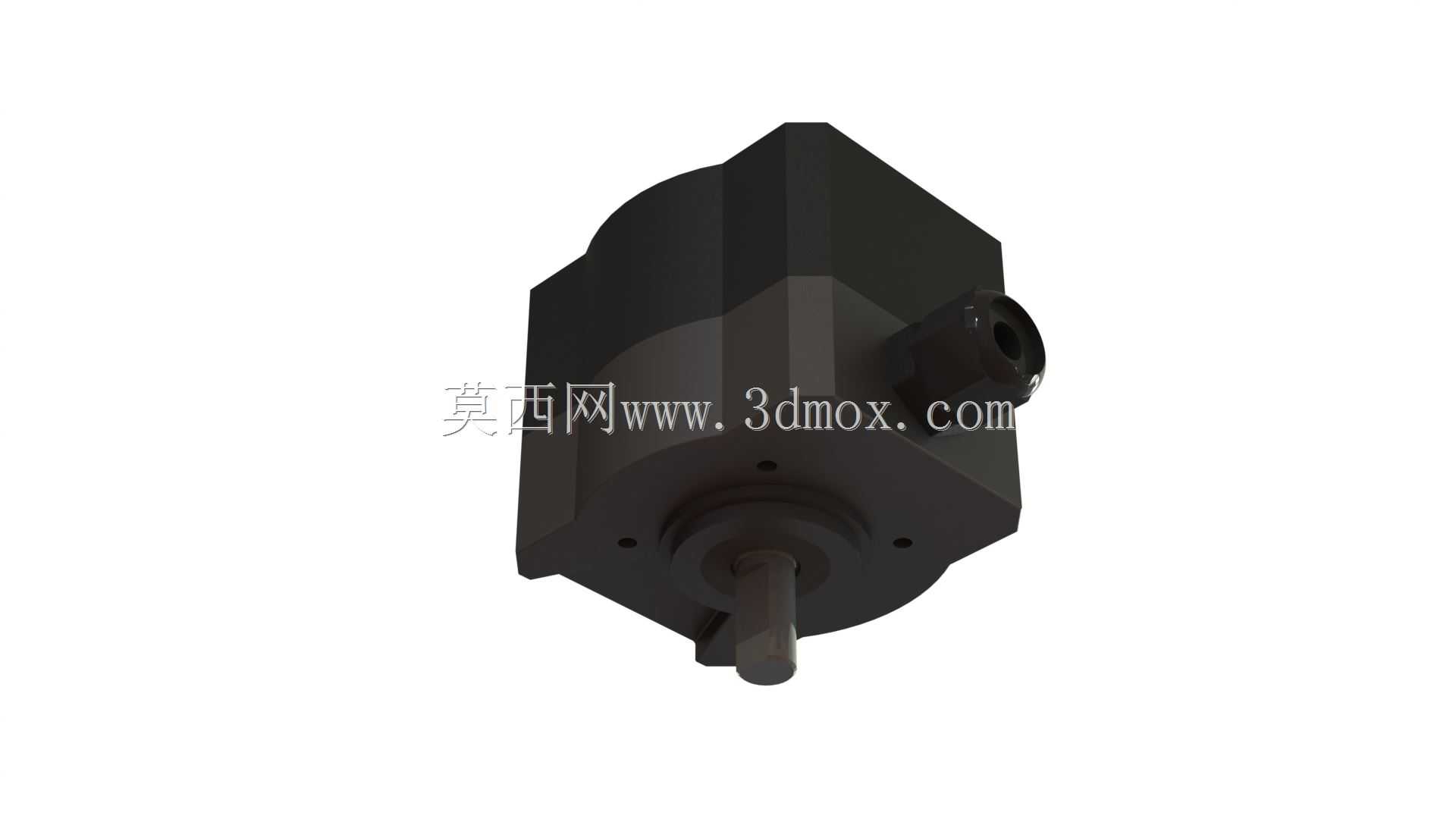

　　在自动化生产线的工位定位、伺服系统的闭环反馈、机床主轴的转速采集、输送线的位移计量场景中，旋转编码器都是不可或缺的核心传感部件，这款维德根BA3021系列的编码器结构，完全围绕工业现场的实际安装与使用需求完成建模还原。从结构设计逻辑来看，这款编码器采用了方型本体加侧出接线端的布局，区别于常规圆形编码器的柱面安装方式，方型壳体的四个安装耳预留了标准通孔，可直接通过螺栓固定在设备安装板上，不需要额外定制安装抱箍，适配大部分通用设备的安装位预留习惯，侧出的接线接头采用外螺纹快插结构，接线时可直接对接配套的航空插头，不需要在设备内部预留过长的走线弯折空间，能有效压缩安装侧的空间占用。本体的输出轴采用单出轴实心轴设计，

　　轴端做了标准的平键槽预留，和设备转轴对接时可通过柔性联轴器连接，既可以补偿安装时的轴系同轴度误差，也能避免设备运行时的振动直接传导到编码器内部的码盘结构，保护核心传感元件不受冲击损坏。从安装边界来看，这款编码器的本体边长控制在工业常用的58mm规格区间，本体总厚度不含轴段约40mm，输出轴的轴径为8mm，轴伸长度20mm，安装孔的孔距为47mm，这个尺寸参数完全适配市面上绝大多数同规格增量式编码器的安装位，设备改造替换时不需要重新加工安装板，也不需要调整轴系对接的中心高，能直接完成替换安装。从功能特性的结构匹配来看，壳体采用了整体式的硬质铝合金压铸结构，表面做了发黑氧化处理，既可以抵御工业现场的切削液、粉尘侵蚀，

　　也能起到一定的电磁屏蔽作用，避免车间内变频器、伺服驱动器的电磁干扰影响信号输出的稳定性；壳体的接缝处预留了密封胶圈的安装槽，装配后可达到IP65的防护等级，适合在有少量飞溅、多粉尘的机加工车间、物流输送线现场使用。建模过程中完全还原了产品的实际装配关系，从后端的接线腔、内部的码盘安装腔、前端的轴承安装位到输出轴的密封结构都做了1:1的还原，结构工程师在做设备布局设计时，可以直接将这个模型导入装配体，核对安装空间、走线位置、轴系对接的干涉情况，不需要反复测绘实物调整尺寸，也能提前预判安装时可能出现的空间冲突问题。在实际选型应用中，这类编码器常被用在包装机械的送膜辊转速检测、数控机床的主轴位置反馈、自动化立体仓库的堆垛机行走定位、

　　AGV小车的轮速采集场景中，方型壳体的设计相比圆形壳体在平面安装时的抗扭转能力更强，设备长期运行产生的振动不容易导致编码器本体移位，能长期保持检测精度的稳定性；侧出的接线方向也更适合安装在设备侧壁、机架内侧这类走线空间有限的位置，不会出现线缆弯折半径过小导致的线芯断裂问题。建模时对所有的安装配合面都做了公差预留的还原，比如轴承安装位的轴径公差、安装孔的通孔尺寸、接线接头的螺纹规格都和实物保持一致，工程师在做配套安装法兰、联轴器选型时，可以直接从模型中提取尺寸参数，不需要额外查阅选型手册，能大幅缩短设计阶段的选型核对时间。另外这款编码器的本体边角做了倒角处理，安装时不会出现锐边划伤线缆或者操作人员的问题，输出轴的根部预留了油封安装位，可有效阻挡外界的油污、粉尘从轴缝进入壳体内部，延长内部码盘和电路元件的使用寿命，这些细节结构在建模时都做了完整呈现，能让设计人员充分了解产品的结构特点，在设备设计阶段就做好对应的防护适配。
