带曲面过渡的包装盖轮廓连接结构

　　日常快消品包装的密封端盖，在做结构设计时经常会遇到曲面与安装边过渡的难题，尤其是当盖体需要贴合容器口部的非规则轮廓时，两端的安装定位结构很难顺着主体曲面顺滑衔接，很容易出现曲面褶皱、壁厚不均的问题，直接影响后续注塑成型的成品率，以及盖体装配后的密封贴合度。这类盖体大多用在食品、日化类的异型包装容器上，比如定制造型的零食密封罐、洗护用品的异型瓶盖，既要保证盖体扣合后和容器口完全贴合无间隙，避免内容物受潮、漏液，还要兼顾外观的流畅性，不能在曲面衔接处出现明显的棱线或者凹陷，影响产品的外观质感。做这类结构的三维建模时，不能直接用简单的拉伸或者放样命令硬接两端结构，首先要先梳理主体曲面的曲率走向，把两端安装位的投影曲线先贴合到主体曲面上，

　　保证投影线和曲面的法向完全对齐，避免后续生成的连接面出现曲率突变。建模过程中要先提取主体曲面的等距面作为壁厚基准，两端的安装卡扣或者定位筋的草图，要先投影到主体曲面上做约束，保证草图的端点和曲面的U/V线走向匹配，再用边界凸台或者曲面填充的方式做过渡，过渡段的曲率要和主体曲面做G2连续约束，避免后续注塑时出现应力集中，导致盖体在开合过程中从衔接处断裂。从安装边界来看，这类盖体的配合面公差要控制在0.1mm以内，两端的定位结构要和容器口的卡槽位置完全对应，曲面过渡段的壁厚要保持均匀，整体壁厚差不能超过0.2mm，避免注塑时出现缩痕或者填充不足的问题。实际生产中，这类带复杂曲面过渡的盖体，在开模前还要做拔模分析，

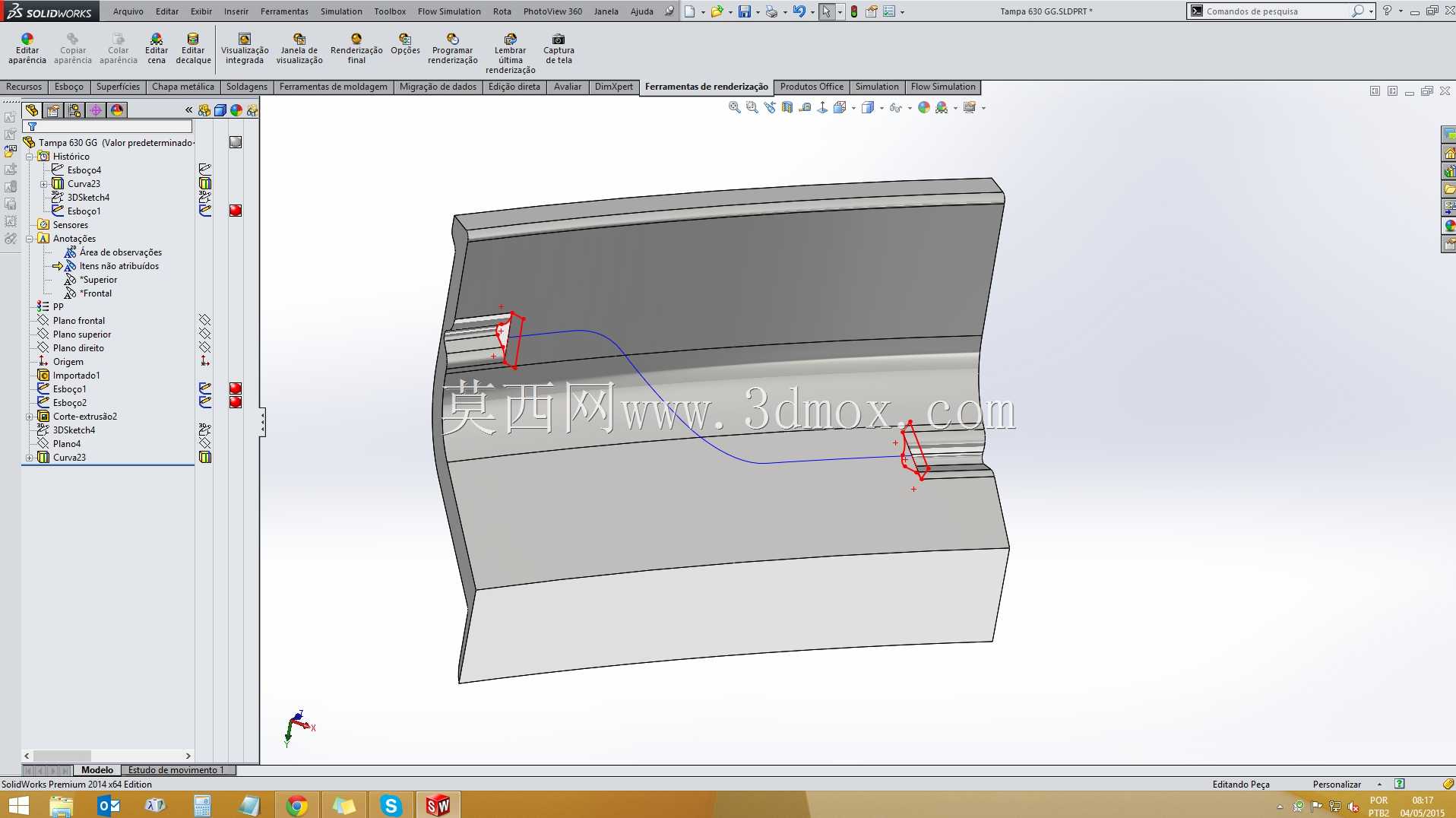

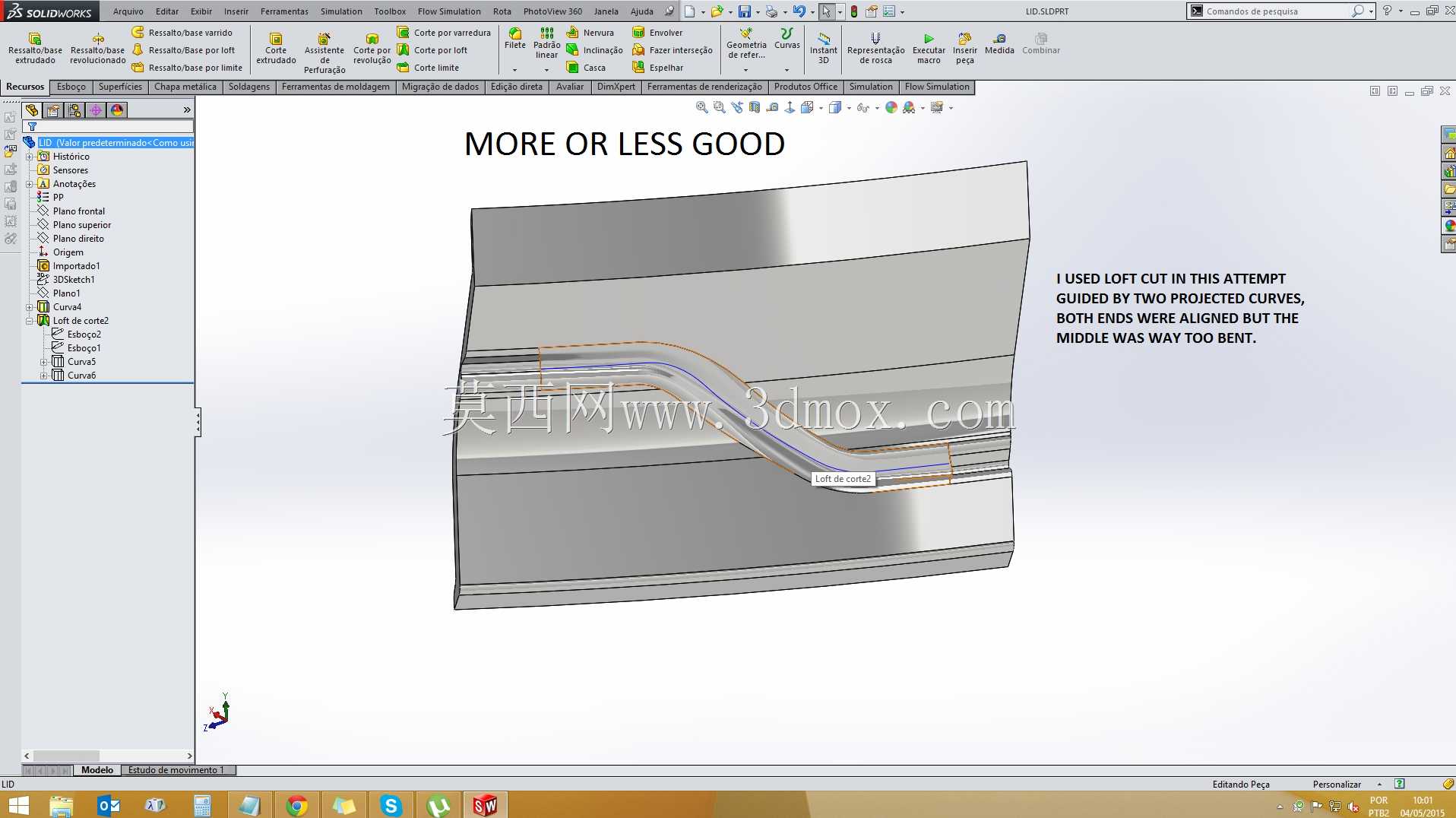

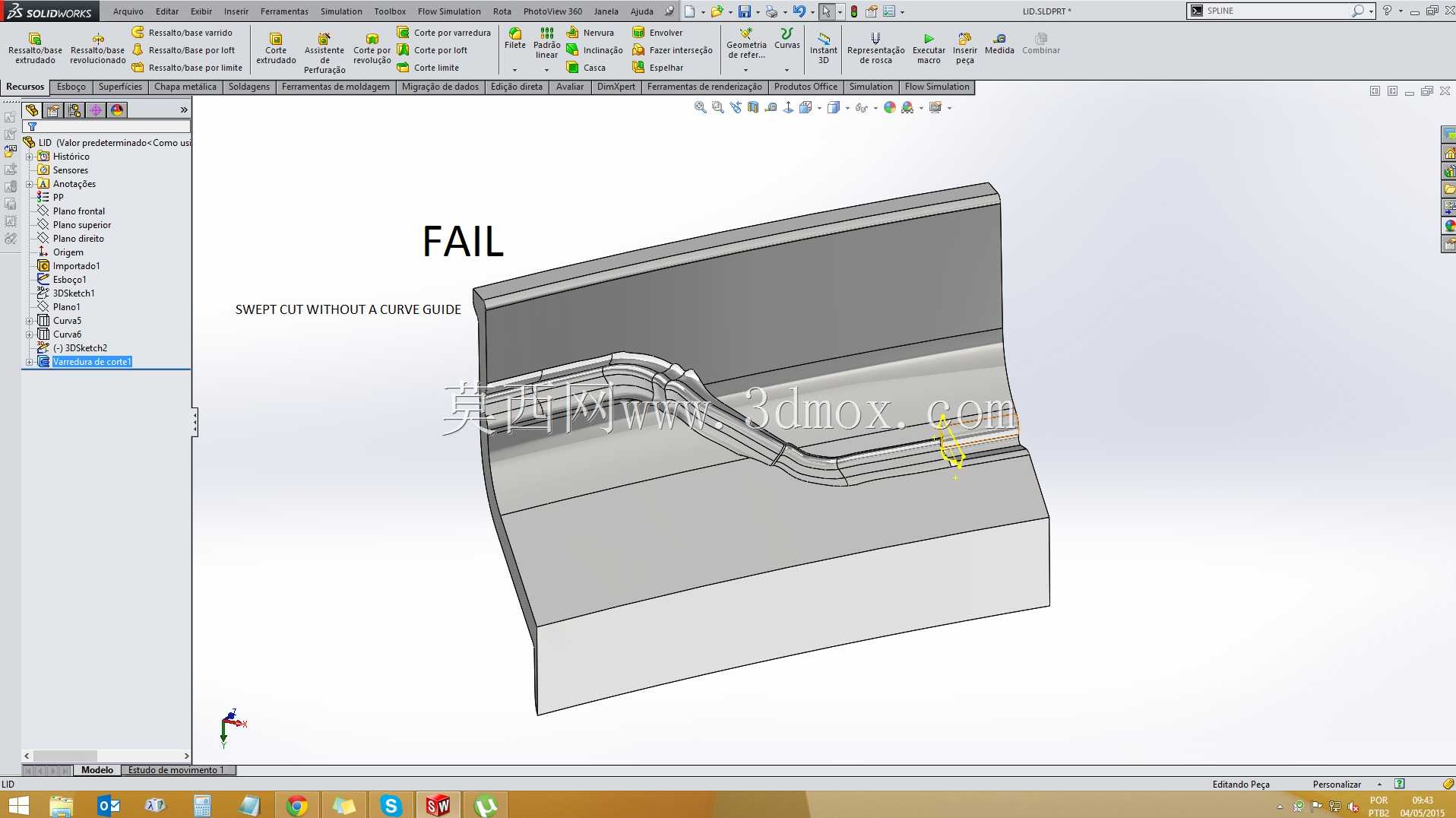

　　过渡曲面的拔模角度不能小于1.5度，避免脱模时刮伤盖体表面。很多设计人员在做这类结构时，容易忽略投影曲线和曲面的对齐关系，直接在基准面上画草图然后做拉伸切除或者凸台，最后生成的结构和主体曲面之间会出现细小的缝隙，或者衔接处的曲面曲率突变，不仅外观上有明显的接痕，装配时还会因为配合面不贴合，导致盖体扣合后出现松动，密封性能不达标。做这类结构的建模时，可以先把两端的安装草图分别投影到对应的主体曲面位置，然后在两个草图之间做引导线，引导线要完全贴合主体曲面的曲率走向，再用放样命令生成连接结构，放样的时候要注意调整每个截面的相切方向，保证和相邻的曲面保持连续，最后再做壁厚抽壳，抽壳的时候要注意排除安装配合面的多余区域，保证配合面的平整度。

　　另外还要考虑盖体的开合受力，两端的连接位置是应力集中的区域，过渡段的圆角不能小于壁厚的0.5倍，避免开合时出现应力断裂。这类结构除了用在包装盖上，类似的曲面连接思路也可以用在其他带异型曲面的壳体零件上，比如小型家电的外壳连接段、手持设备的曲面握把衔接位置，核心都是要保证曲面过渡的顺滑性，同时兼顾结构的强度和安装配合的精度。在实际建模过程中，还要反复检查曲面的曲率偏差，用曲率检查工具排查过渡段的曲率突变点，调整引导线的控制点位置，保证整个曲面的曲率变化均匀，没有突兀的拐点。对于注塑件来说，曲面的顺滑性还会影响塑料熔体在模腔里的流动，曲率突变的位置容易出现困气或者熔接痕，影响成品的外观和强度，所以在设计阶段就要把曲面的连续性调整到位，减少后续试模的修改成本。
