WAM V2FS200气动粉体蝶阀结构设计

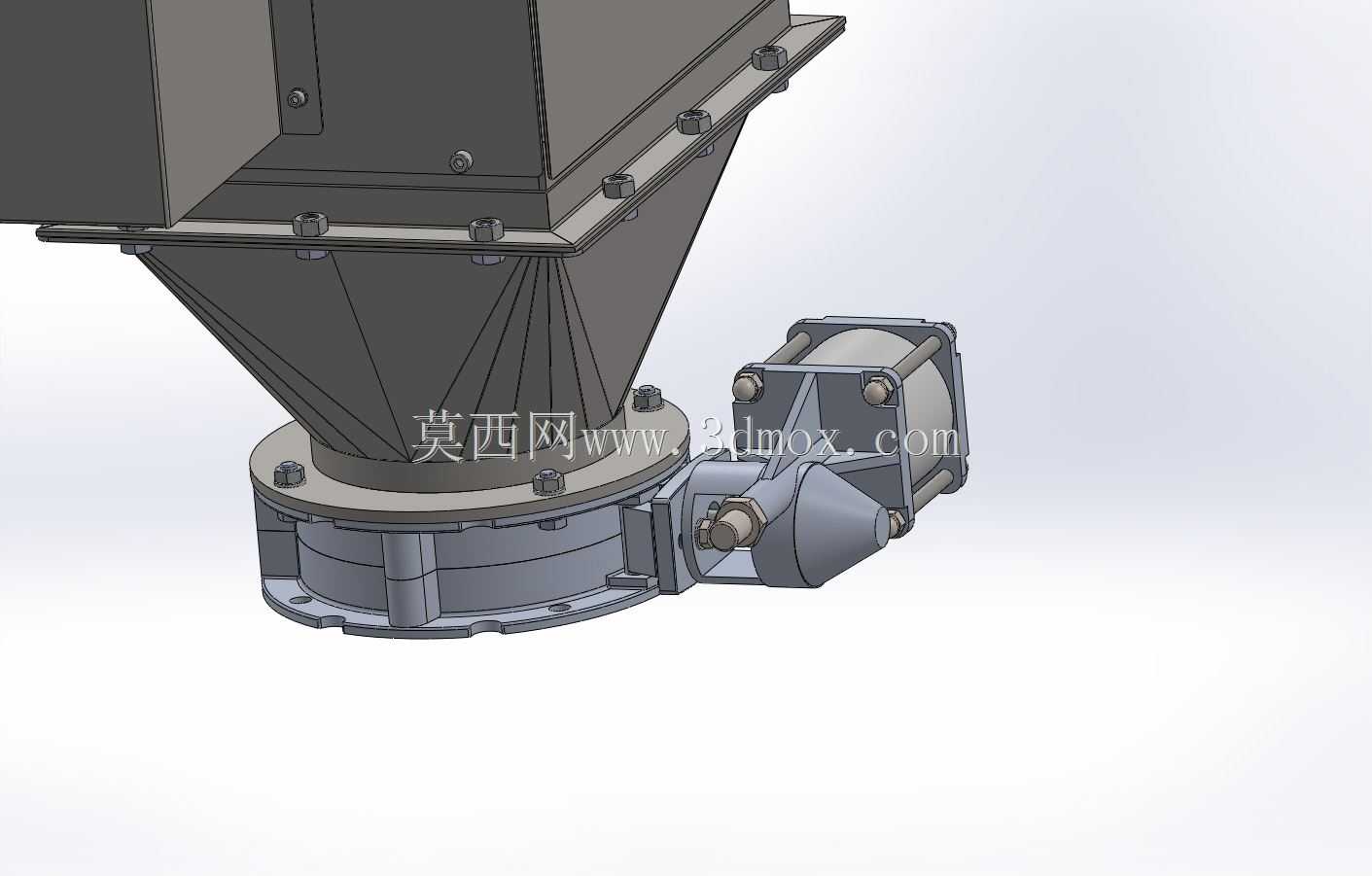

　　在粉体加工、散料输送的生产场景里，料仓出料端的截流控制一直是影响系统稳定性的关键环节，尤其是食品、精细化工这类对密封、材质合规性有明确要求的工况，普通法兰蝶阀往往因为结构适配性不足，出现卡料、密封漏粉、安装干涉的问题，这款V2FS系列蝶阀就是针对这类散料工况做的定向结构设计。从实际使用场景来看，这类蝶阀主要安装在锥形料仓的底部出料口、气力输送管道的支路截流位置，上方对接料仓的锥部下料段，下方可以衔接柔性输送套管或者下游输送设备的进料口，和普通管道蝶阀不同，它的上下法兰结构专门匹配散料输送的安装边界，不需要额外做变径转接就能直接对接锥斗出料端，减少了散料在转接位置的积料死角。

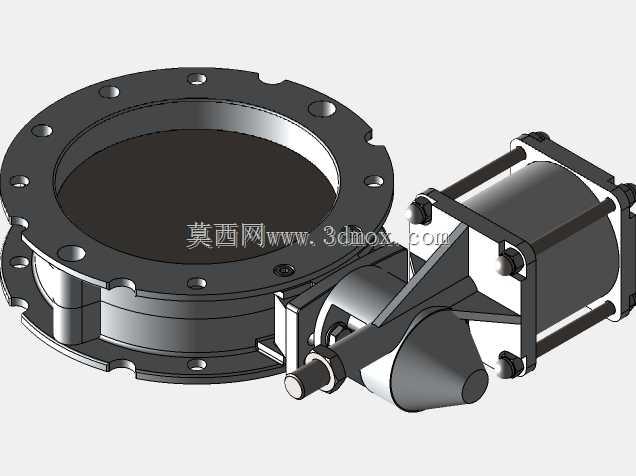

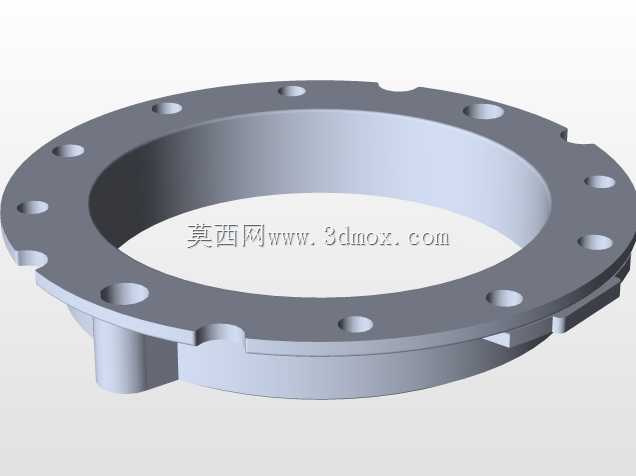

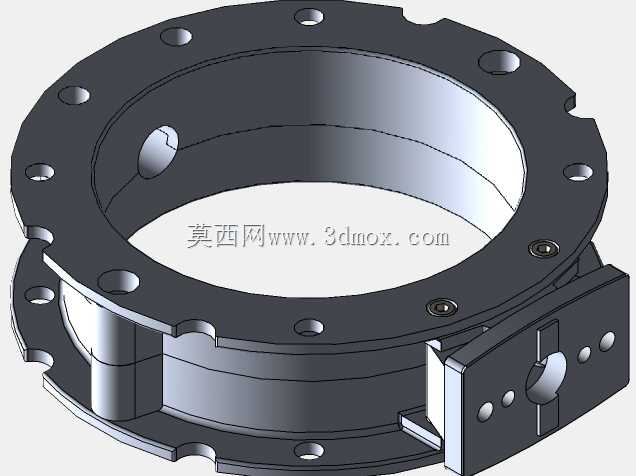

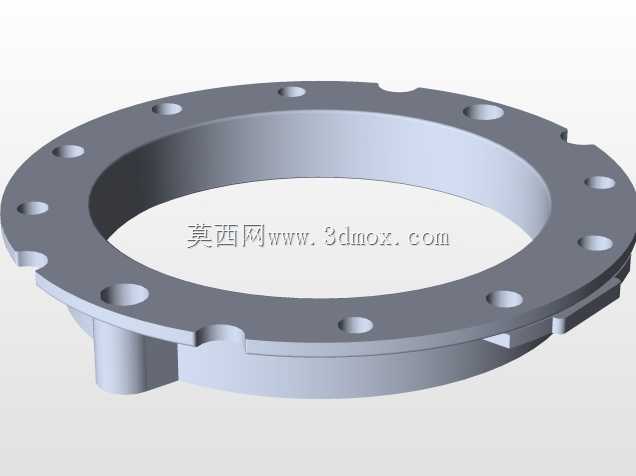

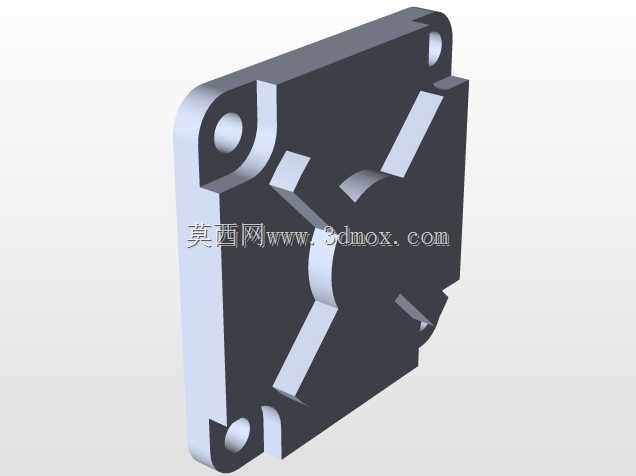

　　从结构组成来看，整个阀体采用两个高压铝合金压铸半阀体拼合而成，相比铸铁阀体重量更轻，安装时不需要额外做重型承重支架，尤其是在高位料仓安装场景下，能大幅降低仓体的承重负荷；旋转阀瓣根据应用场景有两种材质可选，普通工况用烧结聚合物复合材料，耐磨性能优异，长期接触粉体物料冲刷也不会出现明显的阀瓣磨损，食品级工况可以更换不锈钢阀瓣，配合符合FDA/EN标准的整体密封件，满足食品接触材料的合规要求，避免物料污染。阀座的预应力弹性密封设计是这款产品的核心结构特点，和普通蝶阀的外置密封压盖不同，它的密封件在阀体拼合时就完成了预应力加载，阀瓣关闭时密封面能实现全周均匀贴合，不会因为粉体颗粒卡入密封面出现关闭不严漏粉的问题，同时弹性密封结构能补偿阀瓣长期开关产生的微量磨损，延长密封件的更换周期，减少日常维护的工作量。

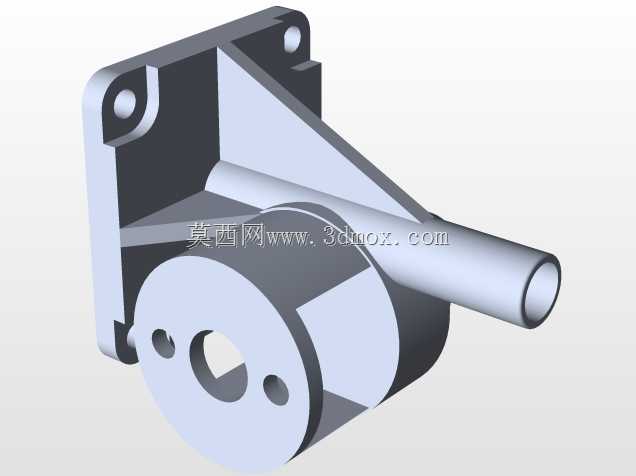

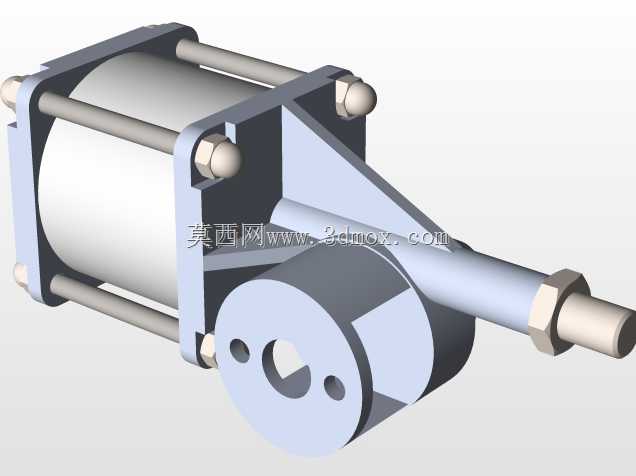

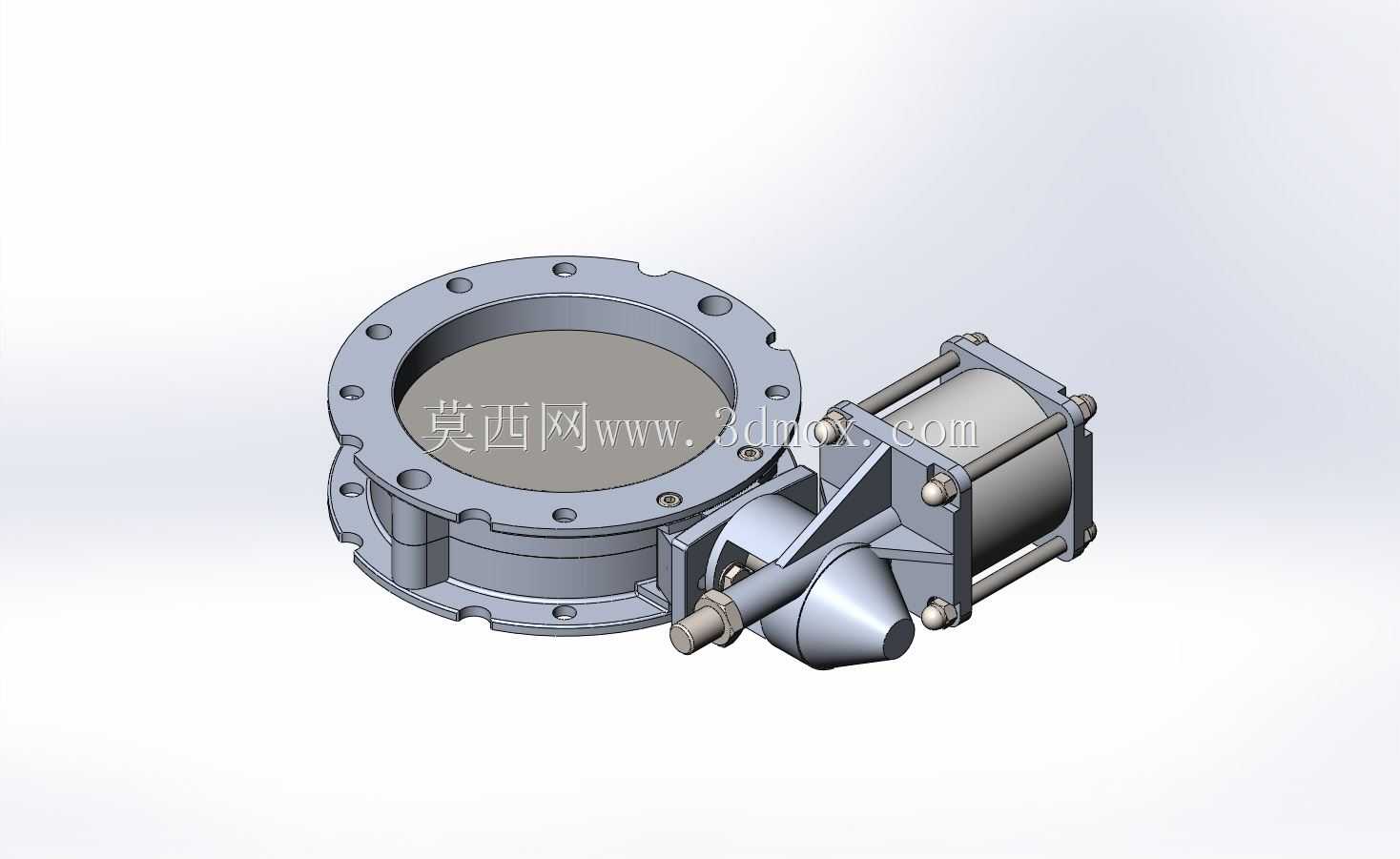

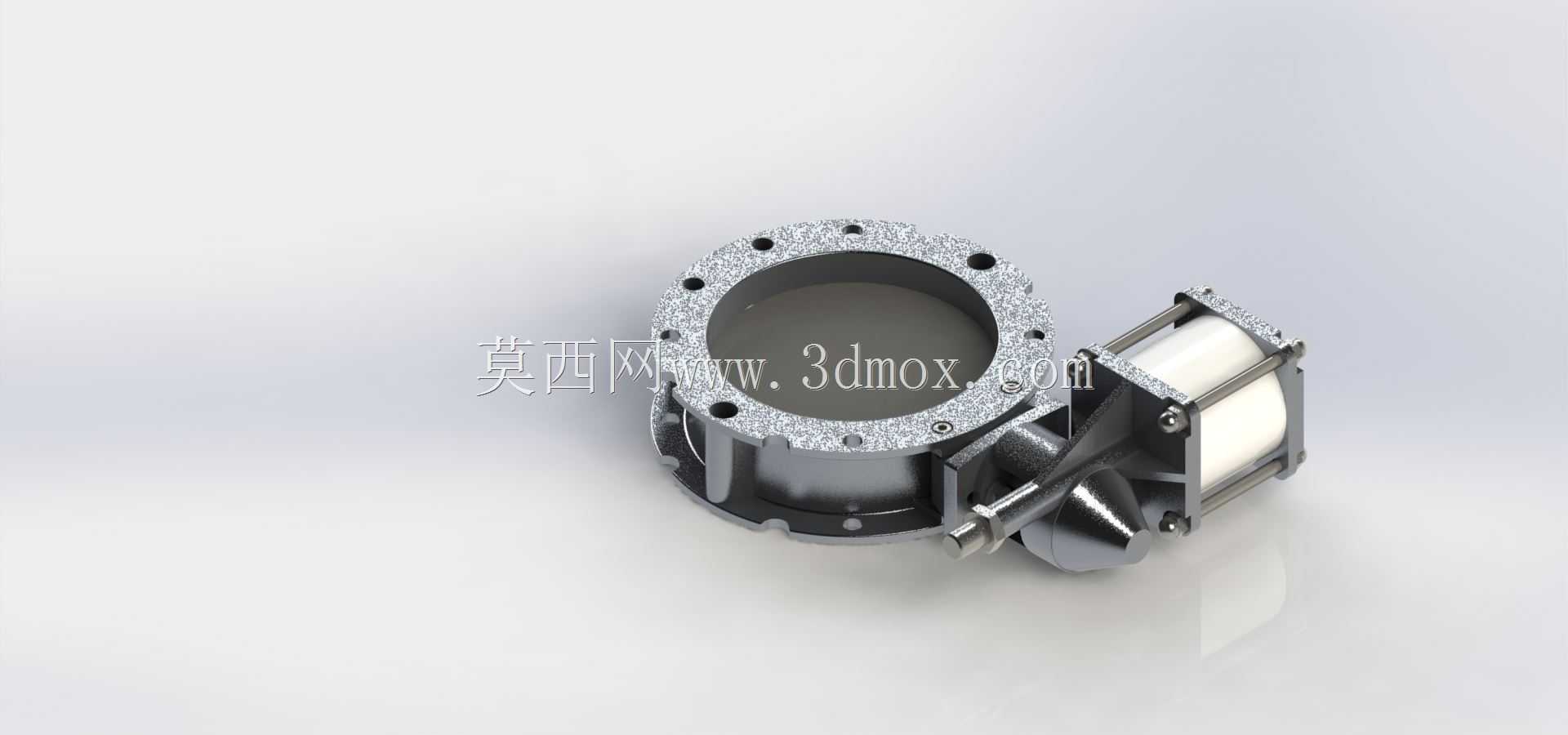

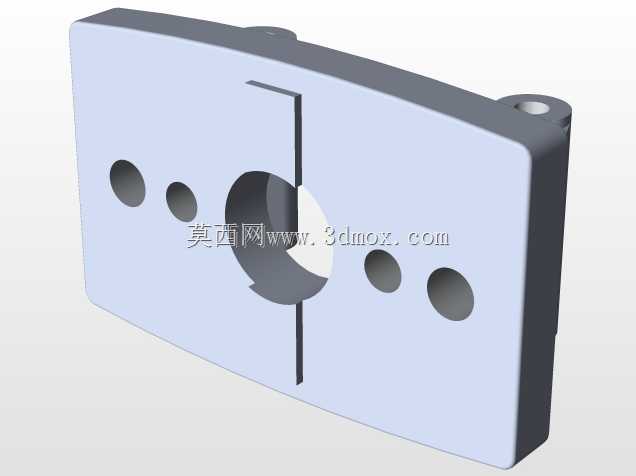

　　驱动端采用直装式气动执行机构，执行机构和阀体的连接支架直接集成在半阀体的铸造结构上，不需要额外设计转接法兰，安装时直接把执行器的输出轴和阀瓣转轴对接即可，传动路径短，开关动作响应快，适合在自动化生产线里做远程开关控制，配合电磁阀就能实现出料的自动时序控制。从安装边界来看，这款DN200规格的蝶阀，顶部法兰的螺栓孔位完全匹配标准锥斗的出料接口尺寸，底部法兰和顶部法兰尺寸一致，既可以对接刚性管道，也能直接卡接柔性输送套筒，和同系列V1FS型号的区别在于，V1FS只有顶部法兰适配锥斗，底部需要额外配接串珠结构的柔性套，而V2FS的双法兰结构适配性更强，不管是接硬管还是柔性套管都能直接安装，不需要额外采购转接配件。

　　建模的时候要特别注意几个结构细节：两个半阀体的拼合面定位止口的配合公差，要控制在0.05mm以内，不然拼合后会出现阀瓣转轴的同轴度偏差，导致开关卡滞；阀瓣和密封件的配合间隙，在全周位置要保持均匀，不能出现局部间隙过大漏粉或者间隙过小开关扭矩过大的问题；气动执行器的输出轴和阀瓣转轴的连接采用方轴传动，要保证方轴的配合间隙合理，避免长期开关出现传动磨损导致的阀瓣关闭位置偏移。另外，阀体上的螺栓安装位要预留足够的扳手操作空间，尤其是现场安装时，料仓周边往往操作空间有限，螺栓位的设计要保证用普通开口扳手就能完成紧固，不需要特殊工具。在散料工况使用时，阀瓣的开启角度可以根据出料流量需求做调整，不需要完全全开就能满足流量要求，这时候要注意执行器的行程限位调整，避免阀瓣开启角度过大撞击阀体内部的加强筋。整个阀的流道设计做了圆弧过渡，没有直角积料位，物料流过时不会在阀体内残留，对于容易吸潮结拱的粉体物料，能减少积料结拱的概率，保证出料顺畅。
