汽车碳罐净化电磁阀结构三维设计

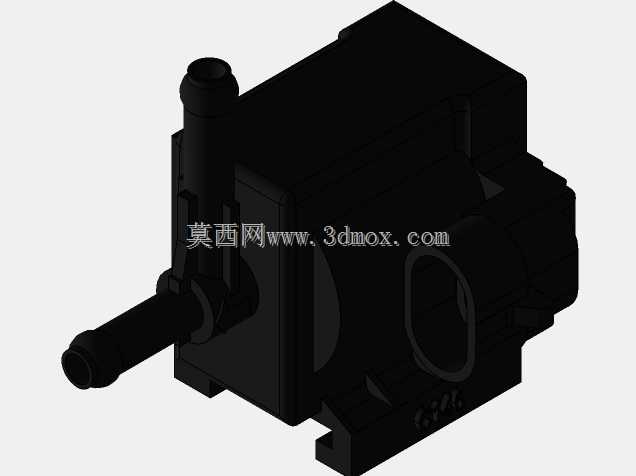

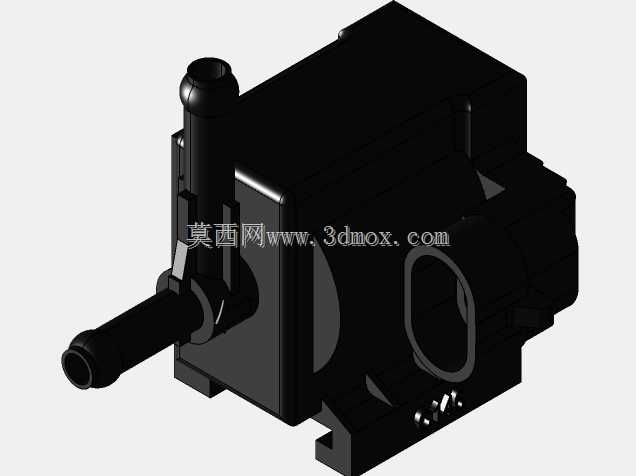

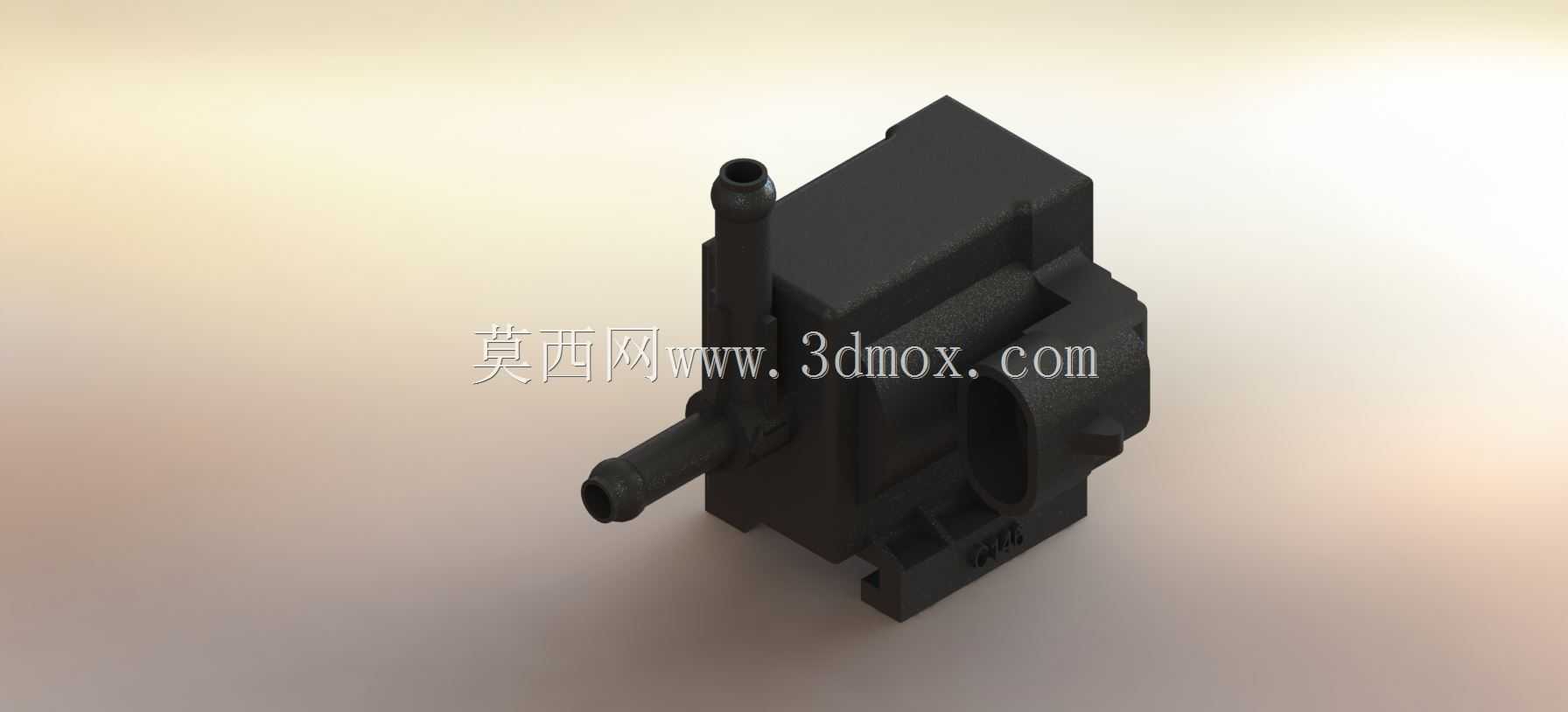

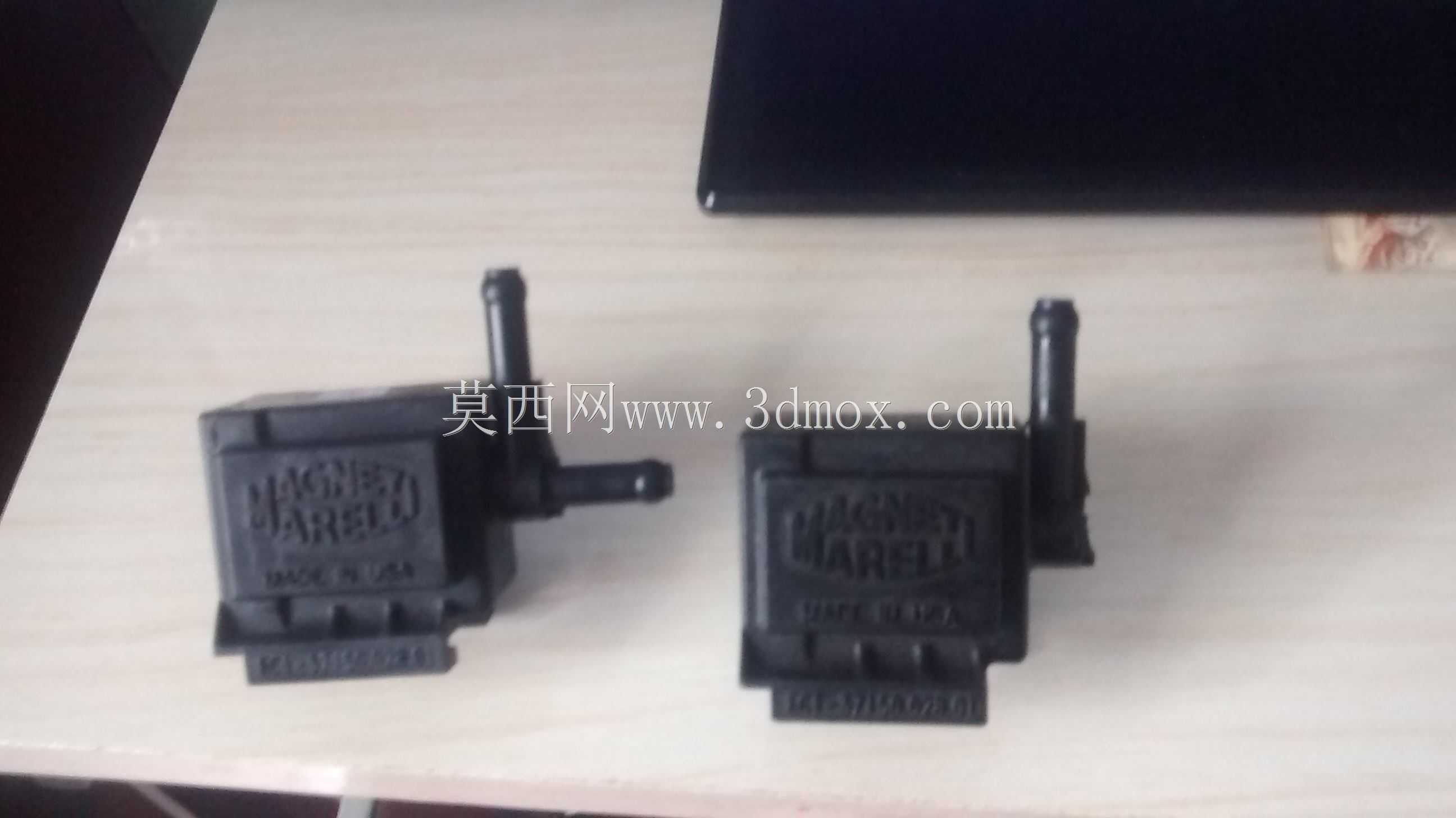

　　在乘用车燃油蒸发控制系统的开发与售后替换选型工作中，碳罐净化阀是决定蒸发排放达标率、影响空燃比控制精度的核心执行部件，本次拆解建模的这款马瑞利配套规格净化阀，是面向美规小排量乘用车配套的量产成熟件，建模过程完全按照实物逆向测绘完成，所有安装接口、管路接头、卡扣特征均与实物保持一致，可直接用于燃油系统台架搭建、整车三维布置、售后替换件的结构验证工作。

　　从实际装车场景来看，这类净化阀通常布置在发动机舱靠近进气歧管的位置，一端通过耐油橡胶管路连接碳罐的脱附口，另一端连接进气歧管的真空取气口，阀体本身通过侧面的一体式塑料卡扣直接卡接在车身或发动机舱的安装支架上，不需要额外的螺栓固定，这种快装结构是量产车降低装配工时的典型设计，建模时完整还原了卡扣的弹性臂厚度、卡接凸台的高度与倒角，确保虚拟装配时的卡接行程与实物一致，不会出现安装干涉或者卡接不牢的仿真偏差。

　　阀体的功能逻辑并不复杂，核心是受ECU输出的占空比信号控制，在发动机处于合适工况时打开阀门，将碳罐中吸附的燃油蒸气通过进气歧管的真空度抽吸到气缸内参与燃烧，既避免燃油蒸气直接排放到大气中造成污染，也能回收这部分燃油提升经济性。建模过程中特意还原了阀体内部的流道走向，两个管路接头的内径完全按照实物测绘，其中侧置的直通接头为碳罐侧接口，顶部的弯角接头为进气歧管侧接口，接头外径适配行业通用的8mm内径燃油橡胶管，接头末端的环形凸棱高度、倒角均与量产件一致，确保管路套接后的密封性能与拔脱力符合整车管路的设计要求。

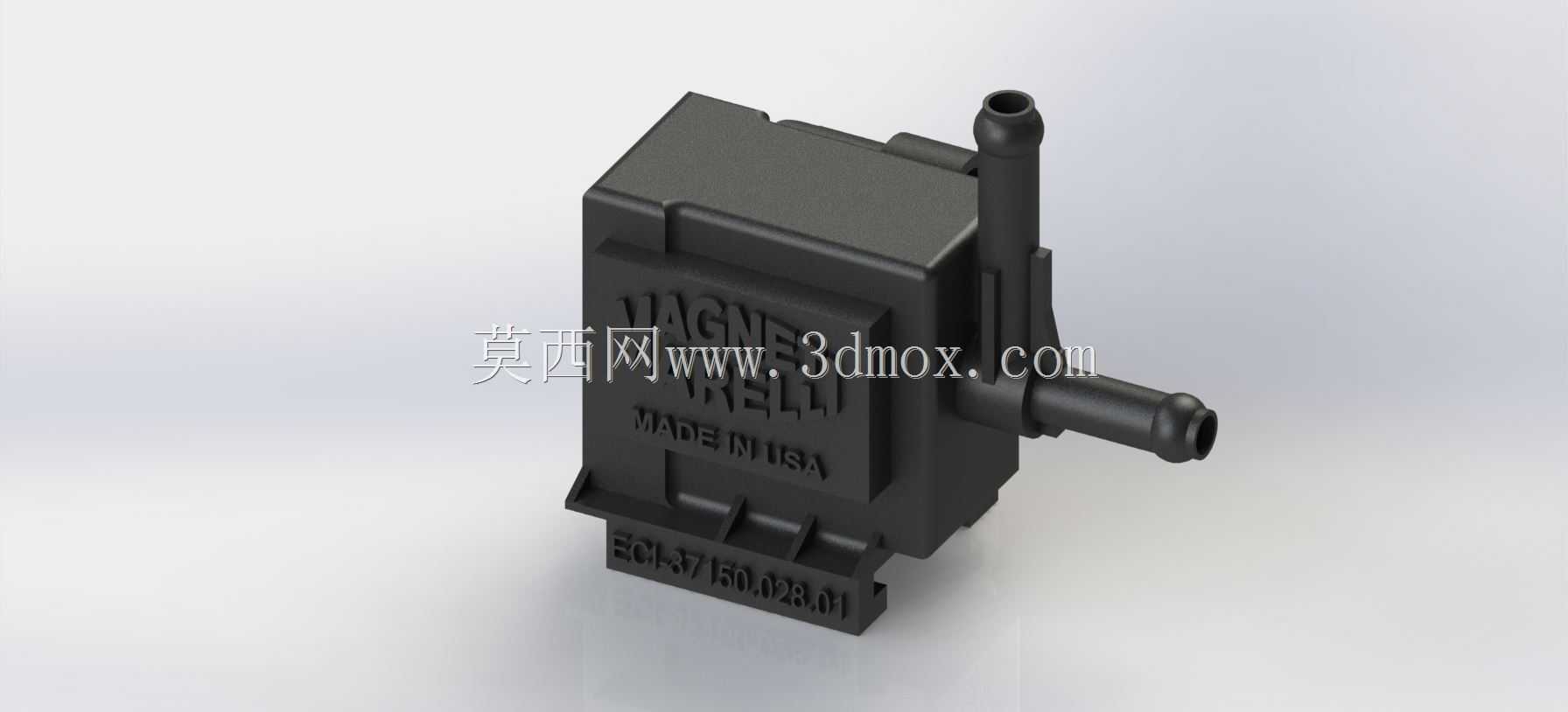

　　从结构设计思路来看，这款阀体采用全塑封装结构，外壳为玻纤增强PBT材质，整体没有外露的螺丝或者铆钉，上下壳体通过超声波焊接工艺实现密封，这种设计一方面可以降低阀体整体重量，整阀重量不到120g，另一方面也能避免长期在发动机舱高低温、振动环境下出现紧固件松动、密封失效的问题。建模时特意保留了焊接面的溢胶槽特征，以及壳体表面的品牌标识、零件号蚀刻区域的细节，这些细节在做整车渲染、维修手册三维插图制作时可以直接使用，不需要二次补做特征。阀体底部的电气接插件为标准的两针汽车连接器，插针间距、接插件的锁扣结构完全按照行业通用的汽车接插件规范建模，接插件的防呆凸台位置准确，可直接匹配对应的线束接插件模型，不会出现插反或者接插不到位的问题。

　　在安装边界的尺寸控制上，建模时严格控制了阀体的整体外轮廓尺寸，阀体主体的长宽高分别为52mm、38mm、76mm，包含顶部接头的总高度为92mm，侧置接头向外伸出的长度为28mm，所有突出特征的最小圆角、拔模角度都按照注塑件的工艺要求做了还原，壳体表面的加强筋位置、厚度也与实物一致，确保模型在做有限元振动分析、注塑模流分析时可以直接使用，不需要额外修正工艺特征。需要注意的是，这类净化阀的安装位置需要远离排气侧的高温热源，阀体本身的长期工作温度范围是-40℃到120℃，建模时也预留了阀体表面的散热筋特征，这些细小的散热筋虽然不影响安装，但在做热害仿真时是重要的散热结构，不能随意省略。

　　从实际维修替换的角度来看，这款阀体的故障模式通常是内部阀芯卡滞、密封不严，导致碳罐脱附流量异常，进而引发怠速不稳、排放超标故障，逆向建模的这个模型可以直接用于维修教学的三维演示，也可以作为同类产品开发的参考基准，对比不同厂家净化阀的流道设计、卡扣结构、接插件布局的差异，优化自研产品的结构设计。建模过程中没有对实物的结构做任何简化或者美化，完全还原了量产件的工艺特征，包括壳体表面的注塑浇口痕迹、焊接面的细微错位，这些细节在做虚拟维修仿真、产品展示动画时可以大幅提升场景的真实感，避免模型过于“理想化”而脱离实际量产状态。
