Metaltex TZ-93C安全门联锁防护开关

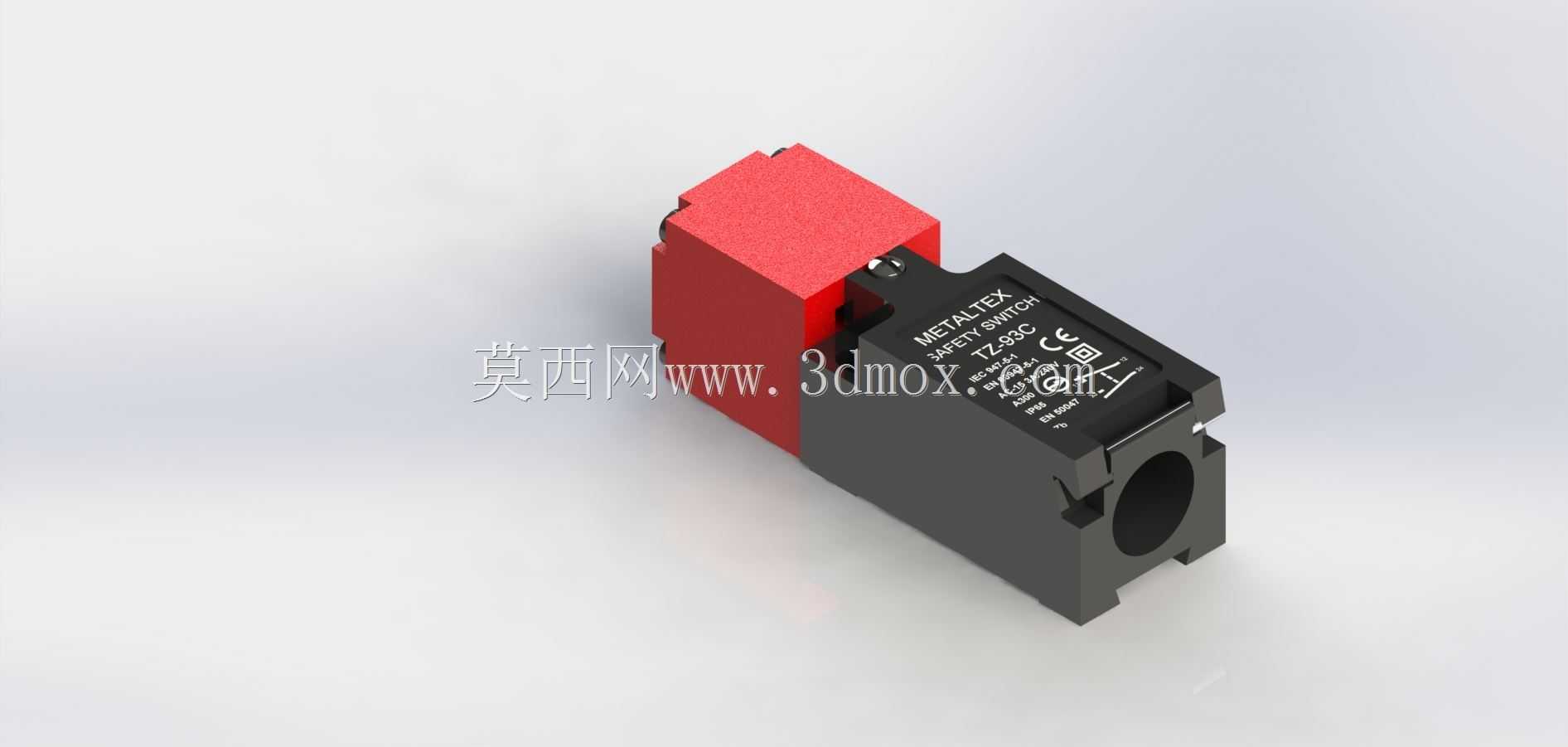

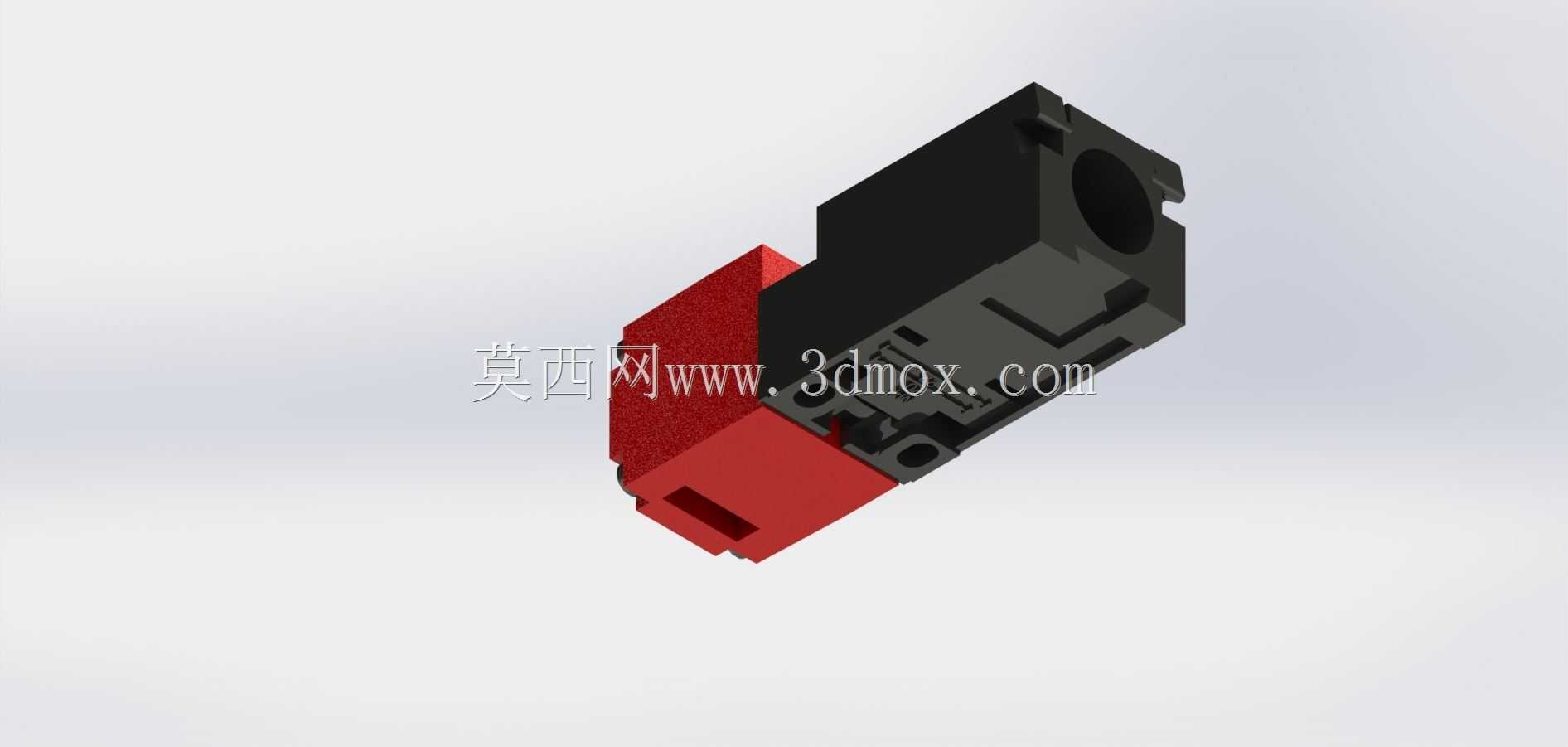

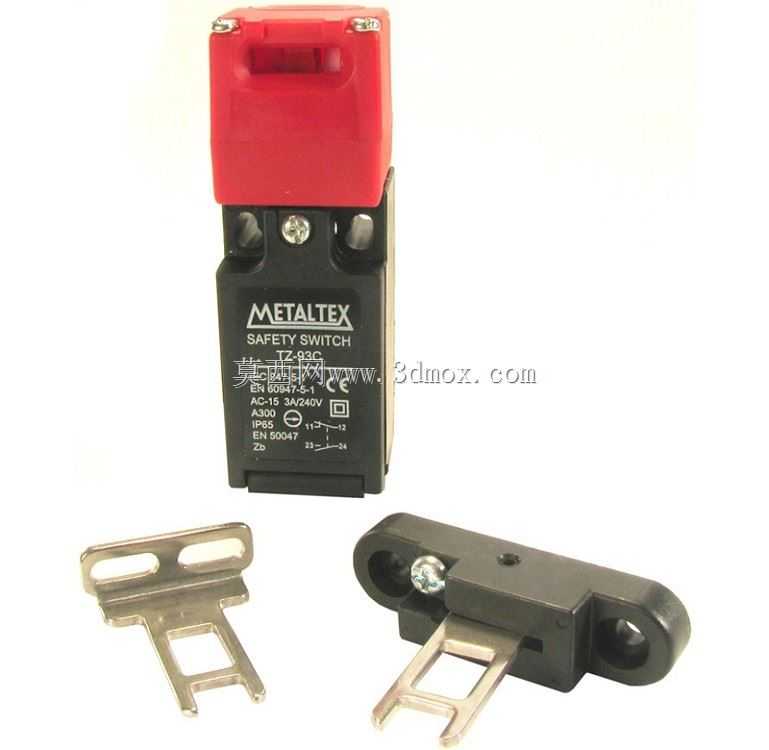

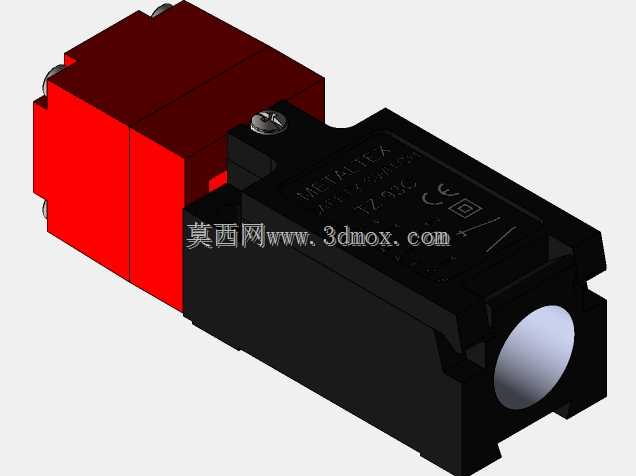

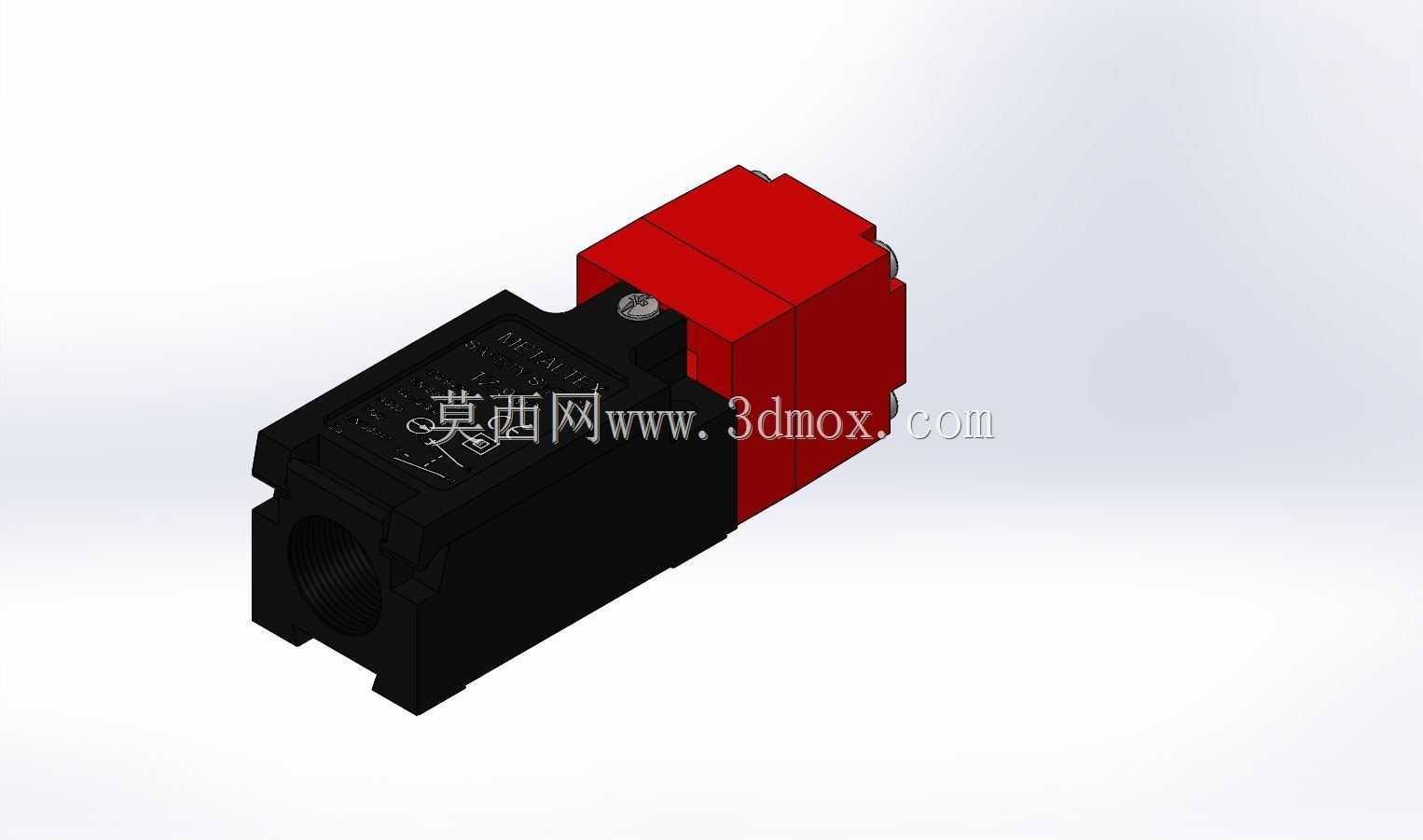

　　这款安全联锁开关是工业设备安全防护回路里的核心执行元件，日常在各类自动化生产线、机床加工单元、工业机器人工作站的安全防护门、检修舱门位置应用极广，核心作用是在防护门被意外开启时，直接切断设备的动力回路与运行使能信号，避免设备在无防护状态下运行对操作人员造成机械伤害，是设备安全合规设计里必不可少的基础元件。从结构设计来看，这款开关采用分体式触发结构，主体为黑色工程塑料壳体，搭配红色的触发插块，这种红黑撞色设计并非单纯的外观考量，红色作为工业安全警示色，能够让现场运维人员快速识别触发部件的位置，日常巡检时可以直观判断插块是否正确插入到位，避免因安装错位导致的安全回路失效。壳体部分采用高强度耐冲击工程塑料注塑成型，

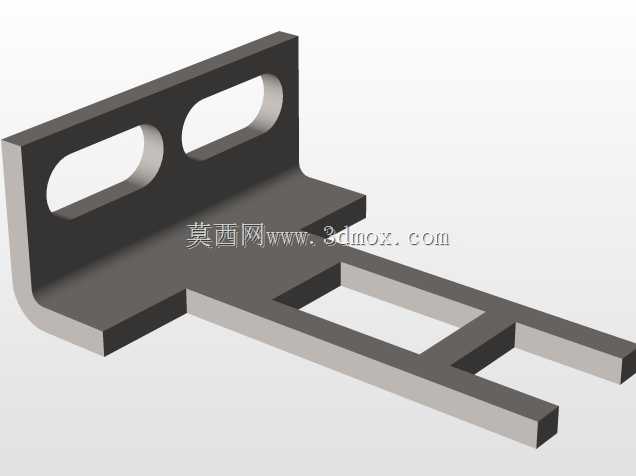

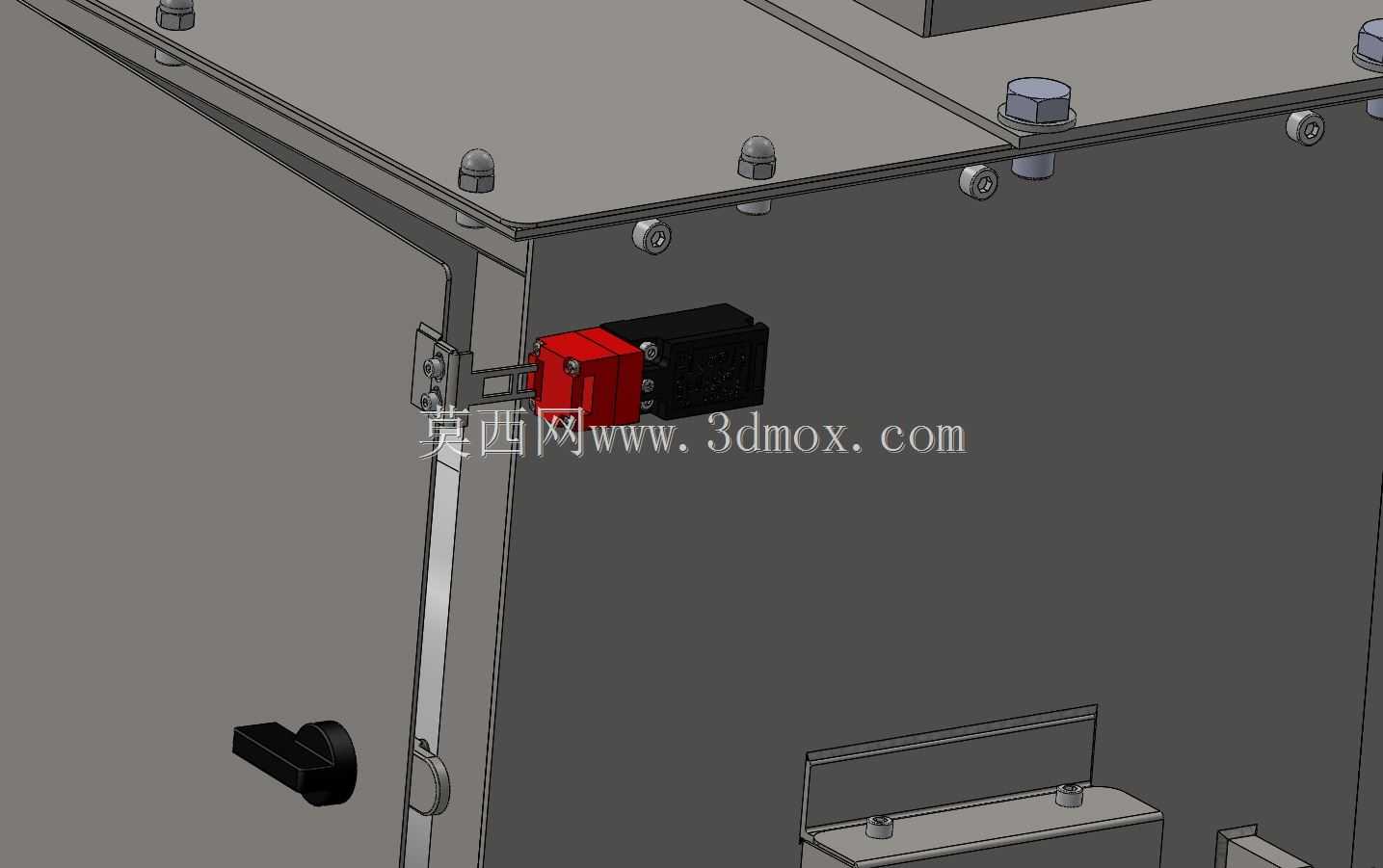

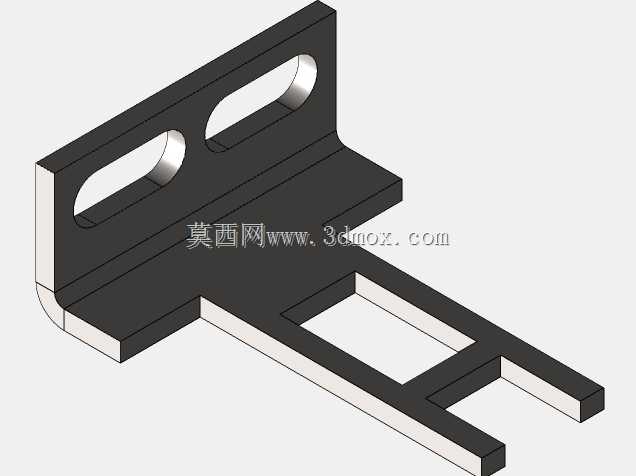

　　能够耐受车间内常见的切削液飞溅、轻微磕碰以及常规工业环境下的温湿度变化，接线端设置在壳体侧方的圆孔位置，预留的走线空间可以适配常规的工业电缆接头，安装时不需要额外扩孔或者改造接线结构，能够直接匹配市面上通用的M12或者PG9规格的电缆防水接头，满足车间现场的IP防护等级要求。从安装边界来看，这款开关的主体部分为方正块状结构，底部预留了标准的安装孔位，孔位间距符合工业安全开关的通用安装尺寸规范，不管是新设备设计时直接选型安装，还是旧设备安全改造替换同类型开关，都不需要重新在设备机架或者防护门钣金上打孔，能够直接适配原有安装位，大幅降低改造的工时成本。触发插块部分为独立的块状结构，安装在活动的防护门侧，开关主体安装在固定的机架侧，

　　当防护门完全关闭时，插块精准插入开关主体的触发槽内，内部的安全触点可靠闭合，设备才能获得运行使能信号；一旦防护门被开启，哪怕只有几毫米的位移，插块脱离触发槽，内部的常闭安全触点会瞬间断开，且这个断开动作是直接机械式触发，不依赖电子电路的信号判断，从根源上避免电子元件失效带来的安全风险，符合工业安全回路的失效安全设计原则。在功能特性上，这款开关内部配置了多组冗余安全触点，包含常闭安全触点与常开辅助触点，常闭触点直接串入设备的安全继电器回路，负责切断动力回路的接触器线圈供电，常开触点可以接入设备的PLC输入模块，用来给控制系统反馈防护门的当前状态，方便设备做状态显示与故障诊断。开关的触发行程设计经过反复验证，既不会因为门体的轻微晃动导致触点误断开造成设备意外停机，也不会因为触发行程过大导致门体开启一段距离后触点才动作留下安全隐患，触发力的设计也兼顾了操作手感与可靠性，日常关闭防护门时不需要额外用力推压就能让插块可靠到位，同时正常的设备运行振动不会导致插块松脱。在实际选型应用中，这类安全开关需要搭配安全继电器使用才能达到对应的安全等级，建模时需要重点关注插块与主体的配合间隙，预留出门体安装时的位置公差，避免三维装配时出现干涉，同时要注意开关周边预留足够的接线操作空间，不要把开关安装在紧贴钣金折弯边或者其他元件的位置，否则现场接线时会没有操作空间，后期维护更换也十分不便。另外开关的触发方向也需要在设计时确认，

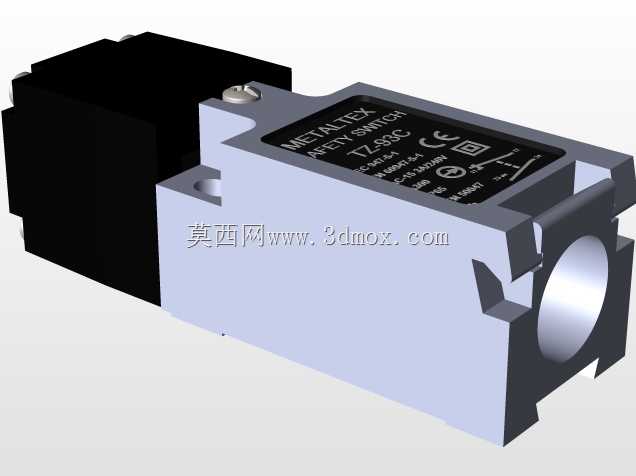

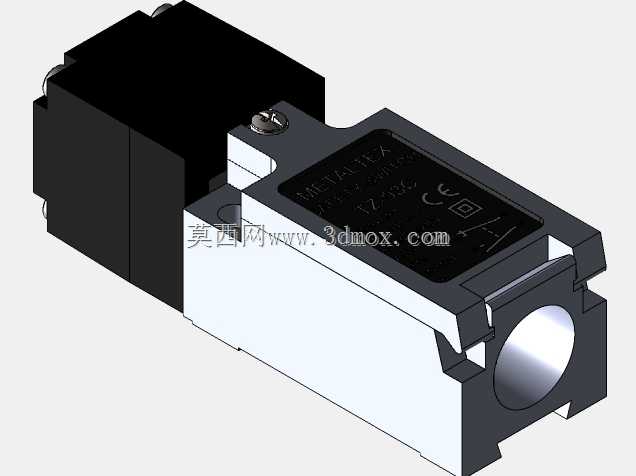

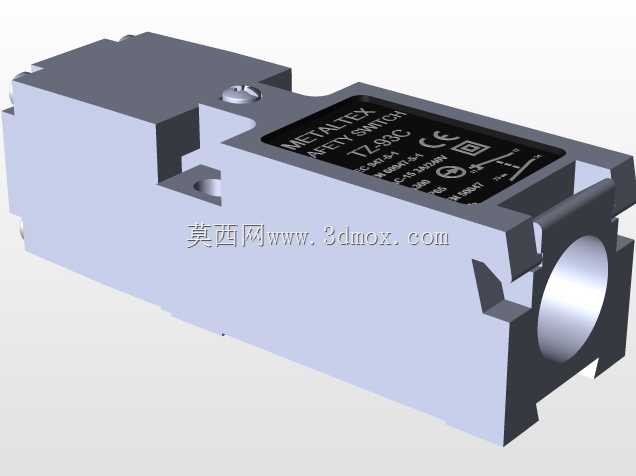

　　这款开关的插块是沿直线方向插入触发槽，安装时要保证插块的运动方向与触发槽的轴线完全平行，偏差角度不能超过允许范围，否则长期使用会磨损插块与触发槽的内壁，导致触点接触不良或者触发失效。从外形细节来看，开关壳体表面的标识区域清晰标注了产品型号与触点定义，建模时还原了这些标识细节，方便在做三维装配评审时，直接从模型上就能识别触点的接线定义，不需要反复查阅产品手册，提升设计阶段的评审效率。壳体上的安装孔做了沉台设计，安装螺丝可以完全沉入沉台内，不会突出壳体表面，避免螺丝突出部分刮擦线缆或者操作人员，这些细节设计都是从实际安装使用的角度出发，解决现场安装时的常见问题。在不同的应用场景下，这款开关可以适配不同类型的防护门，不管是平移式的安全防护门，还是铰链式开合的检修门，只要调整插块的安装角度与位置，保证关门时插块能顺利插入触发槽即可，不需要额外定制安装支架，通用适配性很强。对于设备设计人员来说，这类安全元件的三维模型精度直接影响后续的安装可靠性，模型还原了开关的所有外形细节与安装尺寸，包括接线孔的位置、安装孔的间距、触发槽的深度与宽度、插块的外形尺寸，在做整机三维布局时，可以直接将模型调入装配体，确认安装位置是否存在干涉，接线方向是否合理，操作空间是否足够，提前在设计阶段规避安装时可能出现的问题，减少后期现场安装整改的工作量。
