激光PM2.5粉尘检测传感器结构设计

这款激光粉尘传感模块主要面向民用与工业环境的空气质量检测场景，可嵌入空气净化器、新风系统、便携式空气质量检测仪、工业扬尘在线监测终端等设备中，实现空气中悬浮颗粒物浓度的实时精准采集，为设备的净化功率调节、空气质量数据上报提供核心的检测数据支撑，是当前颗粒物浓度检测领域应用范围较广的一类核心检测部件。

从功能设计来看，该模块采用激光散射原理实现颗粒物检测，模块内置的激光源会在检测气腔内形成稳定的检测光路，当采样气流携带空气中的悬浮颗粒物通过检测区域时，颗粒物会对激光产生散射作用，模块内置的光电接收器件会捕捉散射光信号并转换为电信号，经过内置电路的算法解析后，即可输出对应不同粒径区间的颗粒物浓度数据，可实现对PM2.5、PM10等常见悬浮颗粒物的浓度识别。模块自带的小型散热风扇可形成稳定的定向气流，将外部待检测空气持续导入检测气腔，同时将完成检测的气流排出模块外，保证检测的实时性与采样的代表性，避免气腔内残留颗粒物对后续检测结果造成干扰。

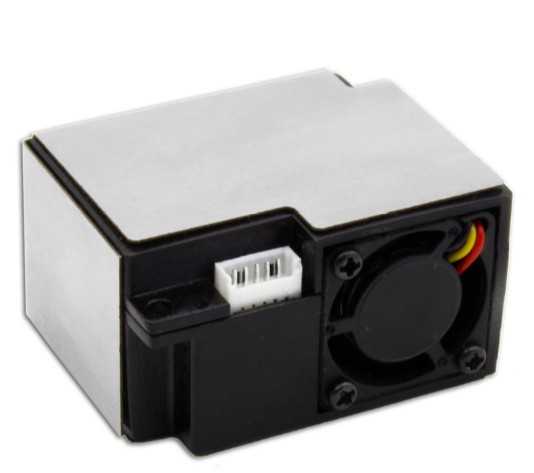

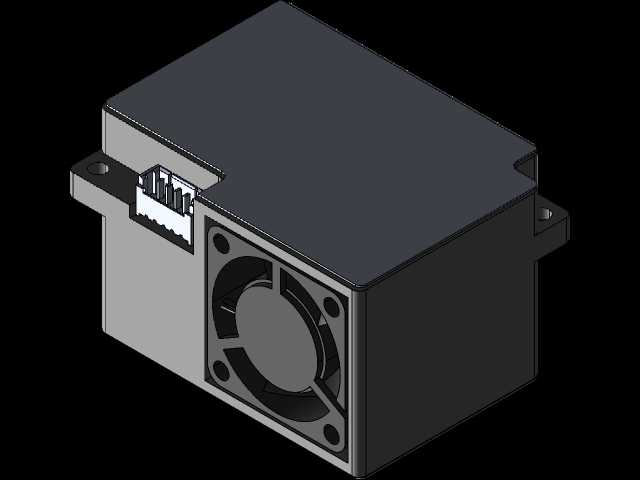

结构设计层面，模块整体采用方正的盒式布局，外壳做了金属屏蔽层设计，可有效阻隔外部电磁信号对内部光电检测电路、信号处理电路的干扰，提升检测数据的稳定性与抗干扰能力，适配电磁环境较为复杂的工业设备安装场景。模块两侧伸出带安装孔的固定耳，安装孔位做了标准化的间距设计，可直接通过螺丝固定在设备内部的安装位上，不需要额外设计定制转接支架，降低下游设备的结构设计难度。模块侧面预留了标准化的接线接口，可直接对接设备的主控电路板，实现供电与数据传输，接口做了防呆设计，可避免安装过程中出现插反的问题。

在安装边界设计上，模块整体尺寸紧凑，安装时需要在风扇进风口与出风口位置预留足够的气流流通空间，避免遮挡进出风路径导致采样气流不畅，影响检测精度；同时安装位置需要远离设备内部的强电磁干扰源、发热源，避免高温、电磁干扰影响模块的检测精度与使用寿命。模块的外壳接缝处做了紧密的扣合设计，可阻挡外部大粒径灰尘、杂物进入模块内部，保护内部的光学检测组件与电路组件，延长模块的无故障运行时长。
