浸入式法兰安装电加热管结构设计

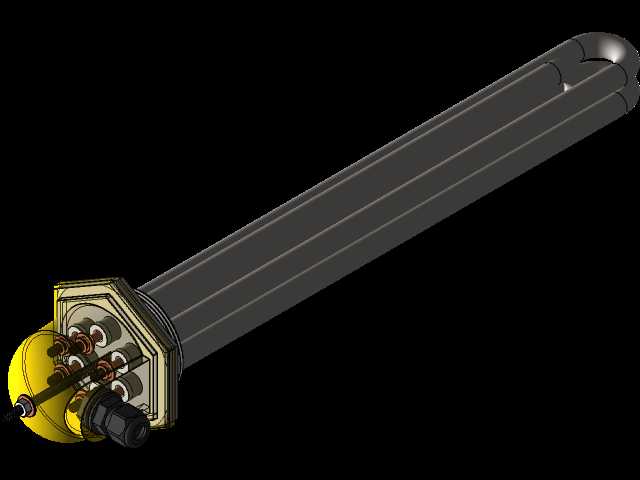

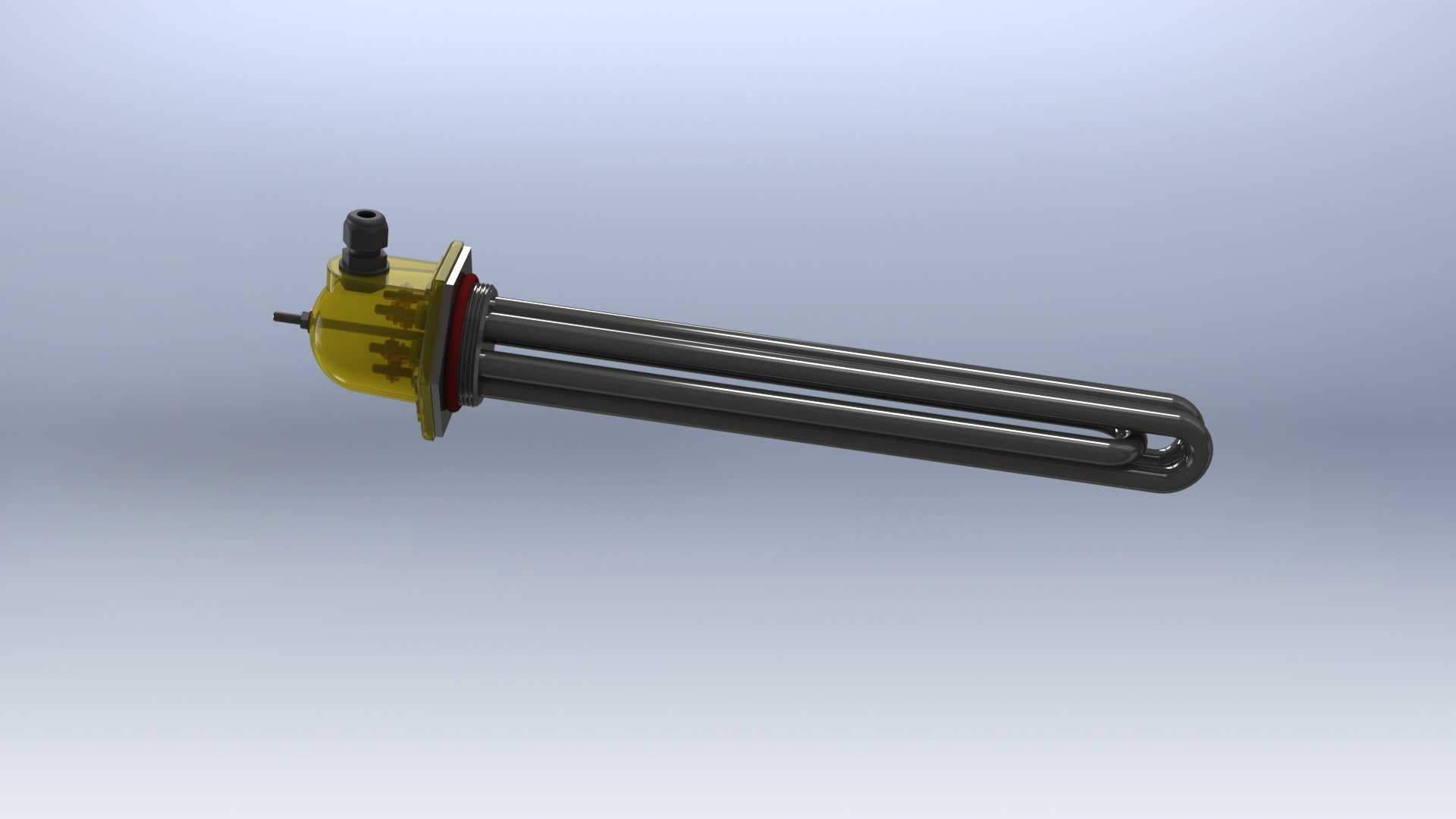

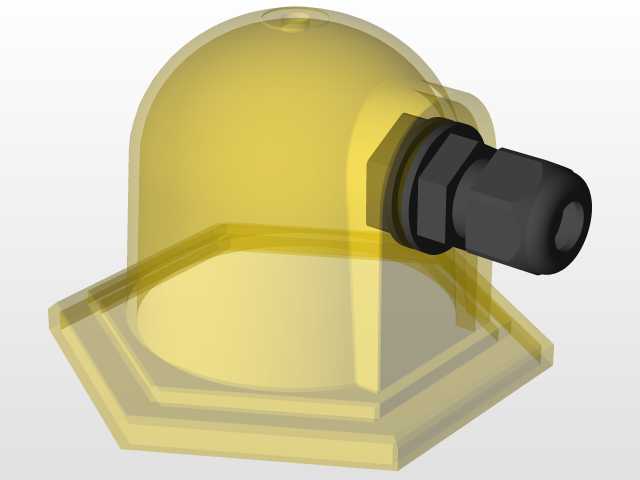

该款加热元件主要应用于储水式电热水器、小型承压储水罐、工业小型液体加热槽等场景，作为核心发热部件承担将电能转化为热能、对储液腔内水体进行循环加热的功能，是储水类加热设备中直接决定加热效率与使用稳定性的核心组件。从功能特性来看，该加热管采用多组U型弯折的金属加热管体并行排布的结构，相比单管结构能够在有限的浸入长度内大幅提升发热面积，让管体表面的热负荷分布更均匀，避免局部过热导致的管体结垢加速、寿命缩短问题；端部的接线腔体采用密封绝缘结构，能够隔绝液体与带电接线端的接触，配合法兰盘上的密封垫圈安装位，可实现承压状态下的可靠密封，防止储液腔内的液体渗漏到接线侧引发用电安全隐患。在设计思路上，这款加热管优先考虑了安装适配性与长期使用的可靠性，法兰连接结构选用通用的管螺纹法兰规格，能够直接匹配多数储水设备预留的标准安装接口，无需额外定制转接结构，降低设备生产的装配复杂度；加热管的弯折弧度经过优化，既保证了管体之间留有足够的水流间隙，避免加热过程中气泡滞留影响换热效率，也让整体结构的抗热胀冷缩形变能力更强，长期反复加热冷却不易出现管体开裂、焊缝渗漏的问题。从安装边界尺寸来看，该加热管的法兰接口为通用G2级规格，适配市面上多数同口径的储水设备安装座，单根加热管的管径为13mm，浸入液体部分的总长度为440mm，安装时只需保证储液腔的内部深度大于该浸入长度，且法兰安装座的端面与腔体内壁留有足够的管体伸展空间即可完成装配；接线端的出线结构采用侧置与顶置结合的方式，能够适配不同走线方向的设备内部布线需求，减少接线时的线缆弯折应力，提升接线部位的长期稳定性。在实际使用过程中，该结构的加热管能够适配9kW的额定加热功率，可满足100-200L容积储水设备的加热需求，既可以用于家用储水式电热水器的核心发热组件，也可用于小型商用热水储水罐、恒温液体槽的加热改装，多管并行的结构也让单根加热管出现故障时的检修替换更为便捷，无需整体更换整套加热组件。
