ULN2003单极步进电机驱动控制板

项目分类:3D模型 发布时间:2021-06-02 ID:190319
  • ULN2003单极步进电机驱动控制板
  • ULN2003单极步进电机驱动控制板
  • ULN2003单极步进电机驱动控制板
  • ULN2003单极步进电机驱动控制板
  • ULN2003单极步进电机驱动控制板

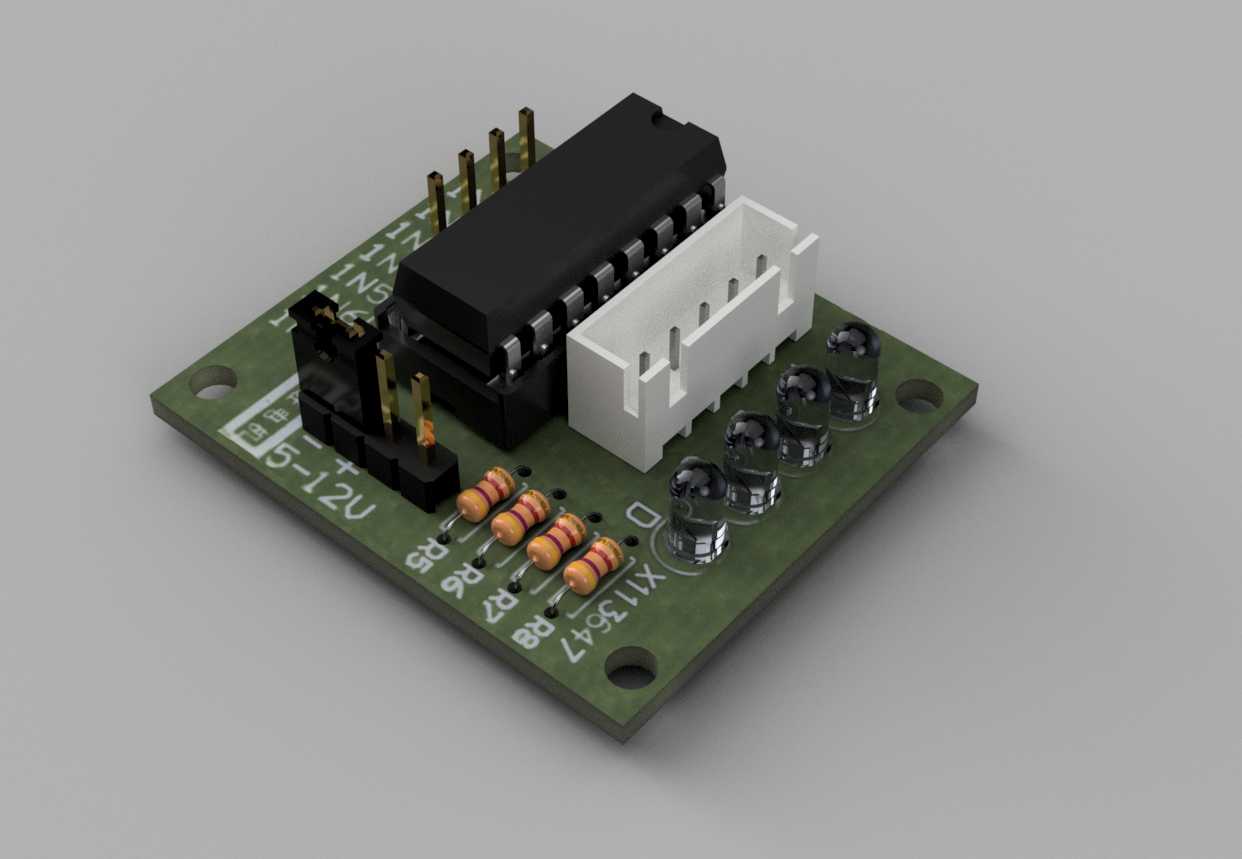

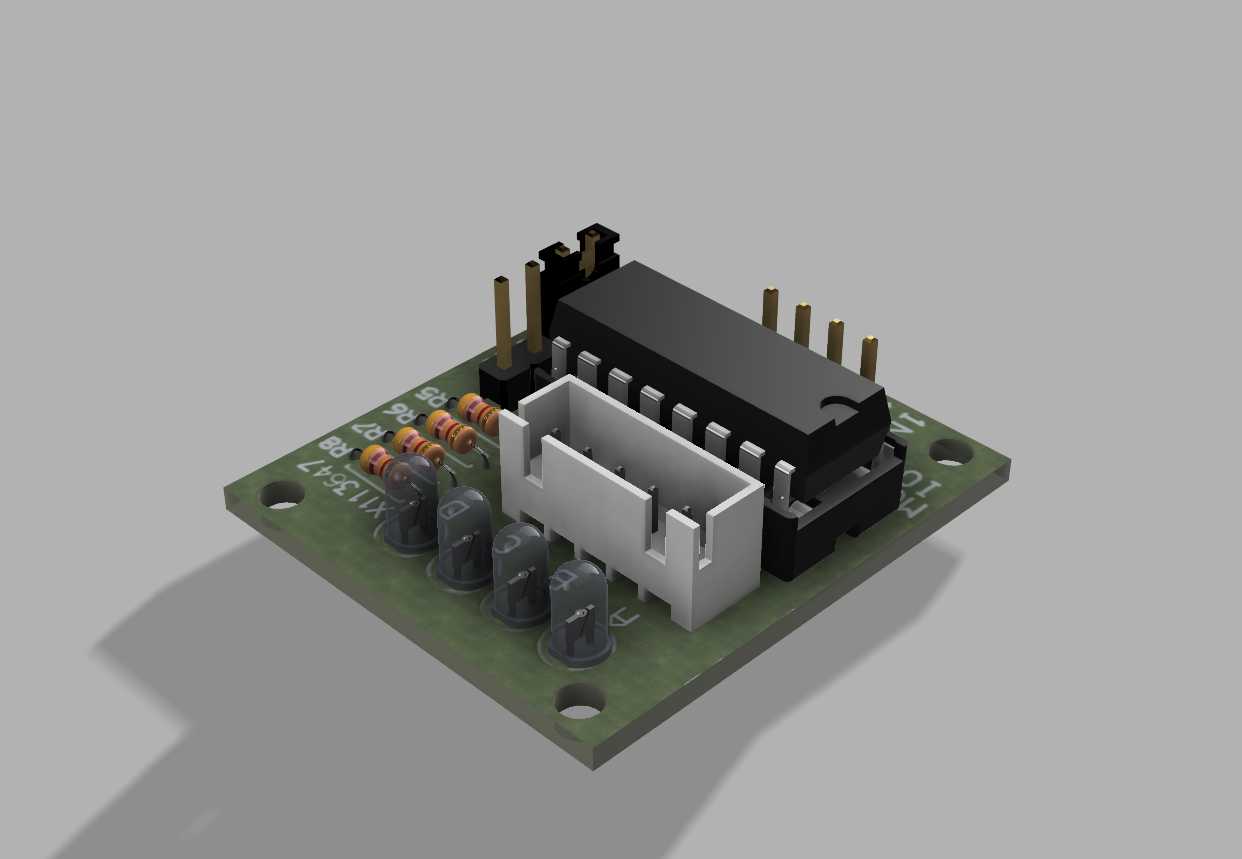

这款ULN2003单极步进驱动板,是小型步进电机控制场景中应用极为广泛的电子驱动模块,常见于小型自动化演示装置、学生创客项目、小型3D打印挤出机构、智能云台转动控制、桌面小型机械臂关节驱动、数码设备镜头调焦机构、小型阀门开度控制等对成本敏感、驱动功率需求适中的场景,能够稳定完成28BYJ-48等常见五线四相单极步进电机的驱动控制任务,解决主控芯片IO口输出电流不足无法直接驱动步进电机绕组的核心问题。

从功能特性来看,该驱动板以ULN2003达林顿管阵列芯片为核心,单路通道可承载最高500mA的集电极电流,能够直接匹配小功率单极步进电机的绕组驱动需求,板载了四个信号输入指示灯,可直观显示主控端输出的脉冲信号状态,方便调试阶段快速排查信号通断问题;板端集成了标准的PH2.0规格电机接线座,无需额外焊接即可快速插接对应规格的步进电机排线,同时预留了标准2.54mm间距的排针接口,可直接与Arduino、STM32等常见主控开发板的IO口对接,信号端兼容3.3V与5V的主控电平,无需额外做电平转换即可完成接线。

从设计思路层面,这款驱动板采用了紧凑化的单面PCB布局,将功率驱动芯片、接线端子、排针接口、限流电阻、状态指示灯全部排布在长宽不足4cm的矩形板面上,PCB边缘做了圆角处理避免安装时剐蹭导线,功率芯片的布局靠近电机接线端,缩短了大电流走线的长度,降低走线阻抗带来的压降损耗;信号输入排针排布在板体一侧,与电机接线端分置板体两端,避免动力线与信号线近距离平行排布带来的信号干扰问题,板上预留了两个直径3mm的固定安装孔,孔位间距匹配常见的小型安装支架尺寸,可通过M3螺丝直接固定在设备壳体或者安装支架上,安装孔周边做了露铜接地处理,可在需要时连接设备外壳提升抗干扰能力。

在安装边界与尺寸适配方面,该驱动板整体外形方正,板体厚度约1.6mm,安装后整体最高元件高度不超过15mm,可适配内部空间局促的小型电子设备安装需求,接线完成后无需额外预留过多的操作空间,板上元件排布避开了安装孔的投影区域,固定螺丝锁紧时不会剐蹭板上元件造成短路,适配的步进电机扭矩范围在0.5N·m以内,可满足绝大多数小型低负载转动控制场景的使用需求,驱动板工作时无需额外加装散热片,在额定负载下可长时间稳定运行,不会出现过热导致的驱动能力下降问题。
