M25x1.5金属电缆防水锁紧压盖结构

这款金属电缆锁紧压盖主要应用在各类工业电气柜、户外机电设备、自动化控制箱体的线缆穿接部位，是电气布线环节中承担线缆固定、端口密封、防护阻隔作用的核心连接配件，在户外通讯基站、机床电控单元、船舶电气舱室、防爆动力箱体等场景中都有广泛使用，能够在穿线位置同时实现线缆的轴向锁紧与接缝处的IP等级密封，避免外部水汽、粉尘、油污顺着线缆穿接缝隙进入设备内部，同时防止线缆受外力拉扯出现松脱移位，保障电气连接的长期稳定性。

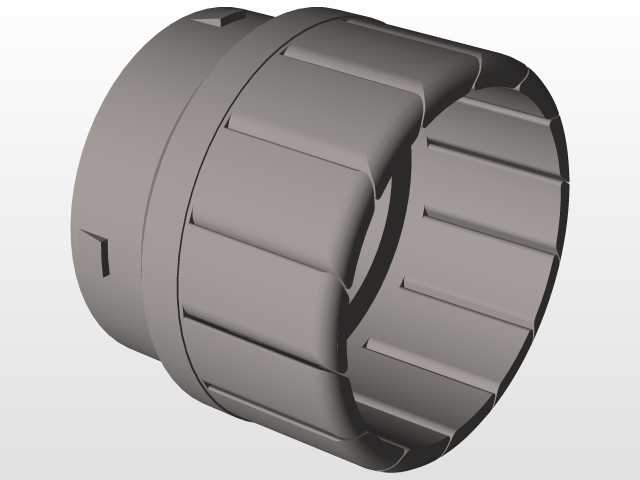

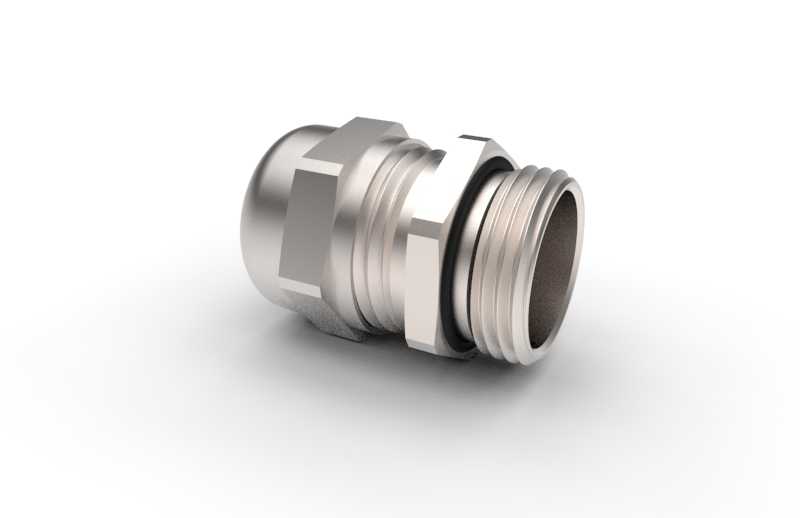

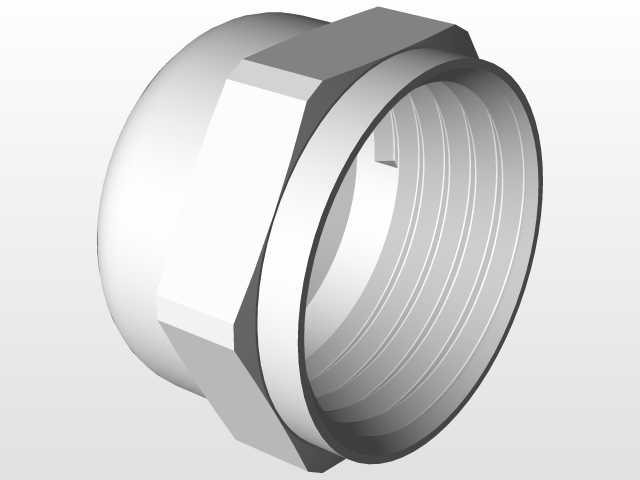

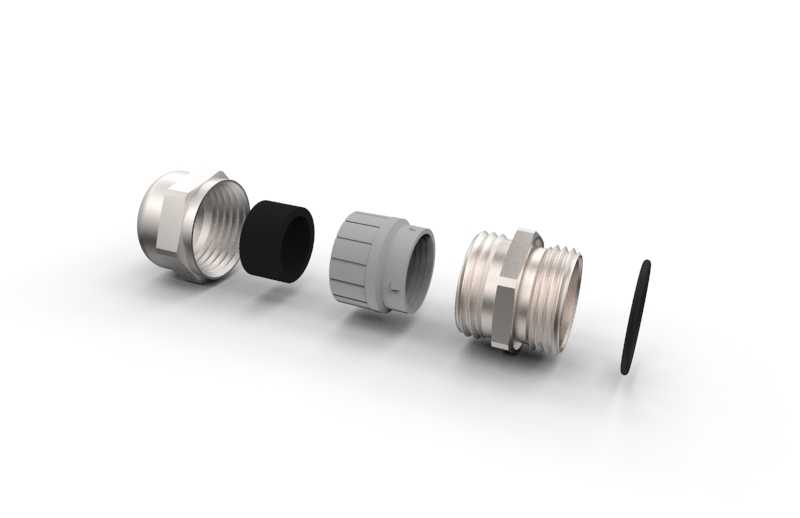

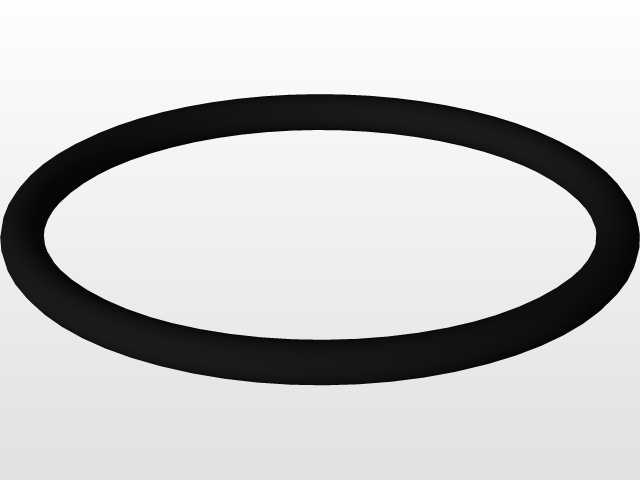

产品整体采用金属切削加工成型，主体结构分为外螺纹锁紧端、六角拧动台、密封嵌槽、内锥锁紧腔几个核心部分，外螺纹端适配标准M25x1.5管螺纹规格，能够直接与对应规格的箱体开孔螺纹座旋合匹配，安装时无需额外定制转接座，通用适配性较强。六角拧动台的对边尺寸符合常规扳手作业的操作空间要求，现场安装时可以使用普通开口扳手完成锁紧操作，不需要特殊专用工装，能够有效提升现场布线的作业效率。密封嵌槽内置弹性密封胶圈，当压盖旋紧时，胶圈会受挤压均匀填充压盖与箱体安装面之间的缝隙，同时内锥锁紧腔会同步挤压内置的线缆密封环，让密封环紧密包裹在穿过的电缆外护套表面，同时对线缆形成均匀的径向抱紧力，既实现了穿线位置的静密封，也能对线缆形成可靠的轴向固定，抵御常规的外力拉扯与振动工况下的线缆窜动。

在设计过程中，这款压盖充分考虑了现场安装的边界条件，整体轴向长度控制在紧凑范围内，不会在箱体外侧占用过多安装空间，适配壁厚在2mm到6mm之间的常规设备箱体安装面，螺纹旋合行程预留了足够的调节余量，能够适配不同厚度的安装面板。压盖的进线端做了圆弧过渡导角，穿线时不会刮伤电缆的外护套，避免线缆绝缘层被金属锐边割破造成安全隐患。金属主体的表面做了钝化防锈处理，能够适应潮湿、多盐雾的户外或工业腐蚀环境，长期使用不会出现锈蚀卡滞的问题，后期维护拆卸也能顺利旋开，方便线缆的更换与线路调整。和普通塑料材质的电缆压盖相比，这款金属压盖的机械强度更高，抗冲击、抗老化性能更优，在高振动、高低温交变的恶劣工况下能够保持更稳定的锁紧与密封性能，不会出现材质老化脆裂导致的密封失效、线缆松脱问题，适合对防护等级、连接可靠性要求较高的工业设备场景使用。
