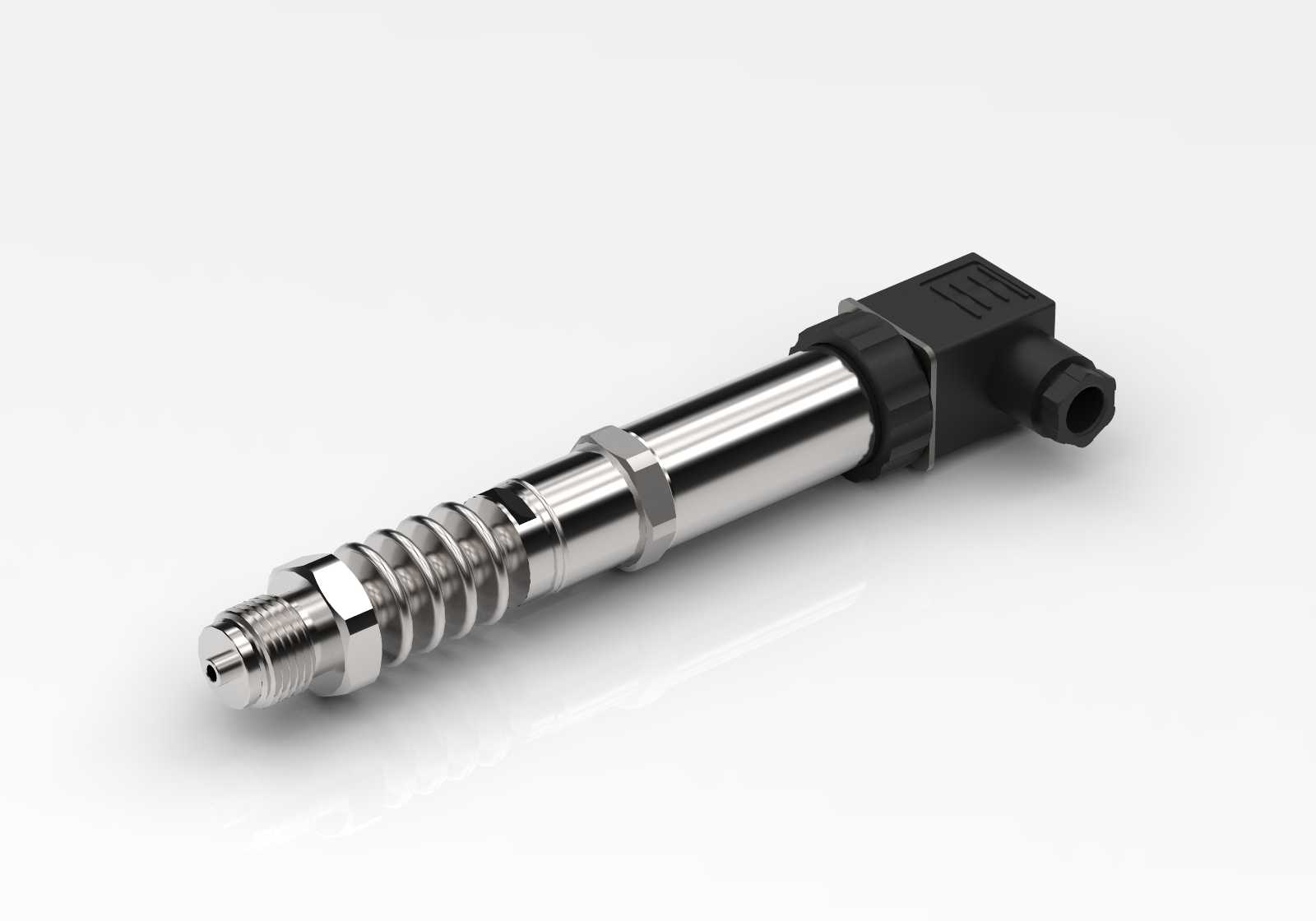

Wika IS-3型24bar压力传感元件结构模型

　　在工业流体压力检测场景中，这类杆式压力传感元件的应用覆盖了液压站管路压力监测、气动系统压力闭环反馈、工业制程管线压力超限预警等多个核心工况，是整套流体控制系统获取实时压力参数的核心前端部件。从结构设计逻辑来看，该传感元件采用杆式集成化布局，前端为标准外螺纹压力接入端，配套多道密封贴合面，可直接拧入待测管路的对应内螺纹接口，无需额外转接支架即可完成压力腔与传感芯体的连通，这种直装式设计能最大限度缩短压力传导路径，减少管路阻尼带来的检测滞后，同时降低外接泄漏点的数量，提升现场安装的可靠性。中段的金属杆身采用一体化不锈钢车削成型，表面做了钝化防腐处理，杆身预留的六角拧转位可配合标准扭力扳手完成安装锁紧，能满足常规工业环境下的防腐蚀、

　　抗震动要求，杆身与后端电气接头之间设置的缓冲段，可吸收管路传导的小幅振动，避免长期震动导致电气接线端松脱。后端的赫斯曼型电气接头采用侧出式走线设计，接头自带锁紧卡扣，可匹配标准工业防水航空插头，接线完成后可达到IP65级别的防护能力，能适应车间内存在少量溅水、粉尘的常规安装环境，侧出的走线方向也能避免垂直走线时线缆弯折过度导致的线芯断裂问题，适配设备内部紧凑的布线空间。从安装边界尺寸来看，该传感元件整体为细长杆状结构，前端螺纹段长度适配常规工业管路的壁厚要求，拧入后不会伸入管路过久干扰管内流体流态，也不会因拧入深度不足导致密封失效；杆身外径控制在通用安装尺寸范围内，可适配市面上多数常规压力检测点位的安装开孔，

　　无需对现有设备管路做额外扩孔或改装；后端接头的外轮廓尺寸符合通用赫斯曼接头的安装规范，周边预留20mm以上的操作空间即可完成插头插拔与接线操作，不会与周边的管路、阀件产生安装干涉。在功能特性层面，该24bar量程的传感元件主要针对中低压流体检测场景，芯体采用扩散硅压阻式设计，压力作用于前端膜片后，通过芯体内部的硅油传导将压力信号转化为线性电信号输出，可直接对接PLC、压力显示仪表等后端采集设备，为系统提供实时的压力数值反馈。设计过程中充分考虑了现场工况的兼容性，前端膜片与介质接触的部分采用与杆身一致的不锈钢材质，可兼容常规液压油、压缩空气、中性水等多种工业常见流体，不会出现介质腐蚀膜片导致的检测失准问题；整体结构无额外活动部件，

　　长期运行下的稳定性更强，可减少现场维护的频次。建模过程中完整还原了各段结构的装配关系，包括前端螺纹的牙型细节、密封面的倒角尺寸、中段六角位的对边距离、后端接头的卡扣结构与接线腔内部轮廓，所有配合面的尺寸公差均按照实际工业产品的装配要求设置，可直接用于设备布局阶段的干涉检查、安装模拟，也可作为教学演示中压力检测部件的结构展示模型，帮助从业者理解杆式压力传感器的内部布局与外部安装逻辑。在实际设备选型配套时，这类结构的传感器常被用于中小型液压设备的压力反馈、空压机站的管路压力监测、水处理设备的管网压力检测等场景，直装式的结构能大幅减少现场安装的工作量，标准化的接口也能降低备件替换的成本，无需针对特定设备定制专用安装附件。建模时对外观细节的还原也兼顾了渲染展示的需求，金属杆身的表面粗糙度、电气接头的塑料质感、密封部位的橡胶材质特征都做了对应呈现，可直接用于方案汇报时的设备三维布局展示，直观呈现压力检测点位的安装位置与周边部件的空间关系。
