卡斯特尔直角式制冷安全泄压阀结构

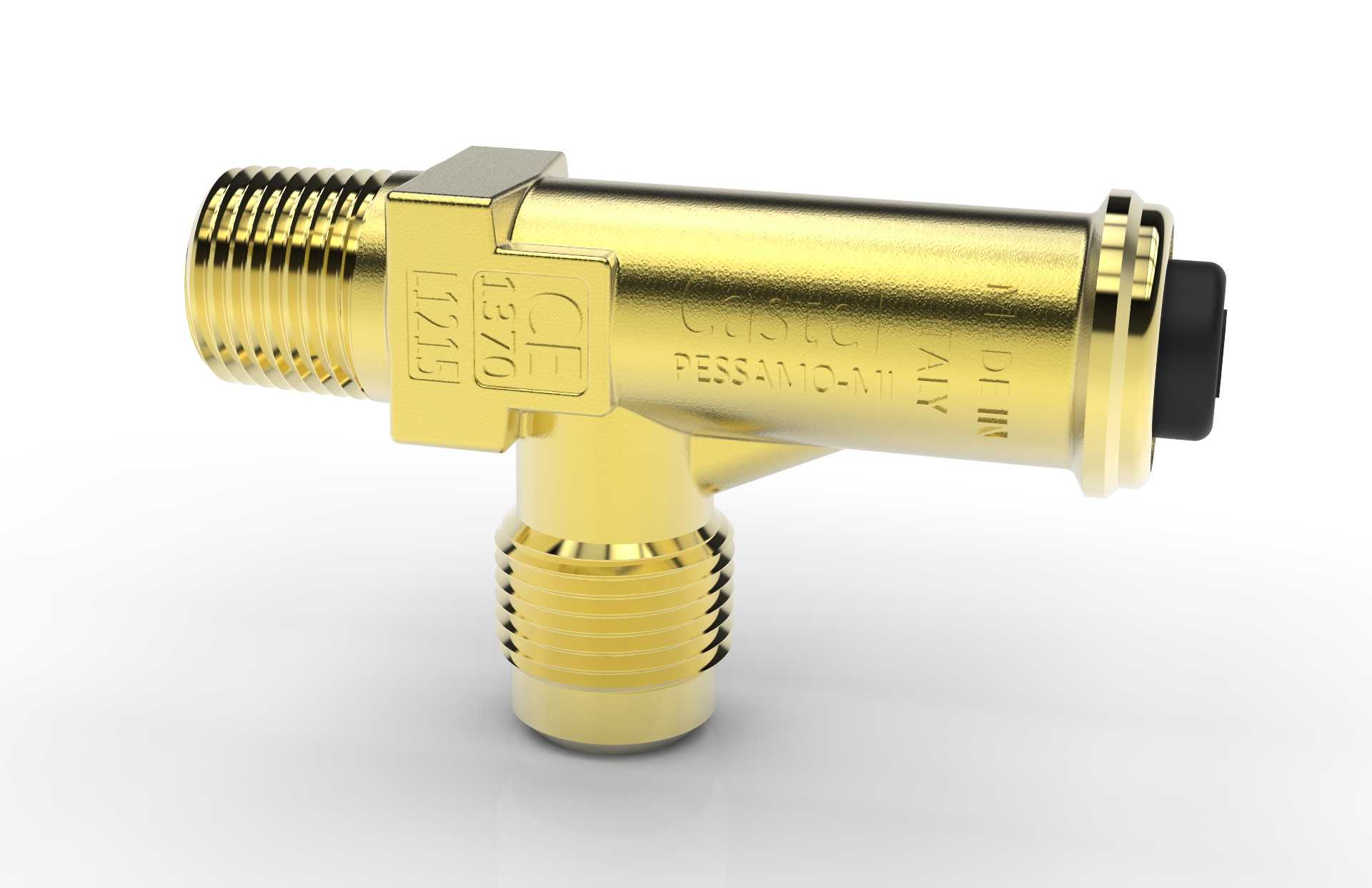

　　这款直角式阀件是制冷系统管路中常用的安全保护类部件，日常多应用在商用冷柜、冷库制冷机组、工业冷水机的冷媒管路上，核心作用是在系统压力超过设定阈值时自动开启泄放压力，避免管路、压缩机因超压出现爆管、密封失效甚至设备损毁的问题。从结构设计来看，整体采用黄铜锻压成型的本体，直角式的流道布局能很好适配狭小安装空间内的管路转向需求，不需要额外加装弯头就能完成垂直方向与水平方向管路的衔接，能有效减少管路接头数量，降低冷媒泄漏的潜在风险。本体上的两个外螺纹接口采用标准管螺纹规格，加工时严格控制螺纹的同轴度与牙型精度，安装时配合聚四氟乙烯密封带或者专用螺纹密封胶就能实现可靠密封，不需要额外焊接，现场安装和后期维护更换都很便捷。

　　阀件侧面的六角台结构是专门为安装扳手预留的夹持位，拆装时可以用普通开口扳手或者活动扳手稳固夹持，不会因为扳手打滑损伤阀体外表面的镀层或者螺纹结构。阀件顶部的泄压调节端采用一体式限位结构，出厂时已经完成压力标定，外部的防护帽能避免灰尘、水汽进入阀体内腔卡滞泄压阀芯，日常运维时不需要随意拆解调节端，避免泄压值偏移导致保护失效。从安装边界来看，这款阀件的整体轴向长度控制在紧凑范围内，两个接口的中心距经过优化，安装时不会和周边的管路支架、其他阀件产生干涉，在排布密集的制冷机组阀组里也能找到合适的安装位置。流道设计上采用平滑过渡的转角结构，没有突兀的截面突变，冷媒流经时的流阻更小，不会因为阀件的存在造成不必要的压力损失，

　　影响整个制冷循环的效率。本体表面的镀层处理兼顾了防腐蚀与外观辨识度，在制冷机组常见的低温、偶尔凝露的使用环境下，不会轻易出现氧化锈蚀的问题，能长期保持外观完好与结构强度。阀芯部分采用耐冷媒腐蚀的密封材料，长期和R22、R410A等常见制冷冷媒接触也不会出现溶胀、硬化的问题，保证泄压动作的可靠性与复位后的密封性能，不会出现泄放后无法完全闭合导致冷媒持续泄漏的问题。在实际选型应用中，这款阀件需要匹配系统的额定工作压力来选择对应的泄压阈值型号，安装位置通常选在冷凝器出口或者储液器的顶部位置，保证泄放时能顺利排出超压的气态冷媒，同时要注意安装方向，避免泄放口朝向人员操作的位置，防止泄压时低温冷媒喷出造成冻伤。建模过程中对阀体上的标识刻印、

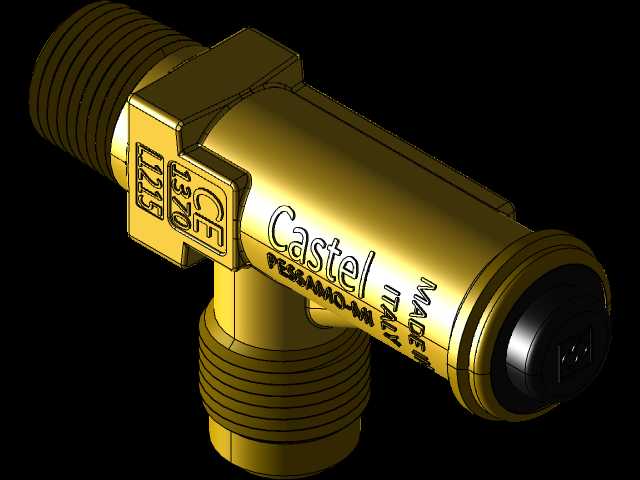

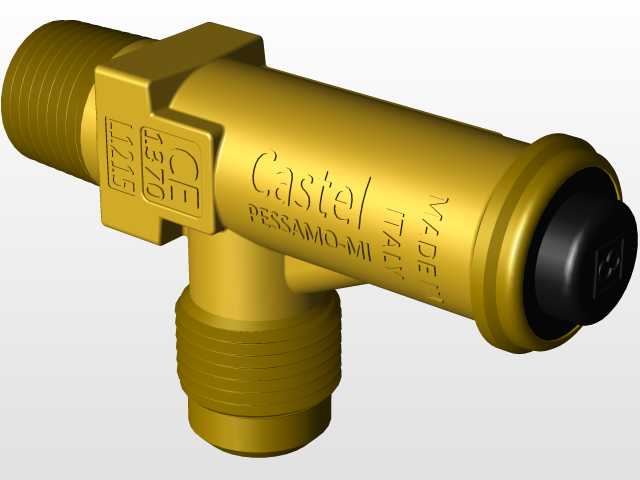

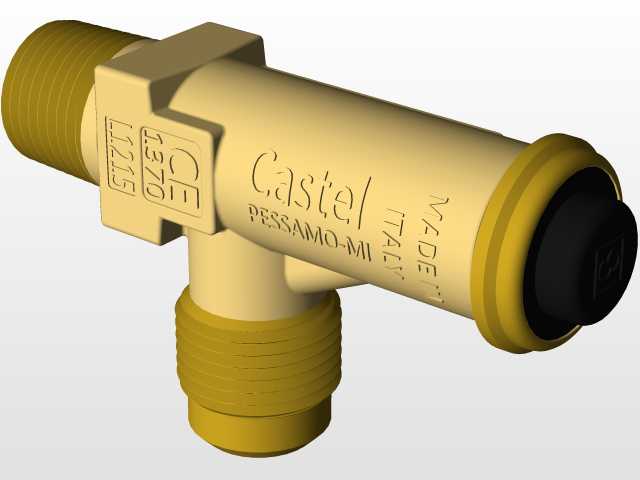

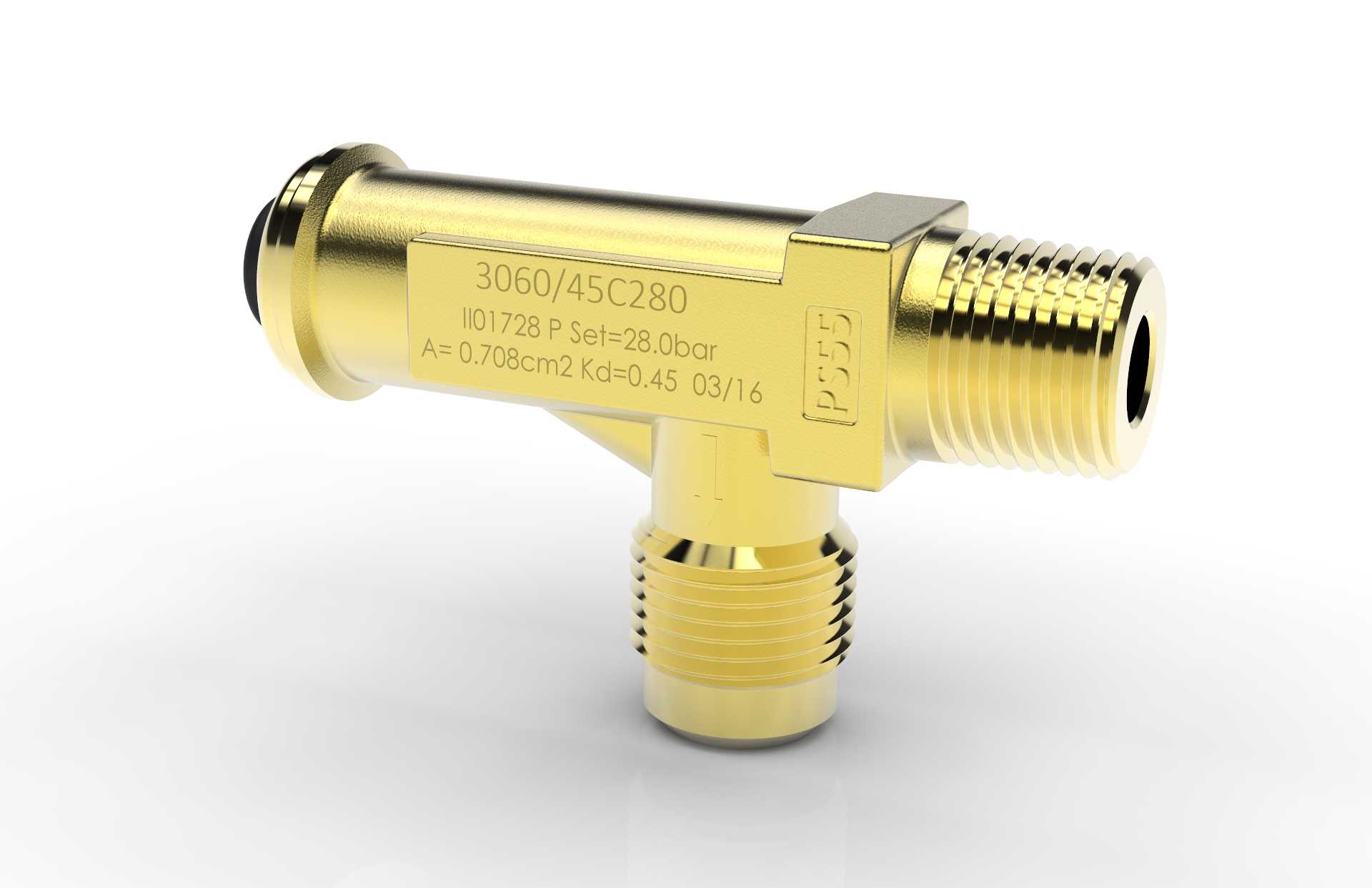

　　螺纹牙型细节、六角台的尺寸公差都做了还原，能直接用于制冷机组的管路排布干涉检查、阀组装配模拟，也可以作为教学演示中制冷系统安全部件的结构展示素材，帮助设计人员直观了解这类阀件的安装空间需求与结构组成，在做管路设计时提前预留好安装与操作空间，避免后期装配时出现位置冲突需要重新改管的问题。
