等径紫铜三通管路连接件结构设计

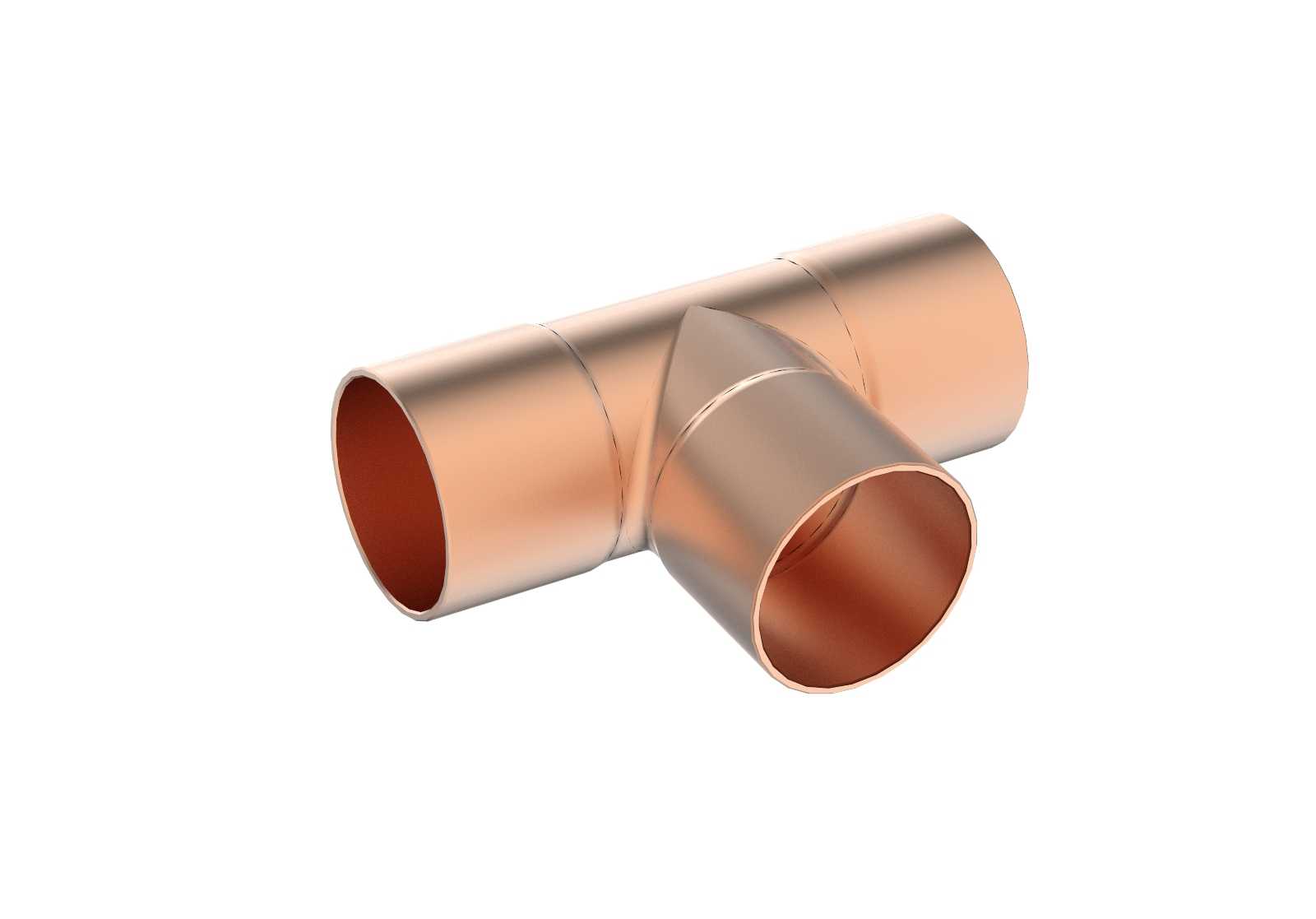

　　这款等径T型紫铜三通，是制冷、暖通、给排水管路系统中常用的分流连接件，日常在商用中央空调冷媒管路、家用分体空调连接管、建筑冷热水供水支路、医用气体输送管线中都能见到它的身影，核心作用是在不改变管路通径的前提下，实现单路流体向两个垂直方向的分流，或是将两路同径管路的流体汇流到主路中。从结构设计来看，整体采用等径结构设计，三个接口的内径、外径尺寸完全一致，适配同规格的紫铜直管安装，接口端预留了标准的钎焊搭接长度，安装时可直接将对应外径的紫铜管插入承口段，配合磷铜钎料或者银基钎料完成火焰钎焊连接，承口内壁做了轻微的倒角处理，既方便安装时管材顺利插入，也能避免插入过程中刮伤管材外壁的氧化层，影响焊接密封性能。

　　三通的分流交汇处做了平滑的圆弧过渡处理，没有直角突变的结构，这种设计一方面能降低流体在分流位置的局部阻力，减少冷媒或者水流经过时的压损，避免管路系统出现不必要的能耗提升，另一方面也能减少流体高速冲刷交汇处内壁造成的腐蚀和气蚀问题，提升管件的长期使用寿命。整体外形采用等径对称布局，三个接口的轴线处于同一平面内，侧接口轴线与主路两个接口的轴线垂直相交，交点位于主路管路的中心轴线上，这种对称结构能保证分流时两个支路的流量分配均匀，不会出现偏流问题，在制冷系统中能避免两个支路的冷媒供液不均导致的蒸发器换热效率下降问题。材质选用T2紫铜加工成型，紫铜本身具备优异的导热性能和延展性能，一方面在制冷管路中能更好地适配管路的热胀冷缩变形，

　　避免温度变化时管路应力集中导致焊口开裂，另一方面紫铜的焊接性能优异，钎焊时焊料的流动性好，更容易形成致密无泄漏的焊口，同时紫铜内壁光滑，不容易结垢，在水系统管路中能长期保持管路的通流面积稳定。从安装边界来看，这款三通的主路总长度、侧路伸出长度都符合管路安装的通用空间要求，安装时不需要额外预留过大的操作空间，在管路密集的机组内部或者吊顶内的管线排布中，能有效节省安装空间，三个接口的同轴度、垂直度公差控制在合理范围内，安装时不会出现管材别劲的问题，能降低安装时的应力残留，避免长期使用过程中出现应力开裂。在实际选型应用中，这类等径铜三通主要适配同通径的紫铜管路，需要根据系统的工作压力、流体类型选择对应壁厚的产品，制冷高压管路一般选择壁厚稍大的型号，给排水或者低压气体管路可选择常规壁厚的型号，安装时需要注意焊前清理接口位置的油污、氧化层，焊接时控制火焰温度，避免温度过高烧穿管壁，焊后做好冷却和保压测试，确保连接位置无泄漏。
