防爆型传感信号拖动执行装置结构

　　在民爆器材生产管控、高危化工制程监测、地下矿山采掘作业面的安全联锁系统里，这类带防爆壳体的传感拖动装置是触发安全响应的核心执行部件，它的核心作用是在监测到预设的爆炸特征阈值信号后，快速拖动联锁机构完成回路切断、泄压触发或者安全屏障启动的动作，避免险情扩散。从结构设计逻辑来看，整个装置采用了方形铸铝隔爆壳体作为主体承载结构，壳体边角做了圆弧过渡处理，既可以降低壳体在受外力冲击时的应力集中系数，也能避免安装运维过程中尖锐边角划伤操作人员，壳体上下盖的结合面采用了符合隔爆标准的止口配合结构，配合面的粗糙度、间隙宽度、结合长度都严格遵循隔爆型电气设备的设计规范，确保壳体内即使出现元件燃爆，火焰也不会通过结合面间隙引燃外部环境的爆炸性混合物。

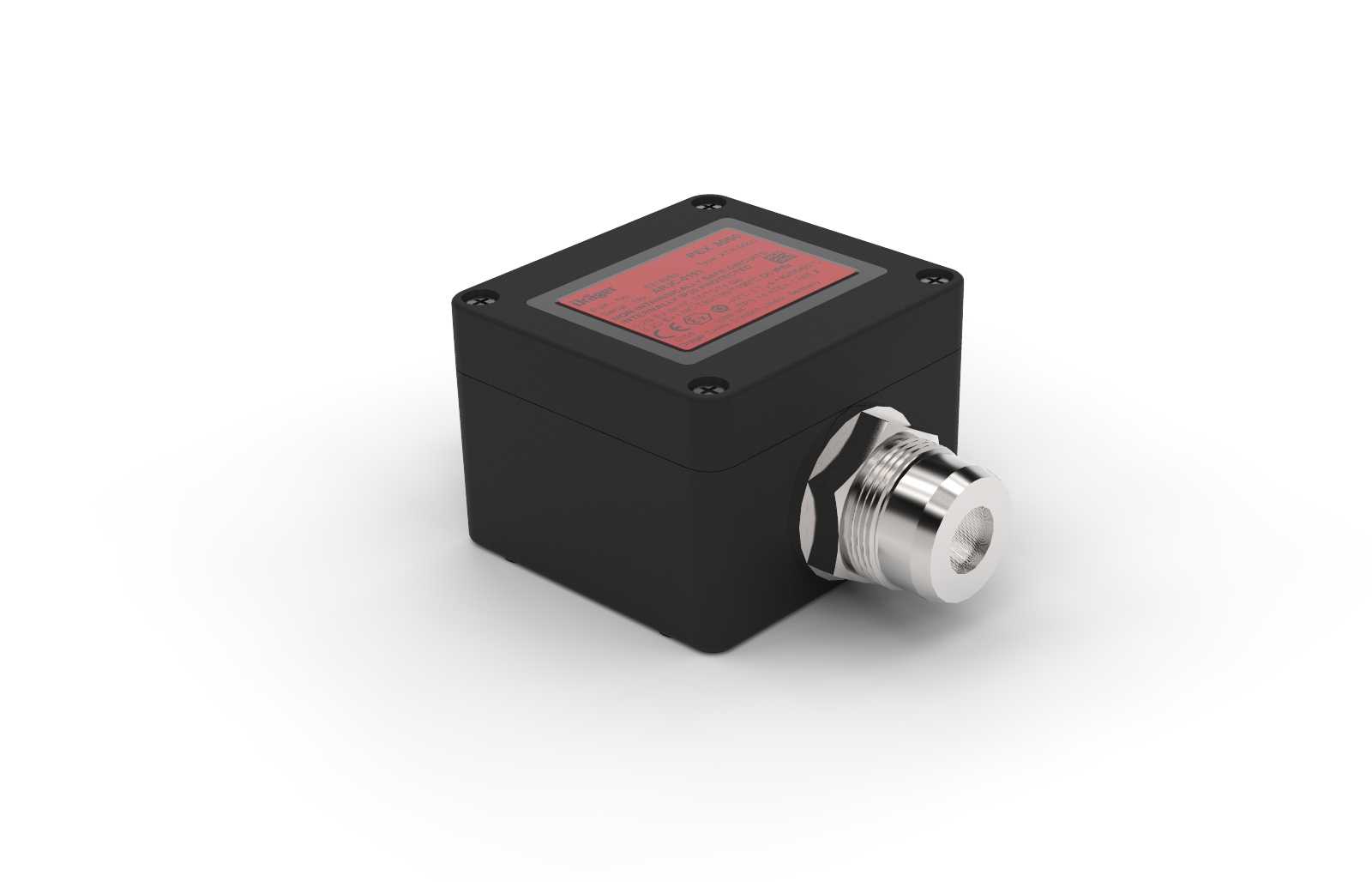

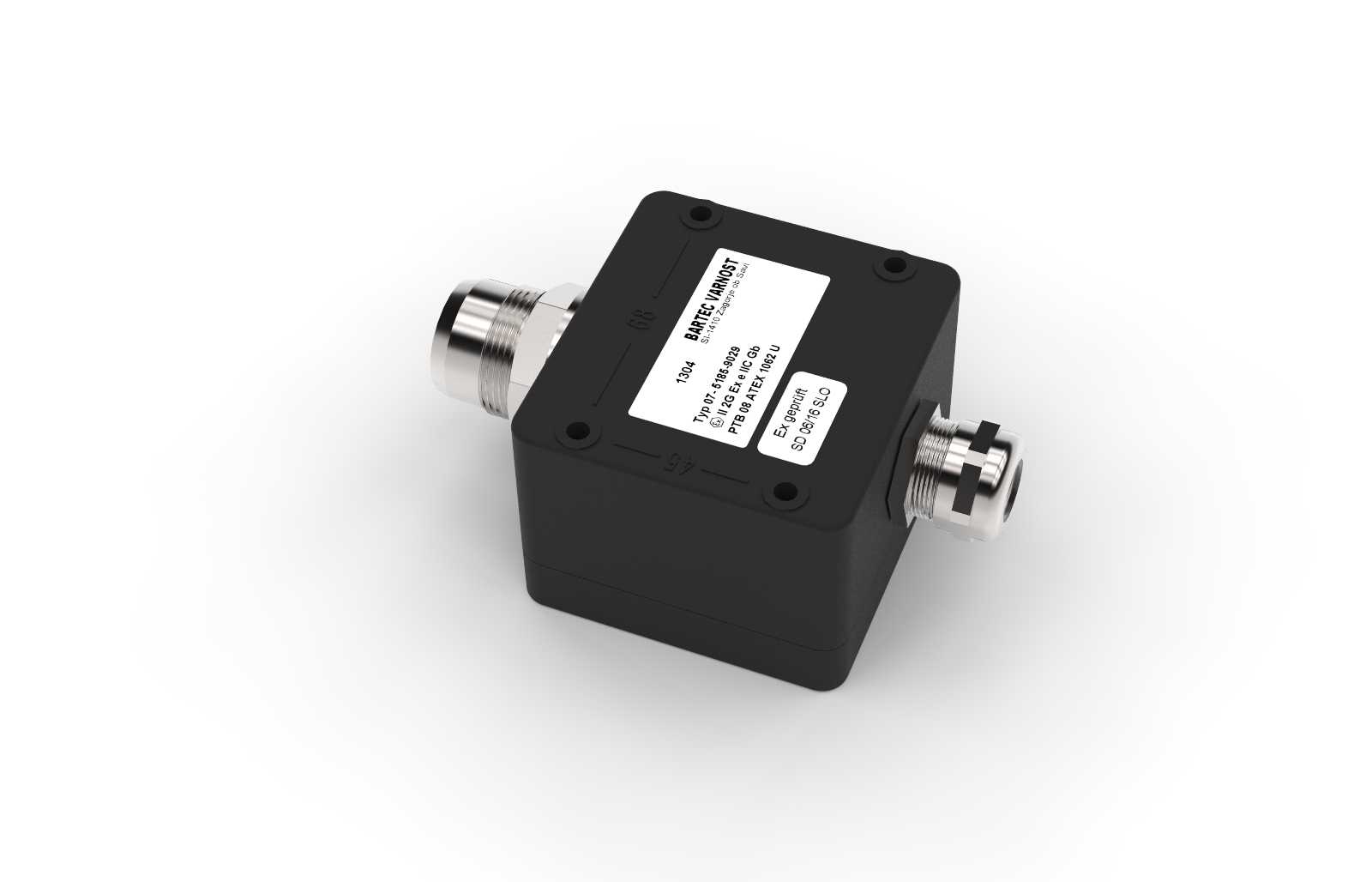

　　壳体顶面设置了红色的标识铭牌区域，采用凹陷式安装结构，避免铭牌在长期使用过程中被摩擦剐蹭导致标识脱落，铭牌区域下方是内部信号处理电路板的安装腔，电路板通过四个角的减震橡胶柱固定在壳体内部的安装凸台上，能够抵消设备运行过程中来自采掘设备、输送管线传递的振动载荷，避免电路板上的贴片元件出现虚焊、脱落问题。壳体侧面的金属电缆接头采用了不锈钢材质的防水隔爆格兰头，接头内部设置了多层密封橡胶圈与铠装电缆夹紧结构，既可以保证电缆引入处的密封防护等级达到IP67以上，适应井下高湿、多粉尘的作业环境，也能承受一定强度的电缆拉拽力，避免现场布线时电缆被扯动导致内部接线松脱。从安装边界来看，整个装置的壳体四个角预留了沉头安装孔，

　　安装孔的位置度公差控制在±0.1mm范围内，可以直接适配行业内通用的传感器安装支架尺寸，安装时不需要额外做支架打孔适配，降低现场安装的工作量；装置的整体外轮廓尺寸控制在紧凑型区间，侧面突出的格兰头长度经过优化，不会在狭窄的设备安装空间内和相邻管线、结构件产生干涉，适合安装在制程管线旁、采掘工作面的设备机架上这类空间局促的点位。在功能实现层面，装置内部集成了信号触发模块与电磁拖动执行机构，当外接的爆炸特征传感器传递来的信号达到设定阈值时，内部的电磁机构会快速动作，拖动连接的联锁拨杆完成状态切换，整个动作响应时间控制在毫秒级，能够在险情萌芽阶段快速触发安全联锁。设计过程中特意将执行机构的输出轴做了防呆设计，输出轴的截面采用D型结构，

　　和外部被拖动的联锁机构连接时不会出现周向打滑，保证动作传递的可靠性；同时壳体内部预留了接线冗余空间，现场接线时可以将多余的电缆长度规整收纳在腔体内，不需要额外增设接线盒，简化了现场布线的复杂度。考虑到这类装置往往需要在低温、高腐蚀的环境下长期工作，壳体表面做了硬质阳极氧化处理，氧化层厚度达到20μm以上，既可以提升壳体的耐磨性能，也能耐受化工环境中的酸碱雾气腐蚀，不锈钢格兰头和铝壳体的结合面处设置了绝缘密封垫片，避免不同金属接触产生电化学腐蚀，延长设备在恶劣环境下的使用寿命。在结构建模过程中，所有的隔爆结合面尺寸、安装孔位、格兰头接口尺寸都严格遵循实际产品的工程公差要求，建模时对壳体的壁厚做了均匀性校验，确保壳体各个位置的壁厚差不超过1mm，避免压铸过程中出现缩孔、砂眼等缺陷，影响壳体的隔爆性能；内部的电路板安装凸台、执行机构固定位都做了拔模斜度处理，适配压铸模具的生产工艺要求，减少后续机加工的工序量。
