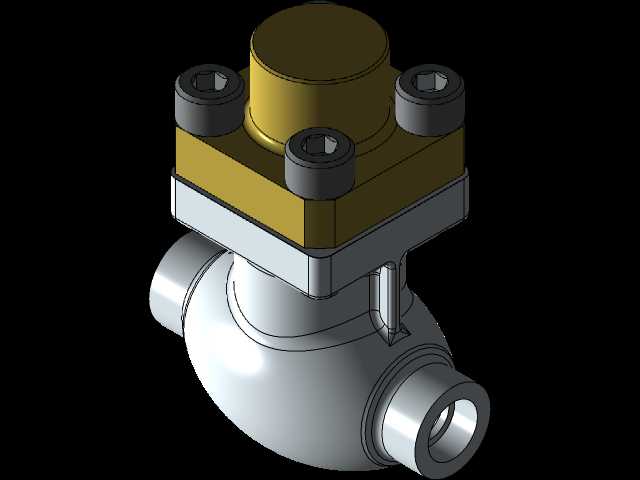

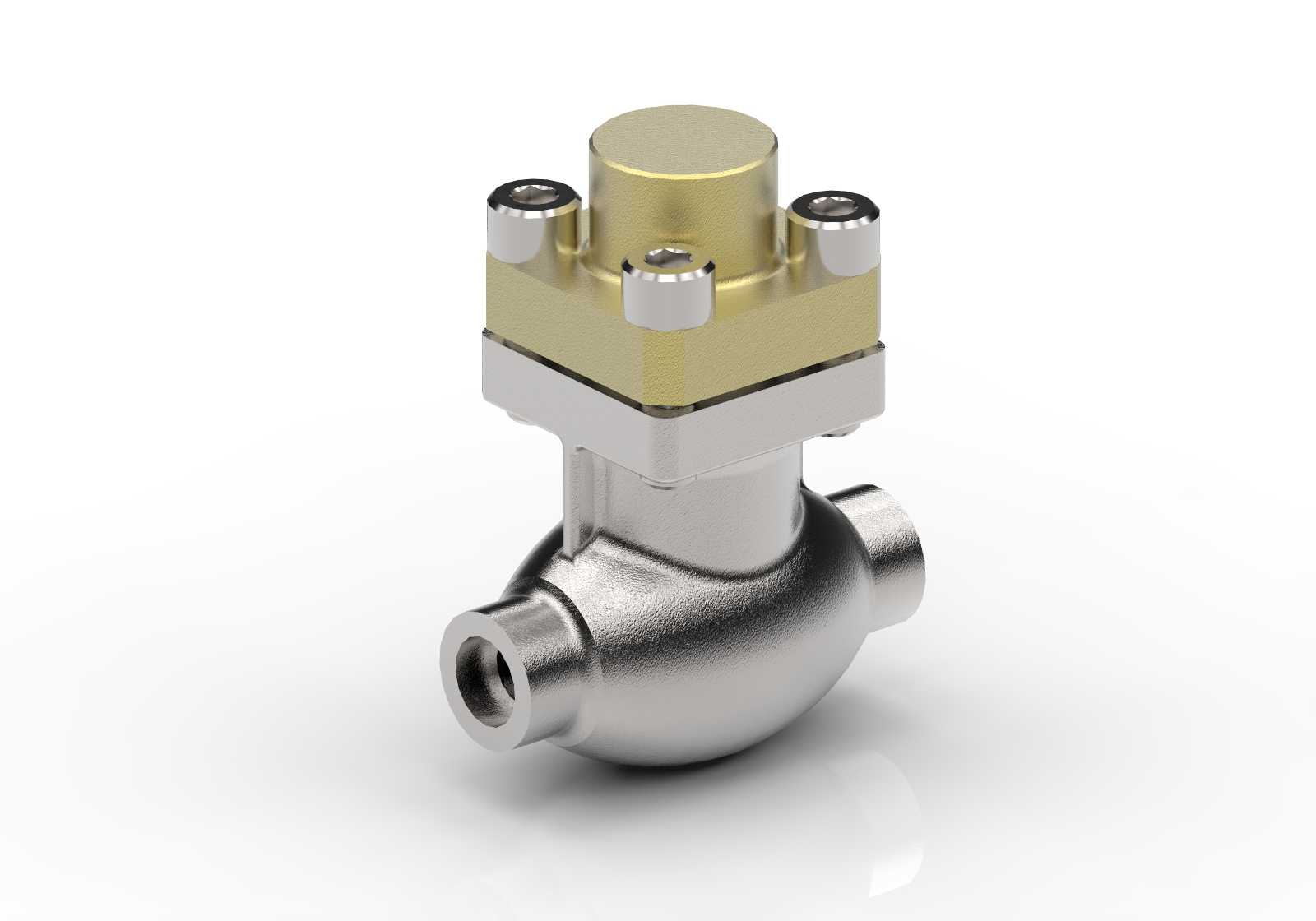

Herose升降式止回阀工业结构设计

　　既利用铜材的自润滑特性降低阀芯升降过程的摩擦阻力，也通过不同材质的搭配减少同金属咬合导致的卡滞风险，阀盖与阀身之间通过内六角螺栓压紧密封，密封面采用平面金属密封加密封垫的双重结构，保证中压工况下的外密封可靠性，阀盖中心预留阀芯导向孔，与阀芯上部的导向柱采用小间隙配合，导向长度经过优化，既保证阀芯升降过程的同轴度，避免阀瓣偏斜导致密封失效，也不会因为导向过长增加加工难度与卡滞概率。阀芯采用整体式不锈钢加工，密封面堆焊硬质合金，应对频繁启闭带来的冲刷磨损，阀瓣的开启高度经过流场仿真优化，在保证额定通流能力的前提下，尽可能缩短阀芯行程，减少启闭过程的响应时间，降低水锤冲击带来的管路振动。从安装边界来看，这款阀的整体轴向尺寸较短，在中小口径低温流体输送、洁净工艺管路以及紧凑型液压控制回路中，这类直通式止回阀的应用占比一直不低，不同于旋启式止回阀需要预留阀瓣摆动空间，也区别于对夹式蝶形止回阀的薄型结构，这款Herose结构的止回阀采用轴向升降式阀芯结构，整体采用上下分体式阀身设计，下半部分为流道主体，采用锻造不锈钢一体成型，进出口为对焊式连接端，适配薄壁不锈钢管路的焊接装配，流道采用平滑的缩径过渡设计，避免直角拐角造成的流阻激增，同时减少介质在阀腔内的滞留死区，对于洁净度要求较高的工况，比如低温液氮输送、食品级流体管路、制药工艺纯水回路，这种无滞留区的流道设计能大幅降低介质残留带来的污染风险。上半部分的阀盖采用黄铜材质加工，

　　进出口中心与阀顶的安装高度控制在紧凑范围内，不需要额外预留过大的安装操作空间，焊接装配时可以采用卡具定位后直接对接管路，阀身上下分体的结构也方便后期检修，只需要拆卸上部阀盖的固定螺栓，就可以直接取出阀芯组件进行密封面检查或者更换，不需要将整个阀体从管路上切割下来，大幅降低后期维护成本。在实际工况选型中，这类止回阀通常安装在泵出口位置、压力容器进出口支路、以及不允许介质反向流动的工艺管段，依靠介质自身压力推动阀芯升起实现通路，当介质出现反向流动趋势时，阀芯在弹簧力与反向介质压力的共同作用下快速回落，切断通路，避免反向流动对上游设备造成冲击，比如在低温泵出口安装这类止回阀，可以有效防止停机时管路内的低温介质倒流回泵腔，

　　造成泵体冻裂或者密封件损坏。设计过程中需要重点关注几个核心尺寸的公差配合，首先是阀芯导向柱与阀盖导向孔的配合间隙，间隙过大会导致阀瓣偏斜，密封面贴合不严产生内漏，间隙过小则容易因为介质中的微小杂质卡滞，导致阀芯无法正常启闭；其次是阀瓣密封面与阀座密封面的同轴度，需要在装配时通过止口定位保证两者的贴合度，避免局部密封比压不足；另外阀盖螺栓的预紧力需要均匀控制，避免预紧力过大导致阀身变形，影响阀座密封面的平面度。流道部分的内壁粗糙度需要控制在Ra1.6以下，减少介质流动过程的阻力损失，同时避免粗糙表面挂留介质杂质，对于有洁净要求的工况，还需要对内壁进行电解抛光处理，进一步降低表面粗糙度。这款阀的结构设计没有采用外置的弹簧腔结构，

　　弹簧直接内置在阀盖与阀芯之间的腔体内，弹簧采用不锈钢弹簧丝绕制，表面经过钝化处理，避免长期接触介质产生锈蚀，弹簧的刚度经过匹配，既保证正常正向流动时阀芯可以顺利开启，不会因为弹簧刚度过大造成过大的流阻，也保证反向流动时可以提供足够的密封预紧力，在低压反向工况下也能实现可靠密封。进出口的对焊端尺寸符合通用管路焊接标准，不需要额外配置转换接头，可以直接与同规格的无缝钢管对接焊接，焊接时需要注意控制焊接温度，避免高温传导到阀腔内部损坏密封件，通常焊接时会在阀体端部包裹湿布降温，同时避免焊接电流通过阀内部件造成放电损伤。在三维建模过程中，这类阀门的建模需要重点还原各部件的配合关系，尤其是阀芯与导向孔的配合间隙、密封面的接触位置、螺栓连接的压紧面位置，不能只做外观的曲面还原，需要保证各部件的装配关系符合实际工程要求，方便后续做装配干涉检查、流场仿真分析以及工程图导出。对于设备选型人员来说，拿到这类三维模型可以直接导入到整体管路装配中，检查安装空间是否足够，与周边管路、设备是否存在干涉，提前预判安装过程中可能出现的问题，避免现场安装时才发现尺寸不匹配造成返工。
