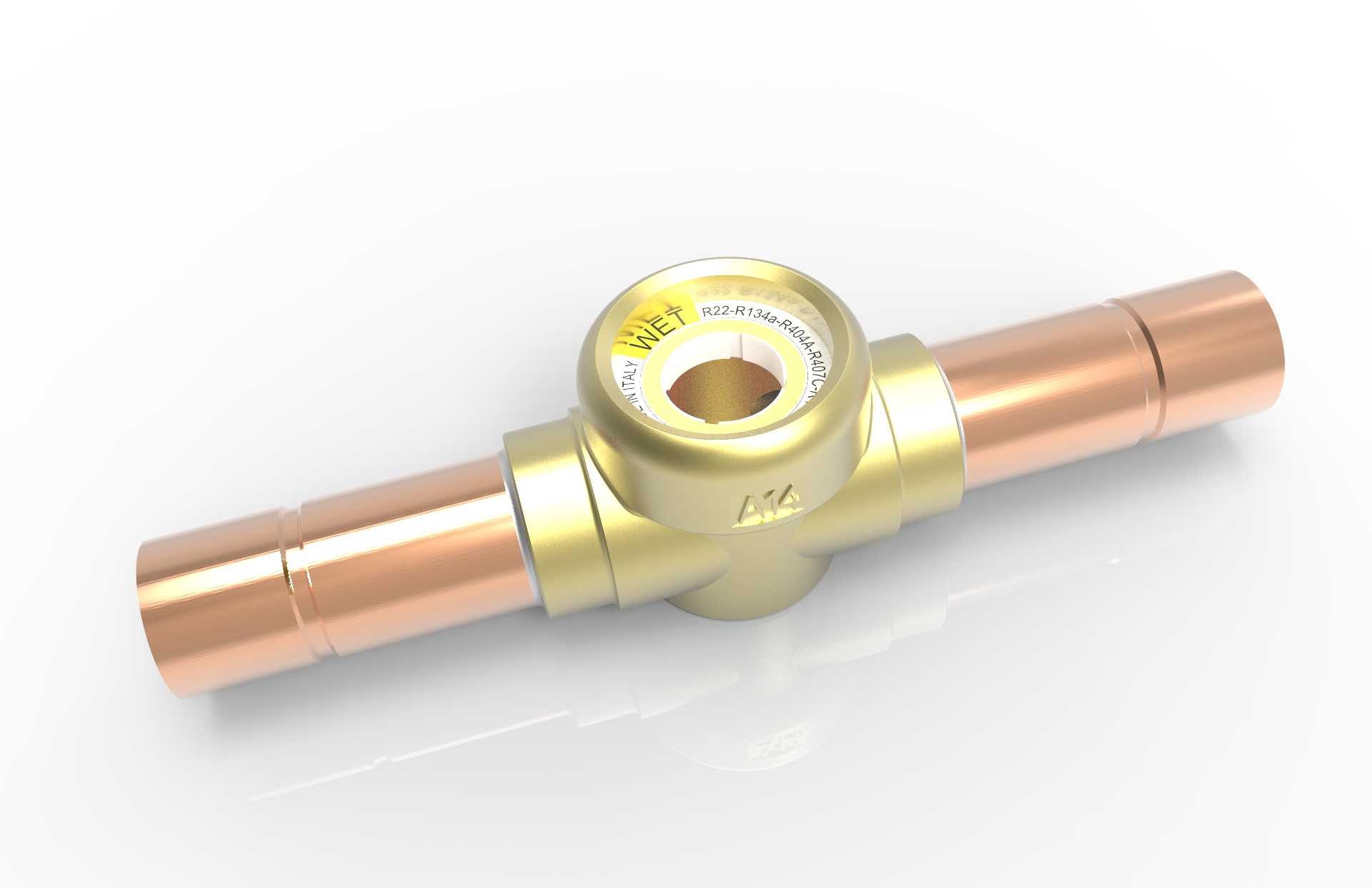

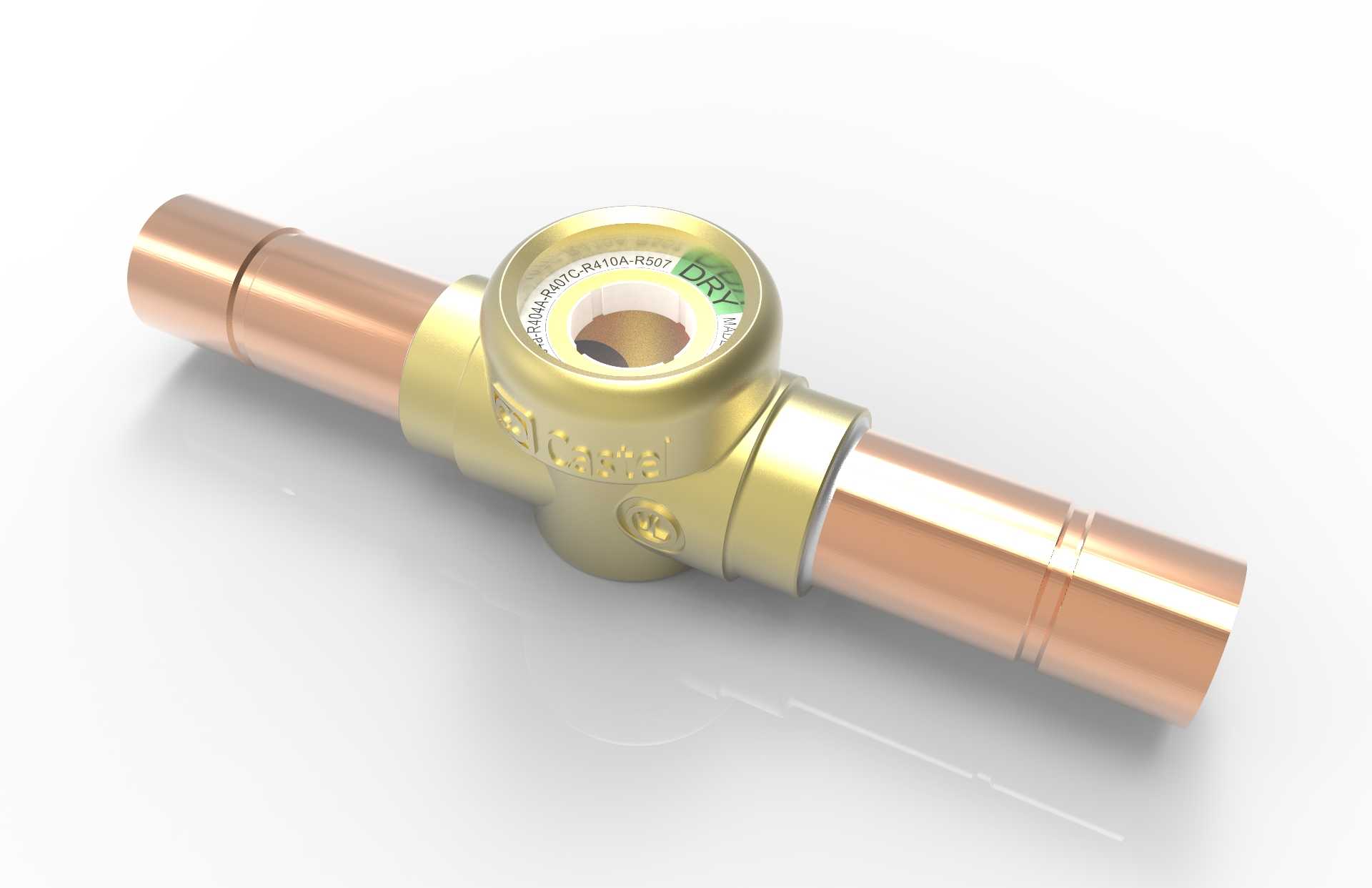

卡斯特尔制冷管路视液观察窗结构

　　在商用制冷、中央空调、冷冻冷藏机组的流体管路布设场景中，这类直通式焊接观察窗是不可或缺的管路辅件，核心作用是让运维与调试人员无需拆解管路，即可直观观测管内制冷剂的流动状态、含水量情况，判断系统是否存在缺液、杂质堵塞、冷媒含水超标等问题，是制冷系统调试、日常巡检、故障排查环节的核心观测节点。不同于螺纹连接的视液镜款式，这款观察窗两端采用等径紫铜延长管结构，适配制冷系统常用的紫铜管路焊接工艺，安装时直接与同管径的系统管路做钎焊连接即可，无需额外配置转接头，焊接过程中要注意对阀体部位做降温保护，避免高温传导至中部的观测玻璃组件，造成玻璃开裂、密封失效的问题。中部的黄铜阀体采用锻造工艺加工成型，材质选用铅黄铜锻造坯料，

　　切削加工后做表面抛光镀镍处理？不对，这款是保留黄铜本色的锻造阀体，流道采用等径直通设计，没有额外的节流、变径结构，不会对管内制冷剂流动造成额外的阻力损失，流道内壁做去毛刺处理，避免杂质在阀体内腔沉积卡滞。顶部的观测组件采用高强度钢化玻璃作为透视窗体，玻璃与黄铜阀体之间采用耐冷媒、耐高低温的特种橡胶密封圈做静密封，可承受制冷系统常规的3MPa工作压力，适配-40℃到120℃的工作温度范围，玻璃表面印刷有对应的含水量指示色环，可根据视场内显示的颜色判断冷媒干燥程度，无需额外拆卸检测。从安装边界来看，两端紫铜插管的外径适配5/8英寸的制冷紫铜管，插管长度预留了足够的焊接操作空间，焊接时插管插入系统管路的深度控制在10-15mm即可，

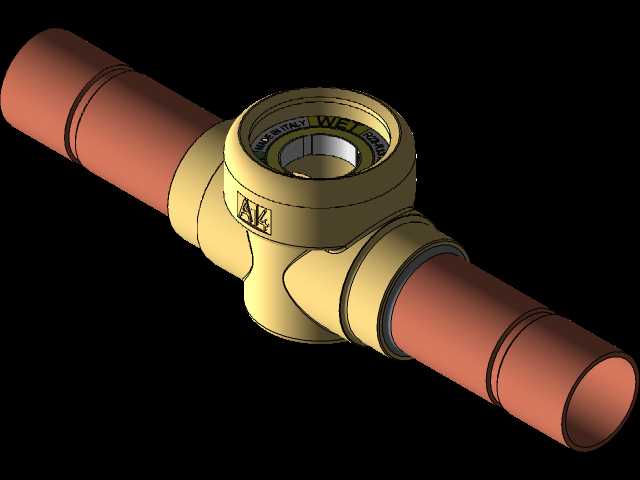

　　阀体中部的六角结构？不对，这款阀体中部是圆滑过渡的锻造成型结构，安装时可以用管钳夹持阀体两端的铜质部位做定位，避免夹持中部观测部位造成玻璃受力破损。在三维建模过程中，要重点还原几个核心配合尺寸：一是两端铜插管的外径公差，要控制在±0.05mm范围内，保证与系统管路的配合间隙符合钎焊要求；二是中部玻璃安装槽的深度与同轴度，槽底平面度要控制在0.02mm以内，保证密封圈受压均匀，不会出现偏载泄漏的问题；三是阀体内部流道的同轴度，两端插管与中部阀体流道的同轴度要控制在Φ0.1mm以内，避免流道错位造成流动阻力增大。实际应用中，这类观察窗通常安装在制冷系统的冷凝器出口、膨胀阀前的高压液管路段，这个位置的制冷剂处于高压液态状态，观测效果最佳，

　　能够清晰看到是否有气泡闪发，以此判断系统冷媒充注量是否合适；如果安装在吸气管路的低压段，也可以观测回油状态，判断系统回油是否顺畅。设计时还要考虑焊接热影响的问题，阀体与铜插管的连接部位采用过盈压装加钎焊的固定方式，保证连接强度，同时在玻璃安装座的位置设计有隔热槽结构，减少焊接时热量向玻璃密封部位的传导，降低焊接操作的难度，避免安装过程中造成零件损坏。不同于塑料材质的视液窗，这款全铜加黄铜锻造的结构具备更好的抗压力波动能力，能够承受制冷系统启停过程中的水锤冲击，长期使用不会出现老化开裂的问题，适配R22、R410A、R134a等多种常用制冷工质，密封件材质与各类常规冷冻机油都具备良好的相容性，不会出现溶胀、老化失效的问题。建模时还要注意还原阀体表面的标识刻印细节，包括流向标识、型号标识、压力等级标识，这些标识在实际产品中是模锻成型在阀体表面的，深度控制在0.2mm左右，既清晰可辨又不会影响阀体的结构强度。整体结构没有活动零部件，属于静态管路辅件，可靠性极高，正常安装使用情况下使用寿命可以达到与整机等长，不需要额外的维护操作，仅需在日常巡检时透过玻璃观测内部状态即可。
