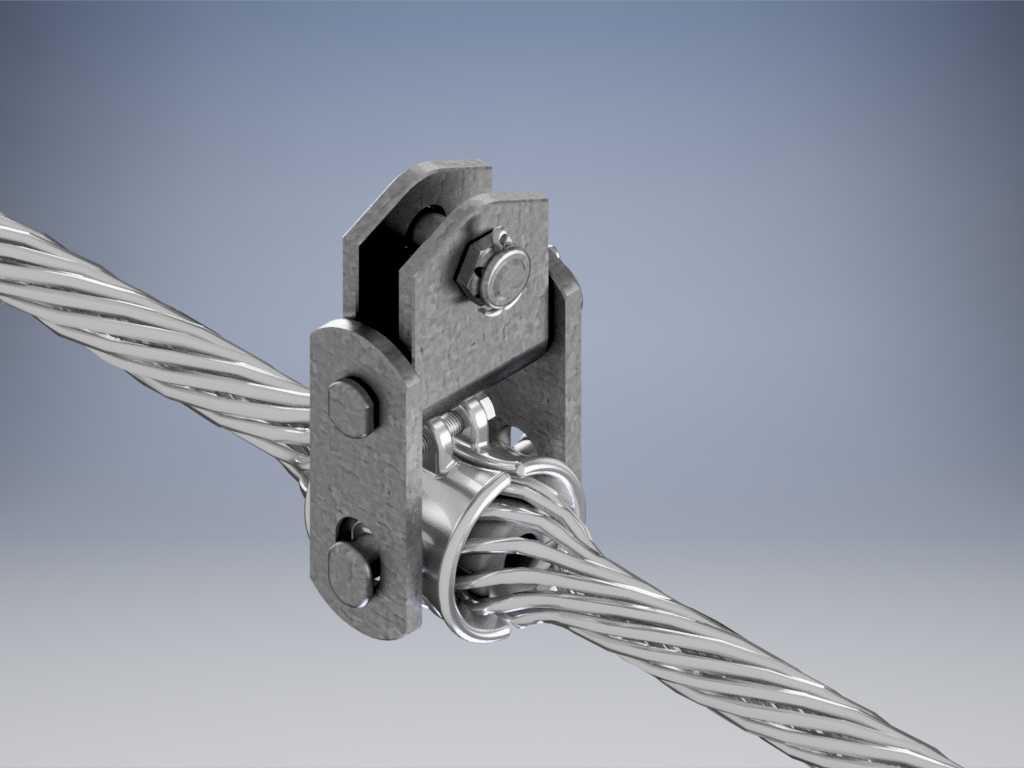

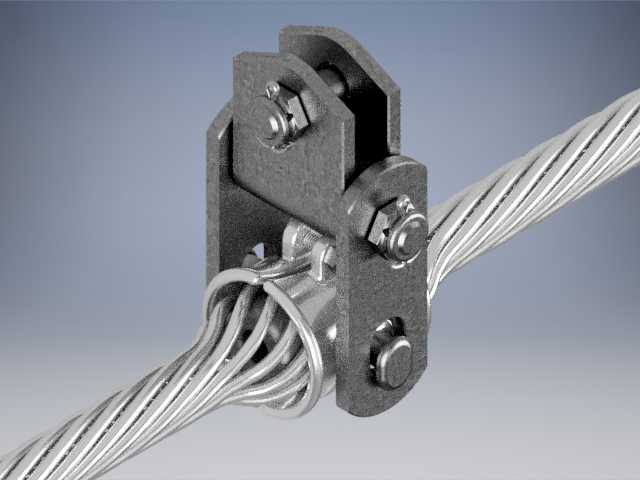

中心枢轴式OPGW光缆悬垂线夹结构设计

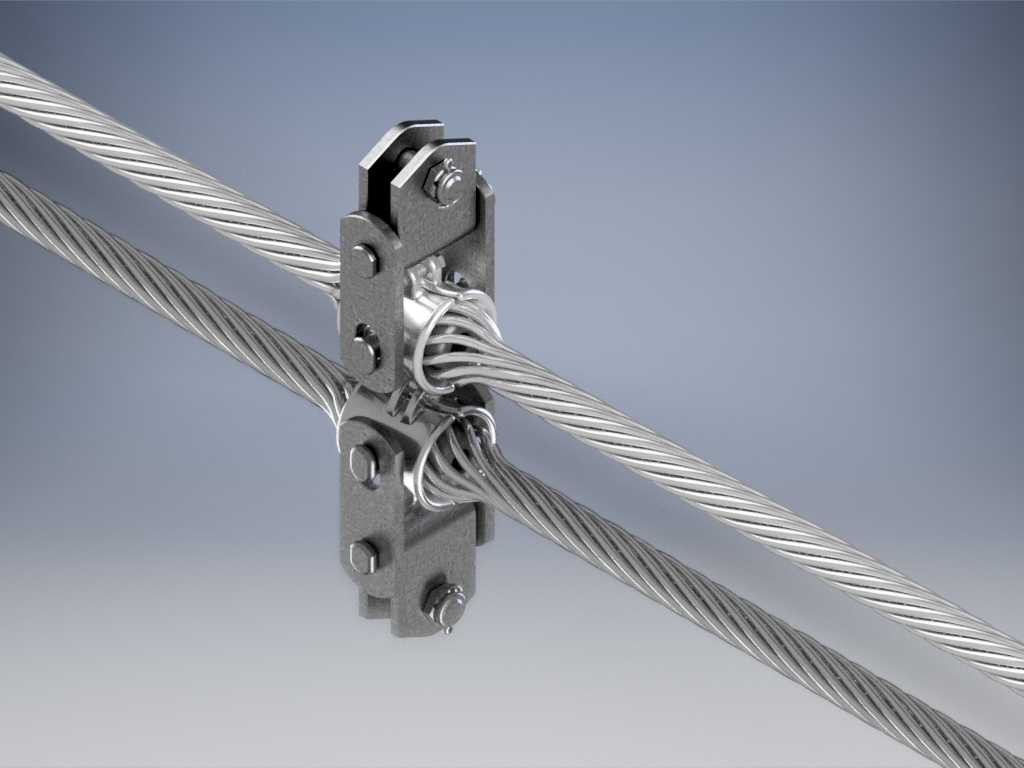

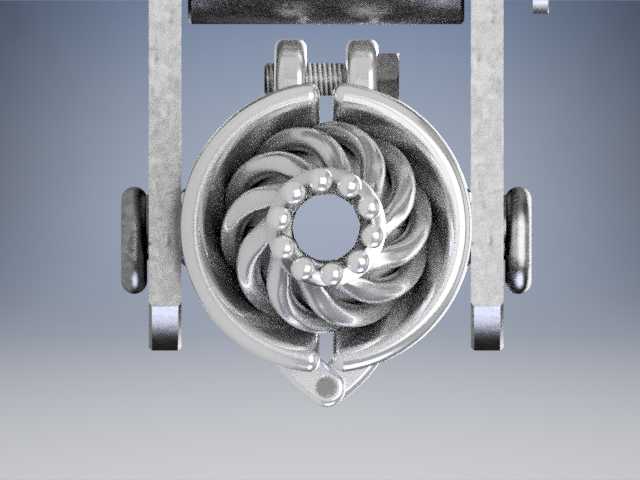

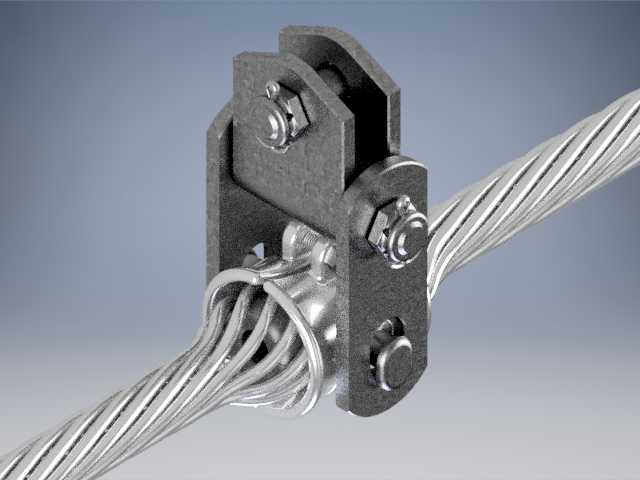

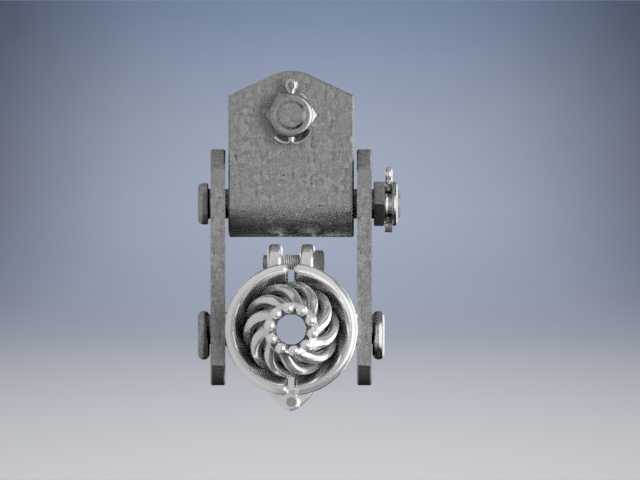

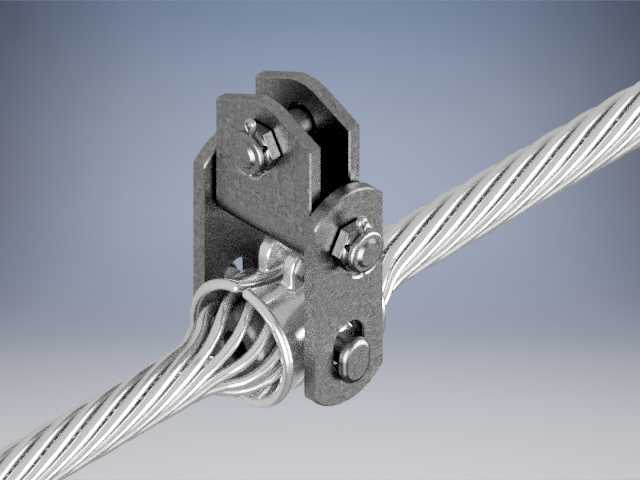

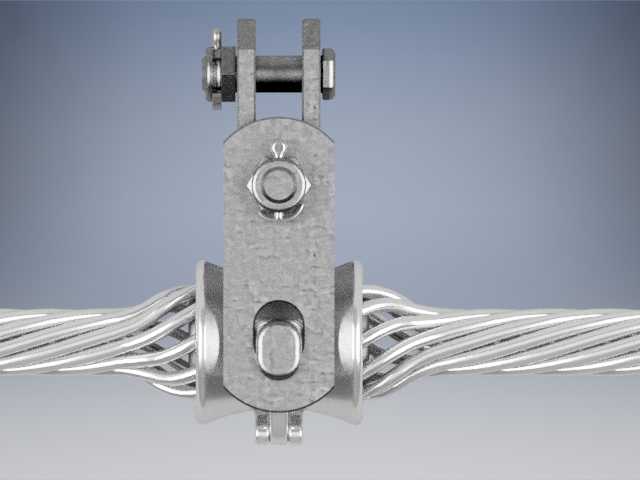

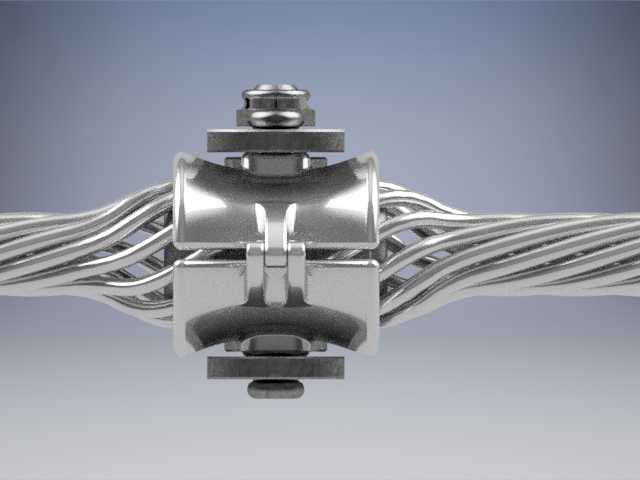

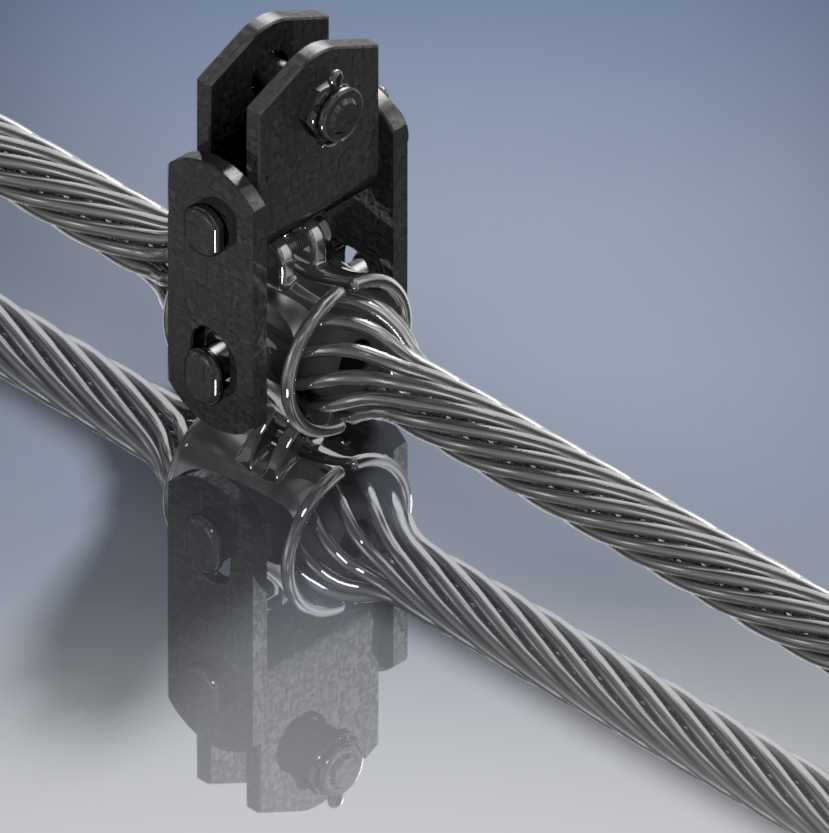

这款中心枢轴式OPGW悬垂线夹，主要应用于高压架空输电线路的光纤复合架空地线架设场景，是输电线路光缆防护与固定环节的核心金具部件，在长距离跨区电网、山区高压线路、大档距输电工程中承担着关键的连接固定作用。在实际线路运行场景中，该线夹能够将OPGW光缆稳定悬挂在输电杆塔的悬垂串下方，既可以牢牢夹持光缆避免其在自重、风载、覆冰荷载作用下出现滑移脱落，又能为光缆提供合理的活动自由度，缓解线路在风力摆动、温度形变、地质沉降过程中产生的局部应力集中，防止光缆外护层磨损、光纤单元受力损耗，保障电力通信链路的长期稳定传输。从功能特性来看，该线夹采用上下对夹的分体式夹体结构，夹体内腔预设有适配不同直径OPGW光缆的圆弧夹持面，夹持面边缘做了圆滑过渡处理，避免尖锐棱角划伤光缆外层的铝包钢绞线；线夹中部设置的中心枢轴结构，能够让线夹整体沿线路垂直方向实现一定角度的自由摆动，适配线路在不同工况下的偏摆需求，减少线夹与光缆连接位置的弯折应力；线夹配套的紧固螺栓采用防松设计，搭配弹簧垫圈与锁紧螺母，能够在长期户外振动环境下保持夹持力稳定，避免螺栓松动导致的夹持失效；线夹两侧预留的预绞丝缠绕定位槽，可配合预绞丝护线条使用，进一步分散光缆夹持位置的压应力，提升光缆的抗疲劳性能。在设计思路上，这款线夹优先考虑户外长期运行的可靠性与安装便捷性，整体结构采用对称式布局，受力传递路径清晰，夹体所受的光缆荷载能够均匀传递到枢轴与挂点位置，避免局部应力过大导致的部件变形；夹体的夹持弧度经过反复校核，既保证足够的摩擦握持力，又不会因夹持力过大压伤光缆内部的光纤单元，兼顾固定可靠性与光缆防护需求；所有外露金属部件均采用热镀锌防腐处理，能够适应酸雨、盐雾、高湿度等复杂户外环境，延长金具的使用寿命。从安装边界与尺寸适配来看，该线夹的挂孔位置与常规悬垂绝缘子串的金具连接尺寸完全匹配，可直接与现有杆塔的悬垂串配套使用，无需额外定制转接部件；夹体的开合行程覆盖常用规格OPGW光缆的直径范围，安装时无需复杂专用工具，仅需按照扭矩要求紧固螺栓即可完成固定，能够有效降低高空作业的施工难度；线夹整体的外形轮廓做了流线型优化，能够减少线路运行过程中的风阻，降低风振对线夹与光缆的影响，同时避免出现电晕放电问题，适配高压、超高压线路的运行要求。在实际工程应用中，这类悬垂线夹不仅要满足静态下的承重要求，还要能够承受线路舞动、微风振动带来的动态荷载，因此在结构设计时对各个连接位置的强度都做了冗余校核，确保在极端覆冰、强风工况下不会出现断裂、滑脱问题，为输电线路的安全稳定运行提供可靠支撑。
