ESP8266-12E WiFi模块三维结构设计

这款ESP8266-12E模块的三维结构设计，围绕物联网终端设备的实际应用需求展开，覆盖智能家居控制节点、工业无线数据采集终端、小型嵌入式联网设备、消费电子智能外设等多个应用场景，能够帮助硬件设计人员在PCB布局、结构外壳设计阶段完成精准的空间匹配，避免后续打样出现装配干涉问题。

从实际用途来看，该模块是嵌入式设备实现WiFi联网功能的核心载体，可完成串口数据与无线网络信号的双向转换，支持设备接入局域网或互联网，实现远程数据传输、设备状态上报、云端指令接收等功能，是当前轻量化物联网方案中应用极广的无线通信组件。

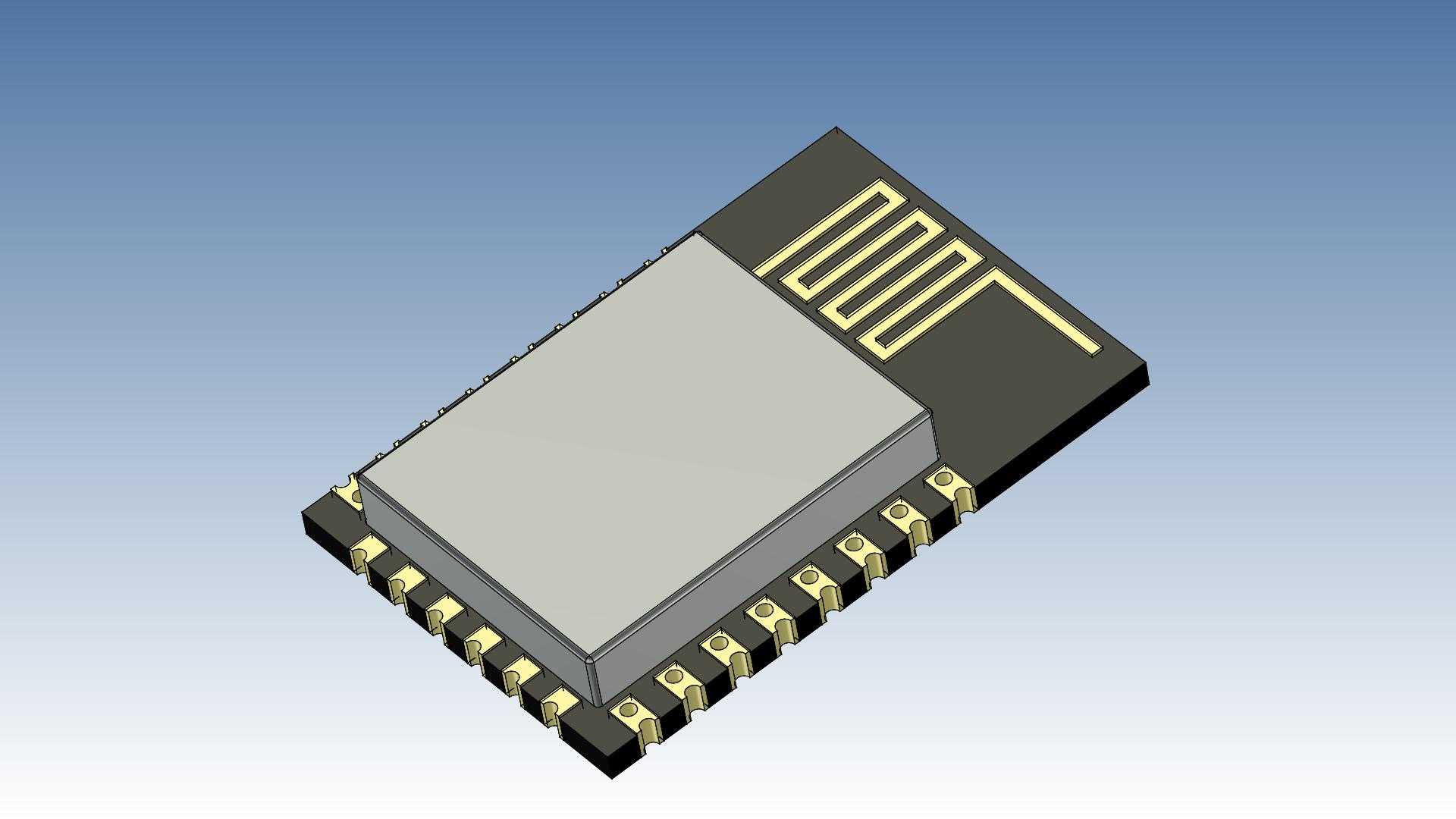

在功能特性的设计还原上，模型完整复现了模块的核心结构：板载PCB基材部分做了分层结构区分，表面的板载PCB天线还原了蛇形走线的实际轮廓，能够直观体现天线的净空区域要求，提醒结构设计时该区域不能有金属遮挡，避免影响无线信号收发效果；中间的金属屏蔽罩完整还原了压合边缘的卡扣结构，还原了量产模块的屏蔽罩装配形态，能够清晰展示模块核心电路区域的覆盖范围；两侧的半孔焊盘按照实际贴片封装的间距、尺寸做了等比例还原，每个焊盘的金属镀层、焊盘开口尺寸都和实物保持一致，可直接用于PCB封装的匹配校验，确认焊盘位置与PCB footprint完全对齐。

设计思路上，整个模型采用自底向上的装配逻辑，先完成PCB基板的轮廓建模，再依次叠加焊盘、屏蔽罩、板载天线等独立结构，每个结构件都保留了独立的可编辑特征，方便设计人员根据实际项目需求调整局部尺寸，比如针对定制化外壳设计时，可快速提取模块的最大外轮廓作为结构避让参考。

外形尺寸与安装边界方面，模型严格按照实物的实际尺寸等比例构建，模块整体为矩形贴片结构，长宽尺寸完全匹配量产模块的实际规格，厚度方向还原了屏蔽罩凸起高度、PCB基板厚度、焊盘突出高度的总尺寸，能够精准呈现模块焊接到PCB后的总占用高度；安装边界上明确标注了模块的焊接禁布区域、天线净空范围，以及模块周边需要预留的结构避让空间，确保结构设计时外壳内壁不会挤压模块元件，同时预留足够的散热空间，避免模块长时间工作时热量堆积影响性能。
