ESP8266-12E型WiFi通信模块结构设计

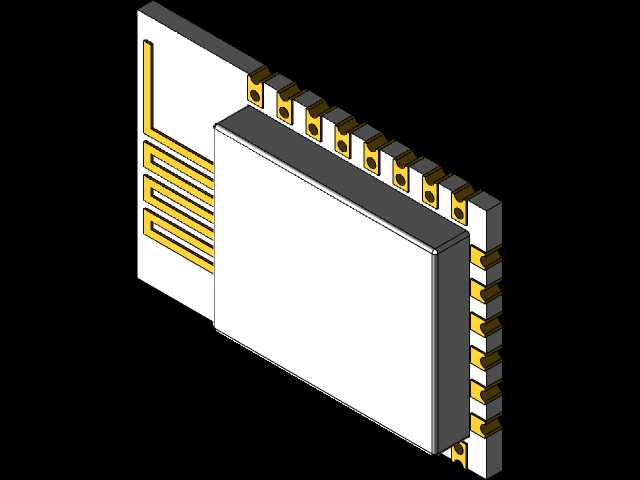

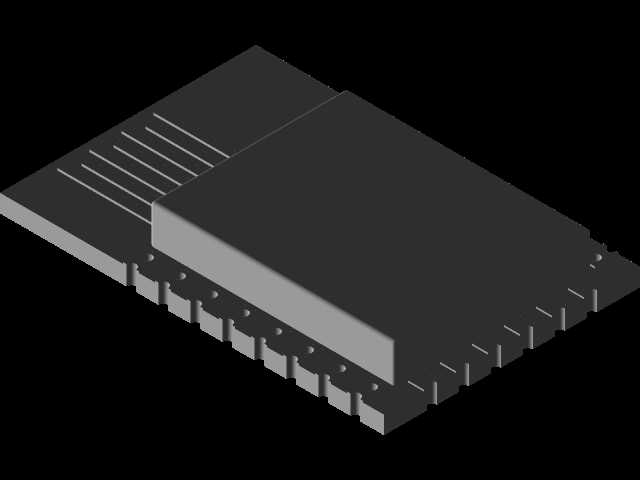

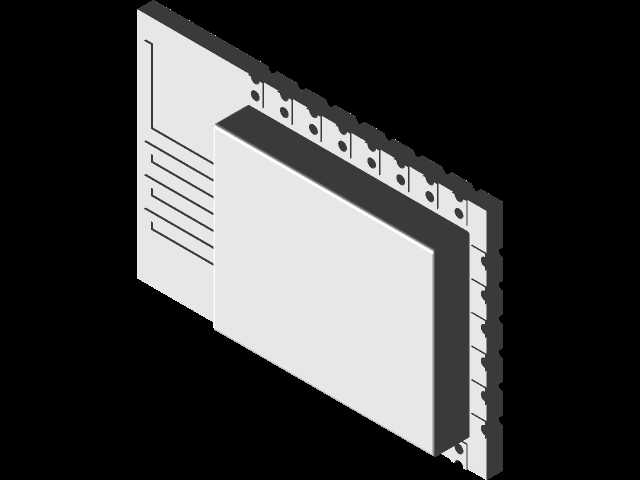

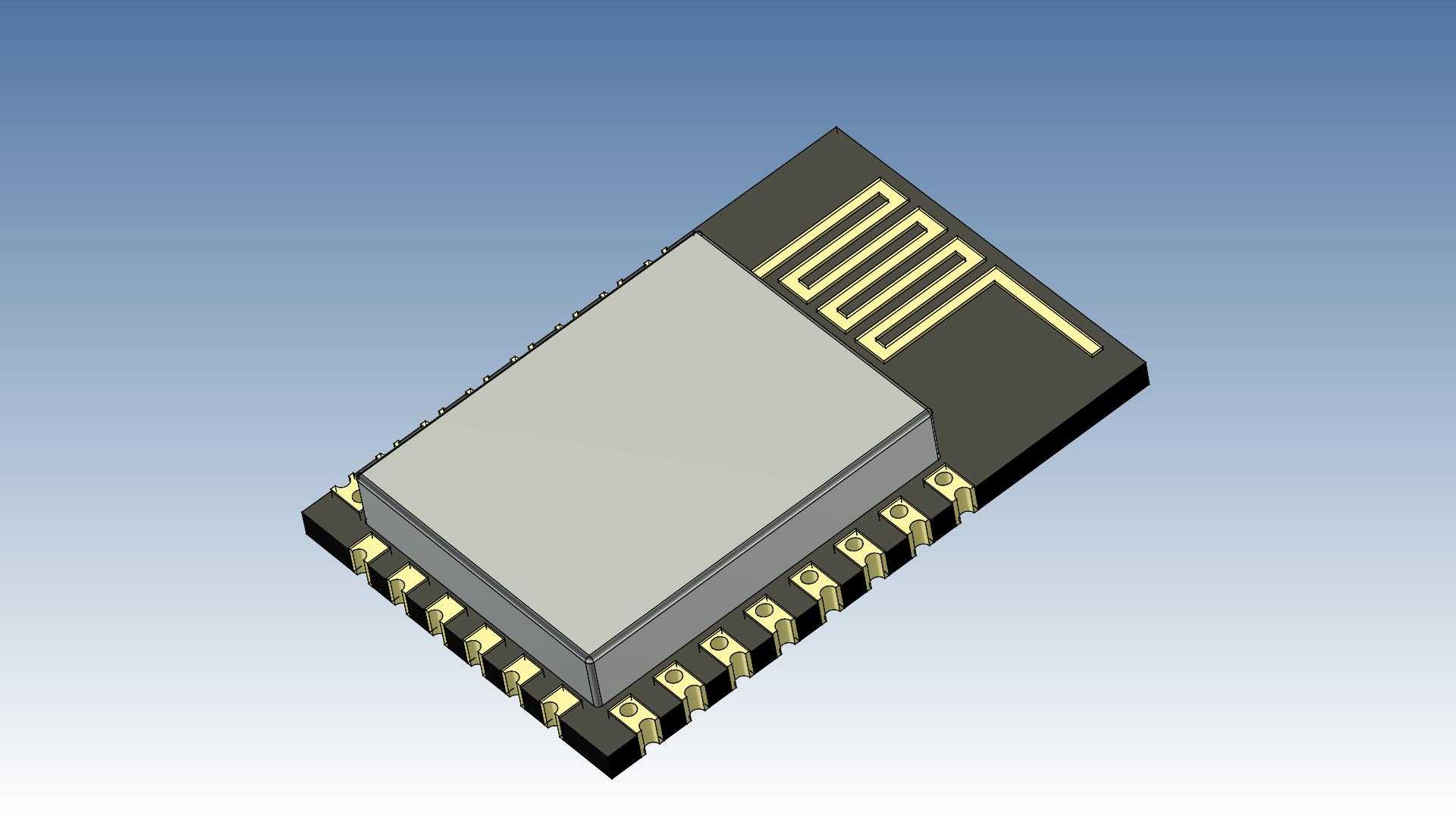

这款ESP8266-12E型WiFi通信模块，是面向物联网终端设备打造的核心无线通信组件，在智能家居控制节点、工业无线数据采集终端、消费电子联网外设、小型智能硬件开发等场景中有着极为广泛的应用，能够为各类嵌入式设备提供稳定的IEEE802.11b/g/n制式无线联网能力，帮助设备快速接入局域网或互联网，完成数据透传、远程控制、状态上报等核心通信功能。从实际使用场景来看，该模块常被集成在智能插座、温湿度采集节点、小型遥控终端、创客开发板等产品中，凭借紧凑的体积和成熟的通信方案，大幅降低了各类小型设备的联网开发门槛，缩短硬件产品的开发周期。在产品功能特性层面，该模块集成了射频前端、无线基带、MCU核心单元与电源管理电路，仅需少量外围元件即可完成完整的WiFi通信功能搭建，支持STA/AP/STA+AP多种工作模式，能够适配不同的组网需求，模块两侧排布的半孔焊盘可直接通过SMT工艺焊接在主板上，既保证了焊接可靠性，也能有效缩减整机的装配空间。在设计思路上，该模型完全还原了实物模块的结构特征：主体采用黑色PCB作为承载基底，板载集成了金属屏蔽罩覆盖核心处理与射频电路，既可以屏蔽外界电磁干扰对无线信号的影响，也能避免模块自身工作时产生的电磁辐射干扰主板上其他敏感器件；PCB板端蚀刻的PCB板载天线经过匹配调试，能够在紧凑的空间内保证足够的信号辐射效率，无需额外外接天线即可满足多数近距离室内通信场景的需求。从外形尺寸与安装边界来看，该模块采用标准的12E系列封装尺寸，整体长宽高参数完全匹配行业通用的封装规范，两侧引出的IO引脚间距符合标准SMT焊接要求，设计时预留的引脚焊盘长度能够满足回流焊的工艺要求，模块底部与主板贴合的区域无突出元件，可保证焊接后模块与主板之间贴合平整，不会出现虚焊、翘边等装配问题；屏蔽罩的高度经过精准控制，不会和主板上方的结构件产生干涉，板载天线区域在设计时明确要求下方主板禁止铺铜、禁止摆放金属元件，避免对天线信号造成遮挡衰减，这些结构细节的还原能够帮助结构工程师在整机设计阶段准确评估模块的安装空间，提前规避结构干涉、信号遮挡等潜在问题，为整机的结构堆叠、PCB布局提供精准的三维参考依据，确保硬件产品在装配完成后，模块的通信性能、安装可靠性都能达到设计预期。
