热风循环式物料烘干处理成套系统

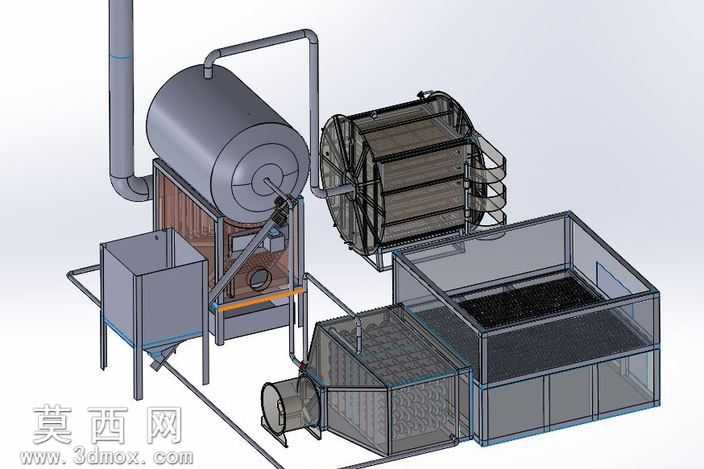

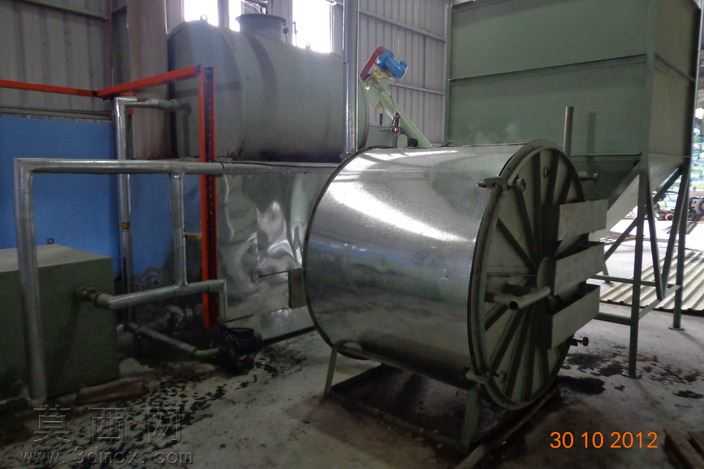

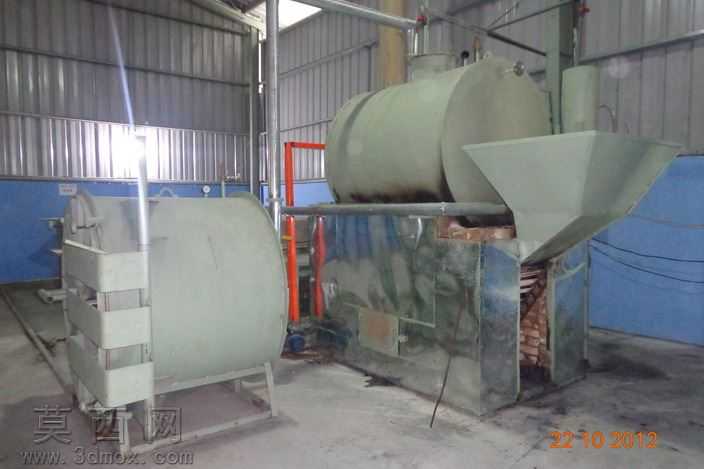

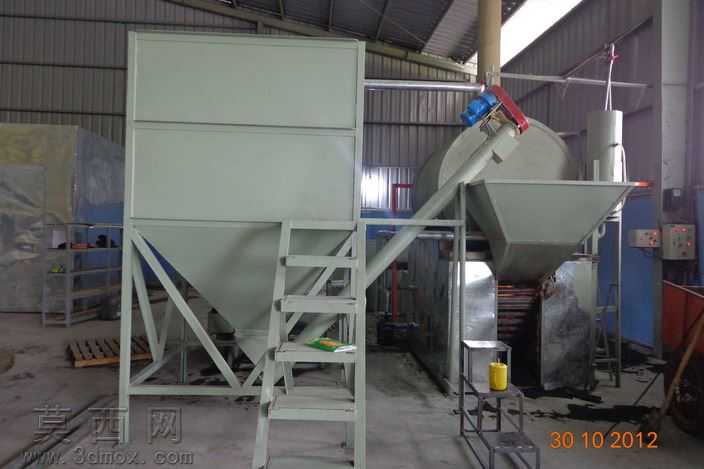

本套三维模型采用SolidWorks完成全参数化建模，整体围绕热风循环烘干工艺完成结构搭建，建模过程中严格遵循工业设备装配逻辑，对各功能模块的连接关系、安装定位做了精准还原，所有零部件均保留可编辑的建模特征树，支持后续的参数调整与结构优化。模型渲染阶段采用半透明材质叠加实体金属材质的组合方案，对储热罐体、输送管路采用哑光金属材质还原碳钢设备的真实质感，对烘干箱体、物料承载仓采用半透明玻璃材质，可直观呈现内部的风道结构、物料放置空间与热风流通路径，风机、过滤组件等运动部件单独赋予区分度较高的材质，方便快速识别功能分区。结构设计上，整套系统分为热源供给单元、热风循环单元、物料烘干单元、尾气过滤单元四个核心模块：热源供给单元包含卧式储热罐体、燃烧室与换热翅片组，通过管路连接实现热媒的封闭循环；热风循环单元配置离心风机与导流管路，可将加热后的热风均匀送入烘干仓，同时回收仓内余热降低能耗；物料烘干单元采用分层网带承载结构，箱体做密封处理减少热量散失，侧面设置检修门方便物料装填与设备维护；尾气过滤单元配置多级过滤箱体，可对烘干过程产生的含尘废气做净化处理后排出，符合工业生产的环保要求。设计思路上，整套模型优先保证工艺逻辑的合理性，各模块之间的管路连接预留了安装法兰与检修空间，设备支撑脚采用可调节高度的结构设计，适配不同工况的地面安装需求，整体结构紧凑，功能分区清晰，可直接用于烘干类设备的方案展示、结构教学与原型设计参考，建模过程中对所有焊缝、法兰连接、螺栓固定位都做了细节还原，保证模型的工程实用性。
