爱德华双级油润滑旋片式真空泵结构

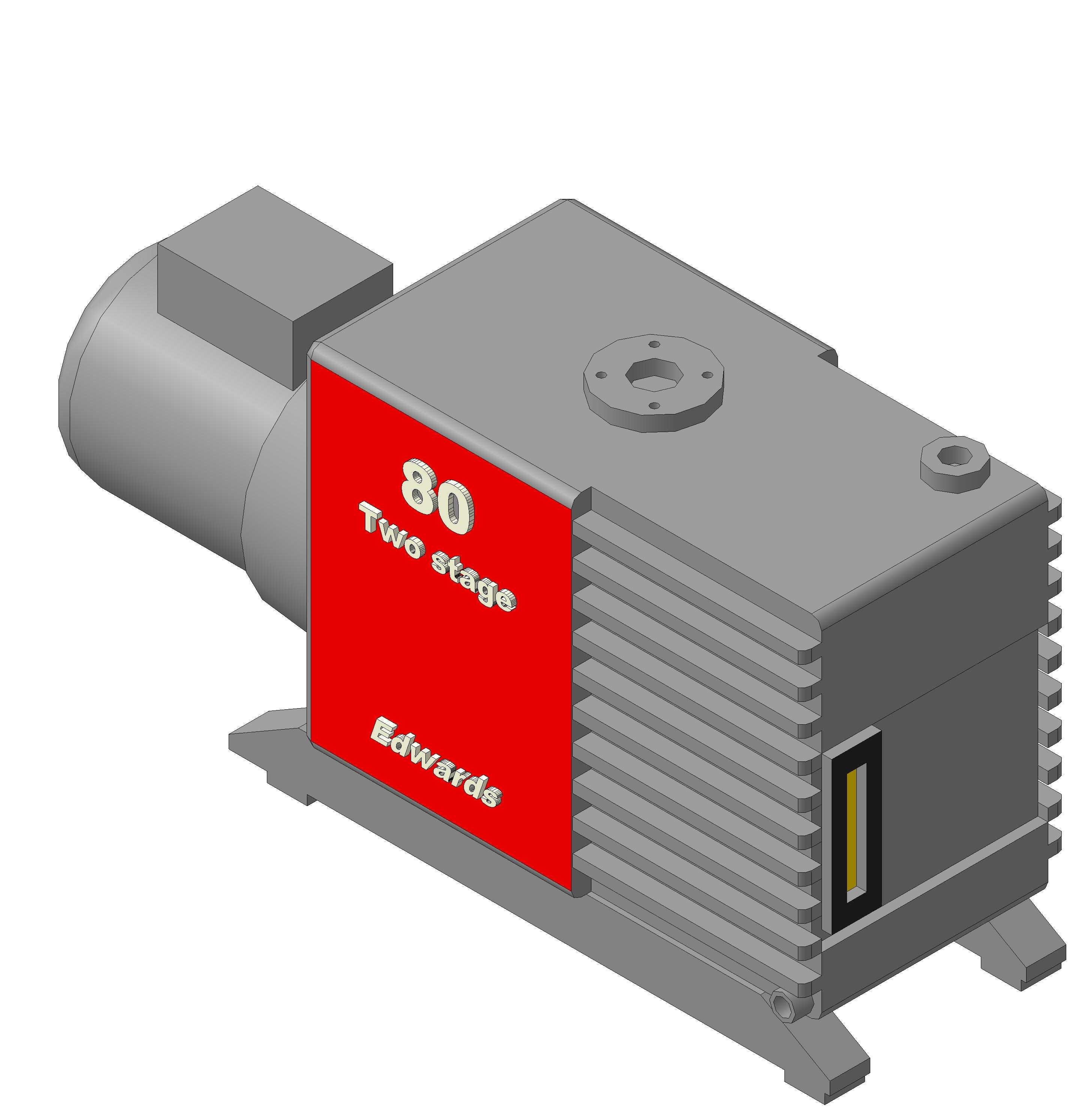

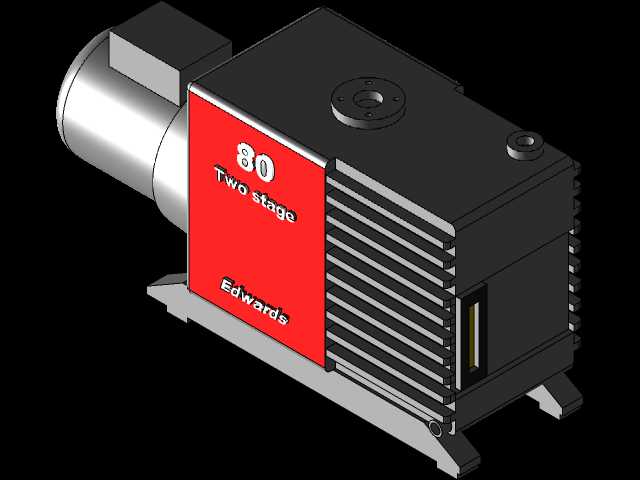

这款双级旋片式真空泵是真空获得领域的核心通用设备，广泛适配多行业的负压作业场景：在电子制造领域可支撑半导体晶圆刻蚀、元器件封装环节的真空环境搭建，在医药化工行业能为溶剂蒸馏、物料干燥、真空脱泡工序提供稳定负压源，在食品加工场景可配合完成真空包装、冷冻干燥作业，也能作为各类高精度分析仪器、真空镀膜设备、真空浸渍生产线的前级泵使用，覆盖从粗真空到高真空区间的前置抽气需求。设备采用双级串联泵腔结构设计，两级转子同轴布置在同一驱动轴上，进气端先接入第一级大容积泵腔完成初步抽气，将大流量气体压缩后导入第二级高精度泵腔做进一步压缩排气，相比单级旋片泵可获得更低的极限真空度，抽气效率随入口压力变化的曲线更平缓，在宽压力区间内都能保持稳定的抽速表现。泵体侧面设计有散热鳍片结构，通过增大壳体与空气的接触面积，将泵油与泵腔压缩气体产生的热量快速散出，避免长时间连续运行时油温过高导致的油液劣化、密封性能下降问题。驱动端采用标准卧式电机直连结构，省去了皮带传动的张紧维护需求，传动效率更高，整体重心沿安装底座中心分布，运行时的振动幅度控制在极低水平。安装底座预留了标准化的地脚固定孔位，可直接固定在钢制机架或混凝土安装平台上，进气口设置在泵体顶部的法兰端面，采用通用的真空法兰连接规格，可直接对接标准真空管路或加装真空挡板阀、粉尘过滤器等辅件，排气口设置在泵体侧下方，可外接排气管道将抽取的气体导出作业区域，避免油雾扩散影响车间环境。泵体侧面预留了油位观察视窗，可直观查看泵腔内的油液液位，及时补充或更换专用真空油，油塞位置设计在便于操作的壳体侧面，日常维护无需拆解泵体即可完成换油作业。整体结构布局紧凑，驱动电机与泵腔采用一体化壳体设计，在保证结构强度的前提下尽可能压缩了设备的横向占用空间，适配各类生产线旁的狭小安装空间，安装时只需保证底座水平、进气口管路密封可靠，即可快速投入使用，运行过程中无需频繁人工干预，可长时间连续维持稳定的真空输出。
