PCB板安装式6.35mm单插孔音频插座

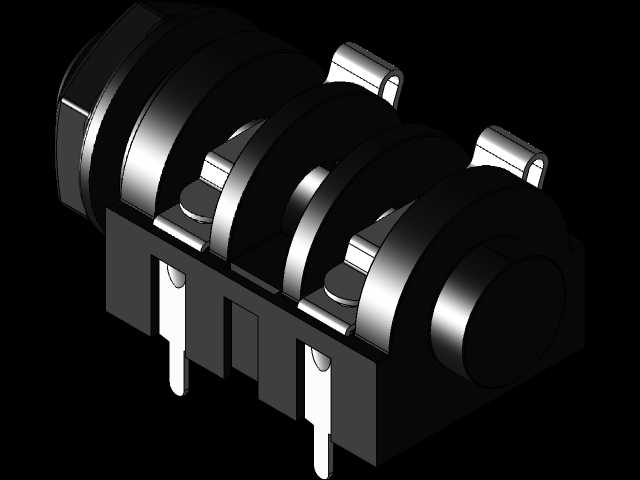

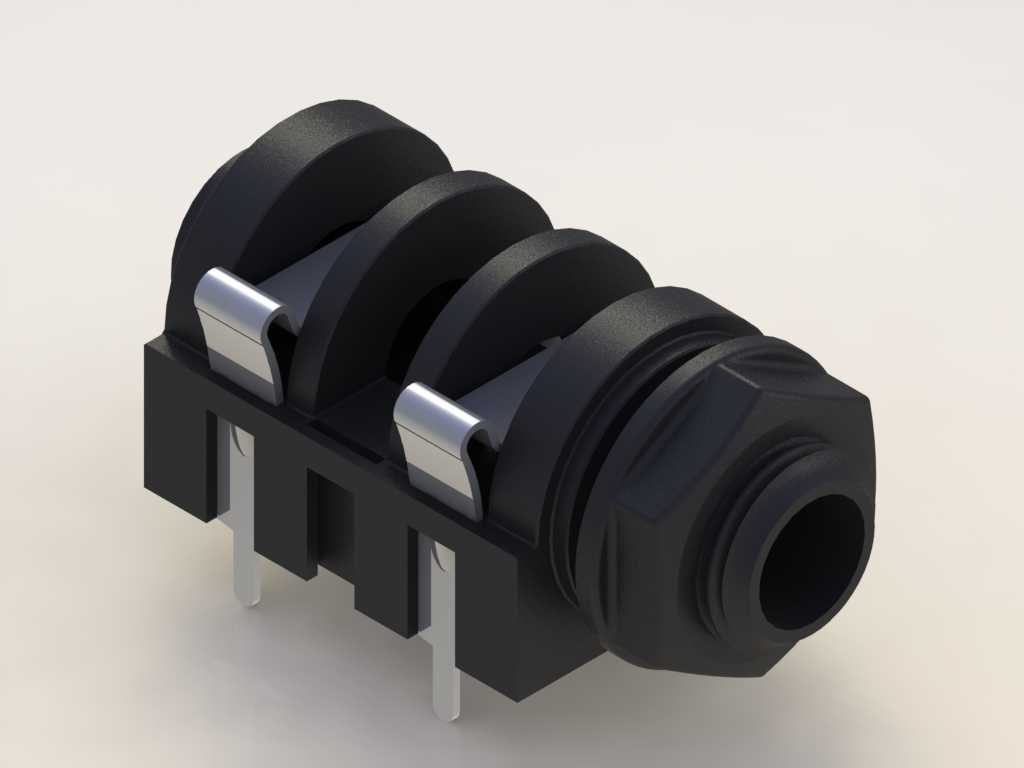

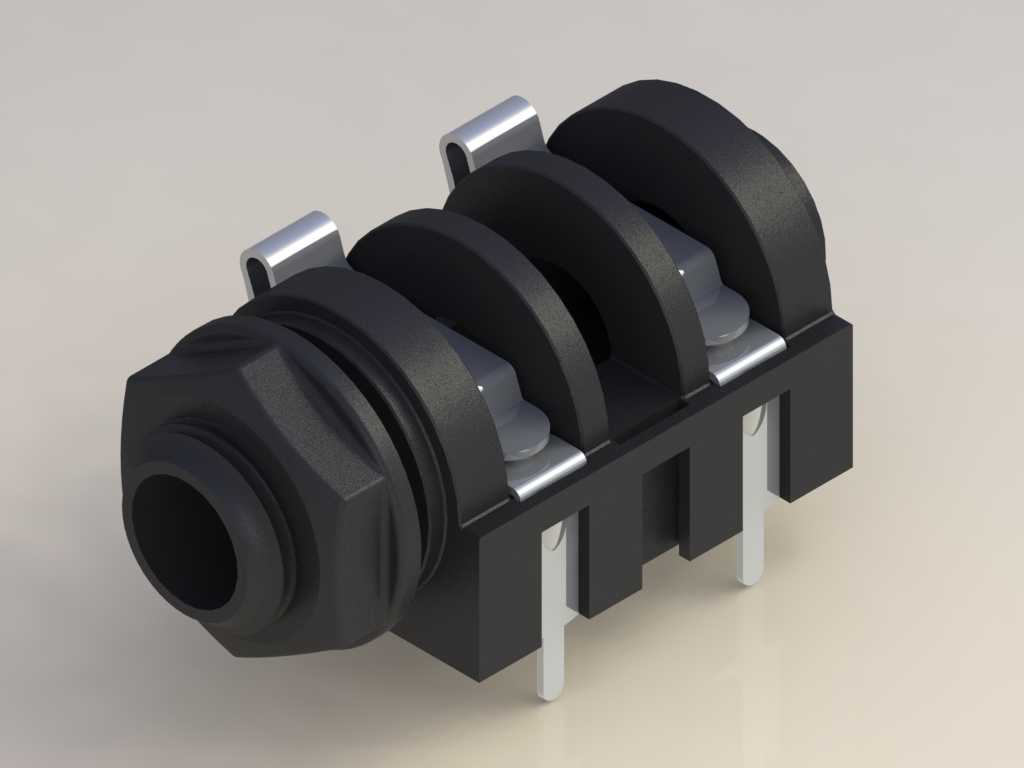

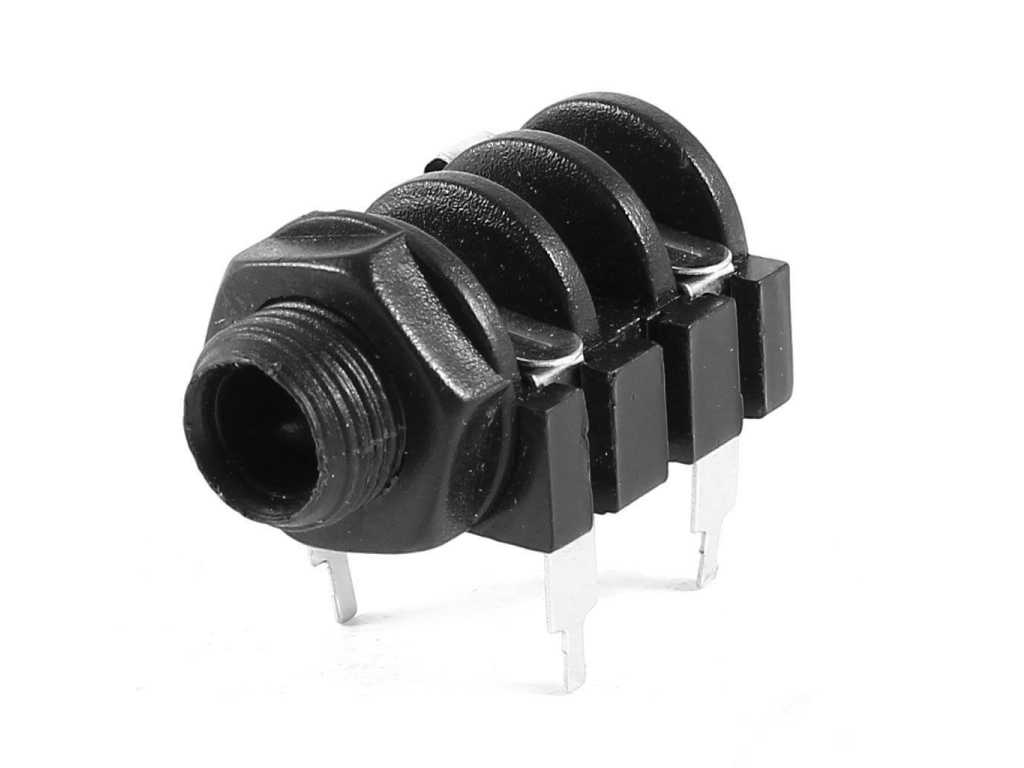

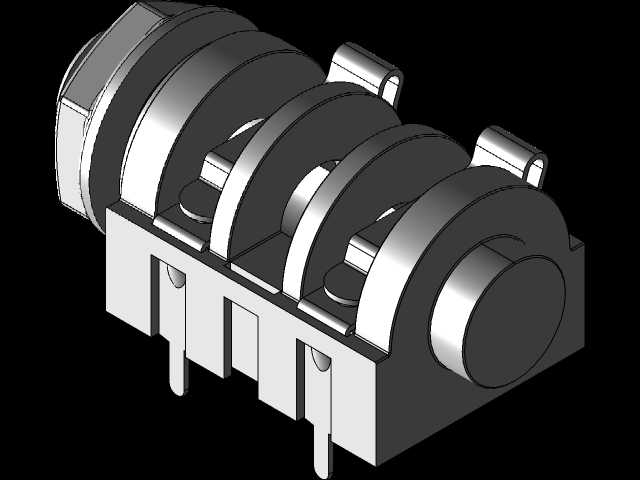

这款6.35mm单插座连接器是面向音频设备板载连接场景开发的接插部件，主要应用在专业调音台、功放设备、电声乐器接口、专业音频面板、工业音频终端等需要搭载标准6.35mm音频插头的设备上，承担音频信号的稳定传输与接口固定功能，是有线音频信号输入输出链路中核心的板载连接载体。在实际使用场景中，这类插座需要频繁承受插头的插拔作用力，同时要保证多声道音频信号传输过程中不出现串扰、接触不良、信号衰减等问题，还要适配PCB板的自动化焊接工艺，满足批量生产的装配效率要求。从功能特性来看，这款插座采用四针直插式引脚设计，引脚排布对应音频信号的声道、接地等回路定义，插装后能够与PCB板形成稳固的电气连接，插座本体设置的金属弹性接触片采用高弹性铜材加工，表面做镀镍防氧化处理，能够保证上千次插拔后依然保持稳定的接触压力，避免插拔松动导致的信号断连、杂音等问题；插座外侧设置的六角锁紧螺母结构，可在面板安装时将插座本体与设备面板牢牢锁紧，抵消插头插拔时产生的侧向推力，避免长期使用后插座出现松动移位，保护PCB板上的焊接点不受外力拉扯损坏。在设计思路上，这款插座充分平衡了结构强度、装配便利性与信号稳定性：主体绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊过程中的高温环境，不会出现焊接过程中基座变形、引脚移位的问题；绝缘基座上的隔层结构将不同信号回路的接触片完全分隔，避免不同信号通道之间出现串扰，保证音频信号的传输纯度；直插式引脚的长度与间距完全符合PCB板载元件的通用设计规范，能够适配主流的PCB排版设计，不需要额外调整开孔位置即可完成布局。从外形尺寸与安装边界来看，这款插座的插孔端为标准6.35mm通用音频接口尺寸，能够完美适配市面上所有标准6.35mm大三芯、大二芯音频插头；插座本体的横向宽度、纵向高度都控制在紧凑范围内，不会占用过多PCB板上的排布空间，板载插装后引脚伸出PCB板背面的长度符合常规波峰焊的工艺要求，不需要额外剪脚处理；面板安装端的螺纹尺寸匹配通用音频面板的开孔规格，安装时只需要在面板上开出对应尺寸的圆孔，将插座前端穿过开孔后拧紧锁紧螺母即可完成面板固定，安装流程简单便捷，同时能够保证面板与插座之间的贴合度，避免缝隙进灰影响内部接触性能。
