卧式直插两档滑动式电子开关结构设计

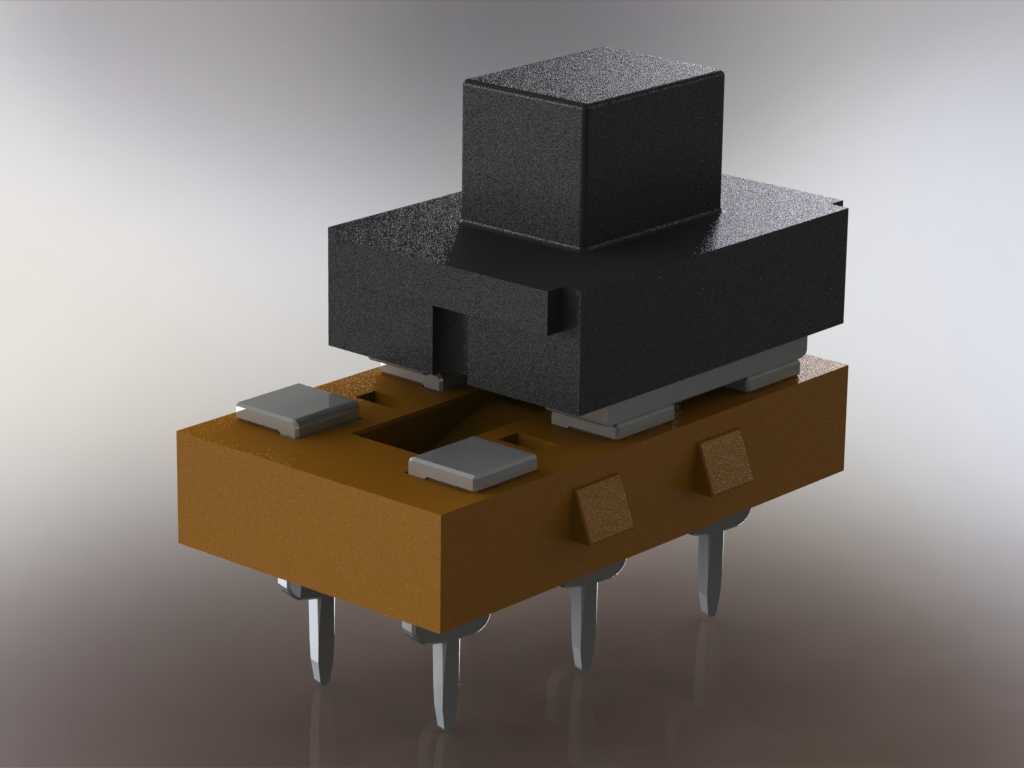

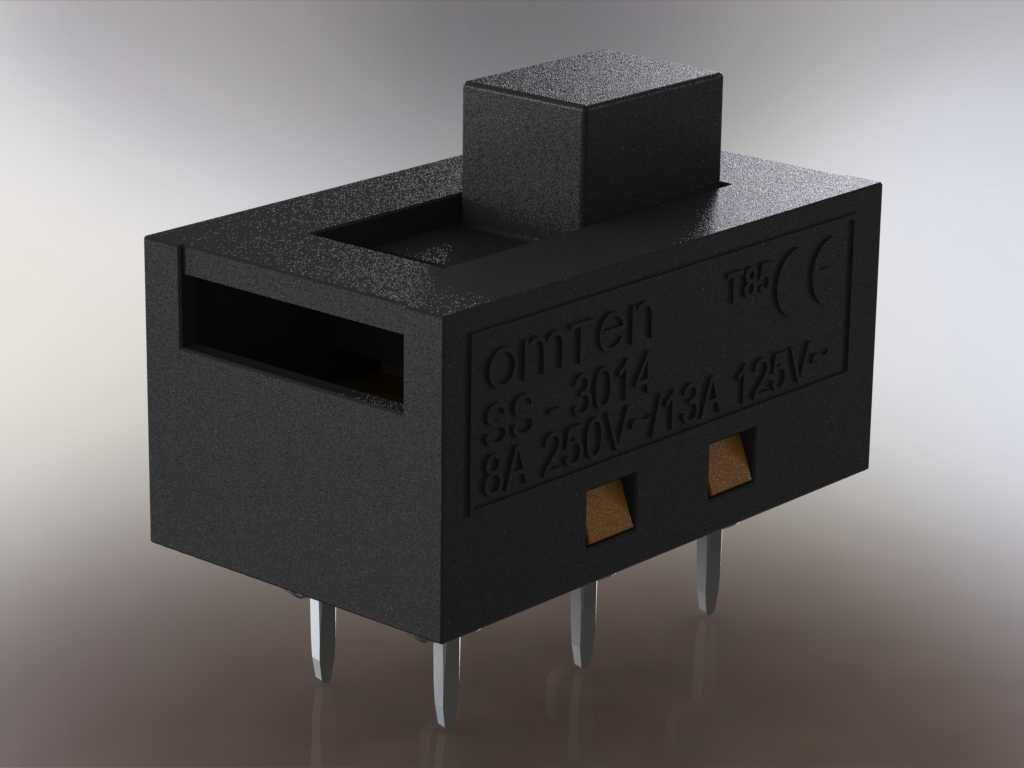

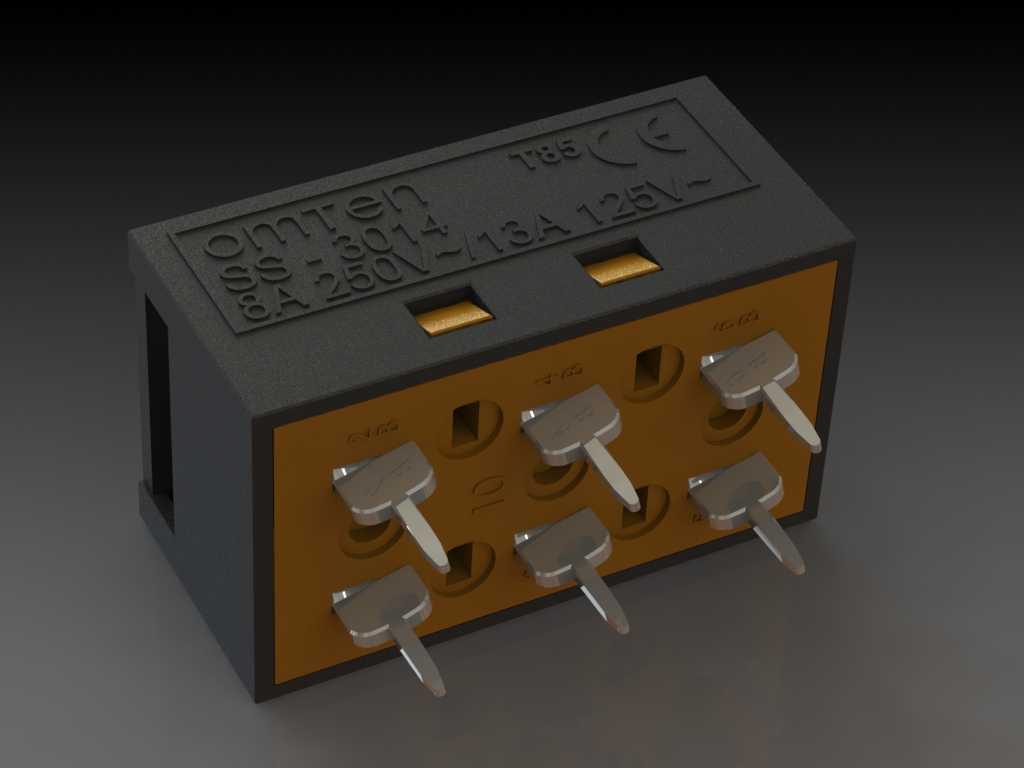

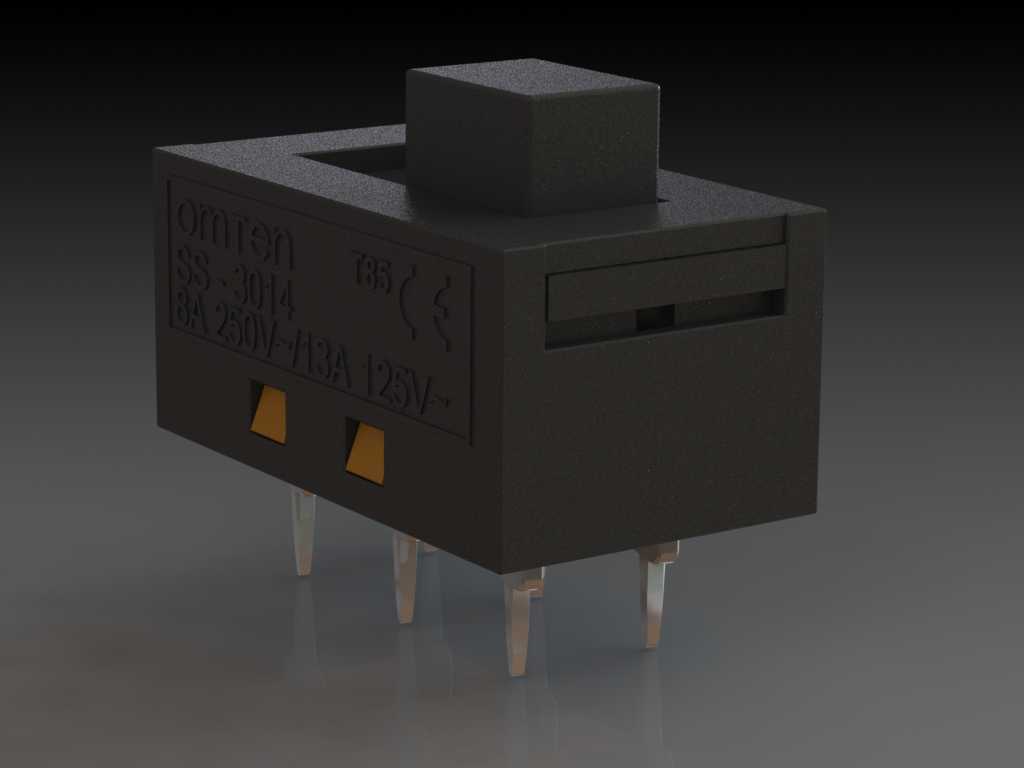

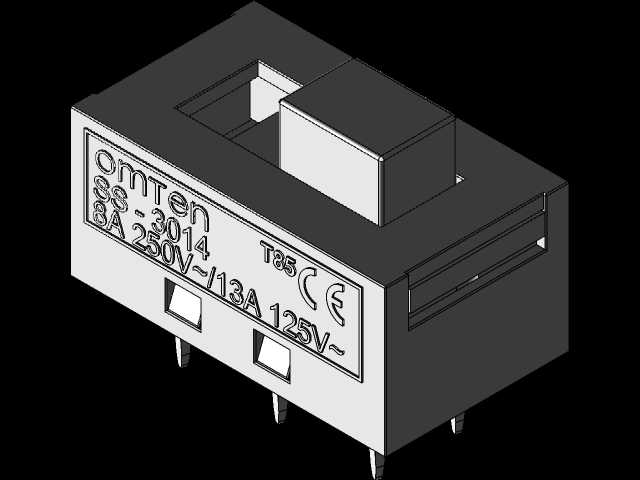

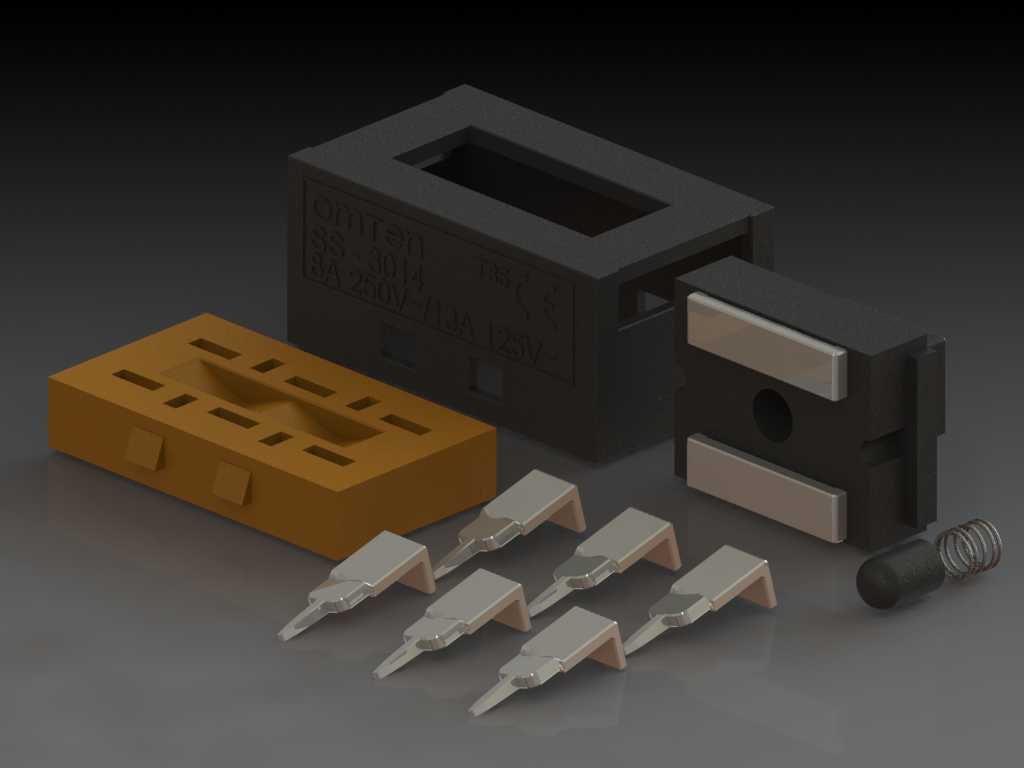

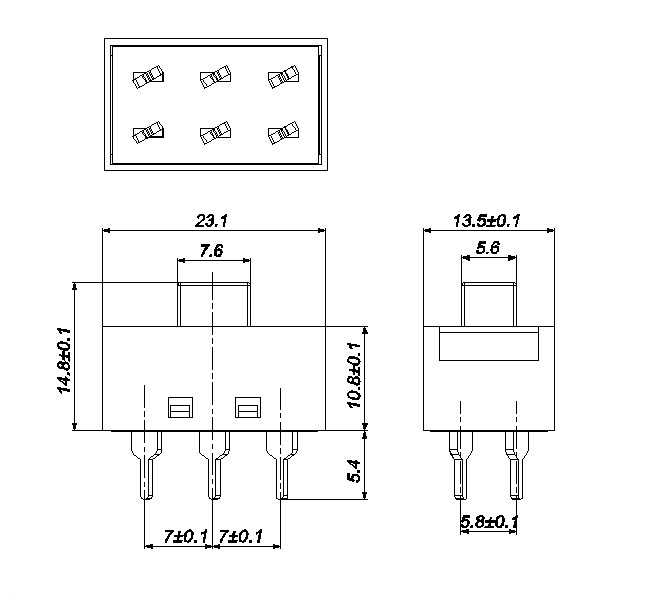

这款滑动式电子开关是面向低压小功率电路切换场景设计的基础控制元件，广泛应用在消费类小家电、手持数码设备、小型工控终端、玩具类电子产品的电路通断与档位切换环节，是电子整机装配中用量极大的基础连接控制部件。在实际使用场景中，它承担着电路回路通断控制、工作档位切换的核心功能，相比同规格的轻触按键开关，它具备档位保持特性，拨块滑动到对应位置后可维持当前电路通断状态，无需持续施加按压力，适配需要长期保持固定工作档位的电路设计需求。从产品功能特性来看，这款开关采用直插式引脚设计，适配常规波峰焊、手工焊的PCB装配工艺，引脚间距符合通用电子元件的排布规范，可直接匹配多数通用PCB的焊盘封装，无需额外定制焊盘尺寸，能大幅降低整机设计阶段的元件适配工作量。开关本体采用阻燃耐高温的工程塑料注塑成型，外壳表面做了细微的磨砂纹理处理，既可以提升注塑生产时的脱模效率，也能避免装配过程中外壳表面产生划痕影响成品外观，外壳上模压清晰的型号标识与电气参数标识，可在SMT或手工装配环节快速识别元件规格，避免错料混料问题。从设计思路层面，这款开关的内部采用弹性铜质接触片结构，拨块滑动时带动接触片在不同静触点间切换，接触片采用高弹性铜合金材质，表面做镀锡防氧化处理，可保证长期使用过程中接触电阻稳定，避免出现接触不良、档位失效的问题；拨块的滑动行程做了限位设计，滑动到位后有清晰的段落反馈，方便用户在盲操作场景下准确判断档位切换状态，同时内部设置了防脱卡扣结构，避免拨块受外力拉扯从本体脱落，提升元件的整体抗外力冲击能力。在外形尺寸与安装边界上，这款开关采用卧式贴板安装设计，本体高度控制在较低范围，可适配内部空间紧凑的薄型电子设备，引脚伸出本体底部的长度符合常规PCB板厚的焊接要求，焊接后引脚露出PCB背面的长度不会超过常规元件的引脚剪切标准，无需额外修剪引脚；本体两侧的安装定位面平整，可在自动化贴装过程中通过吸嘴或夹具稳定抓取，适配高速自动化产线的装配要求，拨块的突出高度预留了足够的操作空间，即便设备外壳的操作开孔存在小幅公差，也能保证拨块顺畅滑动不会出现卡滞问题。
