机架式脉冲发生器安装结构设计

该结构为标准机架安装式脉冲发生设备的承载安装总成，主要应用于工业控制柜、通讯机柜、电力储能柜等标准19英寸机架场景中，作为脉冲信号发生单元的承载与防护结构，为柜内其他电气设备提供稳定的脉冲触发信号与供电转接支撑，适配机房、工业产线控制柜、电力分配柜等多场景的安装需求。

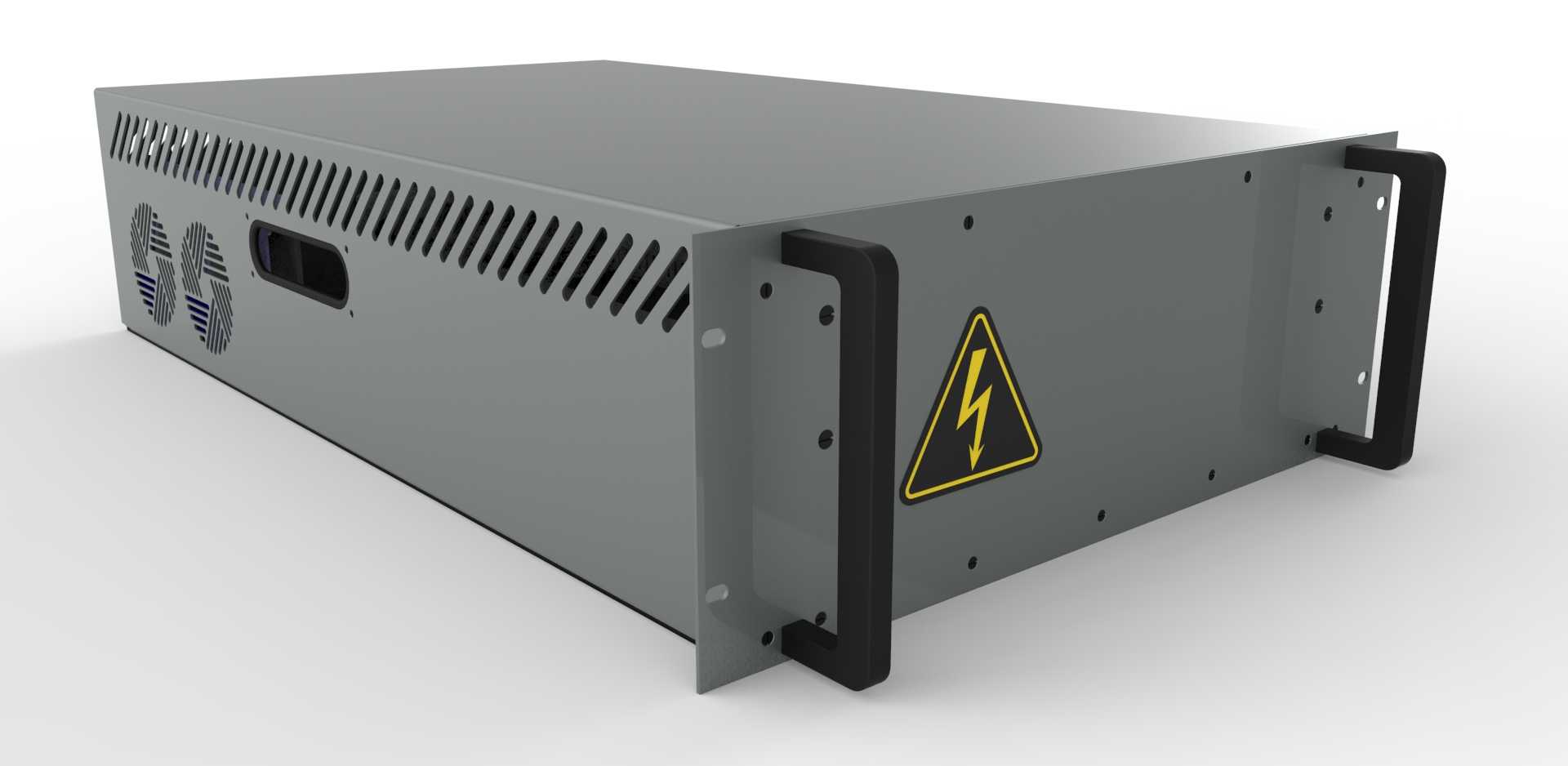

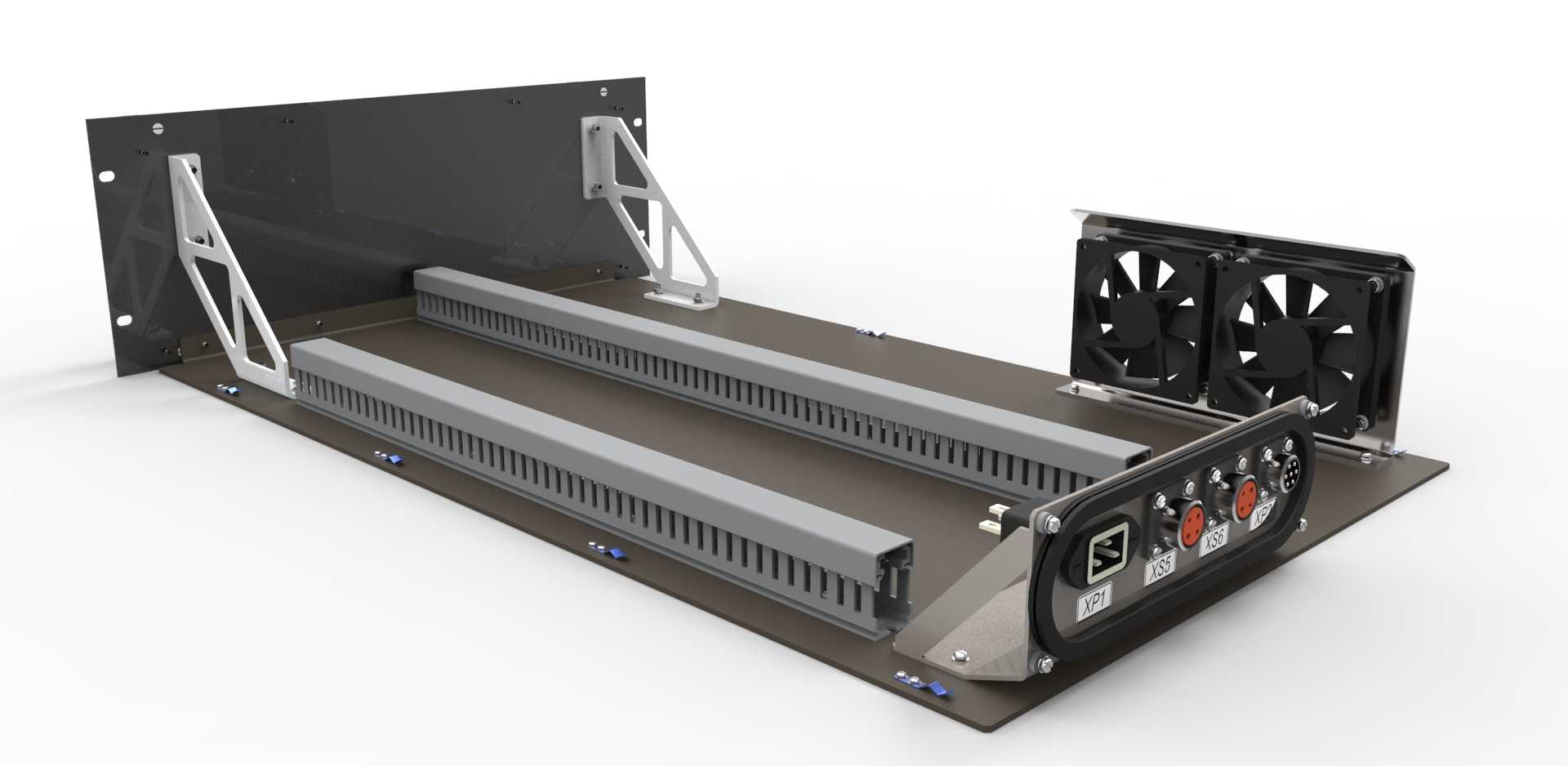

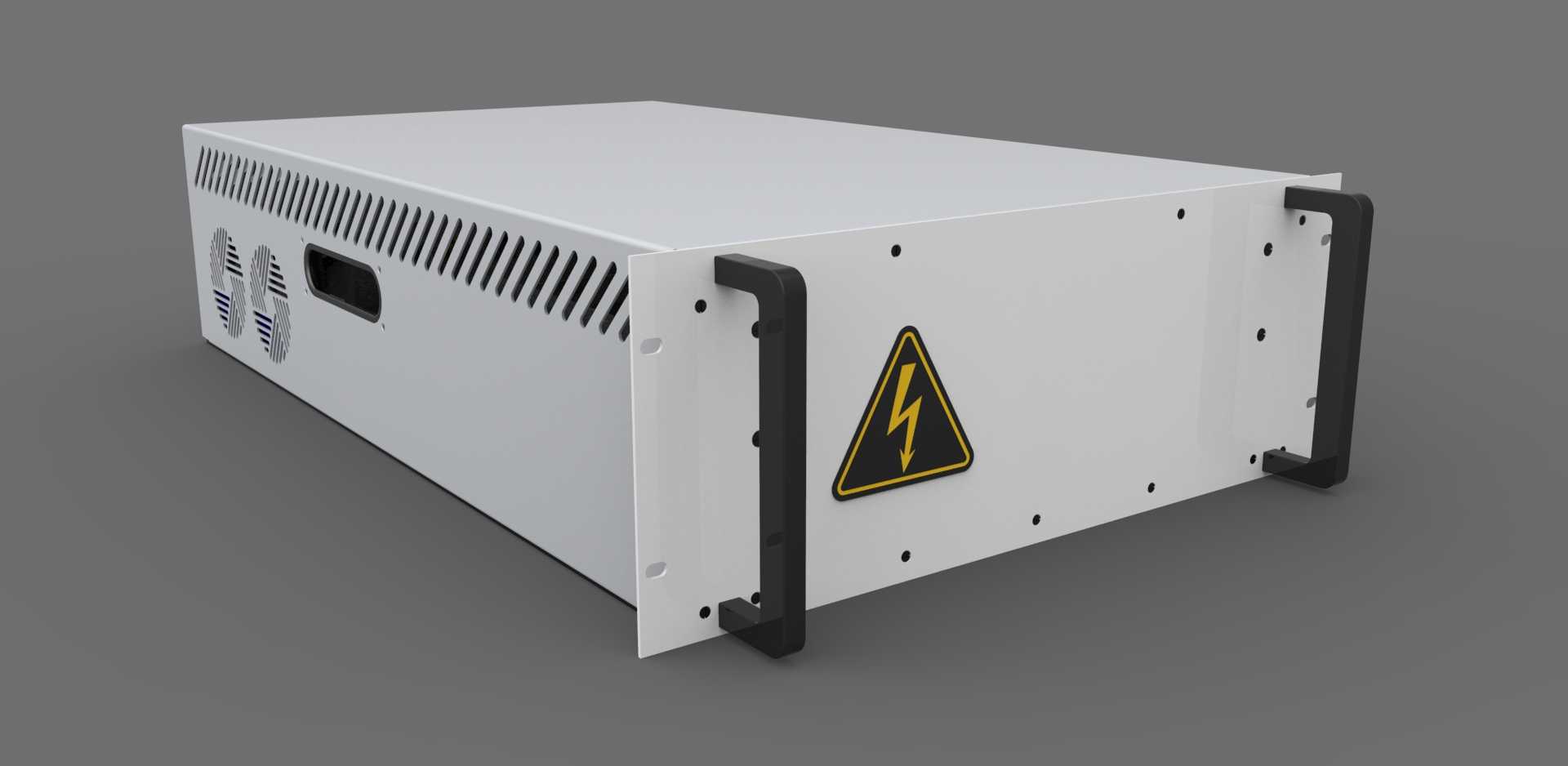

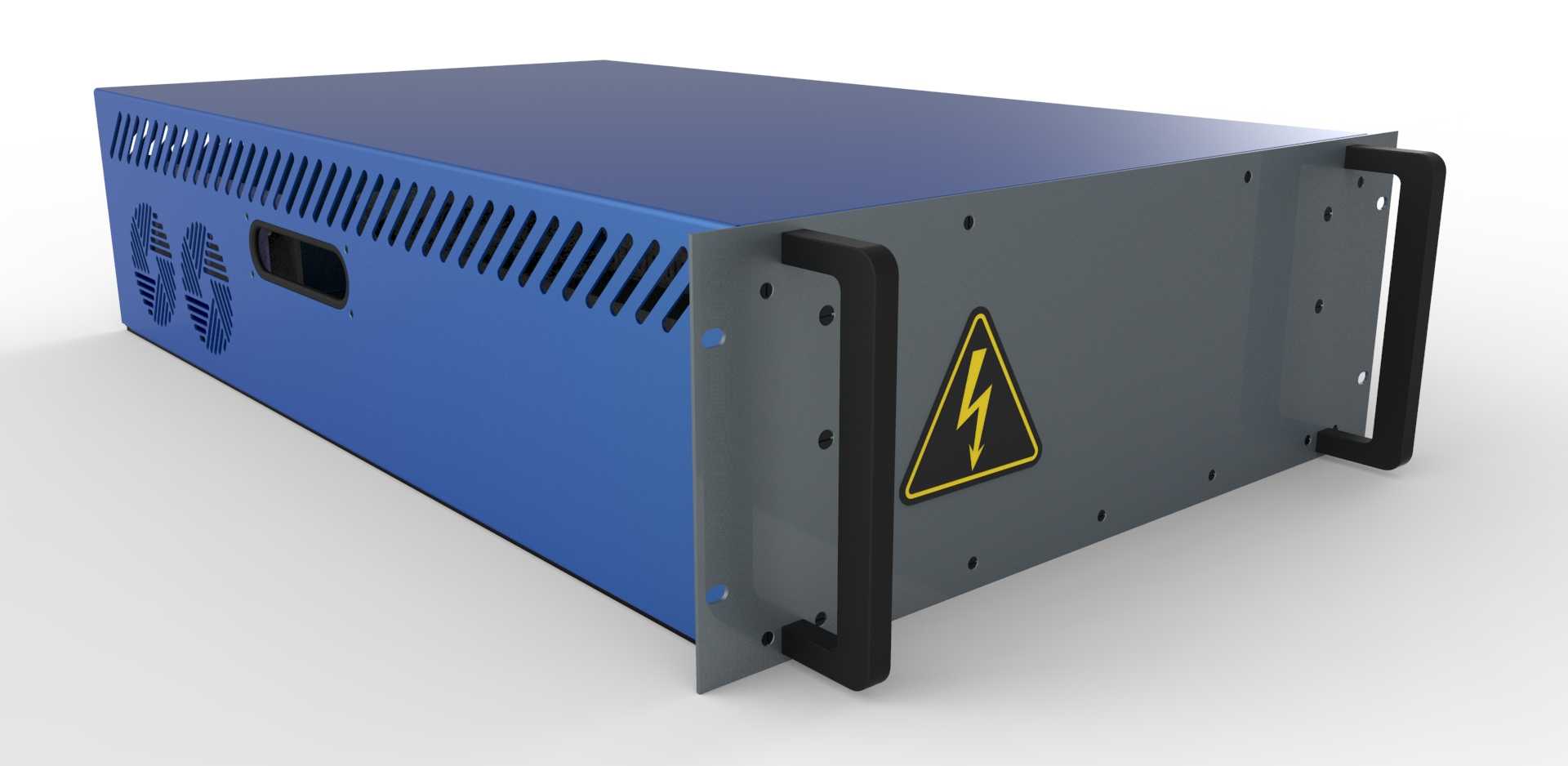

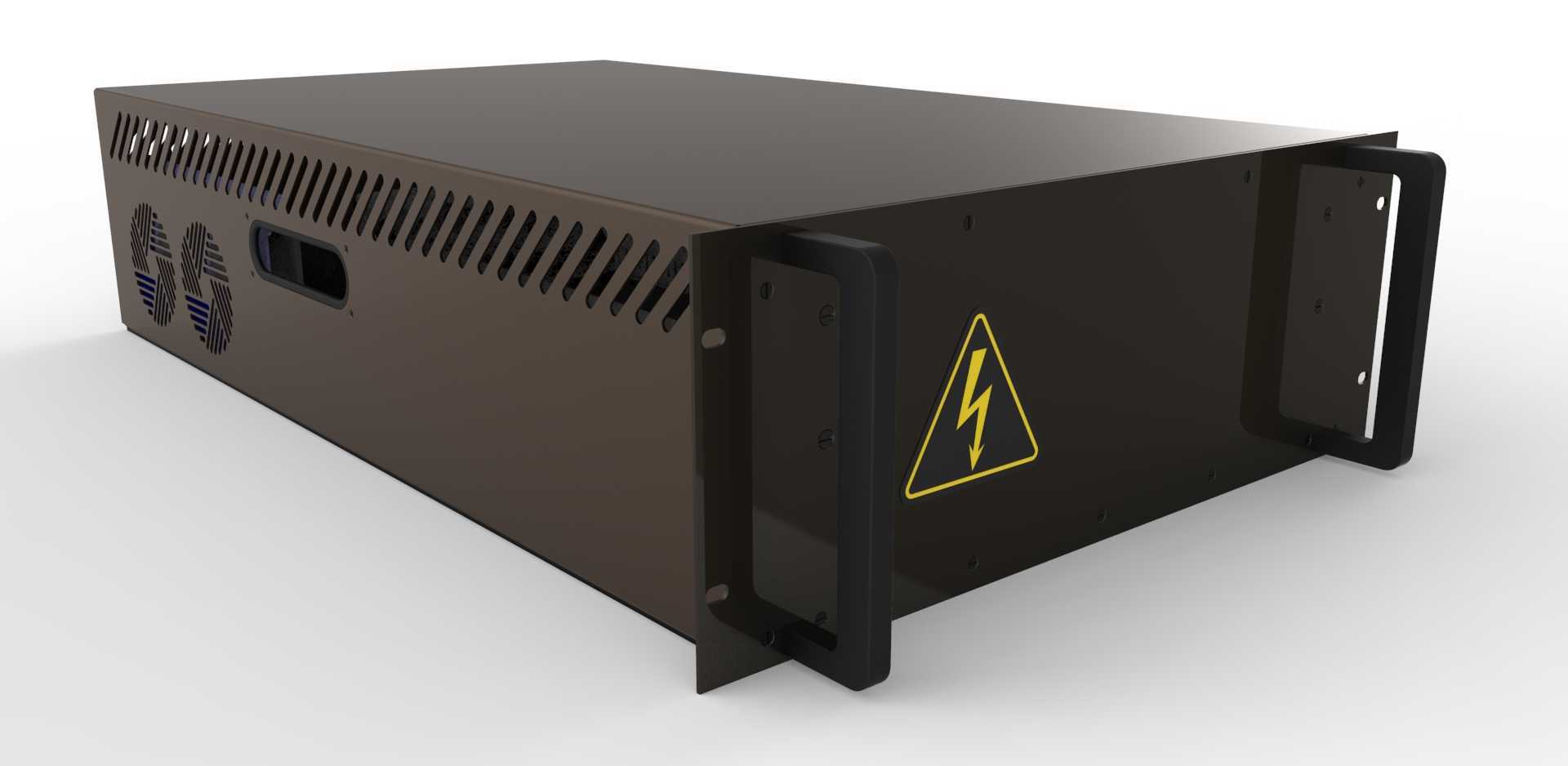

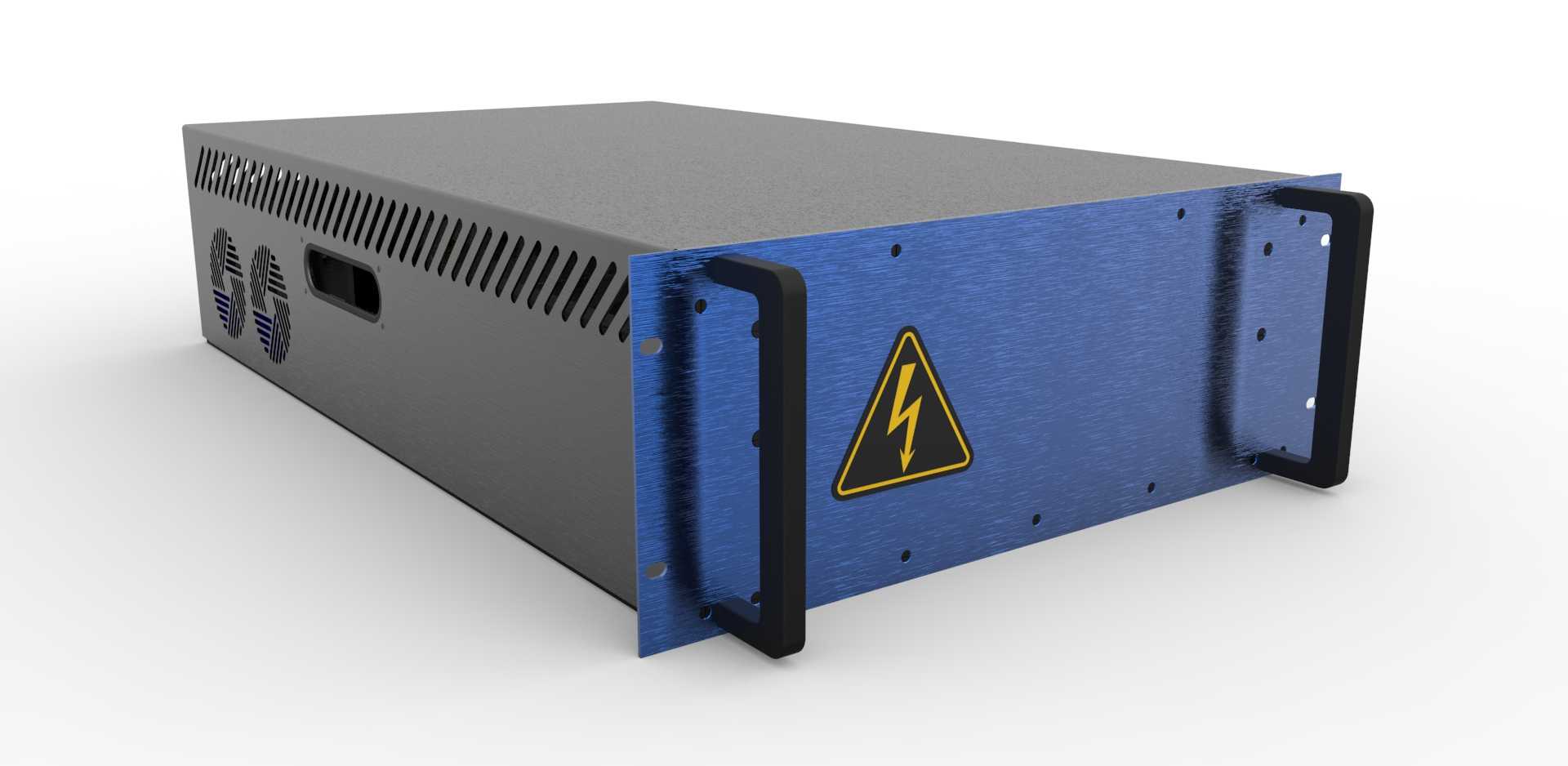

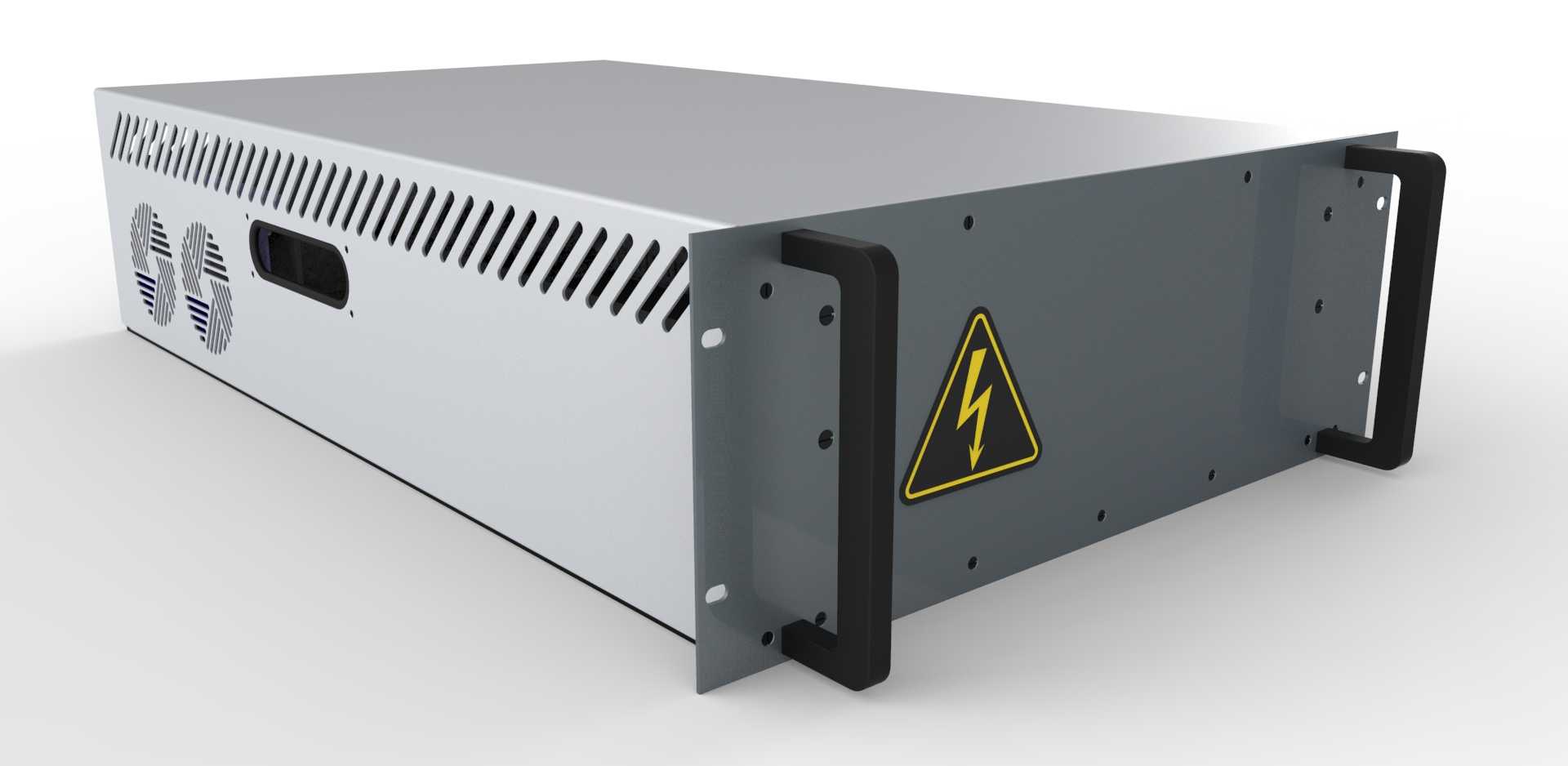

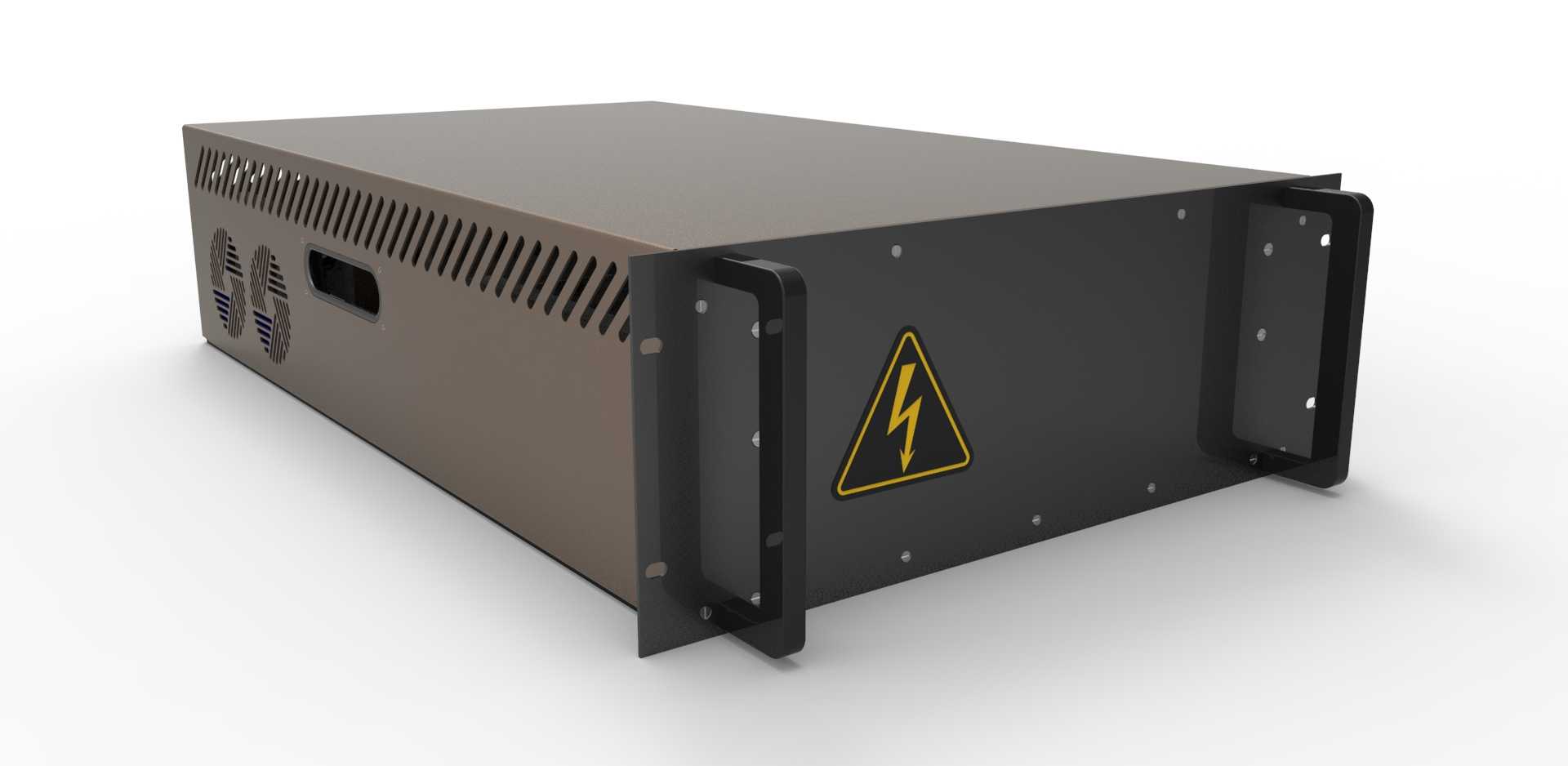

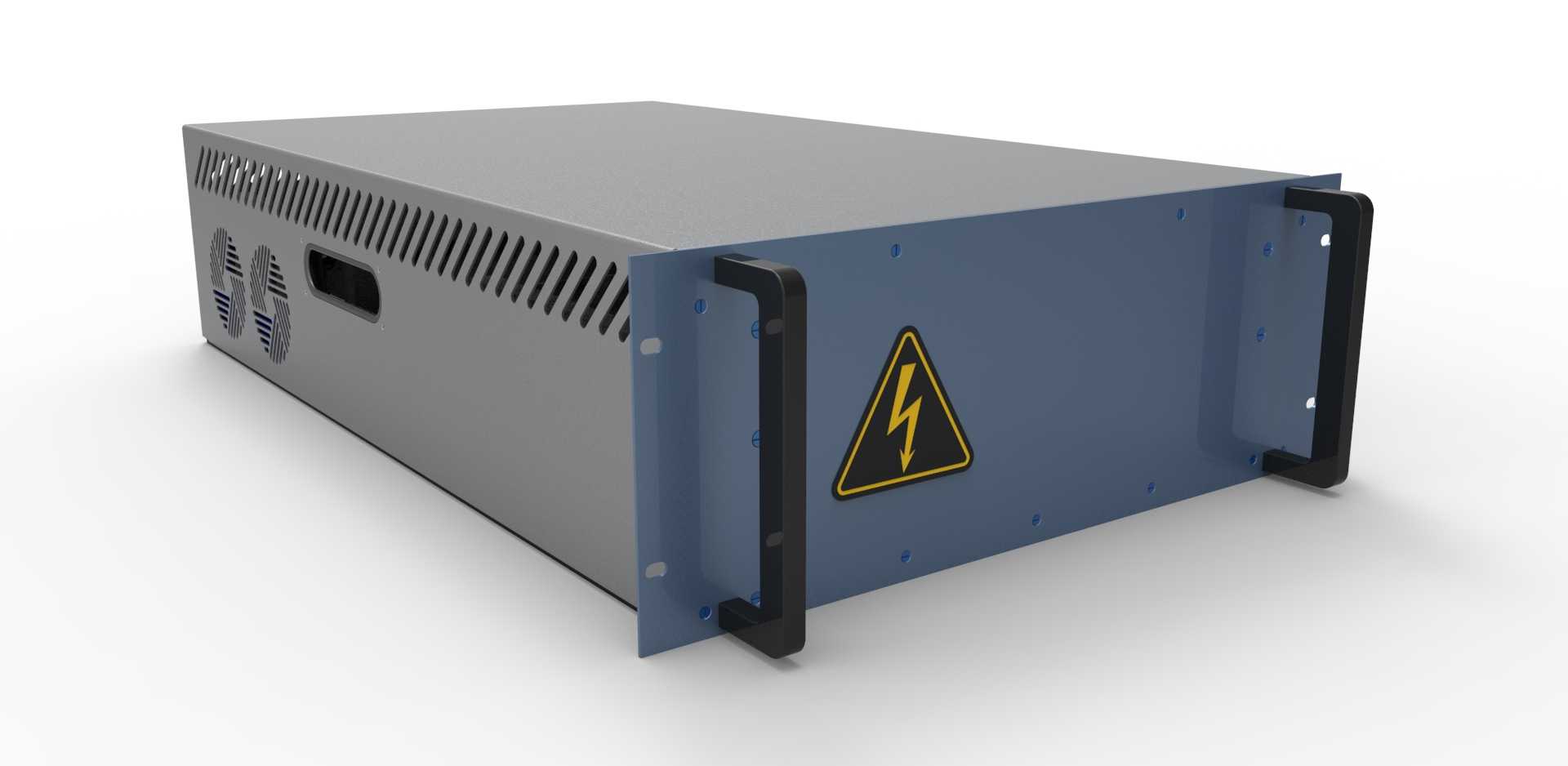

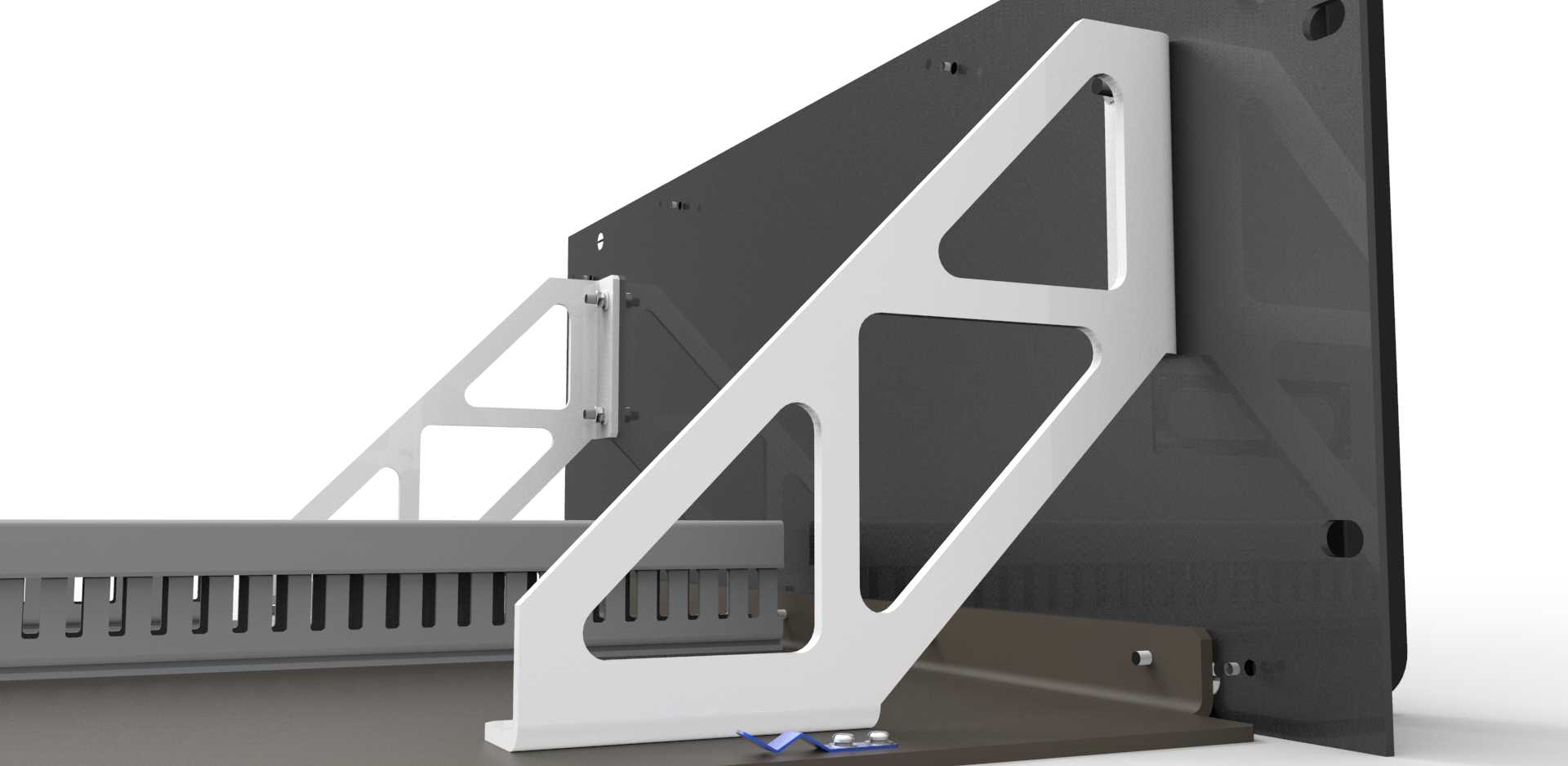

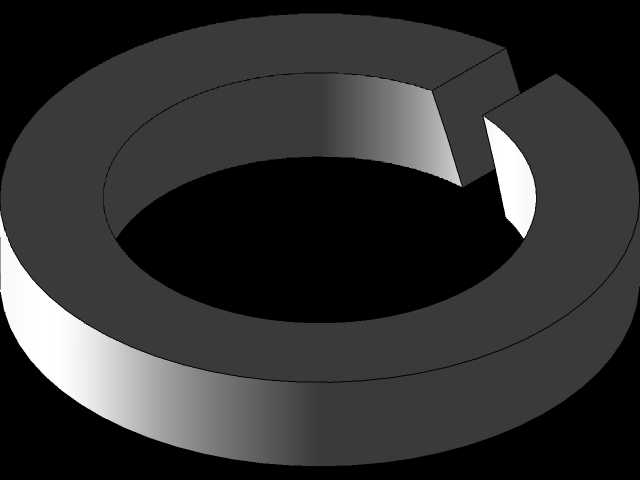

从实际用途来看，该总成承担了脉冲发生器本体的固定、散热、接口防护、走线规整四大核心功能，底部承托板采用高强度冷轧钢板折弯成型，可承载重量达15kg的脉冲发生模块，两侧的三角加强筋采用铝合金压铸成型，通过螺栓与背板、承托板刚性连接，可抵消设备运输、运行过程中产生的振动载荷，避免内部电路板受振出现焊点松脱问题。背板预留了标准机柜安装孔位，可直接适配600mm深度标准机柜的立柱安装位，无需额外定制转接支架，安装时仅需将总成推入机柜对应U位，通过机柜螺丝固定四个角点即可完成安装，整体安装深度控制在450mm以内，预留出足够的柜内走线空间，不会与柜内其他布线槽、理线架产生干涉。

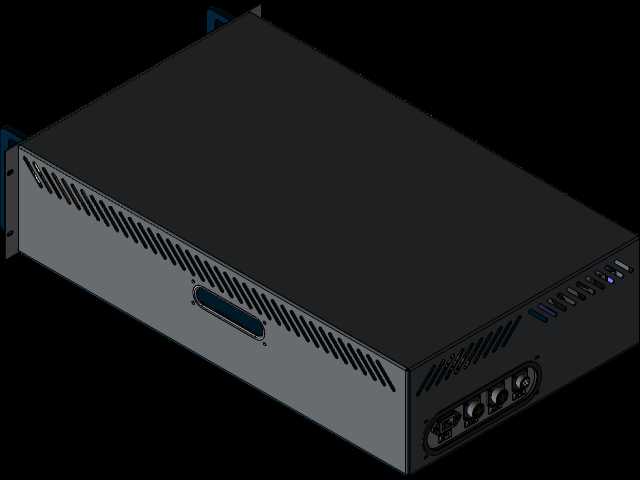

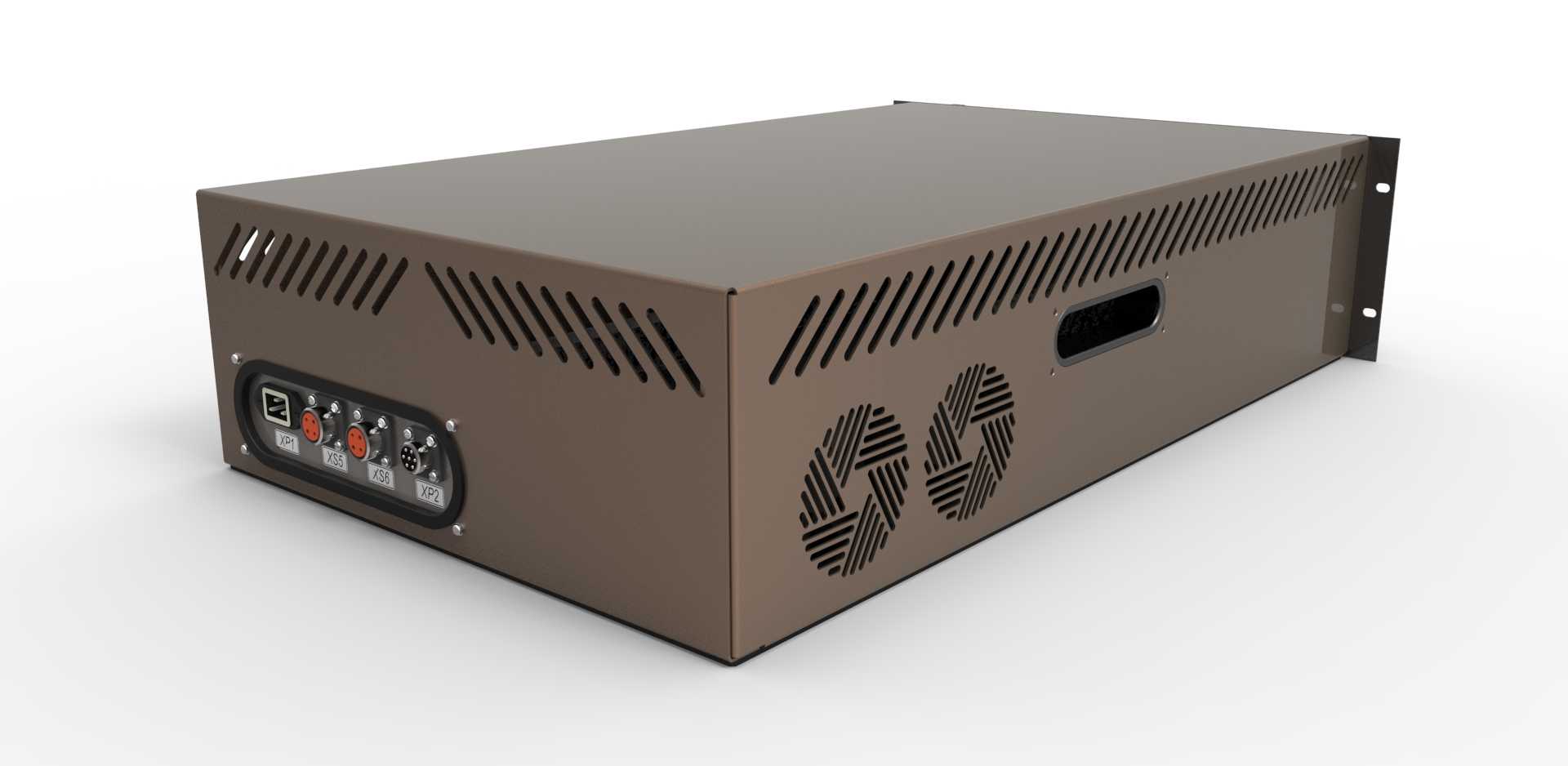

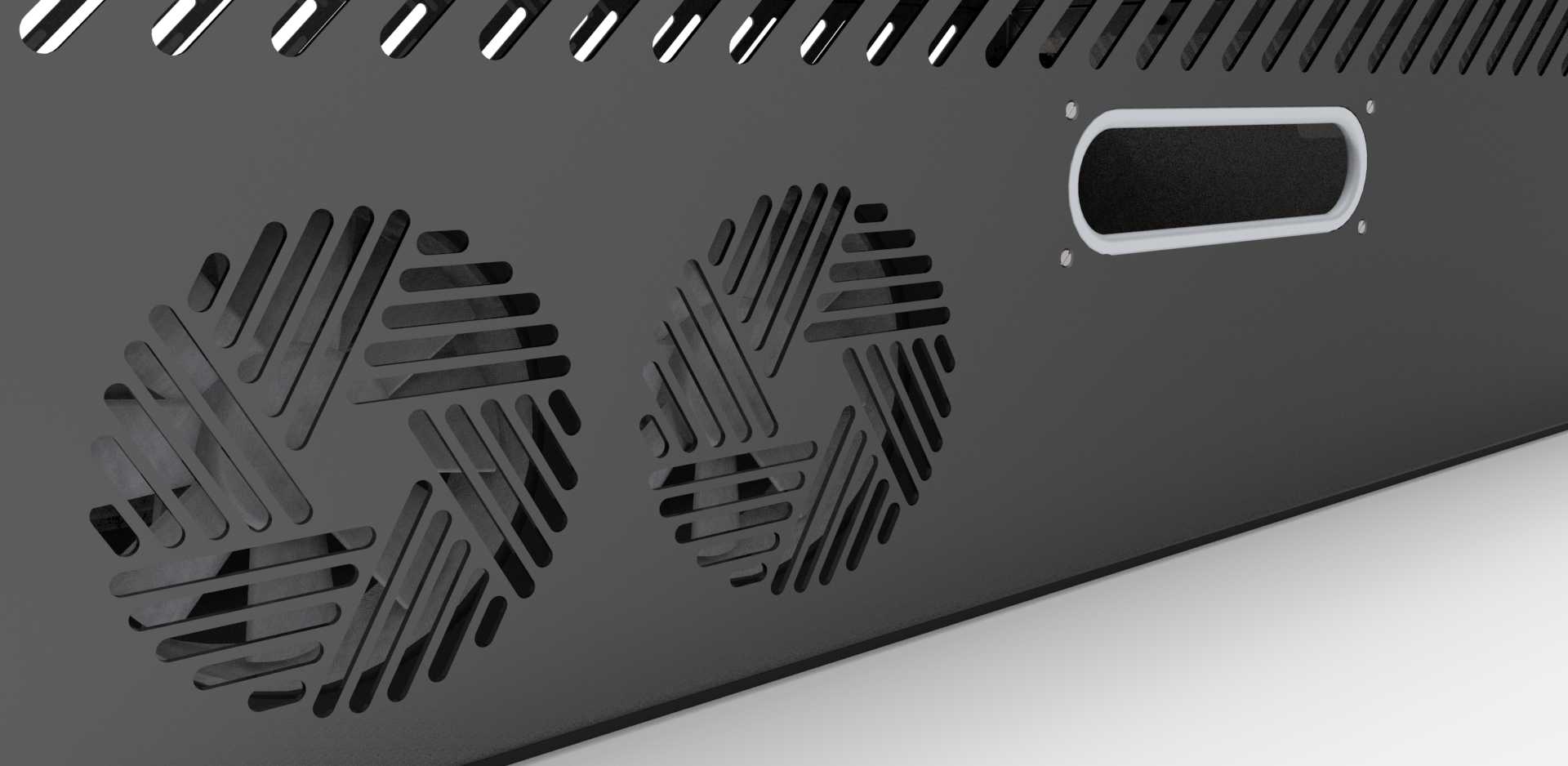

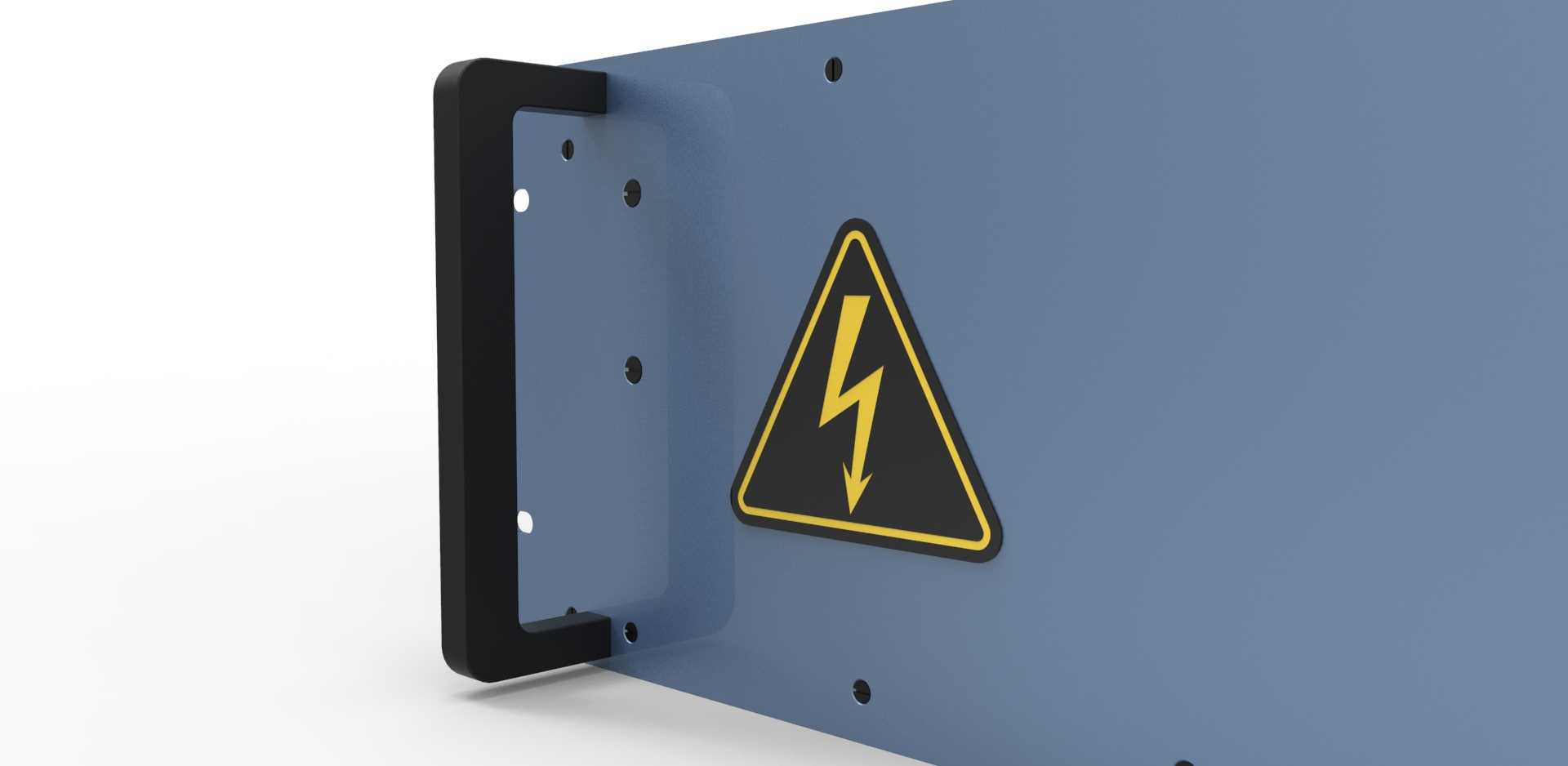

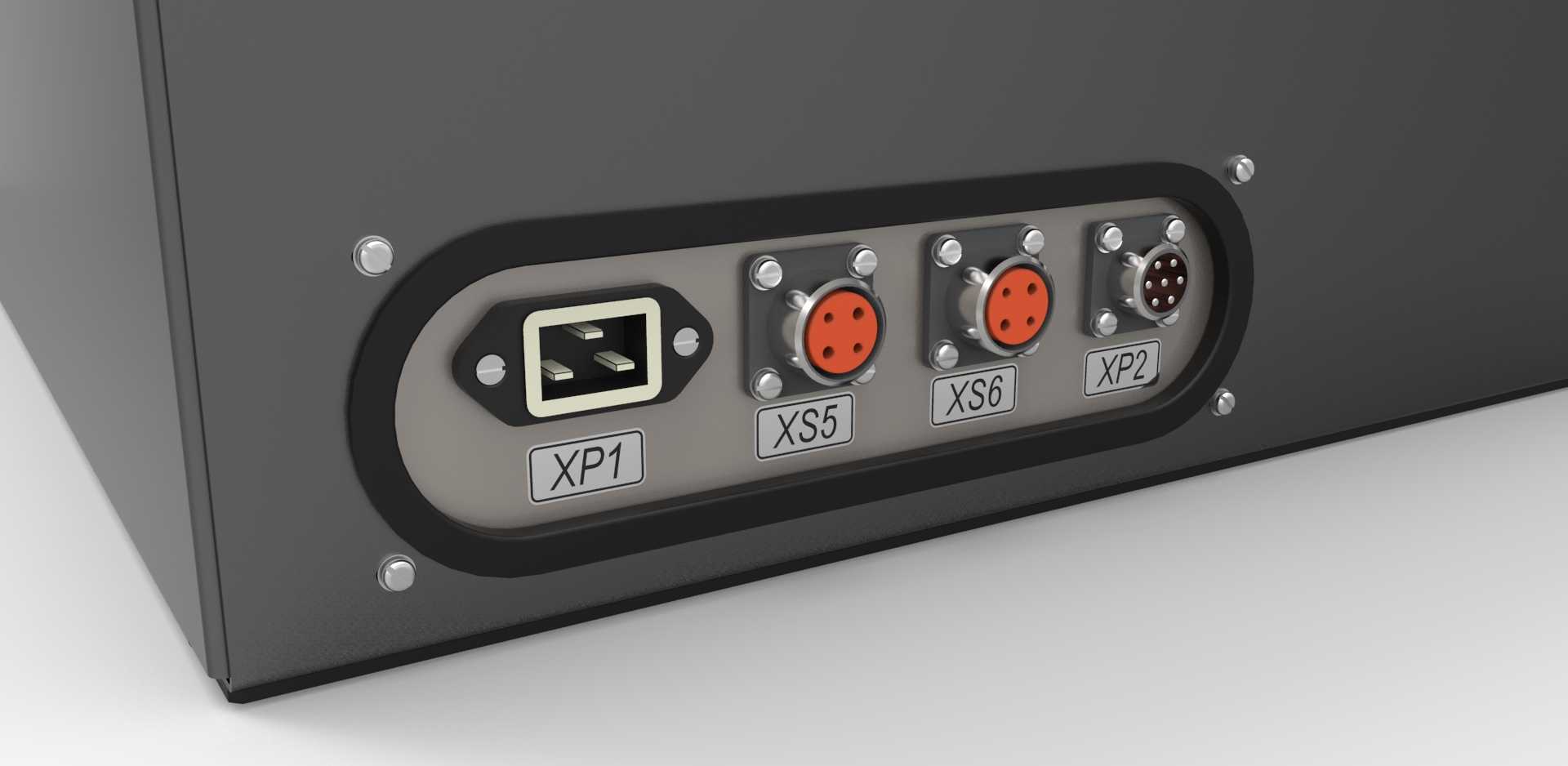

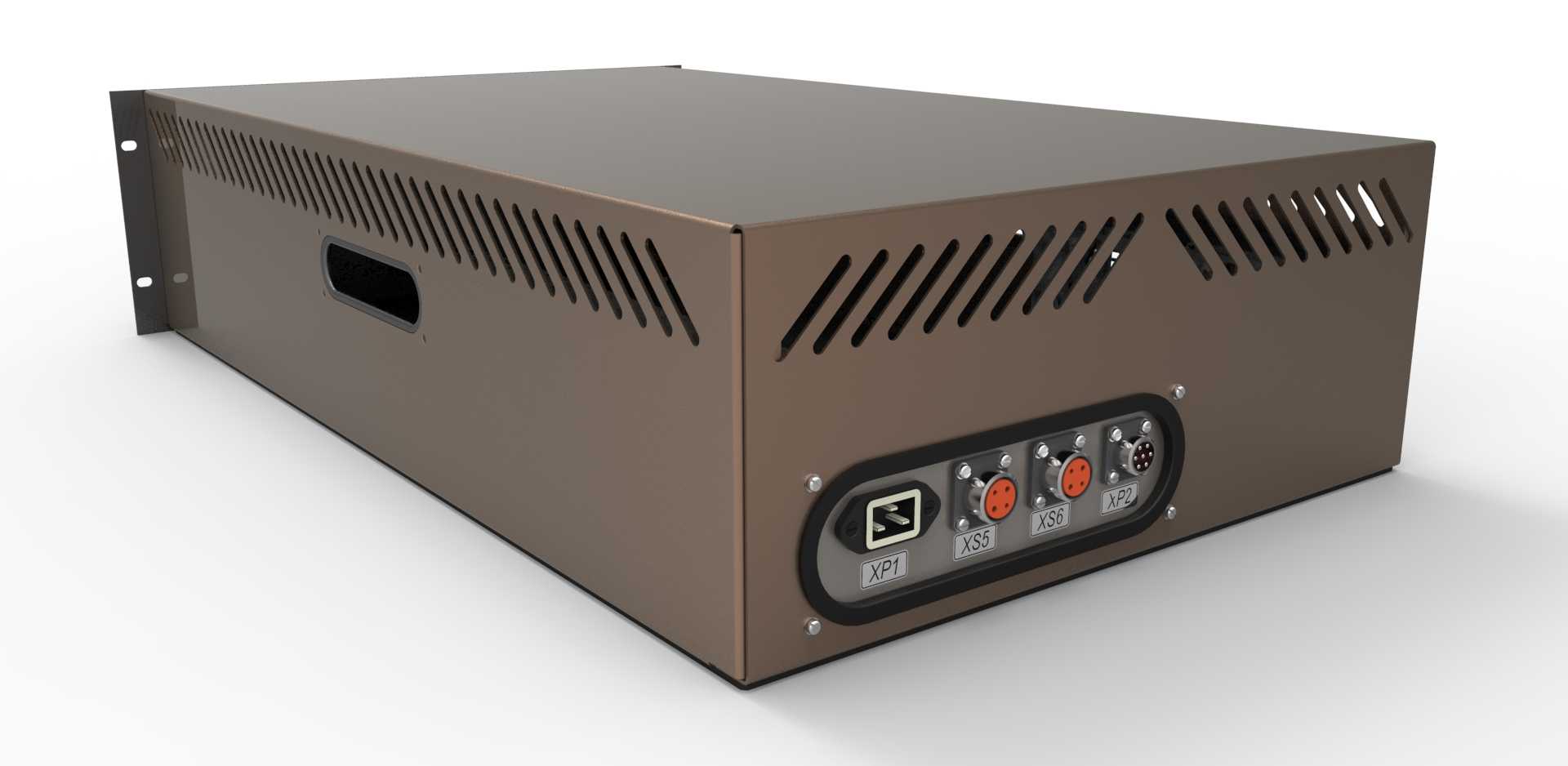

散热单元采用双轴流风机并排布置的设计，风机安装位预留了标准120mm风机安装孔，可根据设备实际发热功率更换不同风量的风机，风机出风方向正对脉冲发生器的散热鳍片区域，形成横向贯穿的散热风道，可将设备运行产生的热量直接排出机柜内部，避免局部热堆积影响设备运行稳定性。前端接口面板集成了电源输入接口、信号输出接口、状态调节旋钮与指示灯，所有接口均做了沉台设计，接口端面不超出面板平面，可避免设备推入机柜时接口与机柜立柱碰撞损坏，面板边缘做了折弯翻边处理，既提升了面板整体结构强度，也可遮挡内部走线，提升设备整体规整度。

承托板上设置了两条平行的导向滑槽，滑槽采用镀锌钢板冲压成型，脉冲发生器模块可沿滑槽直接推入安装位，滑槽上预留的定位弹片可在模块推到位后自动卡入模块侧边的定位槽，实现模块的快速固定，拆卸时仅需按压弹片即可将模块抽出，无需拆卸整体总成，大幅提升了后期设备维护的便捷性。承托板边缘预留了多个扎带固定孔，可将设备连接线束通过扎带规整固定在承托板侧边，避免线束散乱阻挡散热风道，也可防止线束受拉扯导致接口松脱。整体结构做了黑色哑光喷塑处理，既具备良好的防锈耐腐蚀能力，也可避免机柜内光线反射影响运维人员观察设备状态指示灯，所有钣金边缘均做了钝化倒圆角处理，可避免安装维护过程中划伤操作人员，也可防止线束被锐边割破绝缘层引发短路风险。
